Εισαγωγή
Ο ελεγκτής βλαβών εξωτερικού περιβλήματος καλωδίου XHHG521Aσχεδιάζεται με βάση την αρχή της γέφυρας MURRAY και μπορεί να χρησιμοποιηθεί για τον εντοπισμό των σημείων βλάβης διαφόρων καλωδίων και των σημείων ελαττωμάτων που δεν έχουν βλάβη αλλά έχουν χαμηλές τιμές αντίστασης μόνωσης.

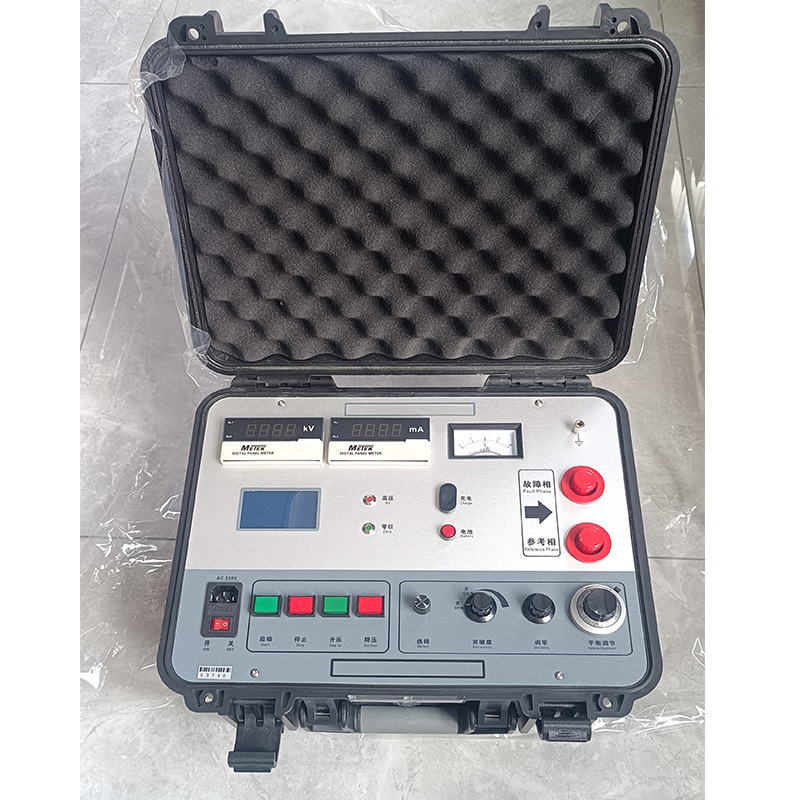

Για τη δημιουργία μιας πηγής σταθερού ρεύματος υψηλής τάσης, ο εξοπλισμός χρησιμοποιεί τόσο έναν ηλεκτρικό ρυθμιστή τάσης όσο και έναν μετασχηματιστή τύπου R. Η λειτουργία με κουμπί επιτρέπει την αύξηση ή μείωση της τάσης. Με τάση χωρίς φορτίο 7.500V και ρεύμα βραχυκυκλώματος 100mA, η συσκευή χρησιμοποιεί ενισχυτή υψηλής ευαισθησίας και γαλβανόμετρο για ένδειξη ισορροπίας. Σχηματίζει μια ισορροπημένη γέφυρα μαζί με έναν αναλογικό ποτενσιόμετρο, και ολόκληρο το σύστημα τοποθετείται σε υψηλή δυναμική. Ένα ειδικά σχεδιασμένο δίπολο καλώδιο από καουτσούκ υψηλής τάσης χρησιμεύει ως καλώδιο μέτρησης. Χρησιμοποιώντας τη μέθοδο μέτρησης αντίστασης τεσσάρων ακροδεκτών, αποφεύγονται σφάλματα που προκαλούνται από την αντίσταση του καλωδίου. Ολόκληρο το πάνελ βρίσκεται σε χαμηλή δυναμική. Η λειτουργία με ένα άγγιγμα επιτρέπει στους χρήστες να εισάγουν το μήκος του καλωδίου και να υπολογίζουν αυτόματα την απόσταση της βλάβης. Η πηγή υψηλής τάσης και η γέφυρα στεγάζονται σε μια φορητή προστατευτική θήκη. Ως αποτέλεσμα, η συσκευή έχει υψηλή τάση, είναι ελαφριά, εύκολη στη χρήση και ασφαλής στη χρήση.

Οι γέφυρες υψηλής τάσης είναι ιδιαίτερα κατάλληλες για
1. Το σημείο βλάβης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ειδικά το γραμμικό σημείο βλάβης υψηλής αντίστασης που είναι δύσκολο να καεί σε χαμηλή αντίσταση, όπως η γραμμική βλάβη υψηλής αντίστασης της ενδιάμεσης σύνδεσης καλωδίου.
2. Σημείο βλάβης τύπου υπερπήδησης τόξου. Μετά τη βλάβη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, ένα σταθερό ρεύμα ρέει μέσω της γέφυρας και η γέφυρα έχει επαρκή ευαισθησία.
3. Ελαττώματα που δεν έχουν ακόμη υποστεί βλάβη αλλά έχουν χαμηλή αντίσταση, όπως ελαττώματα μόνωσης που βρίσκονται με ωμόμετρο που έχουν χαμηλή αντίσταση καλωδίου αλλά δεν υποστούν βλάβη υπό την τάση λειτουργίας.
