Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Σπίτι > Προϊόντα >

Τοποθετητής σφαλμάτων καλωδίου

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	XZH Test
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHHD523L

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

ΚΙΝΑ

Μάρκα:

XZH Test

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHHD523L

Επισημαίνω:

High Light

Επισημαίνω:

Murray Bridge cable fault locator

cable outer sheath fault detector

Xhhd523L cable fault locator

Trading Information

Ποσότητα παραγγελίας min:

1ος

Συσκευασία λεπτομέρειες:

Ξύλιμο κουτί

Χρόνος παράδοσης:

5-8 ημέρες εργασίας

Όροι πληρωμής:

T/t

Δυνατότητα προσφοράς:

2000UNIT/έτος

Περιγραφή προϊόντων

Βασικές Πληροφορίες.

Αριθμός Μοντέλου.

XHHD523L

Λειτουργία Δοκιμής

Αποθηκευμένη Δοκιμή

Χρήση

Ελεγκτής Καλωδίων Ήχου, Ελεγκτής Ομοαξονικών Καλωδίων, Ψηφιακός Ελεγκτής Καλωδίων

Περιοχή Δοκιμής

Καλώδιο Διαμόρφωσης

Πιστοποίηση

CE, ISO

Προσαρμοσμένο

Χρώμα

Πορτοκαλί

Συχνότητα Δοκιμής

128Hz/111Hz/105Hz/94Hz(Afc)

Ανάλυση

0.5m

Πακέτο Μεταφοράς

Ξύλινο Κουτί Γεμάτο με Αφρό

Προδιαγραφή

350mm*280mm*170mm

Εμπορικό Σήμα

XZH TEST

Προέλευση

Κίνα Σιάν

Κωδικός HS

8543201000

Παραγωγική Ικανότητα

1000 τεμάχια/έτος

Περιγραφή Προϊόντος

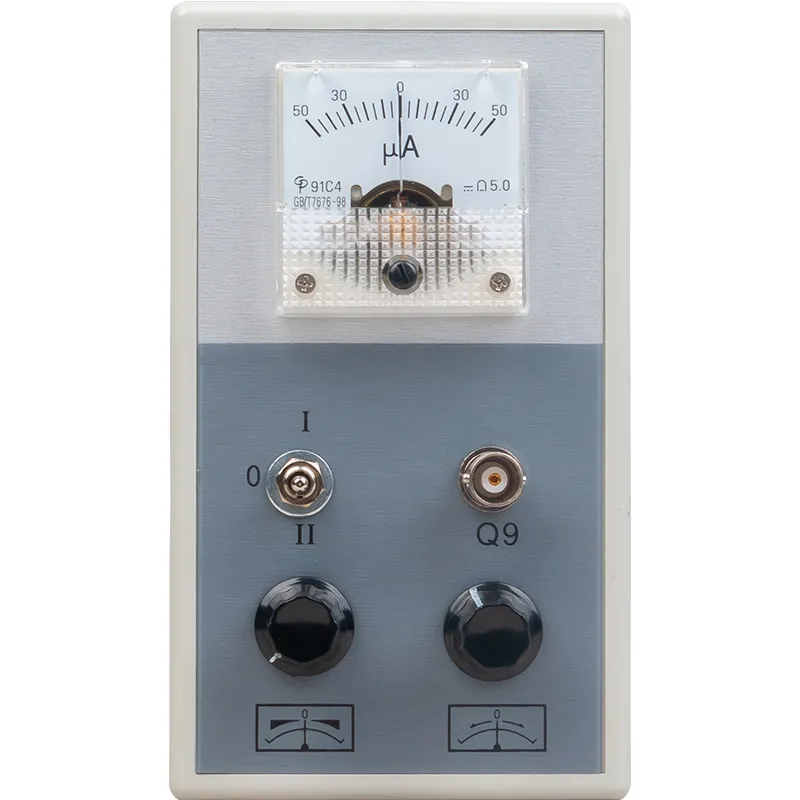

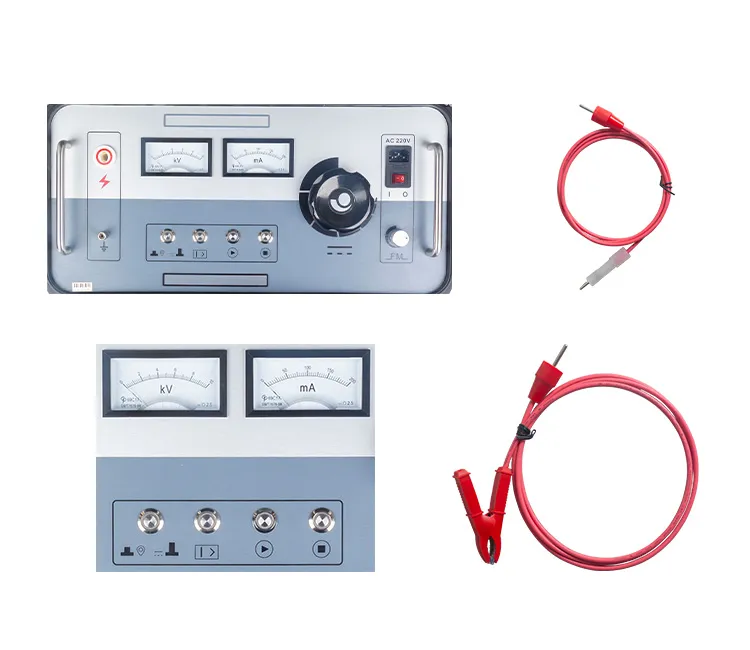

Εντοπιστής Ελαττώματος Μανδύα Καλωδίου XHHD523L

Σχεδιασμένο με βάση την αρχή της γέφυρας MURRAY. Ο εξοπλισμός έχει τα χαρακτηριστικά υψηλής τάσης, ελαφρού βάρους, βολικής λειτουργίας και εντοπιστή ελαττώματος μανδύα καλωδίου υψηλής τάσης.

* Το σημείο διάρρηξης υψηλής αντίστασης του καλωδίου μετά την τοποθέτηση, ειδικά το γραμμικό σημείο διάρρηξης υψηλής αντίστασης που είναι δύσκολο να αναφλεγεί σε χαμηλή αντίσταση, όπως η γραμμική διάρρηξη υψηλής αντίστασης του μεσαίου συνδέσμου του καλωδίου.

* Σημείο διάρρηξης τύπου εκκένωσης, μετά τη διάρρηξη, η πηγή σταθερού ρεύματος μπορεί να διατηρήσει το τόξο, υπάρχει σταθερό ρεύμα μέσω της γέφυρας και η γέφυρα έχει επαρκή ευαισθησία.

* Δεν έχει διαρραγεί, αλλά το σημείο ελαττώματος χαμηλής αντίστασης, όπως η χρήση ωμόμετρου που βρίσκει χαμηλή αντίσταση καλωδίου, αλλά η τάση λειτουργίας δεν διαρρηγνύει το ελάττωμα μόνωσης.

Βήμα δοκιμής:

1. Ελέγξτε την κατάσταση διάρρηξης του καλωδίου με ένα πολύμετρο, ένα περιστρεφόμενο ρολόι ή άλλο εξοπλισμό ανθεκτικό στην πίεση και καταγράψτε την τιμή της αντίστασης μόνωσης κάθε πυρήνα σε σχέση με τη γείωση ή τη διάρρηξη υπολειμματικής τάσης.

2. Καταγράψτε το μήκος, το μοντέλο, τη διατομή και άλλες παραμέτρους του καλωδίου που πρόκειται να ελεγχθεί και επιθεωρήστε τη διαδρομή κατά μήκος της διαδρομής τοποθέτησης του καλωδίου. Στο καλώδιο με βραχυκύκλωμα σε μεγάλη απόσταση και στο βοηθητικό τερματικό εξόδου καλωδίου, αφήστε ένα άτομο στην απομακρυσμένη παρακολούθηση για να αποφευχθεί τραυματισμός από υψηλή πίεση.

3. Καλωδίωση. Η γείωση του οργάνου συνδέεται αξιόπιστα με το σώμα γείωσης του σημείου εντοπισμού.
Οι ράβδοι γείωσης συνδέονται με τη γείωση του οργάνου. Η κεφαλή μέτρησης (μαύρο κλιπ) συνδέεται με τον ελαττωματικό πυρήνα του καλωδίου και το
άκρο μέτρησης (κόκκινο κλιπ) συνδέεται με τον βοηθητικό πυρήνα του καλωδίου.

4. μηδενισμός γέφυρας (το κουμπί υψηλής τάσης δεν είναι μηδέν). Ενεργοποιήστε την τροφοδοσία και περιστρέψτε το κουμπί μηδενισμού στο μηδέν για να μηδενίσετε το γαλβανόμετρο.

5. τροφοδοτικό συνδεδεμένο σε AC220V.

6. Ενίσχυση πίεσης. Ενεργοποιήστε τον διακόπτη τροφοδοσίας και η ενδεικτική λυχνία τροφοδοσίας ανάβει. Όταν το κουμπί υψηλής πίεσης περιστρέφεται αριστερόστροφα, ενεργοποιείται η θέση μηδέν.

7. Περιστρέψτε το κουμπί υψηλής πίεσης δεξιόστροφα και παρακολουθήστε το βολτόμετρο και το αμπερόμετρο μέχρι το αμπερόμετρο να υπερβεί τα 5mA. Εάν το ρεύμα δεν είναι σταθερό, η τάση μπορεί να συνεχίσει να αυξάνεται για ένα χρονικό διάστημα για να σχηματίσει ένα σταθερό τόξο ή αγώγιμη περιοχή, σταθεροποιώντας το ρεύμα κατά τη διάρκεια της δοκιμής.

8, ρύθμιση ισορροπίας. Περιστρέψτε το κουμπί ζουμ δεξιόστροφα για να αυξήσετε σταδιακά την ευαισθησία μέχρι
το γαλβανόμετρο να αποκλίνει σημαντικά αλλά να μην υπερβεί. Περιστρέψτε τον επιλογέα για να μηδενίσετε το γαλβανόμετρο. (Εάν ο δείκτης είναι στα αριστερά, περιστρέψτε δεξιόστροφα, ο δείκτης είναι στα δεξιά και αριστερόστροφα). Σημειώστε την ένδειξη P1 του επιλογέα κύμβαλου εκείνη τη στιγμή.

9, πτώση τάσης, εκφόρτιση. Η θέση αλλαγής κλιπ θα μετρηθεί και τα βήματα (4) έως (10) θα επαναληφθούν για
να ληφθεί μια άλλη ένδειξη P2, η οποία θα πρέπει να έχει P1+P2=1000

10. Υπολογισμός. Θέση σημείου βλάβης X=2×L ×P1‰ Δώστε περισσότερη προσοχή
στο "2" στον τύπο. Το βοηθητικό καλώδιο θα διπλασιάσει τον αριθμό των καλωδίων που εμπλέκονται στον υπολογισμό.
