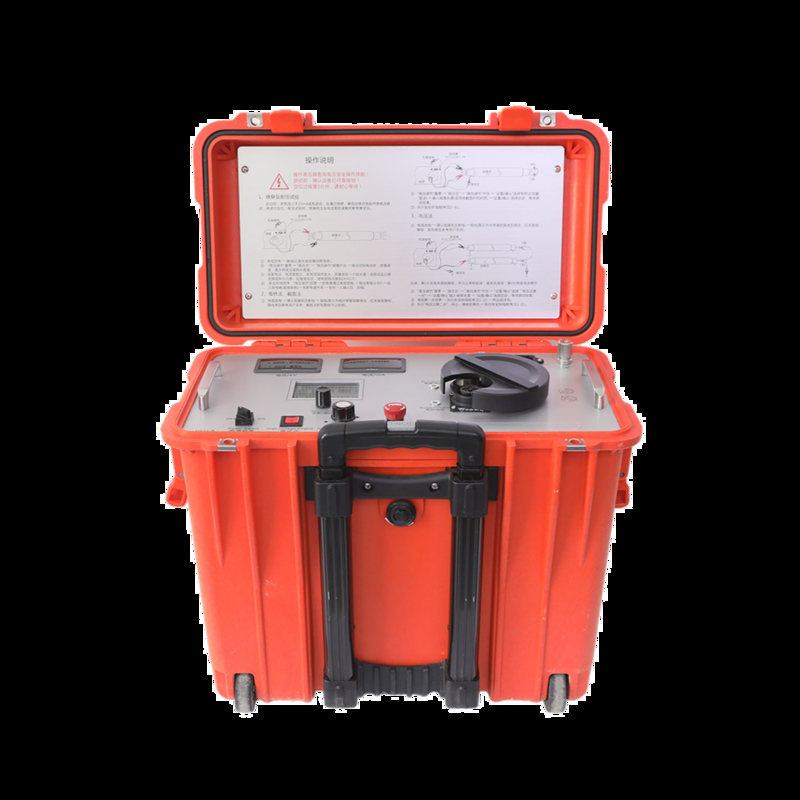

Η έξυπνη γέφυρα εντοπισμού βλαβών καλωδίων XHSC-60Q ενσωματώνει τις λειτουργίες διάρρηξης και έξυπνης γέφυρας σε μία συσκευή. Σε λειτουργία καύσης, έχει ονομαστική τάση 60kV και ρεύμα βραχυκυκλώματος 600mA, το οποίο μπορεί να μετατρέψει γρήγορα μια βλάβη υψηλής αντίστασης σε βλάβη χαμηλής αντίστασης. Η έξυπνη γέφυρα λειτουργεί με ονομαστικό ρεύμα 600mA, βελτιώνοντας σημαντικά την ακρίβεια εντοπισμού βλαβών. Είναι ιδιαίτερα κατάλληλη για τον εντοπισμό βλαβών μόνωσης σε συστήματα καλωδίων υψηλής τάσης, μεγάλης διατομής και μεγάλου μήκους, όπως σε πολύπλοκα καλώδια υψηλής τάσης με τερματικά GIS και διασταυρούμενες συνδέσεις. Ο εντοπισμός βλαβών μπορεί να ολοκληρωθεί γρήγορα χωρίς την ανάγκη αφαίρεσης του διακόπτη GIS ή βραχυκύκλωσης διασταυρούμενων συνδέσεων.
Η έξυπνη γέφυρα εντοπισμού βλαβών καλωδίων μπορεί να χρησιμοποιηθεί για τον εντοπισμό όλων των βλαβών μόνωσης και περιβλήματος καλωδίων εκτός από ορισμένες βλάβες κοντής γραμμής.
Χαρακτηριστικά:
1.Ο εξοπλισμός υιοθετεί τροφοδοτικό μεταγωγής για να σχηματίσει πηγή σταθερού ρεύματος υψηλής τάσης, υψηλή τάση και σταθερό ρεύμα.
2.Η μονάδα ανίχνευσης γέφυρας είναι ενσωματωμένη με μεγάλη οθόνη LCD σε υψηλό δυναμικό. Το κουμπί λειτουργίας στον πίνακα βρίσκεται σε δυναμικό γείωσης και η γέφυρα λειτουργεί μέσω της ράβδου μόνωσης.
3.Το ειδικά κατασκευασμένο τετραπολικό καλώδιο μέτρησης υψηλής τάσης με θωράκιση, το στρώμα θωράκισης πλέγματος χαλκού είναι αξιόπιστα γειωμένο και ασφαλές στη χρήση. Η μέθοδος μέτρησης αντίστασης τεσσάρων άκρων αποφεύγει το σφάλμα της αντίστασης του καλωδίου.
4.Η πηγή σταθερού ρεύματος υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε φορητό πλαστικό κουτί με τροχούς. Υψηλή τάση, ελαφρύ, εύκολο στη χρήση.
5.Η μέθοδος γέφυρας δεν έχει τυφλό σημείο σε σύγκριση με τη μέθοδο ανάκλασης κύματος, και είναι ιδιαίτερα κατάλληλη για τον προσδιορισμό των σημείων διάρρηξης καλωδίων μικρού μήκους και κοντά στα άκρα.
6.Υψηλή τάση και υψηλό ρεύμα είναι ιδιαίτερα κατάλληλα για τον εντοπισμό βλαβών μόνωσης και περιβλήματος πολύπλοκων συστημάτων καλωδίων υψηλής τάσης με μεγάλο μήκος και μεγάλη διατομή.
Τεχνικές παράμετροι
| Λειτουργία διάρρηξης |
Η τάση εξόδου |
0~60kV Συνεχώς ρυθμιζόμενη |
| Ρεύμα βραχυκυκλώματος σε λειτουργία διάρρηξης |
400mA |
| Μοντέλο γέφυρας |
Η τάση εξόδου |
0~4kV Συνεχώς ρυθμιζόμενη |
| Ρεύμα βραχυκυκλώματος στη γέφυρα |
750mA |
| Οθόνη LCD |
Έγχρωμη οθόνη TFT 3,5 ιντσών |
| Ακρίβεια εντοπισμού |
±(0,2%·L+1)m |
| Εύρος δοκιμής |
1~50000m |
| Πληκτρολόγιο λειτουργίας |
Λειτουργία ενός πλήκτρου |
| Η τροφοδοσία |
220V AC±10%,50Hz(60Hz) |
| Ισχύς |
2kVA, Τροφοδοσία γεννήτριας (μεγαλύτερη από 2kW) |
| Βάρος |
29kg |
| Διαστάσεις (μήκος × πλάτος × ύψος) |
30cm´46cm´50cm |
| Θερμοκρασία λειτουργίας |
-10ºC~+55ºC |
ΛΙΣΤΑ ΣΥΣΚΕΥΑΣΙΑΣ
| α/α |
όνομα |
ποσότητα |
| 1 |
Κύρια μονάδα έξυπνης γέφυρας εντοπισμού βλαβών καλωδίων |
1 |
| 2 |
Κουτί δοκιμής γέφυρας |
1 |
| 3 |
Εφεδρική ασφάλεια (10A, 5×20) |
5 |
| 4 |
Πακέτο αξεσουάρ |
1 |
| 5 |
Αξεσουάρ τσάντας αξεσουάρ |
|
| 5.1 |
Καλώδιο δοκιμής εντοπισμού γέφυρας |
1 |
| 5.2 |
Καλώδιο εξόδου πηγής διάρρηξης |
1 |
| 5.3 |
Βραχυκύκλωμα χαμηλής αντίστασης εντοπισμού γέφυρας |
1 |
| 5.4 |
Ειδικό κοντό καλώδιο για εντοπισμό γέφυρας |
1 |
| 5.5 |
Αποκλειστικό καλώδιο γείωσης |
1 |
| 5.6 |
Καλώδιο γείωσης ράβδου εκφόρτισης |
1 |
| 5.7 |
Καλώδιο τροφοδοσίας |
1 |
| 5.8 |
Ράβδος εκφόρτισης |
1 |
|
Προαιρετικά αξεσουάρ |
|
|
Καλώδιο βραχυκυκλώματος χαμηλής αντίστασης 10μ
(μπορεί να χρησιμοποιηθεί για καλώδια 110kV~220kV) |
1 |
|
Κιτ διακοπής καλωδίου |
1 |
