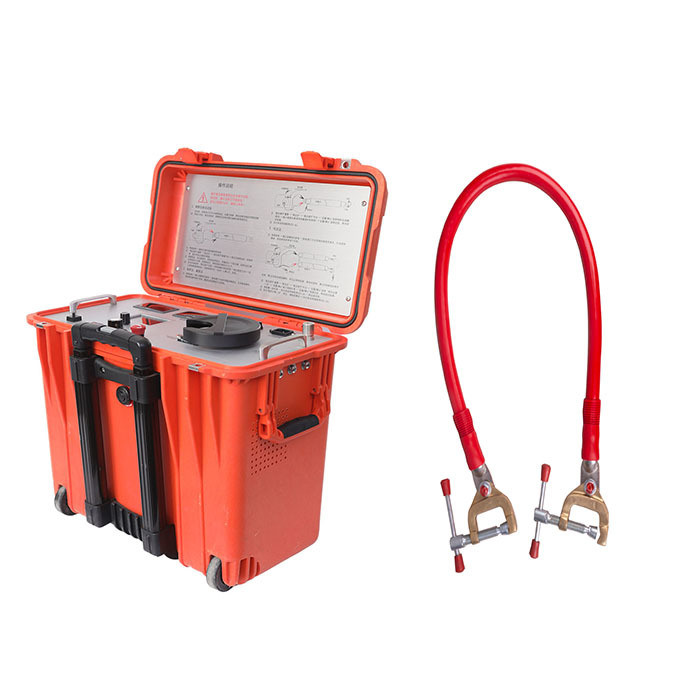

Το XHSC-60Q συνδυάζει χαρακτηριστικά καύσης και έξυπνης γέφυρας. Έχει ονομαστική τάση 60kV και ρεύμα βραχυκυκλώματος 600mA για γρήγορη καύση σφαλμάτων υψηλής αντίστασης σε χαμηλή αντίσταση. Η έξυπνη γέφυρα λειτουργεί στα 600mA, βελτιώνοντας την ακρίβεια εντοπισμού σφαλμάτων. Είναι ιδανικό για τον εντοπισμό σφαλμάτων μόνωσης σε πολύπλοκα καλώδια υψηλής τάσης με τερματικά GIS και διασταυρούμενες συνδέσεις, επιτρέποντας γρήγορο εντοπισμό χωρίς αφαίρεση του διακόπτη GIS ή των διασταυρούμενων συνδέσεων.
Η έξυπνη γέφυρα εντοπισμού σφαλμάτων καλωδίων μπορεί να χρησιμοποιηθεί για τον εντοπισμό όλων των σφαλμάτων μόνωσης και περιβλήματος καλωδίων εκτός από ορισμένα σφάλματα κοντής γραμμής.
Χαρακτηριστικά:
1.Ο εξοπλισμός υιοθετεί τροφοδοτικό μεταγωγής για να σχηματίσει πηγή σταθερού ρεύματος υψηλής τάσης, υψηλή τάση και σταθερό ρεύμα.
2.Η μονάδα ανίχνευσης γέφυρας είναι ενσωματωμένη με μεγάλη οθόνη LCD σε υψηλό δυναμικό. Το κουμπί λειτουργίας στον πίνακα βρίσκεται σε δυναμικό γείωσης και η γέφυρα λειτουργεί μέσω της ράβδου μόνωσης.
3.Το ειδικά κατασκευασμένο τετράπολο καλώδιο μέτρησης υψηλής τάσης με θωράκιση, το στρώμα θωράκισης πλέγματος χαλκού είναι αξιόπιστα γειωμένο και ασφαλές στη χρήση. Η μέθοδος μέτρησης αντίστασης τεσσάρων άκρων αποφεύγει το σφάλμα της αντίστασης του καλωδίου.
4.Η πηγή σταθερού ρεύματος υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε φορητό πλαστικό κουτί με τροχούς. Υψηλή τάση, ελαφρύ, εύκολο στη χρήση.
5.Η μέθοδος γέφυρας δεν έχει τυφλό σημείο σε σύγκριση με τη μέθοδο ανάκλασης κύματος, και είναι ιδιαίτερα κατάλληλη για τον προσδιορισμό των σημείων διάσπασης μικρών καλωδίων και κοντά στα άκρα.
6.Η υψηλή τάση και το υψηλό ρεύμα είναι ιδιαίτερα κατάλληλα για τον εντοπισμό σφαλμάτων μόνωσης και περιβλήματος πολύπλοκων συστημάτων καλωδίων υψηλής τάσης με μεγάλο μήκος και μεγάλο τμήμα.
Τεχνικές παράμετροι
| Λειτουργία καύσης |
Η τάση εξόδου |
0~60kV Συνεχώς ρυθμιζόμενη |
| Ρεύμα βραχυκυκλώματος σε λειτουργία καύσης |
400mA |
| Μοντέλο γέφυρας |
Η τάση εξόδου |
0~4kV Συνεχώς ρυθμιζόμενη |
| Ρεύμα βραχυκυκλώματος στη γέφυρα |
750mA |
| Οθόνη LCD |
Έγχρωμη οθόνη TFT 3,5 ιντσών |
| Ακρίβεια εντοπισμού |
±(0,2%·L+1)m |
| Εύρος δοκιμής |
1~50000m |
| Πληκτρολόγιο λειτουργίας |
Λειτουργία ενός πλήκτρου |
| Το τροφοδοτικό |
220V AC±10%,50Hz(60Hz) |
| Ισχύς |
2kVA, Τροφοδοτικό γεννήτριας (μεγαλύτερο από 2kW) |
| Βάρος |
29kg |
| Διαστάσεις (μήκος × πλάτος × ύψος) |
30cm´46cm´50cm |
| Θερμοκρασία λειτουργίας |
-10ºC~+55ºC |
ΛΙΣΤΑ ΣΥΣΚΕΥΑΣΙΑΣ
| σειριακός αριθμός |
όνομα |
ποσότητα |
| 1 |
Κύρια μονάδα έξυπνης γέφυρας εντοπισμού σφαλμάτων καλωδίων |
1 |
| 2 |
Κουτί δοκιμής γέφυρας |
1 |
| 3 |
Εφεδρική ασφάλεια (10A, 5×20) |
5 |
| 4 |
Πακέτο αξεσουάρ |
1 |
| 5 |
Αξεσουάρ τσάντας αξεσουάρ |
|
| 5.1 |
Καλώδιο δοκιμής εντοπισμού γέφυρας |
1 |
| 5.2 |
Καλώδιο εξόδου πηγής καύσης |
1 |
| 5.3 |
Βραχυκύκλωμα χαμηλής αντίστασης εντοπισμού γέφυρας |
1 |
| 5.4 |
Ειδικό κοντό καλώδιο για εντοπισμό γέφυρας |
1 |
| 5.5 |
Αποκλειστικό καλώδιο γείωσης |
1 |
| 5.6 |
Καλώδιο γείωσης ράβδου εκφόρτισης |
1 |
| 5.7 |
καλώδιο τροφοδοσίας |
1 |
| 5.8 |
ράβδος εκφόρτισης |
1 |
|
Προαιρετικά αξεσουάρ |
|
|
Καλώδιο βραχυκυκλώματος χαμηλής αντίστασης 10μ
(μπορεί να χρησιμοποιηθεί για καλώδια 110kV~220kV) |
1 |
|
Κιτ διακοπής καλωδίου |
1 |
