Εισαγωγή Προϊόντος
Ο Εντοπιστής Βλαβών Καλωδίων XHDD503C είναι ένα όργανο ακριβείας ακουστικής-μαγνητικής συγχρονισμού, σχεδιασμένο για τον ακριβή εντοπισμό βλαβών σε υπόγεια καλώδια τροφοδοσίας εντός του εύρους χονδρικής μέτρησης. Ανιχνεύει και ενισχύει τον ήχο εκκένωσης και τα ηλεκτρομαγνητικά σήματα που παράγονται από μια γεννήτρια υψηλής τάσης στο σημείο βλάβης, στη συνέχεια υπολογίζει τη χρονική διαφορά ακουστικού-μαγνητικού σήματος για να καθοδηγήσει τους χειριστές στην ακριβή θέση της βλάβης με ακρίβεια μικρότερη από 0,1μ.
Σε αντίθεση με τους παραδοσιακούς ακουστικούς εντοπιστές που βασίζονται αποκλειστικά στην εμπειρία και την ακοή του χειριστή, ο XHDD503C καταγράφει ταυτόχρονα σήματα ακουστικού και μαγνητικού πεδίου, εμφανίζει οπτικά τη χρονική τους διαφορά σε μια οθόνη αφής LCD 5 ιντσών και χρησιμοποιεί ψηφιακή μείωση θορύβου BNR για να φιλτράρει την περιβαλλοντική παρεμβολή — επιτρέποντας ακόμη και σε λιγότερο έμπειρους τεχνικούς να εντοπίζουν βλάβες γρήγορα και αξιόπιστα σε συνθήκες πεδίου.
Βασικά Χαρακτηριστικά
Ακουστική-Μαγνητική Συγχρονισμός: Υπολογίζει αυτόματα τη χρονική διαφορά μεταξύ ηλεκτρομαγνητικών και ακουστικών σημάτων. Όσο μικρότερη είναι η χρονική διαφορά, τόσο πιο κοντά βρίσκεστε στο σημείο βλάβης — εμφανίζεται σε πραγματικό χρόνο στην οθόνη.
Ακρίβεια Εντοπισμού 0,1μ: Ακρίβεια τοποθέτησης μικρότερη από 0,1μ. ακρίβεια αναγνώρισης διαδρομής μικρότερη από 0,5μ. Συμμορφώνεται με τα πρότυπα DL/T 849.2-2019 και GB/T 18268.1 για εξοπλισμό δοκιμών βιομηχανικού πεδίου.
Οθόνη Αφής LCD 5 ιντσών Ορατή στον Ήλιο (800nit): Η χωρητική οθόνη αφής ανάλυσης 854×480 παραμένει ευκρινώς ορατή κάτω από άμεσο εξωτερικό ηλιακό φως. Διαισθητική διεπαφή αφής με εναλλακτική λειτουργία με ένα κουμπί.
Ψηφιακή Μείωση Θορύβου BNR: Ενσωματωμένη τεχνολογία Μείωσης Θορύβου Περιβάλλοντος με λειτουργία σίγασης. Όταν ο χειριστής κρατά τη λαβή, η κεντρική μονάδα ενεργοποιεί άμεσα τη σίγαση για την αποφυγή βλάβης από θόρυβο κατά την παρατεταμένη χρήση.
4 Λειτουργίες Φίλτρου: Πλήρους εύρους (100–1600Hz), Χαμηλοπερατό (100–300Hz), Υψιπερατό (160–1600Hz) και Ζωνοπερατό (200–600Hz). Προσαρμόζεται σε διαφορετικές συνθήκες εδάφους — από σκληρό πεζοδρόμιο έως μαλακή άμμο — για βέλτιστη καθαρότητα σήματος.
Αδιάβροχος Αισθητήρας IP65: Αισθητήρας πολλαπλών στρωμάτων φυσικής απομόνωσης με βαθμολογία IP65. Λειτουργεί αξιόπιστα σε υγρές τάφρους, βροχερές συνθήκες και σκονισμένα εργοτάξια.
Ένδειξη Απόκλισης Διαδρομής: Καθοδήγηση αριστερά/δεξιά σε πραγματικό χρόνο στην οθόνη. Το όργανο δείχνει αν ο αισθητήρας βρίσκεται αριστερά ή δεξιά από τη διαδρομή του καλωδίου, βοηθώντας τους χειριστές να διορθώσουν γρήγορα τη διαδρομή τους.
Ενίσχυση Σήματος 500.000×: Έξοδος ενίσχυσης 16 επιπέδων (0–112dB) συλλαμβάνει αποτελεσματικά ασθενή ακουστικά και μαγνητικά σήματα εκκένωσης από βαθιά θαμμένες ή υψηλής αντίστασης βλάβες.
Διάρκεια Μπαταρίας 8+ Ωρών: Τροφοδοτείται από 4×18650 μπαταρίες λιθίου υψηλής χωρητικότητας με ειδικό γρήγορο φορτιστή. Ολοήμερη εξωτερική λειτουργία με μία φόρτιση.

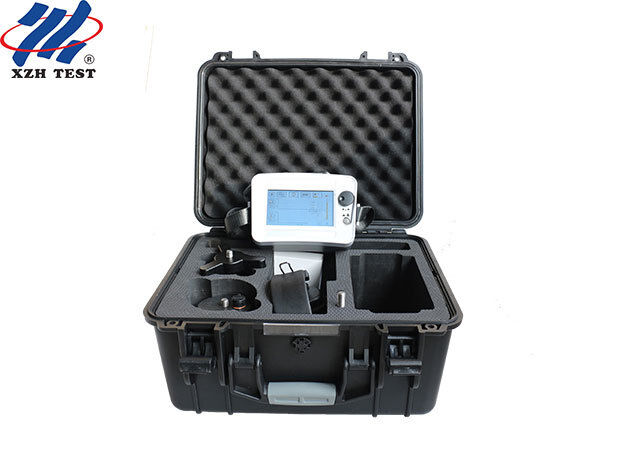

Πλήρες Κιτ Πεδίου: Περιλαμβάνει κεντρική μονάδα εντοπιστή, αισθητήρα με ράβδο σύνδεσης και βάση τριπόδου, καλώδιο σήματος 7 πυρήνων, ακουστικά παρακολούθησης ακύρωσης θορύβου, γρήγορο φορτιστή, πολυλειτουργικό κλειδί και φορητή αντικραδασμική θήκη αποθήκευσης.
Τεχνικές Προδιαγραφές
| Ακουστικός-Μαγνητικός Εντοπιστής |
| Ακρίβεια Τοποθέτησης |
<0,1μ (ακουστικός-μαγνητικός συγχρονισμός) |
| Ακρίβεια Αναγνώρισης Διαδρομής |
<0,5μ |
| Οθόνη |
Χωρητική οθόνη αφής LCD 5 ιντσών, 854×480 pixels, φωτεινότητα 800nit |
| Λειτουργία |
Οθόνη αφής + έλεγχος με ένα κουμπί |
| Λειτουργίες Φίλτρου |
Πλήρους εύρους: 100–1600Hz; Χαμηλοπερατό: 100–300Hz; Υψιπερατό: 160–1600Hz; Ζωνοπερατό: 200–600Hz |
| Κέρδος Καναλιού |
8 επίπεδα ρυθμιζόμενα (ακουστικό + μαγνητικό ανεξάρτητα) |
| Κέρδος Εξόδου |
16 επίπεδα (0–112dB) |
| Αντίσταση Εξόδου |
350Ω |
| Ενίσχυση Σήματος |
Έως 500.000× |
| Μείωση Θορύβου |
Ψηφιακή μείωση θορύβου BNR + λειτουργία σίγασης |
| Βαθμολογία Αισθητήρα |
Αδιάβροχο IP65, πολλαπλών στρωμάτων φυσική απομόνωση |
| Τροφοδοσία |
4×18650 τυπικές μπαταρίες λιθίου. >8 ώρες συνεχούς λειτουργίας |
| Θερμοκρασία Λειτουργίας |
-25°C έως +65°C. Σχετική υγρασία ≤90% |
| Συμμόρφωση |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Αρχή Λειτουργίας
Ο XHDD503C χρησιμοποιεί τη μέθοδο ακουστικού-μαγνητικού συγχρονισμού — μια σημαντική πρόοδος σε σχέση με την παραδοσιακή ακουστική μόνο εντοπισμό. Όταν μια γεννήτρια παλμών υψηλής τάσης εκκενώνει στο σημείο βλάβης, παράγονται ταυτόχρονα δύο σήματα: ένα ακουστικό σήμα (ο ήχος "ποπ" που ταξιδεύει μέσω του εδάφους) και ένα ηλεκτρομαγνητικό σήμα (που ταξιδεύει σχεδόν ακαριαία μέσω του καλωδίου). Ο αισθητήρας του οργάνου καταγράφει και τα δύο σήματα σε πραγματικό χρόνο. Επειδή η ηλεκτρομαγνητική διάδοση είναι πολύ ταχύτερη από τον ήχο, το χρονικό κενό μεταξύ των δύο σημάτων συσχετίζεται άμεσα με την απόσταση από τη βλάβη. Παρακολουθώντας συνεχώς αυτή τη χρονική διαφορά και μετακινώντας τον αισθητήρα στο σημείο όπου φτάνει στο ελάχιστο, ο χειριστής εντοπίζει την ακριβή θέση της βλάβης.
Οι παραδοσιακές μέθοδοι βασίζονται εξ ολοκλήρου στο αυτί του χειριστή για να διακρίνει τον σύντομο ήχο εκκένωσης από τον περιβαλλοντικό θόρυβο — μια δεξιότητα που απαιτεί χρόνια εμπειρίας. Ο XHDD503C εξαλείφει αυτή την εξάρτηση παρέχοντας οπτική απεικόνιση κυματομορφής, ένδειξη χρονικής διαφοράς και καθοδήγηση απόκλισης διαδρομής, καθιστώντας τον εντοπισμό βλαβών αξιόπιστο ακόμη και για χειριστές με περιορισμένη εμπειρία πεδίου.
Εφαρμογές
| Εταιρείες Ηλεκτρικής Ενέργειας |
Εντοπισμός βλαβών σε υπόγεια καλώδια διανομής και μεταφοράς μέσης/υψηλής τάσης |
| Συντήρηση Δικτύων Τηλεπικοινωνιών |
Εντοπισμός βλαβών σε χάλκινους κεντρικούς και τοπικούς βρόχους καλωδίων. διαγνωστικά καλωδίων ομοαξονικών υψηλής συχνότητας |
| Δημοτικός Φωτισμός Δρόμου |
Εντοπισμός βλαβών σε υπόγεια καλώδια φωτισμού δρόμου και σηματοδότησης |
| Βιομηχανικές Εγκαταστάσεις |
Διάγνωση βλαβών υπόγειων καλωδίων εντός εργοστασίων για εγκαταστάσεις παραγωγής και επεξεργασίας |
| Συστήματα Σιδηροδρόμων & Μετρό |
Εντοπισμός βλαβών σηματοδοτικών και καλωδίων τροφοδοσίας κατά μήκος σιδηροδρομικών διαδρόμων |

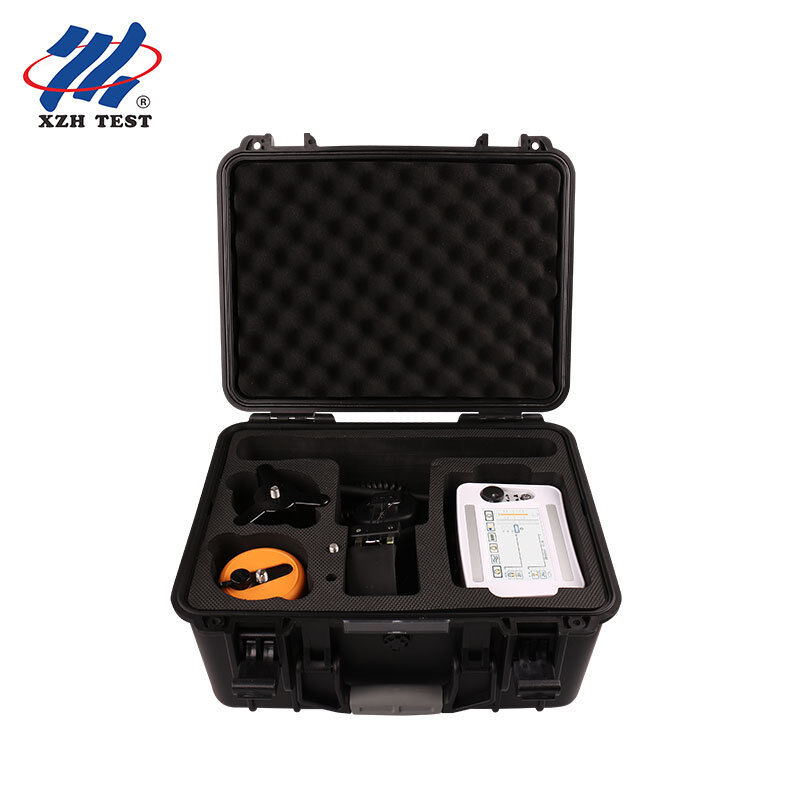

Περιλαμβανόμενα Αξεσουάρ
Κεντρική μονάδα εντοπιστή βλαβών καλωδίων XHDD503C
Αισθητήρας με ράβδο σύνδεσης και βάση τριπόδου
Καλώδιο σήματος 7 πυρήνων
Ακουστικά παρακολούθησης ακύρωσης θορύβου
Γρήγορος φορτιστής (AC 220V)
Πολυλειτουργικό κλειδί
Φορητή αντικραδασμική θήκη μεταφοράς
Εξυπηρέτηση μετά την πώληση & Εγγύηση
12 μήνες δωρεάν εγγύηση για θέματα ποιότητας προϊόντος από την ημερομηνία αγοράς. Διά βίου συντήρηση και τεχνική υποστήριξη. Πιστοποίηση CE και ISO. Επικοινωνήστε μαζί μας για τεχνική συμβουλευτική ή απαιτήσεις προσαρμοσμένης διαμόρφωσης.
Επικοινωνήστε μαζί μας σήμερα για προσφορά ή τεχνική συμβουλευτική σχετικά με τον Εντοπιστή Βλαβών Καλωδίων XHDD503C.
