Περιγραφή

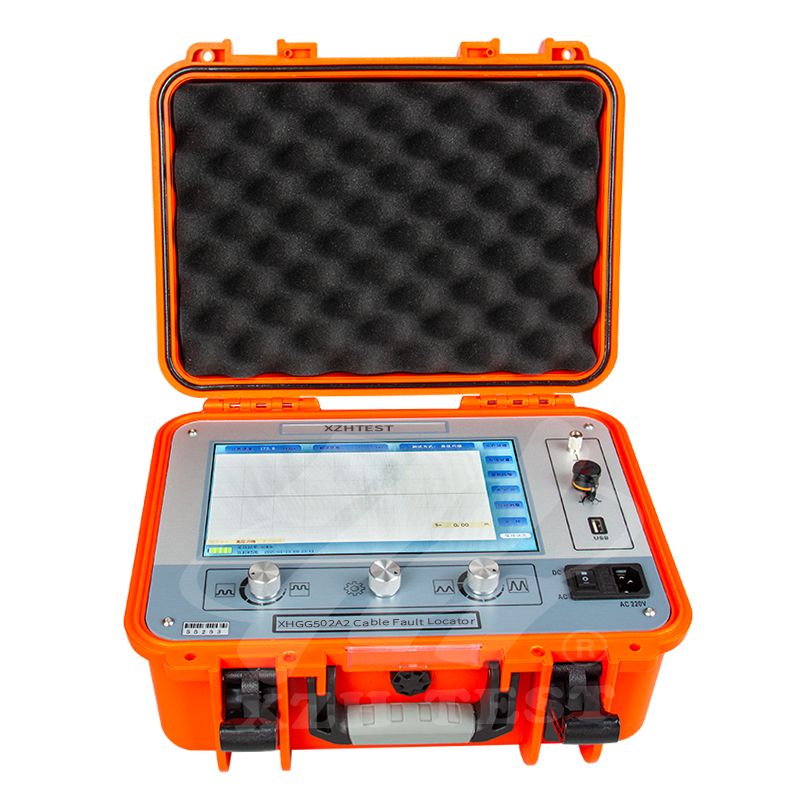

Αυτός ο εντοπιστής βλαβών καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και ανάλυση της κατάστασης και της απόστασης βλάβης των καλωδίων ρεύματος. Μέτρηση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης βλάβης καλωδίου.
Τεχνική προδιαγραφή
|
Συχνότητα δειγματοληψίας
|
80MHz
|
|
Πλάτος παλμού χαμηλής τάσης
|
100V±15%
|
|
Εύρος μέτρησης
|
≥65km
|
|
Εύρος δοκιμήςe
|
300m/1km/5km/25km/65km
|
|
Πλάτος παλμού
|
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
|
|
Ελάχιστη ανάλυση
|
0.1m
|
|
Τυφλή περιοχή δοκιμής
|
≤20m
|
|
Σφάλμα μέτρησης
|
≤±(0.5%×L+1m), L είναι το μήκος του καλωδίου
|
|
Λειτουργία τροφοδοσίας
|
φόρτιση AC110V～240V, 50Hz/60Hz
|
Το σύστημα διαθέτει αυτόματη λειτουργία εύρους
Διασύνδεση δειγματοληψίας παλμού χαμηλής τάσης
Υπερπήδηση υψηλής τάσης(ICE) διεπαφή δειγματοληψίας
Εισαγωγή στη διεπαφή χρήστη
1. Οθόνη: Έγχρωμη οθόνη αφής TFT 10,1 ιντσών;
2. Γείωση: Ακροδέκτης γείωσης ασφαλείας;
3. Σήμα: Διεπαφή εξόδου σήματος παλμού μεθόδου παλμού χαμηλής τάσης, δειγματολήπτης μεθόδου υπερπήδησης υψηλής τάσης και διεπαφή εισόδου σήματος λήψης συζεύκτη μεθόδου πολλαπλών παλμών;
4. USB: Εισαγωγή αρχείων κυματομορφής σε υπολογιστή μέσω επικοινωνίας USB;
5. Υποδοχή τροφοδοσίας: Τροφοδοσία λειτουργίας οργάνου, θύρα σύνδεσης AC 220V/θύρα φόρτισης;
6. Ασφάλεια: Θέση εγκατάστασης ασφάλειας για το σύστημα τροφοδοσίας AC 220V;
7. Διακόπτης λειτουργίας: Θέση "I", χρησιμοποιώντας τροφοδοσία AC 220V για την τροφοδοσία του συστήματος;
Θέση "II", χρησιμοποιώντας την εσωτερική μπαταρία για την τροφοδοσία του συστήματος. όταν η "Υποδοχή τροφοδοσίας" είναι συνδεδεμένη σε τροφοδοσία AC 220V, η μπαταρία φορτίζεται επίσης;
Θέση "O", απενεργοποίηση της τροφοδοσίας του συστήματος;
8. Πλάτος: Ρυθμίστε το κουμπί πλάτους κατά την απόκτηση κυματομορφών για να αλλάξετε το πλάτος της αποκτώμενης κυματομορφής;
9. Κουμπί λειτουργίας: Περιστροφικό κουμπί για τον έλεγχο λειτουργίας της διεπαφής του συστήματος, περιστρέψτε για να επιλέξετε και πατήστε για επιβεβαίωση;
10. Μετατόπιση: Κατά την απόκτηση κυματομορφών, ρυθμίστε το κουμπί μετατόπισης για να αλλάξετε το ύψος της γραμμής βάσης της αποκτώμενης κυματομορφής.
