Έξυπνος Εντοπιστής Βλαβών Καλωδίων TDR για Μέτρηση Απόστασης

Περιγραφή

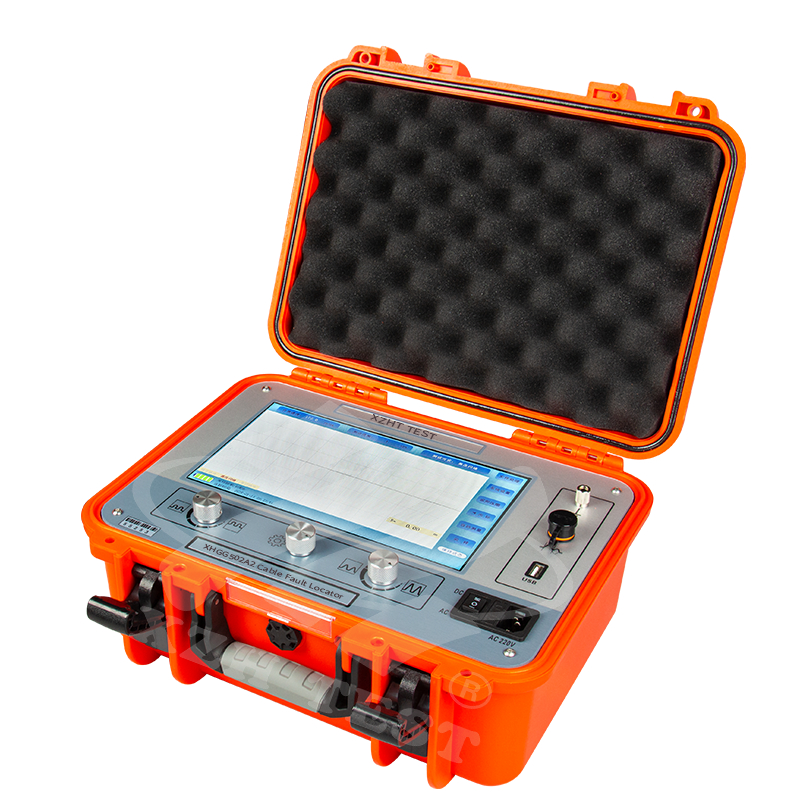

Αυτός ο εντοπιστής βλαβών καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και ανάλυση της κατάστασης και της απόστασης βλάβης των καλωδίων ρεύματος.

Με τη λειτουργία δοκιμής της ταχύτητας κύματος καλωδίου, του μήκους καλωδίου και της απόστασης βλάβης

Αυτός ο ελεγκτής βλαβών καλωδίων είναι κατάλληλος για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων ρεύματος, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φωτισμού δρόμων και θαμμένων καλωδίων από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροή υψηλής αντίστασης και αναλαμπή υψηλής αντίστασης.

Χαρακτηριστικά

Στοιχεία οργάνου

• Ελεγκτής βλαβών καλωδίων: Μονάδα για τη δοκιμή και ανάλυση καλωδίων χρησιμοποιώντας τη μέθοδο παλμού χαμηλής τάσης, τη μέθοδο αναλαμπής υψηλής τάσης και τη μέθοδο πολλαπλών παλμών (απαιτείται συζεύκτης).

• Συζεύκτης: Χρησιμοποιείται για τη μέθοδο πολλαπλών παλμών (προαιρετικό).

• Καλώδιο εξόδου (μονό καλώδιο Q 1,5m): Συνδέει τον ελεγκτή βλαβών καλωδίων με το καλώδιο υπό δοκιμή για τη μέθοδο δοκιμής παλμού χαμηλής τάσης.

• Καλώδιο εισόδου (διπλό καλώδιο Q 2m): Συνδέει τον ελεγκτή βλαβών καλωδίων με τον δειγματολήπτη για τη μέθοδο δοκιμής αναλαμπής υψηλής τάσης.

• Δειγματολήπτης: Λαμβάνει το σήμα που ανακλάται από το σήμα υψηλής τάσης στη γείωση δειγματοληψίας για τη μέθοδο αναλαμπής υψηλής τάσης.

• Καλώδιο τροφοδοσίας (1,8m): Καλώδιο σύνδεσης φόρτισης για τον ελεγκτή βλαβών καλωδίων.

• Καλώδιο υψηλής τάσης συζεύκτη A (2m): Συνδέει τον συζεύκτη με το καλώδιο υπό δοκιμή για τη μέθοδο πολλαπλών παλμών. Μπορεί μόνο να συνδεθεί και να αποσυνδεθεί, όχι να περιστραφεί ή να στριφογυρίσει.

• Καλώδιο υψηλής τάσης συζεύκτη B (2m): Συνδέει τον συζεύκτη με την πηγή σήματος παλμού υψηλής τάσης για τη μέθοδο πολλαπλών παλμών. Μπορεί μόνο να συνδεθεί και να αποσυνδεθεί, όχι να περιστραφεί ή να στριφογυρίσει.

• Καλώδιο γείωσης (2,5m): Καλώδιο γείωσης συζεύκτη.

• Καλώδιο USB: Χρησιμοποιείται κατά την εισαγωγή αρχείων κυματομορφής σε υπολογιστή.

Διάγραμμα καλωδίωσης πεδίου μεθόδου πολλαπλών παλμών
