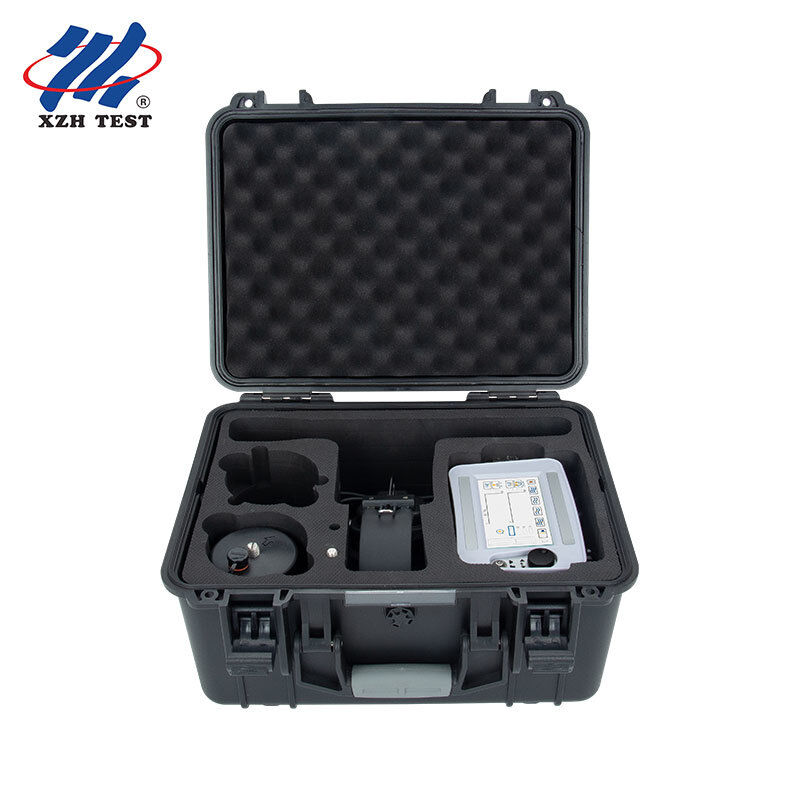

Δείκτης σφάλματος καλωδίου. Ακουστικός μαγνητικός συγχρονισμός. 5 ιντσών συσκευή εντοπισμού με οθόνη αφής.

Ο εντοπιστής σφαλμάτων καλωδίων XHDD503B χρησιμοποιεί τη μέθοδο ακουστικής και μαγνητικής σύγχρονης τοποθέτησης για τον προσδιορισμό ενός σημείου σφάλματος καλωδίου τροφοδοσίας. Η ηλεκτρονική εκκένωση δημιουργείται από τη γεννήτρια εκκένωσης κρούσης, συλλέγεται και ενισχύεται από τον αντίστοιχο ανιχνευτή, και η ακριβής θέση του σημείου σφάλματος προσδιορίζεται με ακουστική και οπτική κρίση. Ολοκληρώνει την ακριβή τοποθέτηση του σημείου σφάλματος καλωδίου εντός του εύρους χονδρικής μέτρησης και συλλέγει τη χρονική διαφορά ακουστικού και μαγνητικού σήματος, ενσωματώνοντας τεχνολογία τοποθέτησης και δοκιμές υποβοήθησης διαδρομής για να παρέχει πολλαπλές λειτουργίες δοκιμών και πλούσιες, ποικίλες πληροφορίες υποδείξεων για αποτελεσματική και ακριβή εντοπισμό σφαλμάτων καλωδίων.

Αυτό το όργανο εντοπισμού είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής καλωδίων τροφοδοσίας, καλωδίων ομοαξονικού υψηλής συχνότητας, καλωδίων φωτισμού δρόμου και θαμμένων καλωδίων διαφόρων υλικών, διατομών και μέσων, καθώς και σφάλματα διαρροής υψηλής αντίστασης και εκκένωσης υψηλής αντίστασης.

Η συσκευή χρησιμοποιεί τη μέθοδο ακουστικής-μαγνητικής σύγχρονης τοποθέτησης για τον ακριβή προσδιορισμό της θέσης του σφάλματος, βασιζόμενη στην παραδοσιακή μέθοδο ακουστικής εντοπισμού με την προσθήκη ανίχνευσης και εφαρμογής ηλεκτρομαγνητικών σημάτων.

Όταν η γεννήτρια υψηλής τάσης εκτελεί εκκένωση κρούσης στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο σφάλματος μεταδίδεται στο έδαφος. Το ηχητικό σήμα συλλέγεται από έναν ανιχνευτή υψηλής ευαισθησίας. μετά την ενίσχυση, ακούγεται ένας ήχος "ποπ" μέσω των ακουστικών. Ο ενσωματωμένος ανιχνευτής λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο και, χρησιμοποιώντας την αρχή ότι το μαγνητικό πεδίο διαδίδεται πολύ ταχύτερα από τον ήχο, προσδιορίζει την απόσταση του σημείου σφάλματος ανιχνεύοντας τη χρονική διαφορά μεταξύ του ηλεκτρομαγνητικού σήματος και του ηχητικού σήματος. Η θέση του αισθητήρα μετακινείται για να βρεθεί το σημείο με τη μικρότερη ακουστική-μαγνητική χρονική διαφορά, και η ακριβής θέση του σφάλματος βρίσκεται από κάτω του.

Τα παραδοσιακά όργανα ακουστικού εντοπισμού παρακολουθούν γενικά μόνο με ακουστικά, ή βασίζονται στην ταλάντευση του δείκτη του μετρητή για να αναγνωρίσουν τον ήχο εκκένωσης στο σημείο σφάλματος. Δεδομένου ότι ο ήχος εκκένωσης εξαφανίζεται στιγμιαία και δεν διαφέρει πολύ από τον περιβαλλοντικό θόρυβο, συχνά δημιουργεί μεγάλες δυσκολίες σε λιγότερο έμπειρους χειριστές. Η μέθοδος ακουστικής-μαγνητικής σύγχρονης τοποθέτησης αποφεύγει αποτελεσματικά αυτά τα προβλήματα.

Η λειτουργία εντοπισμού του οργάνου είναι η ακουστική και μαγνητική λειτουργία: εμφανίζει αυτόματα τα κυματομορφή του ηχητικού και μαγνητικού πεδίου σήματος και υπολογίζει αυτόματα τη χρονική διαφορά των ακουστικών και μαγνητικών σημάτων. Λειτουργεί μέσω οθόνης αφής ή με τον έλεγχο ρύθμισης ενός κουμπιού. Η διεπαφή λειτουργίας περιλαμβάνει μια περιοχή εμφάνισης κυματομορφής και μια περιοχή ρύθμισης παραμέτρων.

Το φίλτρο ακουστικού καναλιού έχει εύρος ζώνης προεπιλογής εργοστασίου 100 Hz–1600 Hz. Μπορούν να επιλεγούν κατάλληλες παράμετροι φίλτρου για διαφορετικές τοποθεσίες — για παράδειγμα, σε σκληρά εδάφη (όπως κάτω από τσιμέντο και πέτρες) κυριαρχούν τα υψηλής συχνότητας συστατικά, ενώ σε παραθαλάσσια ή εδαφικά καλύμματα κυριαρχούν τα χαμηλής συχνότητας συστατικά.

Ο ακουστικός και μαγνητικός σύγχρονος εντοπισμός απαιτεί μια γεννήτρια σήματος κρούσης υψηλής τάσης που λειτουργεί σε περιοδική κατάσταση εκκένωσης. Οι μέθοδοι καλωδίωσης περιλαμβάνουν τη μέθοδο φάσης προς θωράκιση (προτιμάται όταν υπάρχει ζημιά μόνωσης φάσης προς γείωση, καθώς η εξασθένηση του ήχου εκκένωσης είναι μικρή), τη μέθοδο φάσης προς φάση (για απλό σφάλμα φάσης προς φάση χωρίς συνδυασμένη γείωση) και τη μέθοδο καλωδίωσης για απλό σφάλμα διακοπής.

Πριν από τον εντοπισμό, η διαδρομή του καλωδίου πρέπει πρώτα να οριστεί με σαφήνεια. εάν τα δεδομένα σχεδίασης είναι ελλιπή, η διαδρομή πρέπει να ανιχνευθεί και να σημειωθεί. Σύμφωνα με τα αποτελέσματα μέτρησης απόστασης και λαμβάνοντας υπόψη το περιθώριο του καρουλιού του καλωδίου και το έδαφος, η θέση του σημείου σφάλματος προσδιορίζεται χονδρικά, γενικά εντός (τιμή χονδρικής μέτρησης απόστασης ± 50 m). Αφού διασφαλιστεί ότι το σημείο σφάλματος έχει διεισδύσει και ο κύκλος εκκένωσης της γεννήτριας παλμών υψηλής τάσης είναι 3–5 δευτερόλεπτα, ξεκινήστε τον εντοπισμό ακριβώς πάνω από το καλώδιο στην επιλεγμένη περιοχή.

Συνδέστε τον αισθητήρα ανιχνευτή εντοπισμού στην υποδοχή του αισθητήρα και τα ακουστικά στην υποδοχή των ακουστικών. Στην επιλεγμένη περιοχή, τοποθετήστε τον αισθητήρα επίπεδα στο έδαφος ακριβώς πάνω από το καλώδιο, δείχνοντας προς την κατεύθυνση της διάστρωσης του καλωδίου, επιλέξτε τη λειτουργία ακουστικής-μαγνητικής σύγχρονης τοποθέτησης και παρατηρήστε την κυματομορφή ενώ ακούτε με τα ακουστικά. Μια συνιστώμενη αρχή εκκίνησης είναι χαμηλό κατώφλι, μεγάλο κέρδος και υψηλή ένταση ήχου. Όταν ακούγονται και φαίνονται οι κυματομορφές ήχου και ήχου/μαγνητικού, μετακινήστε τον ανιχνευτή αισθητήρα κάθε 1–2 m και παρακολουθήστε περισσότερους από 2 κύκλους εκκένωσης σε κάθε σημείο. Συνεχίστε να κινείστε προς τα εμπρός μέχρι ο ήχος και η κυματομορφή να μην ακούγονται ή να μην φαίνονται πλέον και η χρονική διαφορά να αλλάζει από μεγάλη σε μικρή και πάλι σε μεγάλη. Στη συνέχεια, επιστρέψτε για να επανατοποθετήσετε. Κατά την επανατοποθέτηση, αυξήστε το κατώφλι, μειώστε το κέρδος και χαμηλώστε την ένταση του ήχου, και βρείτε το σημείο όπου ο ήχος και η κυματομορφή είναι τα μεγαλύτερα μαζί με το σημείο όπου η χρονική διαφορά είναι η μικρότερη — η επικάλυψη των δύο είναι το σημείο σφάλματος.
