Ο εντοπιστής σφαλμάτων καλωδίων XHDD503C+ χρησιμοποιεί την αρχή ακουστικής-μαγνητικού συγχρονισμού της ανίχνευσης δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης θέσης των σφαλμάτων καλωδίων. Μια γεννήτρια παλμών υψηλής τάσης προκαλεί εκφόρτιση υπερπήδησης στο σημείο σφάλματος. Τα παραγόμενα κύματα δονήσεων, τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα συλλέγονται από τον ειδικό ανιχνευτή του οργάνου, επεξεργάζονται έξυπνα από την κύρια μονάδα και η κυματομορφή σφάλματος και ο ήχος εξάγονται και εμφανίζονται. Τέλος, ο ελεγκτής χρησιμοποιεί την ακοή και την όραση για να προσδιορίσει την ακριβή θέση του σφάλματος, ολοκληρώνοντας την εργασία της ακριβούς εντοπισμού του σημείου σφάλματος καλωδίου "ακριβώς πάνω από το καλώδιο, σε μια χονδρικά μετρημένη περιοχή".
Αυτός ο εντοπιστής είναι κατάλληλος για την ανίχνευση σφαλμάτων χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής σε διάφορα καλώδια τροφοδοσίας, ομοαξονικά καλώδια και καλώδια χαμηλής τάσης διαφορετικών επιπέδων τάσης, διατομών και μέσων, καθώς και σφαλμάτων υψηλής αντίστασης διαρροής και υπερπήδησης.
Βασικά Χαρακτηριστικά| Στοιχείο | Προδιαγραφή |
|---|---|
| Παράμετροι φιλτραρίσματος | Πλήρης διέλευση: 100 Hz–1600 Hz; ζωνοπερατό: 200 Hz–600 Hz; χαμηλοπερατό: 100 Hz–300 Hz; υψηλοπερατό: 160 Hz–1600 Hz |
| Ρύθμιση καναλιού | 8 επίπεδα ηχητικών και μαγνητικών σημάτων ρυθμιζόμενα· κατώφλι ενεργοποίησης σήματος ρυθμιζόμενο από 0 έως 99 επίπεδα |
| Ηχητική έξοδος | Ενίσχυση: 16 επίπεδα (0–112 dB); αντίσταση: 350 Ω |
| Εύρος ανίχνευσης | 0.00–99.99 ms |
| Μέθοδος φιλτραρίσματος | Φίλτρο υπέρθεσης πέμπτης τάξης |
| Ακρίβεια ανίχνευσης | Εντοπισμός ≤ 0.1 m; διαδρομή ≤ 0.5 m |
| Τροφοδοτικό εργασίας | 4 × 3.7 V–3200 AH–18650 κυψέλες μπαταρίας |
| Χρόνος αναμονής | Περισσότερο από 8 ώρες |
| Θερμοκρασία περιβάλλοντος | −25 °C έως 65 °C; σχετική υγρασία ≤ 90% |
Η συσκευή χρησιμοποιεί τη μέθοδο ακουστικής-μαγνητικού συγχρονισμού για ακριβή εντοπισμό σφαλμάτων, βασιζόμενη στην παραδοσιακή μέθοδο ακουστικού εντοπισμού με την πρόσθετη ανίχνευση και εφαρμογή ηλεκτρομαγνητικών σημάτων.
Όταν η γεννήτρια υψηλής τάσης εκφορτίζεται μέσω του ελαττωματικού καλωδίου, ο ήχος που παράγεται από την εκφόρτιση στο σημείο σφάλματος μεταδίδεται στο έδαφος. Το ηχητικό σήμα ανιχνεύεται από έναν ανιχνευτή υψηλής ευαισθησίας, ενισχύεται και στη συνέχεια ακούγεται με ακουστικά, όπου ακούγεται ένας ήχος "ποπ". Ο ανιχνευτής διαθέτει ενσωματωμένο πηνίο επαγωγής μαγνητικού πεδίου που λαμβάνει σήματα μαγνητικού πεδίου σε πραγματικό χρόνο. Χρησιμοποιώντας την αρχή ότι η ταχύτητα διάδοσης του μαγνητικού πεδίου είναι πολύ υψηλότερη από την ταχύτητα του ήχου, προσδιορίζει την απόσταση από το σημείο σφάλματος ανιχνεύοντας τη χρονική διαφορά μεταξύ των ηλεκτρομαγνητικών και ηχητικών σημάτων. Με τη συνεχή μετακίνηση της θέσης του αισθητήρα, βρίσκεται το σημείο με τη μικρότερη ακουστική-μαγνητική χρονική διαφορά· η ακριβής θέση του σφάλματος βρίσκεται κάτω από αυτό το σημείο.
Τα παραδοσιακά όργανα ακουστικού εντοπισμού σφαλμάτων συνήθως βασίζονται αποκλειστικά σε ακουστικά ή στην κίνηση ενός δείκτη μετρητή για να διακρίνουν τον ήχο εκφόρτισης στο σημείο σφάλματος. Επειδή ο ήχος εκφόρτισης είναι φευγαλέος και αδιάκριτος από τον περιβαλλοντικό θόρυβο, συχνά παρουσιάζει σημαντικές προκλήσεις για λιγότερο έμπειρους χειριστές. Η μέθοδος ακουστικής-μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά αυτά τα προβλήματα.
Διεπαφή Λειτουργίας & ΡυθμίσειςΤο όργανο προσφέρει δύο τρόπους λειτουργίας: λειτουργία οθόνης αφής και λειτουργία ενός κουμπιού. Το περιβάλλον χρήστη περιλαμβάνει μια περιοχή εμφάνισης κυματομορφής (ηχητική κυματομορφή και κυματομορφή μαγνητικού πεδίου) και μια περιοχή ρύθμισης παραμέτρων.
Το φίλτρο ηχητικού καναλιού έχει προεπιλεγμένο εύρος ζώνης 100 Hz–1600 Hz. Μπορούν να επιλεγούν κατάλληλες παράμετροι φίλτρου για διαφορετικές τοποθεσίες — για παράδειγμα, σε σκληρές επιφάνειες κοντά στο σημείο σφάλματος το υψηλοπερατό φίλτρο διατηρεί καλύτερα τον ήχο εκφόρτισης υψηλής συχνότητας, ενώ πιο μακριά ή σε χαλαρό έδαφος ή άμμο το χαμηλοπερατό φίλτρο είναι κατάλληλο. Το ζωνοπερατό φιλτράρισμα είναι ένας συμβιβασμός μεταξύ των δύο.
Σημείωση: όταν τα τέσσερα σύνολα συλλεγόμενων δεδομένων είναι κάτω από 30 ms για τρεις συνεχόμενες φορές, εμφανίζεται το εικονίδιο δίπλα στο ηλεκτρομαγνητικό σήμα, υποδεικνύοντας ότι το σημείο σφάλματος πλησιάζει.
Ο εντοπισμός απαιτεί γεννήτρια παλμών υψηλής τάσης που λειτουργεί σε κατάσταση περιοδικής εκφόρτισης. Οι μέθοδοι καλωδίωσης περιλαμβάνουν τη μέθοδο φάσης-προς-θωράκιση (προτιμάται όταν υπάρχει ζημιά στην κύρια μόνωση φάσης-προς-έδαφος, καθώς η εξασθένηση του ήχου εκφόρτισης είναι μικρότερη), τη μέθοδο φάσης-προς-φάση (για απλό σφάλμα φάσης-προς-φάση χωρίς γείωση) και τη μέθοδο καλωδίωσης για απλό σφάλμα ανοιχτού κυκλώματος.
Επιλογή της περιοχής εντοπισμούΠριν από τον εντοπισμό, η διαδρομή του καλωδίου πρέπει πρώτα να οριστεί σαφώς· εάν τα σχέδια είναι ελλιπή, πρέπει να διεξαχθεί εξερεύνηση της διαδρομής και να σημειωθεί η διαδρομή. Με βάση τα αποτελέσματα μέτρησης απόστασης και λαμβάνοντας υπόψη το περιθώριο του καρουλιού του καλωδίου και το έδαφος, η θέση του σφάλματος προσδιορίζεται χονδρικά, γενικά εντός ± 50 m από την τιμή χονδρικής μέτρησης απόστασης. Αφού διασφαλιστεί ότι το σημείο σφάλματος έχει διατρηθεί και ο κύκλος εκφόρτισης της γεννήτριας παλμών υψηλής τάσης είναι εντός 3–5 δευτερολέπτων, ο εντοπισμός ξεκινά ακριβώς πάνω από το καλώδιο εντός της επιλεγμένης περιοχής.
Βήματα εντοπισμούΣυναρμολογήστε τον ανιχνευτή και συνδέστε τον στη θύρα αισθητήρα, και συνδέστε το ακουστικό στη θύρα ακουστικών. Στην επιλεγμένη περιοχή, τοποθετήστε τον αισθητήρα επίπεδα στο έδαφος ακριβώς πάνω από το καλώδιο, με κατεύθυνση προς την κατεύθυνση τοποθέτησης του καλωδίου, και παρατηρήστε την κυματομορφή ενώ ακούτε με το ακουστικό. Μια προτεινόμενη αρχική ρύθμιση είναι χαμηλό κατώφλι, υψηλή ενίσχυση και υψηλή ένταση ήχου. Όταν ακούγονται και φαίνονται οι κυματομορφές ήχου και ήχου/μαγνητικού, μετακινήστε τον ανιχνευτή αισθητήρα κάθε 1–2 m και ακούστε σε κάθε σημείο για τουλάχιστον δύο κύκλους εκφόρτισης. Συνεχίστε μέχρι να μην ακούγεται ήχος και να μην φαίνεται ξανά κυματομορφή και η χρονική διαφορά να αλλάζει από μεγάλη σε μικρή και πάλι σε μεγάλη· στη συνέχεια, επιστρέψτε για να επανατοποθετήσετε. Κατά την επανατοποθέτηση, χρησιμοποιήστε υψηλότερο κατώφλι, χαμηλότερη ενίσχυση και χαμηλότερη ένταση ήχου, και βρείτε το σημείο όπου ο ήχος και η κυματομορφή είναι στο μέγιστο μαζί με το σημείο όπου η χρονική διαφορά είναι στο ελάχιστο — η σύμπτωση των δύο είναι το σημείο σφάλματος.
Προφυλάξεις & Κοινά ΣφάλματαΤο XHDD503C+ είναι ένα αυτοπροσαρμοζόμενο, ψηφιακό όργανο εντοπισμού για εργασίες τακτικής συντήρησης καλωδίων όπου η ευκολία χρήσης και η επαναληψιμότητα έχουν σημασία. Με αυτόματη ρύθμιση ενίσχυσης/ενεργοποίησης ήχου και σαφή υπενθύμιση προσέγγισης σημείου σφάλματος, είναι κατασκευασμένο για ομάδες με μικτή εμπειρία που θέλουν το όργανο να προσαρμόζεται μόνο του στην τοποθεσία — ώστε ένας λιγότερο έμπειρος χειριστής να μπορεί ακόμα να κάνει μια σίγουρη κλήση, και ένας έμπειρος χειριστής να μπορεί να εργάζεται πιο γρήγορα σε εργασίες υψηλής συχνότητας, καθημερινής χρήσης.
Ε1. Τι κάνει το XHDD503C+;
Είναι ένας εντοπιστής σφαλμάτων καλωδίων που χρησιμοποιεί την αρχή ακουστικής-μαγνητικού συγχρονισμού της ανίχνευσης δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης θέσης των σφαλμάτων καλωδίων. Ο ανιχνευτής συλλέγει τις δονήσεις, τους ήχους και τα ηλεκτρομαγνητικά κύματα που δημιουργούνται από την εκφόρτιση υπερπήδησης στο σφάλμα, και η κύρια μονάδα επεξεργάζεται έξυπνα και εμφανίζει την κυματομορφή σφάλματος και τον ήχο, ώστε ο ελεγκτής να μπορεί να εντοπίσει το σφάλμα με ακοή και όραση.
Ε2. Για ποια σφάλματα και καλώδια είναι κατάλληλο;
Είναι κατάλληλο για την ανίχνευση σφαλμάτων χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής σε καλώδια τροφοδοσίας, ομοαξονικά καλώδια και καλώδια χαμηλής τάσης διαφορετικών επιπέδων τάσης, διατομών και μέσων, καθώς και σφαλμάτων υψηλής αντίστασης διαρροής και υπερπήδησης.
Ε3. Τι το κάνει να ξεχωρίζει στην καθημερινή χρήση;
Υπολογίζει αυτόματα τη χρονική διαφορά ακουστικού-μαγνητικού, προσφέρει αυτόματη και χειροκίνητη ρύθμιση ενίσχυσης/ενεργοποίησης ήχου, και παρέχει ένδειξη απόκλισης διαδρομής συν την υπενθύμιση προσέγγισης σημείου σφάλματος, βοηθώντας τους χειριστές να επιβεβαιώσουν το σημείο γρήγορα ακόμη και όταν η τοποθεσία είναι θορυβώδης.
Ε4. Τι ακρίβεια και συνθήκες εργασίας μπορούν να αναμένονται;
Η ακρίβεια ανίχνευσης είναι ≤ 0.1 m για εντοπισμό και ≤ 0.5 m για διαδρομή, με εύρος ανίχνευσης 0.00–99.99 ms. Λειτουργεί με 4 × 3.7 V–3200 AH–18650 κυψέλες μπαταρίας με περισσότερο από 8 ώρες αναμονής, σε −25 °C έως 65 °C και σχετική υγρασία ≤ 90%, και οι αισθητήρες είναι αδιάβροχοι έως IP65.
Ε5. Τι πρέπει να σημειωθεί και τι περιλαμβάνεται;

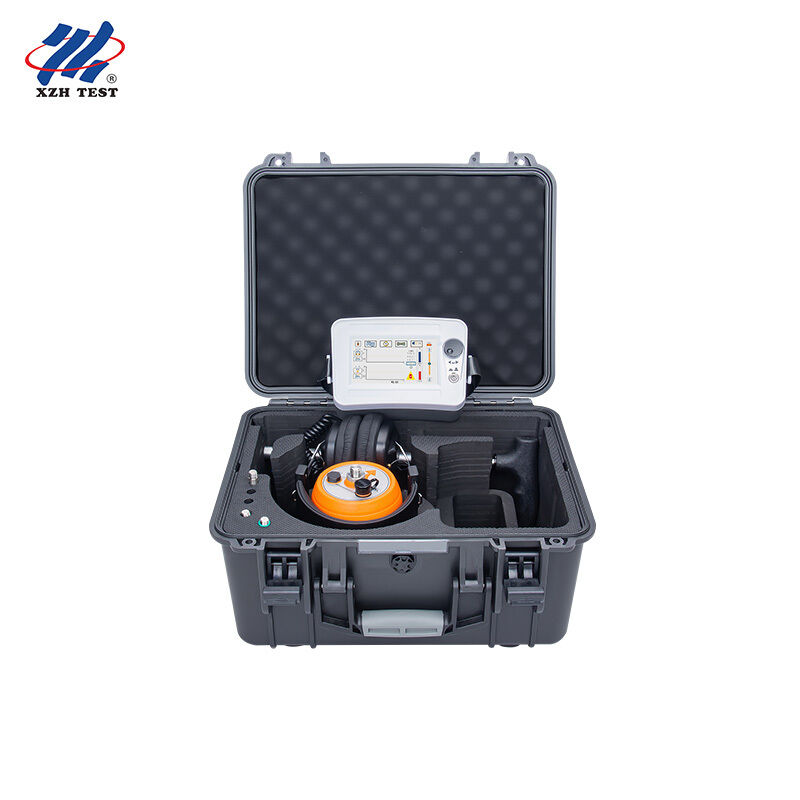

Φορτίστε το όργανο όταν το επίπεδο της μπαταρίας είναι κάτω από 20% (περίπου 4 ώρες για πλήρη φόρτιση)· μην αποσυναρμολογείτε τον ανιχνευτή ή το όργανο· καθαρίστε την οθόνη LCD μόνο με ένα ημι-στεγνό πανί χωρίς χνούδι· και μην τοποθετείτε τον αισθητήρα απευθείας στο σώμα του καλωδίου. Η συσκευασία περιλαμβάνει τον εντοπιστή σφαλμάτων καλωδίων, ακουστικά, ανιχνευτή (με ράβδο σύνδεσης, βάση, πείρο γείωσης, σύνδεσμο ανιχνευτή και σύνδεσμο δίσκου), θωρακισμένο καλώδιο σήματος 7 πυρήνων, φορτιστή και ένα πολυλειτουργικό κλειδί, με εγγύηση ενός έτους και δωρεάν συντήρηση και τεχνικές υπηρεσίες εφ' όρου ζωής.
