Τοποθετητής σφαλμάτων καλωδίου
>

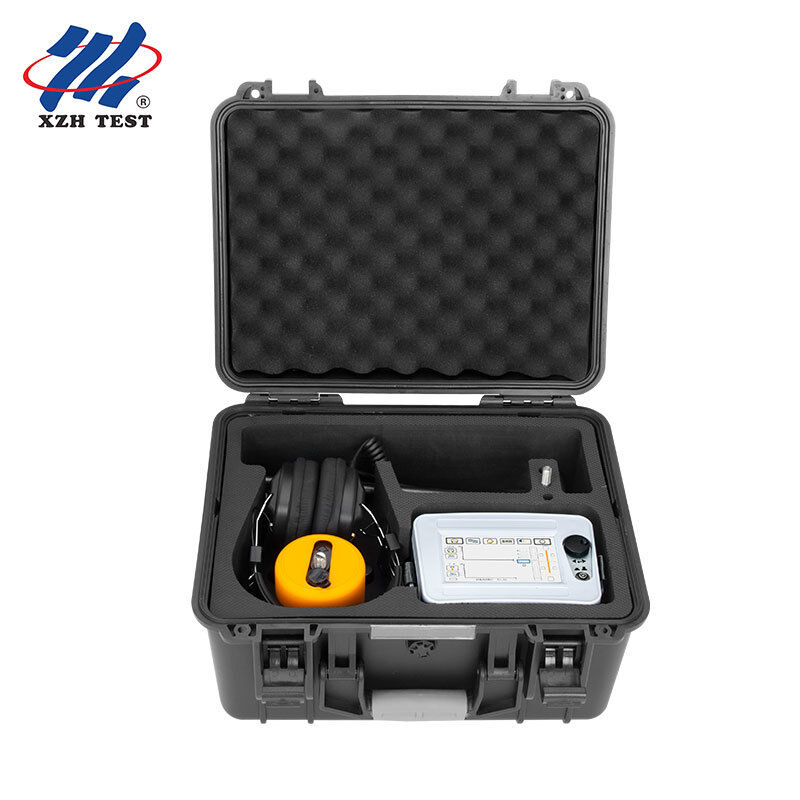

Ο εντοπιστής σφαλμάτων καλωδίων. Ακουστικός μαγνητικός εντοπιστής συγχρονισμού με ένδειξη διαδρομής IP65. XHDD503C.

Ο εντοπιστής σφαλμάτων καλωδίων. Ακουστικός μαγνητικός εντοπιστής συγχρονισμού με ένδειξη διαδρομής IP65. XHDD503C.

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Xi'an, Shaanxi, Κίνα
Μάρκα: XZH TEST
Πιστοποίηση: CE/ISO
Αριθμό μοντέλου: XHDD503C
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Xi'an, Shaanxi, Κίνα
Μάρκα:
XZH TEST
Πιστοποίηση:
CE/ISO
Αριθμό μοντέλου:
XHDD503C
Επισημαίνω:

High Light

Επισημαίνω:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Τιμή:
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:
Ξύλινη συσκευασία
Χρόνος παράδοσης:
5-8 εργάσιμες
Όροι πληρωμής:
T/T
Δυνατότητα προσφοράς:
3000 μονάδες/έτος
Περιγραφή προϊόντων
Επισκόπηση του προϊόντος

Το XHDD503C Cable Fault Pinpointer χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου βλάβης του καλωδίου ρεύματος.λαμβάνεται και ενισχύεται από τον αντίστοιχο ανιχνευτή, και η ακριβής τοποθεσία του σημείου βλάβης καθορίζεται με ακουστική και οπτική κρίση.Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου βλάβης του καλωδίου εντός της εύρους μέτρησης και συλλέγει την ακουστική και μαγνητική διαφορά χρόνουΕνσωματώνει τεχνολογία θέσης, δοκιμές υποβοηθούμενες από διαδρομή και άλλες τεχνολογίες, παρέχοντας πολλαπλές μεθόδους δοκιμής και πλούσια,ποικίλες άμεσες πληροφορίες για να ολοκληρώσετε την τοποθεσία σφάλματος καλωδίου αποτελεσματικά και με ακρίβεια.

Αυτό το όργανο εντοπισμού είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων,Καλώδια για φώτα δρόμου και καλώδια που έχουν θαφτεί από διάφορα υλικά, διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.

Βασικά χαρακτηριστικά
5 ιντσών αφής, LCD υψηλής φωτεινότητας που εξασφαλίζει ορατότητα κάτω από το φως του ήλιου
Τεχνολογία ακουστικής και μαγνητικής συγχρονισμένης θέσης που υπολογίζει αυτόματα την ακουστική και μαγνητική χρονική διαφορά
Η τιμή αύξησης και η τιμή ενεργοποίησης των ακουστικών και μαγνητικών σημάτων μπορούν να ρυθμίζονται χειροκίνητα για να προσαρμόζονται σε διάφορα περιβάλλοντα
Τεχνολογία μείωσης του θορύβου φόντου με επιλογή μεθόδων φιλτραρίσματος
Λειτουργίες μείωσης του θορύβου φόντου και μείωσης του θορύβου αθόρυβος BNR
Εφοδιασμένο με ένδειξη απόκλισης πορείας
Πολυεπίπεδες αισθητήρες σήματος φυσικής μόνωσης, ανθεκτικός στο νερό βαθμός IP65
Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με μεγάλο χρόνο αναμονής και γρήγορο φορτιστή
Μικρό και ελαφρύ, εύκολο στη λειτουργία, με απλή διεπαφή ανθρώπου-μηχανής
Τεχνικές παραμέτρους
Άρθρο Προδιαγραφές
Παράμετροι φίλτρου Ολοδιαχωρισμός: 100 Hz· 1600 Hz· χαμηλόδιαχωρισμό: 100 Hz· 300 Hz· υψηλόδιαχωρισμό: 160 Hz· 1600 Hz· ζώνη διαχωρισμού: 200 Hz· 600 Hz
Κέρδος καναλιού 8 επίπεδα ρυθμιζόμενα
Δυνατότητα αύξησης του μαγνητικού καναλιού 8 επίπεδα ρυθμιζόμενα
Κέρδος παραγωγής 16 επίπεδα (0·112 dB)
Αντίσταση εξόδου 350 Ω
Ακριβότητα ακουστικής-μαγνητικής θέσης Λιγότερο από 0,1 m
Ακριβότητα αναγνώρισης διαδρομής Λιγότερο από 0,5 m
Ηλεκτρική τροφοδοσία 4 × 18650 τυπικές μπαταρίες λιθίου
Χρόνος αναμονής Περισσότερες από 8 ώρες
Θερμοκρασία περιβάλλοντος -25 °C έως 65 °C, σχετική υγρασία ≤ 90%
Αρχή λειτουργίας

Η συσκευή χρησιμοποιεί τη μέθοδο ακουστικού-μαγνητικού συγχρονισμού για να προσδιορίσει με ακρίβεια την τοποθεσία του σφάλματος.βασίζεται στην παραδοσιακή μέθοδο ακουστικής εντοπισμού με την πρόσθετη ανίχνευση και εφαρμογή ηλεκτρομαγνητικών σημάτων.

Όταν η γεννήτρια υψηλής τάσης εκτελεί εκκένωση από την πρόσκρουση στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο της βλάβης μεταδίδεται στο έδαφος.Το ηχητικό σήμα λαμβάνεται από ένα πολύ ευαίσθητο ανιχνευτήΤο ενσωματωμένο ανιχνευτή λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο και,Χρησιμοποιώντας την αρχή ότι το μαγνητικό πεδίο εξαπλώνεται πολύ πιο γρήγορα από τον ήχο, καθορίζει την απόσταση του σημείου βλάβης ανιχνεύοντας την χρονική διαφορά μεταξύ του ηλεκτρομαγνητικού σήματος και του ηχητικού σήματος.Η θέση του αισθητήρα μετακινείται για να βρει το σημείο με τη μικρότερη ακουστική-μαγνητική διαφορά χρόνου, και η ακριβής τοποθεσία σφάλματος είναι ακριβώς κάτω από αυτό.

Τα παραδοσιακά ακουστικά όργανα εντοπισμού εντοπίζουν γενικά μόνο με ακουστικά, ή βασίζονται σε κλίση δείκτη μετρητή για να εντοπίσουν τον ήχο εκκένωσης στο σημείο σφάλματος.Δεδομένου ότι ο ήχος εκκένωσης εξαφανίζεται σε μια στιγμή και δεν διαφέρει πολύ από τον περιβαλλοντικό θόρυβοΗ μέθοδος ακουστικού-μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά αυτά τα προβλήματα της παραδοσιακής ακουστικής μεθόδου.

λειτουργικό περιβάλλον και ρυθμίσεις

Το όργανο λειτουργεί με οθόνη αφής ή με τον έλεγχο ρύθμισης με ένα κουμπί.

Ρυθμίσεις αύξησης μαγνητικού πεδίου (1 ̇8 επίπεδα) και ρύθμιση ενεργοποίησης μαγνητικού πεδίου (0 ̇99 επίπεδα)
Ρυθμίσεις αύξησης ήχου (1 ∆8 επίπεδα) και ∆ 0 ∆99 επίπεδα
Δείξη ανίχνευσης· ρύθμιση της λειτουργίας φίλτρου (φιλτράρισμα πλήρους διέλευσης, υψηλής διέλευσης, χαμηλής διέλευσης και ζώνης διέλευσης)
Ρυθμιστική ρύθμιση ήσυχης εκπομπής· ρύθμιση BNR (Μείωση του ψηφιακού θορύβου φόντου)
Ρυθμισμός της έντασης (επίπεδα 0·16· συνιστάται 8 επίπεδα)
Δείκτης ισχύος μπαταρίας, ένδειξη πορείας, ένταση ήχου, ηλεκτρομαγνητικό σήμα, ένταση μαγνητικού πεδίου, τέσσερα σύνολα ακουστικών-μαγνητικών δεδομένων χρονικής διαφοράς (ms) και εμφάνιση ανιχνευτών

Το φίλτρο του καναλιού ήχου έχει προεπιλεγμένο εύρος ζώνης 100 Hz·1600 Hz. Οι κατάλληλες παραμέτροι φίλτρου μπορούν να επιλεγούν για διαφορετικές τοποθεσίες, για παράδειγμα,σε σκληρό πεζοδρόμιο κοντά στο σημείο σφάλματος το φίλτρο υψηλής διέλευσης διατηρεί τον υψηλής συχνότητας ήχο πρόσκρουσης-εκφόρτωσης καλύτεραΤο φιλτράρισμα ζώνης διέλευσης είναι ένας συμβιβασμός μεταξύ των δύο.

Σημείωση:όταν τα τέσσερα σύνολα συλλεγόμενων δεδομένων είναι κάτω των 30 ms για τρεις διαδοχικές φορές, το εικονίδιο εμφανίζεται δίπλα στο ηλεκτρομαγνητικό σήμα, το οποίο υποδεικνύει ότι έχει πλησιάσει το σημείο βλάβης.

Σύνοψη χρήσης Ηλεκτρονική σύνδεση με τη γεννήτρια υψηλής τάσης

Ο ακουστικός και μαγνητικός συγχρονισμός απαιτεί μια γεννήτρια σήματος υψηλής τάσης που λειτουργεί σε κατάσταση περιοδικής εκκένωσης.Οι μέθοδοι καλωδίωσης περιλαμβάνουν τη μέθοδο φάσης προς θωράκιση (προτιμάται όταν υπάρχει βλάβη μόνωσης φάσης προς το έδαφος), δεδομένου ότι η εξασθένιση ήχου εκκένωσης είναι μικρή), η μέθοδος φάσης προς φάση (για ένα απλό σφάλμα φάσης προς φάση χωρίς συνδυασμένη γείωση) και η μέθοδος καλωδίωσης για ένα απλό σφάλμα αποσύνδεσης.

Επιλογή της περιοχής εντοπισμού

Πριν από τον προσδιορισμό, η διαδρομή του καλωδίου πρέπει πρώτα να είναι καθαρή· εάν τα σχέδια και τα δεδομένα είναι ελλιπή, πρέπει να διεξαχθεί ανίχνευση διαδρομής και να σημειωθούν.Βάσει των αποτελεσμάτων της μέτρησης της απόστασης και λαμβάνοντας υπόψη το περιθώριο της πλάκας κεφαλής καλωδίου και το έδαφος, η τοποθεσία του σημείου βλάβης καθορίζεται κατά προσέγγιση, γενικά εντός (απόσταση μέτρησης ± 50 m).Μετά τη διασφάλιση ότι το σημείο βλάβης διεισδύει και ο κύκλος εκφόρτισης της γεννήτριας παλμών υψηλής τάσης είναι 3 ̇ 5 δευτερόλεπτα, αρχίστε να δείχνετε απευθείας πάνω από το καλώδιο στην επιλεγμένη περιοχή.

Διάκριση βημάτων

Συνδέστε τον αισθητήρα ανιχνευτή στην πρίζα αισθητήρα και το ακουστικό στην πρίζα ακουστικών.που δείχνει προς την κατεύθυνση της διάθεσης καλωδίων, και επιλέξτε την ακουστική και μαγνητική λειτουργία συγχρονισμού. Παρατηρήστε τη μορφή κύματος και ακούστε με τα ακουστικά για να αρχίσετε να εντοπίζετε.Μεγάλο κέρδος και υψηλό όγκοΑφού ακούσετε τον ήχο και δείτε τόσο τη μορφή κύματος του ήχου όσο και τη μορφή κύματος του μαγνητικού πεδίου, μετακινήστε το ανιχνευτικό ανιχνευτικό περίπου κάθε 1μ2 και παρακολουθήστε περισσότερους από 2 κύκλους εκφόρτισης σε κάθε σημείο.Συνεχίστε να προχωράτε μέχρι ο ήχος ή η μορφή κύματος δεν μπορεί πλέον να ακουστεί ή να δει και η τιμή διαφοράς χρόνου αλλάζει από μεγάλο σε μικρό και στη συνέχεια σε μεγάλοΌταν επαναπροσανατολίζετε, αυξήστε το κατώφλι, μειώστε το κέρδος και μειώστε την ένταση.Βρείτε το σημείο όπου ο ήχος και η μορφή κύματος είναι οι μεγαλύτερες και το σημείο όπου η διαφορά χρόνου είναι η μικρότερη. Η σύμπτωση των δύο σημείων είναι το σημείο σφάλματος..

Προφυλάξεις & Συνηθισμένα Λάθη
Όταν η ισχύς της μπαταρίας είναι κάτω από το 20%, η διεπαφή εμφανίζει ένα σύμβολο κεραυνού και το όργανο χρειάζεται φόρτιση. Μια πλήρως εκφορτωμένη μπαταρία χρειάζεται περίπου 4 ώρες για να φορτωθεί πλήρως.Το κόκκινο φως του φορτιστή σημαίνει φόρτιση και το πράσινο φως σημαίνει ότι η φόρτιση ολοκληρώθηκε.
Ο ανιχνευτής είναι ευαίσθητο στοιχείο και δεν πρέπει να αποσυναρμολογείται.
Αν το όργανο αποτύχει, στείλτε το στο αρχικό εργοστάσιο για επισκευή· μην το αποσυναρμολογήσετε κατά βούληση.
Μην χρησιμοποιείτε διαβρωτικά διαλύτες (όπως χημικά διαλύτες ή αλκοόλ) για να σκουπίσετε το LCD. Χρησιμοποιήστε ένα ημι- ξηρό, χωρίς ίνες πανί βουτηγμένο σε ζεστό νερό και στη συνέχεια ένα ξηρό πανί μικροϊνών.
Προσπαθήστε να μην τοποθετήσετε τον αισθητήρα στο σώμα του καλωδίου για τον εντοπισμό, καθώς ένας αδύναμος ήχος εκρήξεως που ακούγεται σε οποιαδήποτε θέση του καλωδίου είναι δονήσεις ηλεκτρικού στρες και δεν μπορεί να χρησιμοποιηθεί για τον εντοπισμό.
Εάν δεν είναι δυνατόν να δοκιμαστεί κανένα σήμα μαγνητικού πεδίου, ελέγξτε την ισχύ της μπαταρίας, τη ρύθμιση αύξησης του καναλιού μαγνητικού πεδίου, το καλώδιο μεταξύ του υποδοχής και του ανιχνευτή και ενεργοποιήστε την οθόνη μορφής κύματος.
Εάν δεν υπάρχει ήχος από τα ακουστικά όταν ο ανιχνευτής είναι στερεωμένος ή ενεργοποιημένος, ελέγξτε την ισχύ της μπαταρίας, τη ρύθμιση της αύξησης του καναλιού ήχου και το καλώδιο μεταξύ του οικοδεσπότη και του ανιχνευτή.
Για Ποιον Είναι

Το XHDD503C είναι έναυποβοηθούμενο με διαδρομή, ακουστικό-μαγνητικό όργανο εντοπισμού για δίκτυα των οποίων η διαδρομή του καλωδίου είναι αβέβαιη ή ανεγνώσιμη- είναι σχεδιασμένο για πληρώματα που πρέπει να επιβεβαιώνουν την πορεία του καλωδίου και στη συνέχεια να εντοπίζουν το σφάλμα στην ίδια εργασίακαι χώρους όπου τα σχέδια και τα δεδομένα διαδρομής είναι ελλιπή, έτσι ο χειριστής χρειάζεται ένδειξη απόκλισης πορείας μαζί με την ακουστική-μαγνητική διαφορά χρόνου για να πλησιάσει στο σημείο.

Τα πληρώματα εντοπισμού σφαλμάτων που εργάζονται σε παλιά ή ελλιπώς τεκμηριωμένα δίκτυα καλωδίων, όταν η ίδια η διαδρομή πρέπει να επιβεβαιωθεί εκ νέου επί τόπου.
Ομάδες που συνδυάζουν την ανίχνευση με υποβοηθούμενη πορεία με ακουστική μαγνητική εντοπισμό σε μία μόνο διέλευση πάνω από το καλώδιο.
Ειδικοί σε καλώδια υψηλής συχνότητας, καλώδια φωτισμού δρόμου και καλώδια που εργάζονται με διάφορα υλικά, διατομές και μέσα.
Οι χειριστές που επιθυμούν το όργανο να υπολογίζει αυτόματα την ακουστική-μαγνητική χρονική διαφορά, ώστε το σημείο να μπορεί να αξιολογείται επανειλημμένα.
Εξωτερικά πληρώματα που πρέπει να βρουν το ισχυρότερο σημείο ήχου και μορφής κύματος μαζί με το μικρότερο σημείο διαφοράς χρόνου για να επιβεβαιώσουν την τοποθεσία του σφάλματος.
Γενικές ερωτήσεις

Τι κάνει το XHDD503C;
Είναι ένας δείκτης σφάλματος καλωδίου που χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό ενός σημείου σφάλματος καλωδίου ηλεκτρικής ενέργειας.Η ηλεκτρονική αναλαμπή παράγεται από μια γεννήτρια εκκένωσης από αντίκτυπο και λαμβάνεται και ενισχύεται από τον ανιχνευτή, και το σημείο εντοπίζεται με ακρίβεια με ακουστική και οπτική κρίση εντός του εύρους της ακαθάριστης μέτρησης, ενώ παράλληλα συλλέγεται η ακουστική και μαγνητική χρονική διαφορά.

Ε2. Για ποια σφάλματα και καλώδια είναι κατάλληλο;
Είναι κατάλληλο για αστοχίες χαμηλής αντίστασης, βραχυκύκλωμα, ανοικτό κύκλωμα και διακοπή των καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια από διάφορα υλικά,διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.

Ε3. Πώς λειτουργεί η μέθοδος ακουστικού-μαγνητικού συγχρονισμού;
Βασίζεται στην παραδοσιακή ακουστική μέθοδο με πρόσθετη ανίχνευση ηλεκτρομαγνητικού σήματος.ενώ ο ενσωματωμένος ανιχνευτής λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνοΕπειδή το μαγνητικό πεδίο εξαπλώνεται πολύ πιο γρήγορα από τον ήχο, η απόσταση του σημείου σφάλματος καθορίζεται από τη χρονική διαφορά μεταξύ των δύο σημάτων.το σημείο με τη μικρότερη χρονική διαφορά βρίσκεται ακριβώς πάνω από το σφάλμα.

Ε4 Τι ακρίβεια και ποιες συνθήκες εργασίας μπορούν να αναμένονται;
Η ακουστική-μαγνητική ακρίβεια θέσης είναι μικρότερη από 0,1 m και η ακρίβεια αναγνώρισης πορείας είναι μικρότερη από 0,5 m. Λειτουργεί με 4 × 18650 τυπικές μπαταρίες λιθίου με περισσότερες από 8 ώρες αναμονής,σε θερμοκρασία -25 °C έως 65 °C και σχετική υγρασία ≤ 90%, και οι αισθητήρες είναι αδιάβροχοι έως IP65.

Ε5. Τι πρέπει να σημειωθεί και τι περιλαμβάνεται;
Το όργανο φορτίζεται όταν η ισχύς της μπαταρίας είναι κάτω του 20% (περίπου 4 ώρες για πλήρη φόρτιση), δεν αποσυναρμολογείται ο ανιχνευτής ή το όργανο, καθαρίζεται το LCD μόνο με ημι-ξηρό πανί χωρίς ίνες.και να αποφύγετε την τοποθέτηση του αισθητήρα στο σώμα του καλωδίουΤο πακέτο περιλαμβάνει τον εντοπιστή σφάλματος καλωδίου, ακουστικά, ανιχνευτή (με ράβδο σύνδεσης, κεφαλή ανιχνευτή και τρία νύχια), γραμμή σήματος 7 πυρήνων, φορτιστή και πολυλειτουργικό κλειδί λουλουδιών,με δωρεάν εγγύηση ενός έτους και δια βίου συντήρηση και τεχνική εξυπηρέτηση
