Ο δείκτης σφάλματος καλωδίου XHDD503E χρησιμοποιεί τις αρχές της συλλογής δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης τοποθεσίας ενός σημείου σφάλματος καλωδίου.Το σημείο σφάλματος είναι flashover-απολύεται με τη βοήθεια μιας γεννήτριας παλμού υψηλής τάσηςΤα κύματα δονήσεων, τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα που παράγονται από την εκκένωση flashover συλλέγονται από τον ειδικό ανιχνευτή του οργάνου εντοπισμού και ενισχύονται, επεξεργάζονται,που εμφανίζεται και παράγεται από το όργανο. The tester then determines the precise location of the fault point by hearing and sight — completing the task of accurately pinpointing the cable fault point "directly above the cable and within the range of rough measurement".
Αυτό το όργανο εντοπισμού είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων,Καλώδια για φώτα δρόμου και καλώδια που έχουν θαφτεί από διάφορα υλικά, διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.
Βασικά χαρακτηριστικά| Άρθρο | Προδιαγραφές |
|---|---|
| Παράμετροι φίλτρου | Ολοδιαχωρισμός: 100 Hz· 1600 Hz· χαμηλόδιαχωρισμό: 100 Hz· 300 Hz· υψηλόδιαχωρισμό: 160 Hz· 1600 Hz· ζώνη διαχωρισμού: 200 Hz· 600 Hz |
| Ρυθμίσεις καναλιών | 8 επίπεδα για τον ήχο, τον μαγνητικό ή την τάση |
| Κέρδος παραγωγής | 16 επίπεδα (0·112 dB) |
| Αντίσταση εξόδου | 350 Ω |
| Ακριβότητα ακουστικής-μαγνητικής θέσης | Λιγότερο από 0,1 m |
| Ακριβότητα τοποθέτησης τάσης βήματος | Λιγότερο από 0,5 m |
| Ακριβότητα αναγνώρισης διαδρομής | Λιγότερο από 0,5 m |
| Ηλεκτρική τροφοδοσία | 4 × 18650 τυπικές μπαταρίες λιθίου |
| Χρόνος αναμονής | Περισσότερες από 8 ώρες |
| Θερμοκρασία περιβάλλοντος | -25 °C έως 65 °C, σχετική υγρασία ≤ 90% |
Με βάση την παραδοσιακή μέθοδο ακουστικού εντοπισμού, η μέθοδος αυτή προσθέτει την ανίχνευση και εφαρμογή ηλεκτρομαγνητικών σημάτων.Όταν η γεννήτρια υψηλής τάσης εκτελεί εκφόρτιση από αντίκτυπο στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο σφάλματος μεταδίδεται στο έδαφος και συλλέγεται από έναν πολύ ευαίσθητο ανιχνευτή. Μετά την ενίσχυση, ακούγεται ένας ήχος "pop" μέσω των ακουστικών.Ο ενσωματωμένος ανιχνευτής λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο και, χρησιμοποιώντας την αρχή ότι το μαγνητικό πεδίο εξαπλώνεται πολύ πιο γρήγορα από τον ήχο,καθορίζει την απόσταση του σημείου βλάβης ανιχνεύοντας τη χρονική διαφορά μεταξύ του ηλεκτρομαγνητικού σήματος και του ηχητικού σήματοςΗ θέση του αισθητήρα μετακινείται για να βρεθεί το σημείο με τη μικρότερη ακουστική-μαγνητική χρονική διαφορά, και η ακριβής τοποθεσία σφάλματος είναι ακριβώς κάτω από αυτό.
Μέθοδος καθαρού ήχουΗ μέθοδος καθαρού ήχου χρησιμοποιείται κυρίως για τη μέτρηση των σφαλμάτων υψηλής αντίστασης και flashover.και ο ήχος που παράγεται κατά την εκφόρτωση χρησιμοποιείται για την ακριβή τοποθέτηση της βλάβηςΟ αισθητήρας ακουστικών δονήσεων μετατρέπει το ακουστικό σήμα σε ηλεκτρικό σήμα, το οποίο ενισχύεται και φιλτράρεται.και τελικά επαναφέρεται στον ήχο μέσω των ακουστικών ή εμφανίζεται με ένταση ήχουΤο σημείο με τη μεγαλύτερη ένταση ήχου είναι το σημείο σφάλματος.
Καθαρή μαγνητική μέθοδοςΗ καθαρή μαγνητική μέθοδος μπορεί να καθορίσει την πορεία του καλωδίου και την ακριβή θέση του σημείου βλάβης.μια περιστροφή επαγωγής λαμβάνει το σήμα παλμούΌταν τα χαρακτηριστικά των σημάτων παλμού που λαμβάνονται αποκλίνουν, το σημείο προσδιορίζεται ως σημείο βλάβης.
Μέθοδος τάσης (μέθοδος A-frame)Για ένα σφάλμα εδάφους σε ένα καλώδιο που έχει θαφτεί, χρησιμοποιείται η μέθοδος της διαφοράς δυναμικού για τον εντοπισμό του σημείου σφάλματος.που σχηματίζουν ένα κατανεμημένο ηλεκτρικό πεδίο συγκεντρωτικό με το σημείο εισόδου γύρω από το σημείο εισόδου του καλωδίουΔεν υπάρχει δυνητική διαφορά μεταξύ σημείων της ίδιας ακτίνας, αλλά υπάρχει δυνητική διαφορά μεταξύ σημείων διαφορετικών ακτίνων (σημεία Α και Β).Τα δύο σημεία μετακινούνται σταδιακά πιο κοντά στο κεντρικό σημείο· όταν το σημείο σφάλματος βρίσκεται ακριβώς μεταξύ των σημείων Α και Β, η δυνητική διαφορά γίνεται μηδενική,και αν τα σημεία μετακινηθούν πέρα από το σημείο σφάλματος η πολικότητα αντιστρέφεται έτσι το σημείο γείωσης μπορεί να καθοριστεί με ακρίβεια μετακινώντας προς τα εμπρός και προς τα πίσω.
Διασύνδεση και ρυθμίσεις λειτουργίαςΤο όργανο λειτουργεί με οθόνη αφής ή με το όργανο ρύθμισης με ένα κουμπί.Η διεπαφή λειτουργίας περιλαμβάνει περιοχή εμφάνισης μορφής κύματος (μορφή κύματος μαγνητικού πεδίου και μορφή κύματος ήχου) και περιοχή ρύθμισης παραμέτρων.
Το φίλτρο του καναλιού ήχου έχει προεπιλεγμένο εύρος ζώνης 100 Hz·1600 Hz. Οι κατάλληλες παραμέτροι φίλτρου μπορούν να επιλεγούν για διαφορετικές τοποθεσίες, για παράδειγμα,σε σκληρό πεζοδρόμιο κοντά στο σημείο σφάλματος το φίλτρο υψηλής διέλευσης διατηρεί τον υψηλής συχνότητας ήχο πρόσκρουσης-εκφόρτωσης καλύτεραΤο φιλτράρισμα ζώνης διέλευσης είναι ένας συμβιβασμός μεταξύ των δύο.
Σύνοψη χρήσης Εργασία με τη γεννήτρια παλμών υψηλής τάσηςΟ δείκτης εντοπισμού χρησιμοποιείται σε συνδυασμό με γεννήτρια σήματος υψηλής τάσης που λειτουργεί σε κατάσταση περιοδικής εκκένωσης.Οι μέθοδοι καλωδίωσης περιλαμβάνουν τη μέθοδο φάσης προς θωράκιση (προτιμάται όταν υπάρχει βλάβη μόνωσης φάσης προς το έδαφος), δεδομένου ότι η εξασθένιση ήχου εκκένωσης είναι μικρή), η μέθοδος φάσης προς φάση (για ένα απλό σφάλμα φάσης προς φάση χωρίς συνδυασμένη γείωση) και η μέθοδος καλωδίωσης για ένα απλό σφάλμα αποσύνδεσης.
Επιλογή της περιοχής εντοπισμούΠριν από τον προσδιορισμό, η διαδρομή του καλωδίου πρέπει πρώτα να είναι καθαρή· εάν τα σχέδια και τα δεδομένα είναι ελλιπή, πρέπει να διεξαχθεί ανίχνευση διαδρομής και να σημειωθούν.Βάσει των αποτελεσμάτων της μέτρησης της απόστασης και λαμβάνοντας υπόψη το περιθώριο της πλάκας κεφαλής καλωδίου και το έδαφος, η τοποθεσία του σημείου βλάβης καθορίζεται κατά προσέγγιση, γενικά εντός (απόσταση μέτρησης ± 50 m).
Διάκριση βημάτωνΣημείωση:η μέθοδος A-frame μπορεί να χρησιμοποιηθεί μόνο όταν ο αγωγός είναι συνδεδεμένος με γή (απασχολημένος).
Το XHDD503E είναι έναόργανο εντοπισμού για το τελικό, ακριβές βήμα μετά την ήδη κατά προσέγγιση εντοπισμένη βλάβηΕίναι κατασκευασμένο για ομάδες που το συνδυάζουν με μια γεννήτρια παλμών υψηλής τάσης και πρέπει να τοποθετήσουν το σημείο σφάλματος ακριβώς στο σημείο που πρέπει να τοποθετηθεί.χώροι με σκληρή επιφάνεια και υψηλό περιβαλλοντικό θόρυβο̇ κάτω από τσιμέντο και άσφαλτο, κατά μήκος πολυσύχναστων δρόμων και σε ρήγματα υψηλής αντίστασης ή flashover ̇ όπου μια απλή ακουστική μέθοδος ακρόασης χάνεται εύκολα στον θόρυβο.
Τι κάνει το XHDD503E;
Είναι ένας δείκτης σφάλματος καλωδίου που χρησιμοποιεί συλλογή δονήσεων και ηλεκτρομαγνητική επαγωγή για να καθορίσει την συγκεκριμένη θέση ενός σημείου σφάλματος καλωδίου.Ανιχνεύει τις δονήσεις., ηχητικά και ηλεκτρομαγνητικά κύματα που δημιουργούνται από την εκκένωση φλας στο σφάλμα και επιτρέπουν στον χειριστή να εντοπίσει το σημείο με ακρίβεια με την ακοή και την όραση,απευθείας πάνω από το καλώδιο και εντός του εύρους μέτρησης κατά προσέγγιση.
Ε2. Για ποια σφάλματα και καλώδια είναι κατάλληλο;
Είναι κατάλληλο για αστοχίες χαμηλής αντίστασης, βραχυκύκλωμα, ανοικτό κύκλωμα και διακοπή των καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια από διάφορα υλικά,διατομές και μέσαΗ μέθοδος A-frame (βήμα τάσης) μπορεί να χρησιμοποιηθεί μόνο όταν ο αγωγός είναι νεκρός.
Ε3. Ποιες μεθόδους εντοπισμού παρέχει;
Παρέχει τέσσερις: ακουστικό-μαγνητικό συγχρονισμό, καθαρό ακουστικό, καθαρό μαγνητικό και τη μέθοδο τάσης (A-frame / step voltage). Acoustic-magnetic synchronization adds electromagnetic-signal detection to the traditional acoustic method and determines the distance by the time difference between the electromagnetic and sound signals.
Ε4 Τι ακρίβεια και ποιες συνθήκες εργασίας μπορούν να αναμένονται;
Η ακουστική-μαγνητική ακρίβεια τοποθέτησης είναι μικρότερη από 0,1 m, η ακρίβεια τοποθέτησης τάσης βήματος είναι μικρότερη από 0,5 m και η ακρίβεια αναγνώρισης πορείας είναι μικρότερη από 0,5 m.Λειτουργεί με μπαταρίες λιθίου 4 × 18650 με περισσότερες από 8 ώρες αναμονής., σε θερμοκρασία -25 °C έως 65 °C και σχετική υγρασία ≤ 90%, και οι αισθητήρες είναι αδιάβροχοι έως IP65.
Ε5. Τι πρέπει να σημειωθεί και τι περιλαμβάνεται;

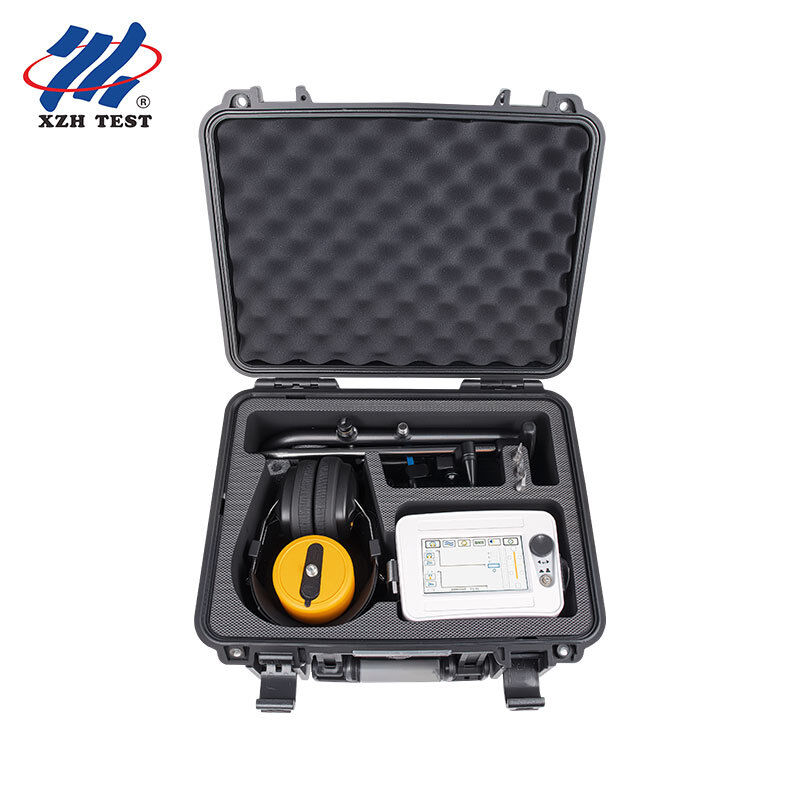

Το όργανο φορτίζεται όταν η ισχύς της μπαταρίας είναι κάτω του 20% (περίπου 4 ώρες για πλήρη φόρτιση), δεν αποσυναρμολογείται ο ανιχνευτής ή το όργανο, καθαρίζεται το LCD μόνο με ημι-ξηρό πανί χωρίς ίνες.και να αποφύγετε την τοποθέτηση του αισθητήρα στο σώμα του καλωδίουΤο πακέτο περιλαμβάνει τον δείκτη σφάλματος καλωδίου, ακουστικά, ανιχνευτή (με ράβδο σύνδεσης, κεφαλή ανιχνευτή και τρία νύχια), γραμμή σήματος 7 πυρήνων, φορτιστή, καλώδιο A-frame (με καλώδιο A-frame),Δύο καρφίτσες και ένα πολυλειτουργικό κλειδί λουλουδιών, με δωρεάν εγγύηση ενός έτους και δια βίου συντήρηση και τεχνική εξυπηρέτηση.
