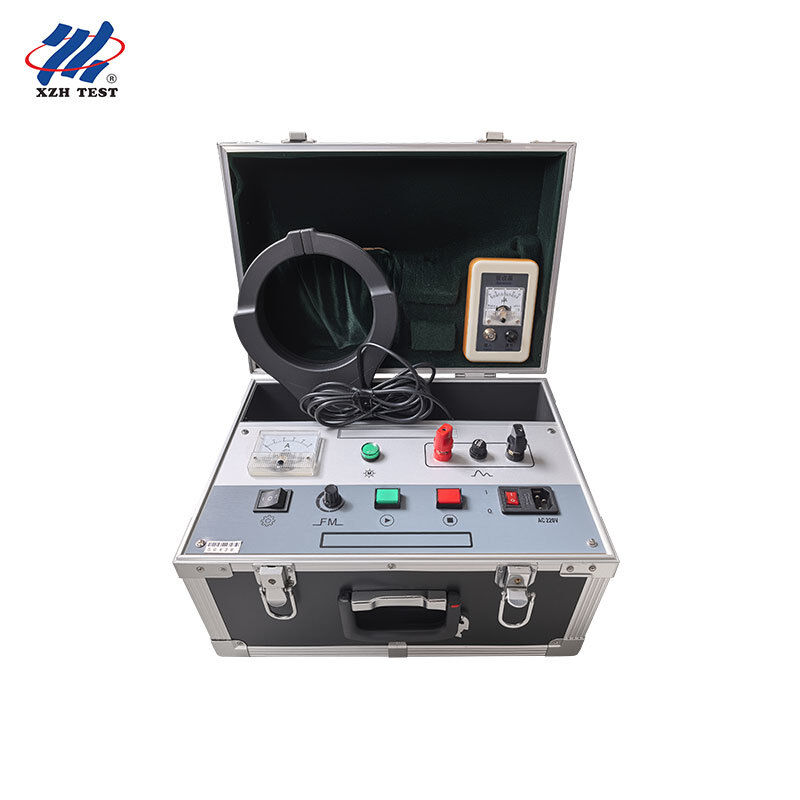

Αναγνωριστικό Καλωδίου | Όργανο Αναγνώρισης Καλωδίου AC Υψηλής Ισχύος με Ρυθμιζόμενη Συχνότητα Σήματος | XHSB505

Αναγνωριστικό Καλωδίου | Όργανο Αναγνώρισης Καλωδίου AC Υψηλής Ισχύος με Ρυθμιζόμενη Συχνότητα Σήματος | XHSB505

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Xi'an, Shaanxi, Κίνα
Μάρκα: XZH TEST ISO/CE
Πιστοποίηση: CE/ISO
Αριθμό μοντέλου: XHSB505
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Xi'an, Shaanxi, Κίνα
Μάρκα:
XZH TEST ISO/CE
Πιστοποίηση:
CE/ISO
Αριθμό μοντέλου:
XHSB505
Επισημαίνω:

High Light

Επισημαίνω:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Τιμή:
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:
Ξύλινη συσκευασία
Χρόνος παράδοσης:
5-8 εργάσιμες
Όροι πληρωμής:
T/T
Δυνατότητα προσφοράς:
3000 μονάδες/έτος
Περιγραφή προϊόντων
Επισκόπηση προϊόντος

Ο αναγνωριστής καλωδίων XHSB505 έχει αναπτυχθεί για προσωπικό κατασκευής, εγκατάστασης και συντήρησης καλωδίων υψηλής τάσης που χρειάζονται επειγόντως μια πρακτική λύση για την αναγνώριση ενός συγκεκριμένου καλωδίου ανάμεσα σε πολλά καλώδια στον χώρο. Καθοδηγούμενος από τη θεωρία του ηλεκτρομαγνητικού πεδίου και υιοθετώντας προηγμένη τεχνολογία μαζί με σύγχρονες ηλεκτρονικές και εργαλειακές τεχνικές, παρέχει γρήγορη και ακριβή αναγνώριση καλωδίων.

Βασικά Χαρακτηριστικά
  • Ακριβής, χωρίς σφάλματα αναγνώριση
  • Μεγάλος σφιγκτήρας αναγνώρισης κατάλληλος για ευρύ φάσμα καλωδίων
  • Εξαιρετικά απλή λειτουργία
  • Σαφής και διαισθητική ένδειξη
  • Φορητά και τακτοποιημένα κύρια και βοηθητικά μέρη
  • Ρυθμιζόμενη ευαισθησία δέκτη
  • Ρυθμιζόμενη συχνότητα σήματος
Αρχή Λειτουργίας

Η παρεχόμενη τροφοδοσία δικτύου AC 220 V μετατρέπεται μέσω ηλεκτρονικής τεχνολογίας στο ειδικό σήμα υψηλής ισχύος που απαιτείται για την αναγνώριση. Αυτό το σήμα εφαρμόζεται στο καλώδιο που πρέπει να αναγνωριστεί μέσω της γραμμής σύνδεσης. Με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα σήμα συμβατό με το μεταδιδόμενο σήμα επαγέται κατά μήκος του καλωδίου. Στον χώρο, ένας σφιγκτήρας δέκτη υψηλής ευαισθησίας σε συνδυασμό με τον φορητό δέκτη χρησιμοποιείται για τη δοκιμή όλων των παρόντων καλωδίων, και το καλώδιο στόχος (το καλώδιο που φέρει το εφαρμοζόμενο σήμα) μπορεί να βρεθεί με ακρίβεια από την ένδειξη στον μετρητή του φορητού δέκτη.

Τεχνικές Παράμετροι
Στοιχείο Προδιαγραφή
Μέθοδος αναγνώρισης Καθορίζεται από την κατεύθυνση ταλάντωσης του δείκτη του μετρητή
Άνοιγμα σφιγκτήρα Φ125 mm
Ισχύς 1,5 kVA (διακοπτόμενη, στιγμιαία)
Συχνότητα μετάδοσης σήματος Ελάχιστο 0,4 Hz, Μέγιστο 1 Hz (ρυθμιζόμενο εύρος)
Οδηγός Λειτουργίας
  1. Αποσυνδέστε την θωράκιση και στα δύο άκρα του καλωδίου από τη γείωση. Σφίξτε το κόκκινο κλιπ της γραμμής εξόδου στον πυρήνα του καλωδίου που πρέπει να δοκιμαστεί (μια καλή φάση, ή η φάση με υψηλότερη μόνωση). σφίξτε το μαύρο κλιπ της γραμμής εξόδου στο σημείο γείωσης ή στην πάσσαλο γείωσης. συνδέστε τον αντίστοιχο πυρήνα αυτού του καλωδίου με το σημείο γείωσης ή την πάσσαλο γείωσης στο μακρινό άκρο.
  2. Ενεργοποιήστε τον διακόπτη τροφοδοσίας του αναγνωριστή και επιλέξτε την βαθμίδα εξόδου: "I" είναι η χαμηλή βαθμίδα, κατάλληλη για κοντά καλώδια. "II" είναι η υψηλή βαθμίδα, κατάλληλη για μακριά καλώδια.
  3. Αφού επιβεβαιώσετε την κατάσταση των καλωδίων στον χώρο και ότι η καλωδίωση είναι σωστή, πατήστε το κουμπί "Έναρξη".
  4. Συνδέστε τον δέκτη του αναγνωριστή με τον σφιγκτήρα του δέκτη.
  5. Σημειώστε την κατεύθυνση του βέλους του σφιγκτήρα του δέκτη — υποδεικνύει την κατεύθυνση της ροής του ρεύματος (την θετική κατεύθυνση). διαφορετικά ο δείκτης του μετρητή ταλαντώνεται προς την αντίθετη κατεύθυνση.
  6. Σφίξτε τον σφιγκτήρα του δέκτη στο καλώδιο που πρέπει να δοκιμαστεί.
  7. Ρυθμίστε την ευαισθησία του δέκτη σε κατάλληλη θέση.
  8. Ο φορητός δέκτης δείχνει τώρα το σήμα ταλάντωσης.

Μόλις ο πομπός και ο δέκτης λειτουργούν κανονικά, η τάση που επαγέται στον σφιγκτήρα δοκιμής εμφανίζεται στον φορητό δέκτη, και η κατεύθυνση ταλάντωσης του δείκτη είναι η κατεύθυνση του σήματος. Όταν το κουμπί ρύθμισης δεν κινείται και το κόκκινο βέλος στο πλάι του σφιγκτήρα δοκιμής δείχνει προς την ίδια κατεύθυνση με την πορεία του καλωδίου, το καλώδιο του οποίου ο δείκτης του δέκτη αποκλίνει προς τα δεξιά με τη μεγαλύτερη ταλάντωση είναι το καλώδιο στόχος. όλα τα άλλα καλώδια δείχνουν μόνο ένα σήμα επιστροφής, με τον δείκτη να αποκλίνει προς τα αριστερά και μικρότερη ταλάντωση.

Προφυλάξεις
  • Κατά τη διάρκεια της δοκιμής, μην ρυθμίζετε την ευαισθησία του δέκτη πολύ υψηλά. μια ταλάντωση του δείκτη του μετρητή περίπου 20–80% είναι κατάλληλη.
  • Η ασφάλεια του τροφοδοτικού του αναγνωριστή δεν πρέπει να είναι πολύ μεγάλη — δεν πρέπει να υπερβαίνει τα 6 A.
  • Αφού αναγνωριστεί το καλώδιο στόχος, πρέπει να δοκιμαστεί με διάτρηση πριν από την κατασκευή για να διασφαλιστεί η ασφάλεια.
  • Όταν ο σφιγκτήρας του δέκτη σφίγγεται στο καλώδιο που πρέπει να δοκιμαστεί, βεβαιωθείτε ότι οι σιαγόνες του σφιγκτήρα κάνουν καλή επαφή. Η σκόνη στις σιαγόνες, τα κενά στην επαφή ή η χαλαρή επαφή θα επηρεάσουν την λήψη του σήματος.
  • Εάν ο δείκτης στον δέκτη δεν ταλαντώνεται εμφανώς στον χώρο, ελέγξτε εάν ο σφιγκτήρας του δέκτη είναι σε καλή επαφή.
  • Απαγορεύεται αυστηρά η χρήση ενός μόνο καλωδίου για τη διενέργεια δοκιμής βραχυκύκλωσης στο όργανο. χρησιμοποιήστε την τυπική αντίσταση δοκιμής για τη δοκιμή.
  • Όταν αναγνωρίζετε ένα καλώδιο μικρής απόστασης χαμηλής αντίστασης που καίει την ασφάλεια, συνδέστε την αντίσταση δοκιμής σε σειρά στο άκρο μετάδοσης σήματος του οργάνου.
Για Ποιους Προορίζεται

Το XHSB505 είναι ένα όργανο αναγνώρισης καλωδίων υψηλής ισχύος, τροφοδοτούμενο από το δίκτυο (έξοδος 1,5 kVA, σφιγκτήρας Φ125 mm, ρυθμιζόμενη συχνότητα σήματος 0,4–1 Hz). Απευθύνεται σε ομάδες που αναγνωρίζουν καλώδια στον χώρο από παροχή δικτύου και χρειάζονται ρυθμιζόμενη συχνότητα σήματος και τις χαμηλές/υψηλές βαθμίδες εξόδου για να ταιριάζουν τόσο σε κοντά όσο και σε μακριά καλώδια.

  • Εργατικά συνεργεία κατασκευής, εγκατάστασης και συντήρησης καλωδίων υψηλής τάσης που πρέπει να επιβεβαιώσουν ακριβώς ποιο καλώδιο χρησιμοποιούν πριν από την κοπή ή την σύνδεση.
  • Ομάδες πεδίου κοινής ωφέλειας και δικτύων που λειτουργούν σε τάφρους και αγωγούς καλωδίων όπου πολλά καλώδια της ίδιας προδιαγραφής τρέχουν μαζί.
  • Μηχανικοί πεδίου που μπορούν να συνδεθούν σε παροχή AC 220 V στον χώρο και χρειάζονται έξοδο υψηλής ισχύος (1,5 kVA) για δύσκολες ή μακρύτερες διαδρομές καλωδίων.
  • Χειριστές που χρειάζεται να ρυθμίσουν την ταχύτητα αποστολής σήματος (0,4–1 Hz) για να ταιριάζουν σε συγκεκριμένες συνθήκες χώρου και να επιλέξουν τη χαμηλή βαθμίδα "I" για κοντά καλώδια ή την υψηλή βαθμίδα "II" για μακριά καλώδια.
  • Ηλεκτρολόγοι που έχουν γενικές γνώσεις χρήσης ηλεκτρικού εξοπλισμού και οργάνων, όπως απαιτείται στο εγχειρίδιο.
Εξυπηρέτηση μετά την πώληση

Το όργανο συνοδεύεται από ετήσια δωρεάν εγγύηση για προβλήματα ποιότητας από την ημερομηνία αγοράς, και παρέχεται εφ' όρου ζωής επισκευή και τεχνική εξυπηρέτηση. Εάν διαπιστώσετε ότι το όργανο δεν λειτουργεί κανονικά ή παρουσιάζει βλάβη, επικοινωνήστε μαζί μας ώστε να κανονίσουμε την πιο βολική και αποτελεσματική λύση για εσάς. Τηλέφωνο εξυπηρέτησης: 400-029-0829.

Συχνές Ερωτήσεις

Ε1. Πώς αναγνωρίζει το XHSB505 το καλώδιο στόχο;
Η αναγνώριση βασίζεται στην κατεύθυνση ταλάντωσης του δείκτη του μετρητή. Όταν το κουμπί ρύθμισης δεν κινείται και το κόκκινο βέλος στο πλάι του σφιγκτήρα δοκιμής δείχνει προς την ίδια κατεύθυνση με την πορεία του καλωδίου, το καλώδιο του οποίου ο δείκτης του δέκτη αποκλίνει προς τα δεξιά με τη μεγαλύτερη ταλάντωση είναι το καλώδιο στόχος. όλα τα άλλα καλώδια δείχνουν μόνο ένα σήμα επιστροφής, με τον δείκτη να αποκλίνει προς τα αριστερά και μικρότερη ταλάντωση.

Ε2. Για τι χρησιμεύει η ρυθμιζόμενη συχνότητα σήματος;
Ο αναγνωριστής νέας γενιάς προσθέτει λειτουργία ρύθμισης συχνότητας. Το κουμπί ρύθμισης συχνότητας αλλάζει την ταχύτητα αποστολής του σήματος, με ρυθμιζόμενο εύρος από ελάχιστο 0,4 Hz έως μέγιστο 1 Hz, έτσι ώστε το σήμα να μπορεί να προσαρμοστεί στις συνθήκες του χώρου.

Ε3. Τι είναι οι βαθμίδες εξόδου "I" και "II";
Ο διακόπτης επιλογής εξόδου έχει δύο βαθμίδες: "I" είναι η χαμηλή βαθμίδα, κατάλληλη για κοντά καλώδια, και "II" είναι η υψηλή βαθμίδα, κατάλληλη για μακριά καλώδια.

Ε4. Πώς πρέπει να ρυθμιστεί η ευαισθησία του δέκτη;
Χρησιμοποιήστε το ποτενσιόμετρο στο κάτω μέρος του φορητού δέκτη για να ρυθμίσετε την ευαισθησία, έτσι ώστε ο δείκτης του μετρητή να ταλαντώνεται περίπου 20–80%. Μην τον ρυθμίζετε πολύ ευαίσθητο, για να αποφύγετε το χτύπημα του μετρητή. Εάν η ταλάντωση του δείκτη δεν είναι εμφανής, ελέγξτε εάν ο σφιγκτήρας του δέκτη είναι σε καλή επαφή.

Ε5. Τι προφυλάξεις πρέπει να τηρούνται και τι περιλαμβάνεται;
Μετά την αναγνώριση του καλωδίου, δοκιμάστε το με διάτρηση πριν από την κατασκευή για ασφάλεια. διασφαλίστε καλή επαφή των σιαγόνων του σφιγκτήρα. ποτέ μην κάνετε δοκιμή βραχυκύκλωσης με ένα μόνο καλώδιο — χρησιμοποιήστε την τυπική αντίσταση δοκιμής. εάν η αναγνώριση ενός καλωδίου μικρής απόστασης χαμηλής αντίστασης καίει την ασφάλεια, συνδέστε την αντίσταση δοκιμής σε σειρά στο άκρο μετάδοσης σήματος. και η ασφάλεια τροφοδοσίας δεν πρέπει να υπερβαίνει τα 6 A. Η συσκευασία περιλαμβάνει την κύρια μονάδα, τον δέκτη, το καλώδιο τροφοδοσίας, την κόκκινη γραμμή εξόδου, την μαύρη γραμμή εξόδου, τον σφιγκτήρα δέκτη (δοκιμής), την αντίσταση δοκιμής, τρεις ασφάλειες 6 A και τρεις ασφάλειες 20 A, με ετήσια δωρεάν εγγύηση και εφ' όρου ζωής υπηρεσία.
