Αναγνωριστικό καλωδίου XHSB505B — Εντοπιστής σφαλμάτων καλωδίου产品特性
Ακριβής και αξιόπιστη αναγνώριση.
Μεγάλη σιαγόνα αναγνώρισης κατάλληλη για διάφορα καλώδια (σφιγκτήρας εκπομπής Φ125mm, σφιγκτήρας λήψης Φ200mm).
Εξαιρετικά απλή λειτουργία και σαφής, διαισθητική ένδειξη.
Η κύρια μονάδα και τα αξεσουάρ είναι φορητά και προσεγμένα, μικρά και ελαφριά.
Η ισχύς του ληφθέντος σήματος του δέκτη είναι ρυθμιζόμενη.
Μπορούν να ελεγχθούν τόσο τα ενεργά όσο και τα μη ενεργοποιημένα καλώδια.
Προτεινόμενοι χρήστες και εφαρμογές
Αυτό το όργανο είναι αφιερωμένο στην αναγνώριση καλωδίων —καθορίζοντας ποιο από τα πολλά καλώδια είναι ο στόχος— τόσο για καλώδια υπό τάση όσο και για μη ενεργοποιημένα καλώδια. Είναι ιδιαίτερα κατάλληλο για:
1. Συνεργεία επιθεώρησης τάφρου καλωδίων και καταγραφής καλωδίων
Για επιβεβαίωση της ιδιοκτησίας και της ταυτότητας κάθε καλωδίου σε πυκνές τάφρους που συγκρατούν πολλά καλώδια της ίδιας προδιαγραφής, χρησιμοποιώντας τη διαισθητική κρίση της κατεύθυνσης αιώρησης μετρητή-βελόνας.
2. Συνεργεία συντήρησης καλωδίων σε λειτουργία και χωρίς διακοπές
Για την αναγνώριση ενός καλωδίου υπό τάση με τη μέθοδο ζεύξης — δεν απαιτείται καμία λειτουργία στο υπό δοκιμή καλώδιο και δεν απαιτείται καμία διακοπή λειτουργίας (και τα δύο άκρα του περιβλήματος πρέπει να είναι καλά γειωμένα).
3. Συνεργεία μετεγκατάστασης, επανασύνδεσης και άρθρωσης καλωδίων
Για επιβεβαίωση του καλωδίου στόχου με τη μέθοδο απευθείας σύνδεσης σε καλώδια που έχουν απενεργοποιηθεί πριν από τη μετεγκατάσταση ή την επανασύνδεση και για την εργασία με την υποχρεωτική δοκιμή ακίδας πριν από την κατασκευή μετά την αναγνώριση.
Αρχή Εργασίας Ανίχνευση ζωντανού καλωδίου (μέθοδος σύζευξης)
Ο πομπός παράγει ένα ειδικό παλμικό σήμα, το οποίο εφαρμόζεται μέσω του αποκλειστικού σφιγκτήρα εκπομπής σε ένα σημείο του ενεργού καλωδίου που πρόκειται να αναγνωριστεί. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα επαγόμενο σήμα σύμφωνα με το μεταδιδόμενο σήμα παράγεται κατά μήκος του καλωδίου. επί τόπου ο σφιγκτήρας λήψης υψηλής ευαισθησίας και ο δέκτης χειρός χρησιμοποιούνται για την ανίχνευση όλων των καλωδίων και σύμφωνα με την ένδειξη του δέκτη μπορεί να βρεθεί με ακρίβεια το καλώδιο που μεταφέρει το εφαρμοζόμενο σήμα (το ζωντανό καλώδιο που πρέπει να αναγνωριστεί).
Ανίχνευση καλωδίου απενεργοποιημένου (μέθοδος απευθείας σύνδεσης)
Ο πομπός παράγει το ειδικό παλμικό σήμα, το οποίο εφαρμόζεται μέσω μιας γραμμής σύνδεσης στο καλώδιο που πρόκειται να αναγνωριστεί. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, ένα επαγόμενο σήμα σύμφωνα με το μεταδιδόμενο σήμα παράγεται κατά μήκος του καλωδίου. Επί τόπου, ο σφιγκτήρας λήψης υψηλής ευαισθησίας και ο δέκτης χειρός χρησιμοποιούνται για την ανίχνευση όλων των καλωδίων και από την ένδειξη του μετρητή μπορεί να βρεθεί με ακρίβεια το καλώδιο που μεταφέρει το εφαρμοζόμενο σήμα (το καλώδιο που έχει απενεργοποιηθεί προς αναγνώριση).
Διάταξη οργάνου

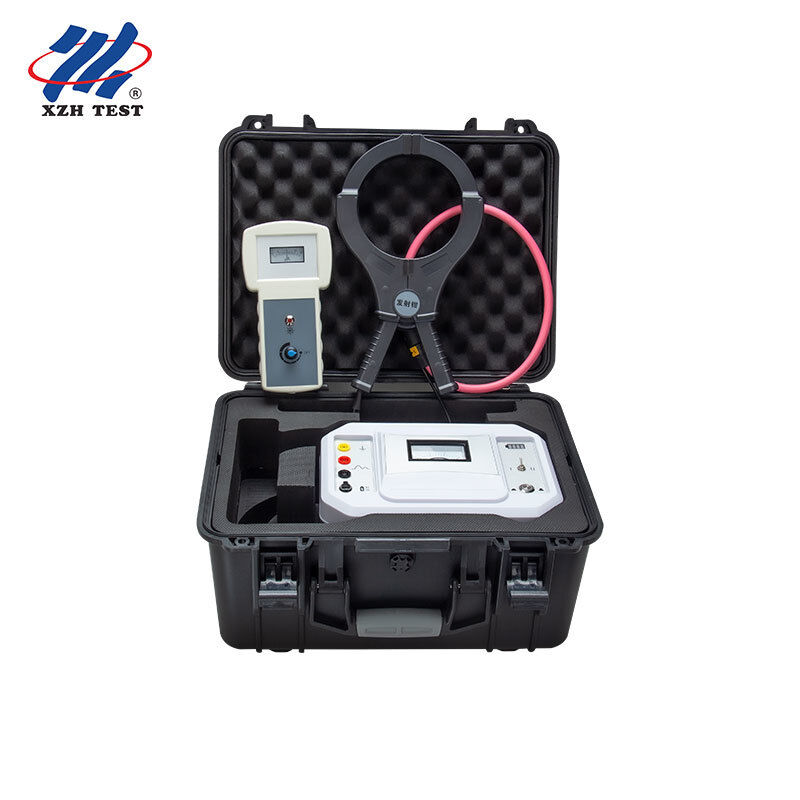

Το όργανο αποτελείται από τον πομπό, τον σφιγκτήρα εκπομπής, τον σφιγκτήρα λήψης και τον δέκτη χειρός.
Πίνακας πομπού: ακροδέκτης γείωσης (γείωση ασφαλείας του εξοπλισμού). θετική έξοδος (συνδεδεμένη με την κόκκινη γραμμή εξόδου). αρνητική έξοδος (συνδεδεμένη με τη μαύρη γραμμή εξόδου). φόρτιση (θύρα φόρτισης DC12V, συνδέστε φορτιστή 12V για φόρτιση). διακόπτης ισχύος? διακόπτης ταχυτήτων ("I" για αναγνώριση καλωδίου απενεργοποιημένου ρεύματος, "II" για αναγνώριση καλωδίου υπό τάση). Ένδειξη μπαταρίας (στάθμη μπαταρίας σε πραγματικό χρόνο όταν λειτουργεί η ενσωματωμένη μπαταρία). αμπερόμετρο (στιγμιαίο μέσο ρεύμα εξόδου).
Δέκτης χειρός: ένα κουμπί ρύθμισης ρυθμίζει την ισχύ του λαμβανόμενου σήματος (δεξιόστροφα για αύξηση, αριστερόστροφα για μείωση, διαθέτει επίσης λειτουργία διακόπτη). ένας συνδετήρας BNC στην κάτω πλευρά συνδέει τον σφιγκτήρα λήψης.
Τεχνικές Παράμετροι
| Είδος |
Προσδιορισμός |
| Μέθοδος αναγνώρισης |
Κρίνεται από την κατεύθυνση αιώρησης του μετρητή-βελόνας |
| Άνοιγμα γνάθου |
Σφιγκτήρας μετάδοσης: Φ125mm; σφιγκτήρας λήψης: Φ200mm |
| Τάση εξόδου |
Gear I (μέθοδος απευθείας σύνδεσης): 150V; Gear II (μέθοδος ζεύξης): 250V |
| Εύρος δοκιμής |
Μέθοδος απευθείας σύνδεσης: 0Ω–1kΩ; μέθοδος ζεύξης: 0Ω–50Ω |
| Ρεύμα παλμού |
0–10 Α |
| Περίοδος παλμών |
2,75 δευτερόλεπτα ανά κύκλο |
| Τροφοδοτικό |
Πομπός: Μπαταρία λιθίου 12VDC. δέκτης χειρός: μπαταρίες μεγέθους 5 (AA). |
Οδηγός λειτουργίας Αναγνώριση ζωντανού καλωδίου — μέθοδος ζεύξης
Δεν απαιτείται καμία λειτουργία στο υπό δοκιμή καλώδιο — απλώς σφίξτε τον σφιγκτήρα εκπομπής στο καλώδιο.
Και τα δύο άκρα της θήκης του καλωδίου πρέπει να είναι καλά γειωμένα, διαφορετικά το ρεύμα ζεύξης μειώνεται καθώς αυξάνεται η αντίσταση γείωσης.
Εάν και τα δύο άκρα της θήκης δεν είναι γειωμένα ή η θήκη έχει σπάσει στη μέση, δεν μπορεί να χρησιμοποιηθεί η μέθοδος ζεύξης.
Κατά τη σύσφιξη, το βέλος στον σφιγκτήρα εκπομπής πρέπει να δείχνει προς το μακρινό άκρο του καλωδίου.
Ο σφιγκτήρας λήψης και ο σφιγκτήρας εκπομπής πρέπει να απέχουν τουλάχιστον 2 μέτρα μεταξύ τους.
1.Συνδέστε την έξοδο του πομπού στον σφιγκτήρα εκπομπής και σφίξτε τον σε κατάλληλη θέση του καλωδίου υπό τάση, με το βέλος του σφιγκτήρα να δείχνει προς το μακρινό άκρο του καλωδίου.
2.Ενεργοποιήστε τον διακόπτη ισχύος του πομπού και επιλέξτε ταχύτητα "II". η λυχνία ισχύος αναβοσβήνει τρεις φορές και η βελόνα του αμπερόμετρου ταλαντεύεται τρεις φορές στην ίδια συχνότητα, εξάγοντας το παλμικό σήμα κυκλικά.
3.Συνδέστε τον σφιγκτήρα λήψης στον δέκτη και σφίξτε τον στο υπό δοκιμή καλώδιο.
4.Σημειώστε ότι το βέλος του σφιγκτήρα λήψης δείχνει προς το μακρινό άκρο του καλωδίου, διαφορετικά η βελόνα ταλαντεύεται αντίθετα.
5.Περιστρέψτε το κουμπί ρύθμισης του δέκτη δεξιόστροφα. όταν ακουστεί ένα "μπιπ" και ανάψει η ενδεικτική λυχνία, ο δέκτης είναι ενεργοποιημένος. Ρυθμίστε την ισχύ του λαμβανόμενου σήματος σε κατάλληλο επίπεδο. Μόνο το καλώδιο που μεταφέρει το σήμα λαμβάνει τότε ένα σήμα του οποίου η συχνότητα ταλάντευσης ταιριάζει με τη συχνότητα μεταγωγής εξόδου του πομπού, με ήχο "μπιπ-μπιπ-μπιπ".
6.Εάν το καλώδιο στόχος δεν μπορεί να αναγνωριστεί με τη μέθοδο ζεύξης, συνιστάται η χρήση της μεθόδου απευθείας σύνδεσης.
Αναγνώριση καλωδίου εκτός ρεύματος — μέθοδος απευθείας σύνδεσης
Μέθοδος καλωδίωσης 1: συνδέστε το κόκκινο καλώδιο δοκιμής στον πυρήνα του καλωδίου (μια φάση αρκεί) και το μαύρο δοκιμαστικό καλώδιο στη γείωση. συνδέστε το μακρινό άκρο αυτής της φάσης στη γη (το στρώμα θωράκισης του καλωδίου και η θωράκιση δεν είναι γειωμένα).
Μέθοδος καλωδίωσης 2: συνδέστε το κόκκινο καλώδιο δοκιμής στον πυρήνα του καλωδίου (μία φάση είναι αρκετή). συνδέστε το μαύρο δοκιμαστικό καλώδιο στη χάλκινη θωράκιση ή στη θωράκιση του καλωδίου. συνδέστε το μακρινό άκρο αυτής της φάσης με τη χάλκινη θωράκιση ή τη θωράκιση του καλωδίου. και ελέγξτε την κατάσταση γείωσης της χάλκινης θωράκισης ή θωράκισης. Η αναγνώριση επηρεάζεται από την κατάσταση γείωσης του συστήματος γείωσης και από το αν η θωράκιση ή η θωράκιση είναι άθικτες, επομένως οι μέθοδοι 1 και 2 δίνουν τα πιο ιδανικά αποτελέσματα.
Εάν η αντίσταση του βρόχου γείωσης είναι πολύ μεγάλη ή αναξιόπιστη, το μεταδιδόμενο σήμα μπορεί να μην φορτώσει ή να ακυρωθεί και το αποτέλεσμα θα είναι κακό. ρυθμίστε την καλωδίωση και χρησιμοποιήστε τη μέθοδο 1 ή τη μέθοδο 2.
1.Ενεργοποιήστε το διακόπτη τροφοδοσίας του πομπού και ρυθμίστε τον διακόπτη ταχυτήτων στο "I". η λυχνία ισχύος αναβοσβήνει τρεις φορές και η βελόνα του αμπερόμετρου ταλαντεύεται τρεις φορές στην ίδια συχνότητα, εξάγοντας το παλμικό σήμα κυκλικά.
2.Συνδέστε τον δέκτη στον σφιγκτήρα λήψης και σφίξτε τον στο υπό δοκιμή καλώδιο.
3.Σημειώστε την κατεύθυνση του βέλους του σφιγκτήρα λήψης (το βέλος δείχνει προς το μακρινό άκρο), διαφορετικά η βελόνα ταλαντεύεται προς την αντίθετη κατεύθυνση.
4.Περιστρέψτε το κουμπί ρύθμισης του δέκτη δεξιόστροφα. όταν ακουστεί ένα "μπιπ" και ανάψει η ενδεικτική λυχνία, ο δέκτης είναι ενεργοποιημένος. Ρυθμίστε την ισχύ του λαμβανόμενου σήματος σε κατάλληλο επίπεδο. μόνο το καλώδιο που μεταφέρει το σήμα λαμβάνει τα ίδιας κατεύθυνσης συνεχόμενα τρία χαρακτηριστικά σήματα, με τη συχνότητα ταλάντευσης να ταιριάζει με τον πομπό και έναν ήχο "μπιπ-μπιπ-μπιπ".
Προφυλάξεις
Αφού εντοπιστεί το προς δοκιμή καλώδιο, πρέπει να πραγματοποιηθεί δοκιμή ακίδας πριν από την κατασκευή, για να διασφαλιστεί η ασφάλεια!
Κατά τη διάρκεια της δοκιμής, η ισχύς του λαμβανόμενου σήματος του δέκτη πρέπει να ρυθμιστεί κατάλληλα — ούτε πολύ μεγάλη ούτε πολύ μικρή — και πρέπει να ρυθμιστεί στο αρχικό άκρο πριν από τη δοκιμή. δεν πρέπει να ρυθμίζεται κατά τη διάρκεια της δοκιμής.
Όταν ο σφιγκτήρας λήψης στερεωθεί στο υπό δοκιμή καλώδιο, βεβαιωθείτε ότι οι σιαγόνες έχουν καλή επαφή. σκόνη, κενά ή χαλαρή εφαρμογή θα επηρεάσουν τη λήψη του σήματος.
Εάν η ταλάντευση της βελόνας δεν είναι εμφανής επί τόπου, ελέγξτε εάν ο σφιγκτήρας λήψης έχει καλή επαφή.
Κατά τον εντοπισμό ενός καλωδίου υπό τάση, εάν η παρεμβολή είναι τόσο σοβαρή που ο σφιγκτήρας λήψης κορεσθεί μαγνητικά και δεν μπορεί να λάβει το σήμα, συνιστάται να χρησιμοποιήσετε τη μέθοδο απενεργοποίησης.
Το όργανο μπορεί να βραχυκυκλωθεί απευθείας για δοκιμή.
Όταν η συχνότητα περιστροφής της βελόνας του δέκτη δεν ταιριάζει με τον πομπό ή το πλάτος αιώρησης είναι πολύ μικρό, το σήμα είναι πολύ αδύναμο — περιστρέψτε το κουμπί ρύθμισης δεξιόστροφα για να αυξήσετε την ισχύ του λαμβανόμενου σήματος.
Όταν η βελόνα του δέκτη ταλαντεύεται ακανόνιστα ή καθόλου, η παρεμβολή είναι πολύ ισχυρή ή το υπό δοκιμή καλώδιο δεν είναι το καλώδιο στόχος.
Το όργανο μπορεί να χρησιμοποιηθεί σε εσωτερικούς και εξωτερικούς χώρους, αλλά πρέπει να αποφεύγεται η βροχή, τα διαβρωτικά αέρια, η έντονη σκόνη και τα μέρη με υψηλή θερμοκρασία. Ο χειριστής θα πρέπει να έχει γενικές γνώσεις ηλεκτρικού εξοπλισμού ή οργάνων. Είναι ένα όργανο υψηλής ακρίβειας και πρέπει να προστατεύεται από ισχυρούς κραδασμούς. Η επισκευή, η φροντίδα και η προσαρμογή πρέπει να γίνονται από επαγγελματίες. Φορτίζετε και συντηρείτε τον πομπό μία φορά κάθε 2 μήνες για να αποφύγετε τη ζημιά της μπαταρίας.
常问问题
Q1. Τι πρόβλημα επιλύει το Αναγνωριστικό καλωδίου XHSB505B;
Επιλύει το επιτόπιο πρόβλημα του "ποιο καλώδιο είναι αυτό που ψάχνουμε" κατά την τοποθέτηση καλωδίων τροφοδοσίας, τη μετατόπιση, τη συντήρηση και τον χειρισμό σφαλμάτων — ειδικά σε αυλάκια καλωδίων όπου πολλά καλώδια ίδιας προδιαγραφής είναι τοποθετημένα μαζί — βοηθώντας στην αποφυγή λανθασμένου πριονίσματος ή επανασύνδεσης του λάθος καλωδίου.
Ε2. Πώς κρίνεται το αποτέλεσμα της ταυτοποίησης;
Με την κατεύθυνση της ταλάντευσης της βελόνας του μετρητή: μόνο το καλώδιο που μεταφέρει το εφαρμοζόμενο σήμα λαμβάνει τα ίδιας κατεύθυνσης συνεχόμενα τρία χαρακτηριστικά σήματα, η συχνότητα ταλάντευσης ταιριάζει με τον πομπό και εκπέμπεται ένας ήχος "μπιπ-μπιπ-μπιπ". Το βέλος του σφιγκτήρα λήψης (και του σφιγκτήρα εκπομπής) πρέπει να δείχνει προς το μακρινό άκρο του καλωδίου, διαφορετικά η βελόνα ταλαντεύεται αντίθετα.
Ε3. Ποιες είναι οι κύριες τεχνικές παράμετροι;
Αναγνώριση με κατεύθυνση αιώρησης μετρητή-βελόνας. σιαγόνα σφιγκτήρα μετάδοσης Φ125mm και σιαγόνα σφιγκτήρα λήψης Φ200mm. Τάση εξόδου 150V (γρανάζι I) και 250V (γρανάζι ΙΙ). εύρος δοκιμής 0Ω–1kΩ (απευθείας σύνδεση) και 0Ω–50Ω (σύζευξη). ρεύμα παλμού 0–10A; περίοδος παλμού 2,75 δευτ. ανά κύκλο. τροφοδοτικό Μπαταρία λιθίου 12VDC (πομπός) και μπαταρίες μεγέθους 5 (AA) (δέκτης χειρός).
Q4. Τι πρέπει να προσέξετε κατά την αναγνώριση ενός καλωδίου υπό τάση με τη μέθοδο ζεύξης;
Δεν απαιτείται λειτουργία στο υπό δοκιμή καλώδιο. Και τα δύο άκρα του περιβλήματος πρέπει να είναι καλά γειωμένα (διαφορετικά το ρεύμα ζεύξης πέφτει καθώς αυξάνεται η αντίσταση γείωσης) και εάν τα άκρα του περιβλήματος δεν είναι γειωμένα ή το περίβλημα σπάσει στη μέση, δεν μπορεί να χρησιμοποιηθεί η μέθοδος ζεύξης. Κατά τη σύσφιξη, το βέλος του σφιγκτήρα πρέπει να δείχνει προς το μακρινό άκρο του καλωδίου και ο σφιγκτήρας λήψης και ο σφιγκτήρας εκπομπής πρέπει να απέχουν τουλάχιστον 2 μέτρα μεταξύ τους.
Q5. Τι περιλαμβάνεται στη συσκευασία;
Η συσκευασία περιλαμβάνει 1 πομπό, 1 δέκτη, 1 φορτιστή, 1 κόκκινη γραμμή εξόδου, 1 μαύρη γραμμή εξόδου, 1 σφιγκτήρα εκπομπής, 1 σφιγκτήρα λήψης και 2 μπαταρίες μεγέθους 5 (AA). Εντός ενός έτους από την αγορά, τα ποιοτικά προβλήματα επισκευάζονται δωρεάν και η επισκευή και η τεχνική εξυπηρέτηση παρέχονται εφ' όρου ζωής.
