XHSB505B Αναγνωριστικό Καλωδίων — Εντοπιστής Βλαβών Καλωδίων 产品特性
Ακριβής και αξιόπιστη αναγνώριση.
Μεγάλο σιαγόνα αναγνώρισης κατάλληλο για διάφορα καλώδια.
Εξαιρετικά απλή λειτουργία.
Σαφής και διαισθητική ένδειξη.
Κύρια μονάδα και αξεσουάρ είναι φορητά και τακτοποιημένα.
Η ισχύς του ληφθέντος σήματος του δέκτη είναι ρυθμιζόμενη.
Μπορούν να ελεγχθούν τόσο τα ενεργά όσο και τα μη ενεργά καλώδια.
Μικρό και φορητό, ελαφρύ.
Αρχή Λειτουργίας Ανίχνευση μη ενεργού καλωδίου
Ο πομπός παράγει κυρίως ένα ειδικό παλμικό σήμα, το οποίο εφαρμόζεται μέσω μιας γραμμής σύνδεσης στο καλώδιο που πρέπει να αναγνωριστεί. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, παράγεται ένα επαγόμενο σήμα σύμφωνα με το εκπεμπόμενο σήμα κατά μήκος του καλωδίου. Στο χώρο, χρησιμοποιείται ένας δαγκάνας λήψης υψηλής ευαισθησίας μαζί με τον φορητό δέκτη για την ανίχνευση όλων των καλωδίων, και σύμφωνα με την ένδειξη του μετρητή του δέκτη, μπορεί να βρεθεί με ακρίβεια το καλώδιο που φέρει το εφαρμοζόμενο σήμα (δηλαδή, το μη ενεργό καλώδιο που πρέπει να αναγνωριστεί).
Ανίχνευση ενεργού καλωδίου
Ο πομπός παράγει το ειδικό παλμικό σήμα, το οποίο εφαρμόζεται μέσω της ειδικής δαγκάνας εκπομπής σε ένα σημείο του ενεργού καλωδίου που πρέπει να αναγνωριστεί. Σύμφωνα με την αρχή της ηλεκτρομαγνητικής επαγωγής, παράγεται ένα επαγόμενο σήμα σύμφωνα με το εκπεμπόμενο σήμα κατά μήκος του καλωδίου. Στο χώρο, χρησιμοποιούνται η δαγκάνα λήψης υψηλής ευαισθησίας και ο φορητός δέκτης για την ανίχνευση όλων των καλωδίων, και σύμφωνα με την ένδειξη του δέκτη, μπορεί να βρεθεί με ακρίβεια το καλώδιο που φέρει το εφαρμοζόμενο σήμα (δηλαδή, το ενεργό καλώδιο που πρέπει να αναγνωριστεί).
Προτεινόμενοι Χρήστες και Εφαρμογές
Αυτό το όργανο είναι αφιερωμένο στην αναγνώριση καλωδίων — δηλαδή, στον προσδιορισμό ποιο από πολλά καλώδια είναι ο στόχος — αντί για τον εντοπισμό βλαβών. Λειτουργεί τόσο σε ενεργά όσο και σε μη ενεργά καλώδια και είναι ιδιαίτερα κατάλληλο για:
1. Ομάδες κατασκευής και εγκατάστασης καλωδίων
Για γρήγορο προσδιορισμό "ποιο καλώδιο είναι αυτό που ψάχνουμε" κατά τη διάρκεια της τοποθέτησης, μετακίνησης, συντήρησης και χειρισμού βλαβών, χρησιμοποιώντας είτε τη μέθοδο άμεσης σύνδεσης είτε τη μέθοδο σύζευξης.
2. Ομάδες που εργάζονται σε τάφρους και σήραγγες καλωδίων
Για την αναγνώριση του καλωδίου-στόχου μεταξύ πολλών καλωδίων της ίδιας προδιαγραφής που είναι τοποθετημένα σε πυκνούς τάφρους και μεγάλες σήραγγες, όπου η κατεύθυνση της απόκλισης της βελόνας του μετρητή δίνει μια διαισθητική και αξιόπιστη κρίση.
3. Συνεργεία συντήρησης και χειρισμού βλαβών καλωδίων
Για την αναγνώριση καλωδίων πριν από την υποχρεωτική δοκιμή με αιχμή πριν την κατασκευή, και για την αναγνώριση ενός ενεργού καλωδίου χωρίς να πραγματοποιηθεί καμία ενέργεια στο καλώδιο υπό δοκιμή (μέθοδος σύζευξης).
Τεχνικές Παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Μέθοδος αναγνώρισης |
Κρίση από την κατεύθυνση της απόκλισης της βελόνας του μετρητή |
| Άνοιγμα σιαγόνας |
Δαγκάνα εκπομπής: Φ125mm; δαγκάνα λήψης: Φ200mm |
| Τάση εξόδου |
Κλίμακα Ι (μέθοδος άμεσης σύνδεσης): 150V; Κλίμακα ΙΙ (μέθοδος σύζευξης): 250V |
| Εύρος δοκιμής |
Μέθοδος άμεσης σύνδεσης: 0Ω–1kΩ; μέθοδος σύζευξης: 0Ω–50Ω |
| Παλμικό ρεύμα |
0–10A |
| Περίοδος παλμού |
2.75s ανά κύκλο |
| Τροφοδοσία |
Πομπός: μπαταρία λιθίου 12VDC; φορητός δέκτης: μπαταρίες μεγέθους 5 (AA) |
Διάταξη Οργάνου

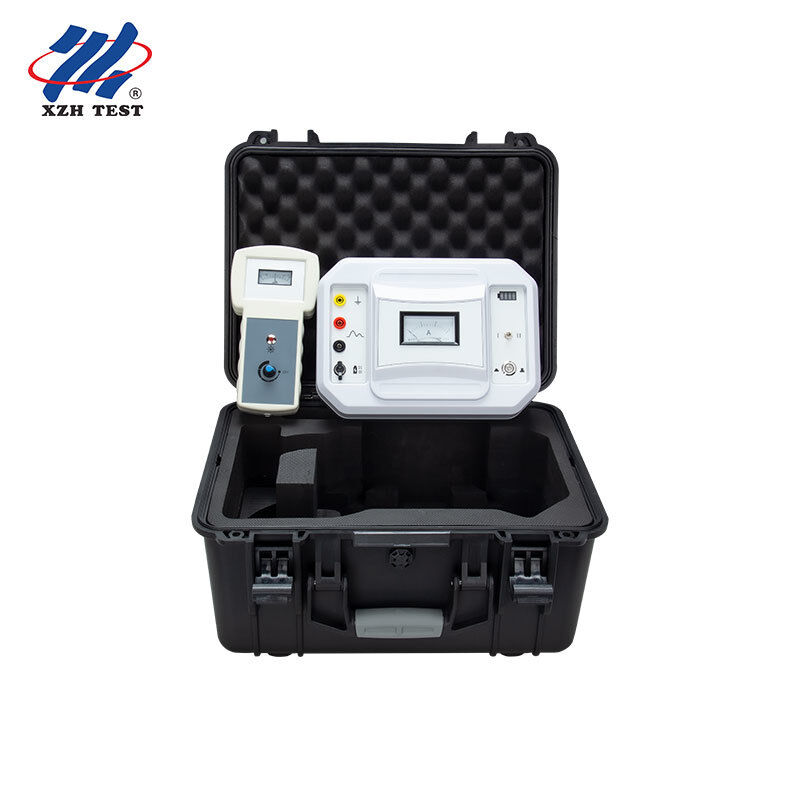

Το όργανο αποτελείται από τον πομπό, τη δαγκάνα εκπομπής, τη δαγκάνα λήψης και τον φορητό δέκτη.
Πίνακας πομπού — ακροδέκτης γείωσης: ο ακροδέκτης ασφαλούς γείωσης του εξοπλισμού. θετική έξοδος: θετική έξοδος πομπού, συνδεδεμένη με την κόκκινη γραμμή εξόδου. αρνητική έξοδος: αρνητική έξοδος πομπού, συνδεδεμένη με τη μαύρη γραμμή εξόδου. φόρτιση: θύρα φόρτισης DC12V, συνδέστε έναν φορτιστή 12V για να ξεκινήσει η φόρτιση. διακόπτης τροφοδοσίας: ενεργοποιεί/απενεργοποιεί την τροφοδοσία λειτουργίας. διακόπτης κλίμακας: "I" για αναγνώριση μη ενεργού καλωδίου και "II" για αναγνώριση ενεργού καλωδίου. ενδείκτης μπαταρίας: δείχνει το επίπεδο της μπαταρίας σε πραγματικό χρόνο όταν η ενσωματωμένη μπαταρία λειτουργεί. αμπερόμετρο: εμφανίζει τη στιγμιαία μέση τιμή του ρεύματος εξόδου.
Φορητός δέκτης — ένα κουμπί ρύθμισης ρυθμίζει την ισχύ του ληφθέντος σήματος (δεξιόστροφα για αύξηση, αριστερόστροφα για μείωση. έχει επίσης λειτουργία διακόπτη). Ένας σύνδεσμος BNC στην κάτω πλευρά χρησιμοποιείται για τη σύνδεση της δαγκάνας λήψης για τη λήψη του σήματος.
Οδηγός Λειτουργίας Αναγνώριση μη ενεργού καλωδίου — μέθοδος άμεσης σύνδεσης
Μέθοδος καλωδίωσης 1: συνδέστε το καλώδιο δοκιμής κόκκινο του πομπού στον πυρήνα του καλωδίου (αρκεί μία φάση) και το καλώδιο δοκιμής μαύρο στη γείωση. συνδέστε το μακρινό άκρο αυτής της φάσης στη γείωση (η θωράκιση ή η θωράκιση του καλωδίου δεν είναι γειωμένη).
Μέθοδος καλωδίωσης 2: συνδέστε το καλώδιο δοκιμής κόκκινο στον πυρήνα του καλωδίου (αρκεί μία φάση). συνδέστε το καλώδιο δοκιμής μαύρο στη χάλκινη θωράκιση ή στη θωράκιση του καλωδίου. συνδέστε το μακρινό άκρο αυτής της φάσης στη χάλκινη θωράκιση ή στη θωράκιση του καλωδίου. και ελέγξτε την κατάσταση γείωσης της χάλκινης θωράκισης ή της θωράκισης. Η αναγνώριση ενός καλωδίου επηρεάζεται από την κατάσταση γείωσης του συστήματος γείωσης και από το αν η θωράκιση ή η θωράκιση του καλωδίου είναι άθικτη, οπότε οι μέθοδοι 1 και 2 δίνουν τα πιο ιδανικά αποτελέσματα.
Εάν η αντίσταση του βρόχου γείωσης του συστήματος γείωσης είναι πολύ μεγάλη ή αναξιόπιστη, το εκπεμπόμενο σήμα μπορεί να μην φορτωθεί ή να ακυρωθεί και το αποτέλεσμα αναγνώρισης θα είναι κακό. Σε αυτήν την περίπτωση, προσαρμόστε την καλωδίωση και χρησιμοποιήστε τη μέθοδο 1 ή τη μέθοδο 2.
Βήματα λειτουργίας
1.Ενεργοποιήστε τον διακόπτη τροφοδοσίας του πομπού και ρυθμίστε τον διακόπτη κλίμακας στο "I". το φως τροφοδοσίας αναβοσβήνει τρεις φορές και η βελόνα του αμπερόμετρου αποκλίνει επίσης τρεις φορές με την ίδια συχνότητα, εκπέμποντας παλμικό σήμα κυκλικά.
2.Συνδέστε τον δέκτη στη δαγκάνα λήψης και τοποθετήστε τη δαγκάνα λήψης στο καλώδιο υπό δοκιμή.
3.Σημειώστε την κατεύθυνση του βέλους της δαγκάνας λήψης (το βέλος δείχνει προς το μακρινό άκρο), αλλιώς η βελόνα αποκλίνει προς την αντίθετη κατεύθυνση.
4.Περιστρέψτε το κουμπί ρύθμισης του δέκτη δεξιόστροφα. όταν ακούγεται ένας "μπιπ" και ανάβει η ενδεικτική λυχνία, ο δέκτης είναι ενεργοποιημένος. Στη συνέχεια, ρυθμίστε την ισχύ του ληφθέντος σήματος σε ένα κατάλληλο επίπεδο. Αυτή τη στιγμή μόνο το καλώδιο που φέρει το σήμα λαμβάνει συνεχή τρία χαρακτηριστικά σήματα της ίδιας κατεύθυνσης. η συχνότητα απόκλισης του σήματος ταιριάζει με τη συχνότητα του πομπού και εκπέμπεται ένας ήχος "μπιπ-μπιπ-μπιπ".
Αναγνώριση ενεργού καλωδίου — μέθοδος σύζευξης
Δεν απαιτείται καμία ενέργεια στο καλώδιο υπό δοκιμή — απλώς τοποθετήστε τη δαγκάνα εκπομπής στο καλώδιο.
Και τα δύο άκρα του περιβλήματος του καλωδίου πρέπει να είναι καλά γειωμένα, αλλιώς το ρεύμα σύζευξης μειώνεται καθώς η αντίσταση γείωσης αυξάνεται.
Εάν και τα δύο άκρα του περιβλήματος δεν είναι γειωμένα, ή το περίβλημα είναι σπασμένο στη μέση, η μέθοδος σύζευξης δεν μπορεί να χρησιμοποιηθεί.
Όταν η δαγκάνα εκπομπής είναι τοποθετημένη στο καλώδιο, το βέλος στη δαγκάνα πρέπει να δείχνει προς το μακρινό άκρο του καλωδίου.
Η δαγκάνα λήψης και η δαγκάνα εκπομπής πρέπει να απέχουν τουλάχιστον 2μ.
操作步骤
1.Συνδέστε την έξοδο του πομπού στη δαγκάνα εκπομπής και τοποθετήστε την σε κατάλληλη θέση του ενεργού καλωδίου που πρέπει να αναγνωριστεί, με το βέλος της δαγκάνας να δείχνει προς το μακρινό άκρο του καλωδίου.
2.Ενεργοποιήστε τον διακόπτη τροφοδοσίας του πομπού και επιλέξτε την κλίμακα "II". το φως τροφοδοσίας αναβοσβήνει τρεις φορές και η βελόνα του αμπερόμετρου αποκλίνει τρεις φορές με την ίδια συχνότητα, εκπέμποντας παλμικό σήμα κυκλικά.
3.Συνδέστε τη δαγκάνα λήψης στον δέκτη και τοποθετήστε την στο καλώδιο υπό δοκιμή.
4.Σημειώστε ότι το βέλος της δαγκάνας λήψης δείχνει προς το μακρινό άκρο του καλωδίου, αλλιώς η βελόνα αποκλίνει αντίθετα.
5.Περιστρέψτε το κουμπί ρύθμισης του δέκτη δεξιόστροφα. όταν ακούγεται ένας "μπιπ" και ανάβει η ενδεικτική λυχνία, ο δέκτης είναι ενεργοποιημένος. Ρυθμίστε την ισχύ του ληφθέντος σήματος σε ένα κατάλληλο επίπεδο. Μόνο τότε το καλώδιο που φέρει το σήμα λαμβάνει ένα σήμα του οποίου η συχνότητα απόκλισης ταιριάζει με τη συχνότητα μεταγωγής εξόδου του πομπού, και εκπέμπεται ένας ήχος "μπιπ-μπιπ-μπιπ".
6.Εάν το καλώδιο-στόχος δεν μπορεί να αναγνωριστεί με τη μέθοδο σύζευξης, συνιστάται η χρήση της μεθόδου άμεσης σύνδεσης.
Προφυλάξεις
Κατά τη διάρκεια των δοκιμών, η ισχύς του ληφθέντος σήματος του δέκτη πρέπει να ρυθμίζεται κατάλληλα — ούτε πολύ μεγάλη ούτε πολύ μικρή.
Αφού αναγνωριστεί το καλώδιο υπό δοκιμή, πρέπει να πραγματοποιηθεί δοκιμή με αιχμή πριν από την κατασκευή, για να διασφαλιστεί η ασφάλεια!
Όταν η δαγκάνα λήψης είναι τοποθετημένη στο καλώδιο υπό δοκιμή, βεβαιωθείτε ότι οι σιαγόνες έχουν καλή επαφή. Η σκόνη στις σιαγόνες, τα κενά στην επαφή ή μια χαλαρή εφαρμογή θα επηρεάσουν την λήψη σήματος.
Εάν η απόκλιση της βελόνας δεν είναι εμφανής στο χώρο, ελέγξτε αν η δαγκάνα λήψης έχει καλή επαφή.
Κατά την αναγνώριση ενός ενεργού καλωδίου, εάν η παρεμβολή είναι τόσο σοβαρή που η δαγκάνα λήψης κορεστεί μαγνητικά και δεν μπορεί να λάβει το σήμα, συνιστάται η χρήση της μεθόδου μη ενεργού καλωδίου αντ' αυτού.
Το όργανο μπορεί να βραχυκυκλωθεί απευθείας για δοκιμή.
Όταν η συχνότητα απόκλισης της βελόνας του δέκτη δεν ταιριάζει με τον πομπό, ή το πλάτος απόκλισης είναι πολύ μικρό, το ληφθέν σήμα είναι πολύ ασθενές — περιστρέψτε το κουμπί ρύθμισης δεξιόστροφα για να αυξήσετε την ισχύ του ληφθέντος σήματος.
Όταν η βελόνα του δέκτη αποκλίνει ακανόνιστα ή καθόλου, το σήμα παρεμβολής είναι πολύ ισχυρό, ή το καλώδιο υπό δοκιμή δεν είναι το καλώδιο-στόχος.
Διαβάστε το εγχειρίδιο λεπτομερώς και παρατηρήστε τις σχετικές προφυλάξεις. Το όργανο μπορεί να χρησιμοποιηθεί σε εσωτερικούς και εξωτερικούς χώρους, αλλά πρέπει να αποφεύγονται βροχή, διαβρωτικά αέρια, βαριά σκόνη και χώροι υψηλής θερμοκρασίας. Ο χειριστής πρέπει να έχει γενικές γνώσεις ηλεκτρικού εξοπλισμού ή οργάνων. Πρόκειται για όργανο υψηλής ακρίβειας και πρέπει να προστατεύεται από ισχυρούς κραδασμούς. Η επισκευή, η φροντίδα και η ρύθμιση πρέπει να γίνονται από επαγγελματίες. Φορτίστε και συντηρήστε τον πομπό κάθε 2 μήνες για να αποφύγετε ζημιά στην μπαταρία. Η ισχύς του ληφθέντος σήματος του δέκτη πρέπει να ρυθμίζεται στο άκρο εκκίνησης πριν από τη δοκιμή (ούτε πολύ μεγάλη ούτε πολύ μικρή) και δεν πρέπει να ρυθμίζεται κατά τη διάρκεια της δοκιμής.
常问问题
Ε1. Για τι χρησιμοποιείται το Αναγνωριστικό Καλωδίων XHSB505B;
Αναγνωρίζει ποιο καλώδιο είναι ο στόχος μεταξύ πολλών καλωδίων κατά την τοποθέτηση, μετακίνηση, συντήρηση και χειρισμό βλαβών καλωδίων ισχύος — ειδικά σε τάφρους καλωδίων με πολλά καλώδια της ίδιας προδιαγραφής. Μπορεί να αναγνωρίσει τόσο ενεργά όσο και μη ενεργά καλώδια.
Ε2. Ποια είναι η διαφορά μεταξύ της μεθόδου άμεσης σύνδεσης και της μεθόδου σύζευξης;
Η μέθοδος άμεσης σύνδεσης είναι για μη ενεργά καλώδια: η έξοδος του πομπού συνδέεται στον πυρήνα του καλωδίου (ή στη χάλκινη θωράκιση/θωράκιση), με εύρος δοκιμής 0Ω–1kΩ και κλίμακα Ι (150V). Η μέθοδος σύζευξης είναι για ενεργά καλώδια: η δαγκάνα εκπομπής τοποθετείται στο καλώδιο χωρίς χειρισμό του καλωδίου, με εύρος δοκιμής 0Ω–50Ω και κλίμακα ΙΙ (250V). και τα δύο άκρα του περιβλήματος πρέπει να είναι καλά γειωμένα.
Ε3. Πώς κρίνεται το αποτέλεσμα της αναγνώρισης;
Από την κατεύθυνση της απόκλισης της βελόνας του μετρητή: μόνο το καλώδιο που φέρει το σήμα λαμβάνει συνεχή τρία χαρακτηριστικά σήματα της ίδιας κατεύθυνσης, η συχνότητα απόκλισης ταιριάζει με τον πομπό, και εκπέμπεται ένας ήχος "μπιπ-μπιπ-μπιπ". Το βέλος της δαγκάνας λήψης (και της δαγκάνας εκπομπής) πρέπει να δείχνει προς το μακρινό άκρο του καλωδίου, αλλιώς η βελόνα αποκλίνει προς την αντίθετη κατεύθυνση.
Ε4. Ποιες είναι οι κύριες τεχνικές παράμετροι;
Αναγνώριση από την κατεύθυνση της απόκλισης της βελόνας του μετρητή. σιαγόνα δαγκάνας εκπομπής Φ125mm και σιαγόνα δαγκάνας λήψης Φ200mm. τάση εξόδου 150V (κλίμακα Ι) και 250V (κλίμακα ΙΙ). εύρος δοκιμής 0Ω–1kΩ (άμεση) και 0Ω–50Ω (σύζευξη). παλμικό ρεύμα 0–10A. περίοδος παλμού 2.75s ανά κύκλο. τροφοδοσία μπαταρία λιθίου 12VDC (πομπός) και μπαταρίες μεγέθους 5 (AA) (φορητός δέκτης).
Ε5. Τι περιλαμβάνεται στη συσκευασία και τι πρέπει να σημειωθεί για την ασφάλεια;
Η συσκευασία περιλαμβάνει 1 πομπό, 1 δέκτη, 1 φορτιστή, 1 κόκκινο καλώδιο εξόδου, 1 μαύρο καλώδιο εξόδου, 1 δαγκάνα εκπομπής, 1 δαγκάνα λήψης και 2 μπαταρίες μεγέθους 5 (AA). Για λόγους ασφαλείας, αφού αναγνωριστεί το καλώδιο υπό δοκιμή, πρέπει να πραγματοποιηθεί δοκιμή με αιχμή πριν από την κατασκευή. Κατά την αναγνώριση ενός ενεργού καλωδίου, και τα δύο άκρα του περιβλήματος πρέπει να είναι καλά γειωμένα και οι δαγκάνες λήψης και εκπομπής πρέπει να απέχουν τουλάχιστον 2μ.
