XHZS506YS Ενεργό Συσκευή Ταυτοποίησης Καλωδίων
Το XHZS506YS είναι μια συσκευή διάτρησης καλωδίων με τηλεχειρισμό που έχει κατασκευαστεί για να προσδιορίζει θετικά αν ένα θαμμένο ή ήδη τεθεί καλώδιο ηλεκτρικής ενέργειας είναι ενεργό πριν από την κοπή, την μετακίνηση ή το πριόνι.Με την εκτέλεση μιας ελεγχόμενης μηχανικής τρύπωσης, αναγκάζει ένα ενεργοποιημένο καλώδιο να συντομεύσει στο έδαφος ή μεταξύ των φάσεων και να παράγει ένα αναμφισβήτητο τόξο, ενώ ένα καλώδιο χωρίς ενέργεια δεν δείχνει καμία αντίδραση.Αυτό εξαλείφει τον θανατηφόρο κίνδυνο να μπερδευτεί ένα ζωντανό καλώδιο σε χώρους ανασκαφής και επισκευής..
Σχεδιασμένο για:Δήμαρχοι οδικοί και σιδηροδρομικοί εργολάβοι, ομάδες κατασκευής τηλεπικοινωνιών και οπτικών καλωδίων, εργολάβοι αγωγών φυσικού αερίου και νερού, ηλεκτρικοί μηχανικοί βιομηχανικών εγκαταστάσεων,και κέντρα κατάρτισης ασφάλειας που πρέπει να επιβεβαιώνουν θετικά την ταυτότητα των θαμμένων καλωδίων ηλεκτρικής ενέργειας πριν από οποιαδήποτε ανασκαφή, κοπή ή πριονιστική εργασία.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Σχήμα |
XHZS506YS |
| Σκοπευτής (σώμα του όπλου) |
Δύο σώματα πυροβόλων (διπλή διάταξη πυροβόλων) |
| Απόσταση τηλεχειρισμού |
Πάνω από 10 μέτρα, περνάει μέσα από τοίχους. |
| Διάρκεια καλωδίου ελέγχου |
5 μέτρα |
| Κλιβάνιο σύμπλεξης |
φ30 150 mm |
| Ηλεκτρική τροφοδοσία |
Η φόρτιση AC 220V / 50Hz· ενσωματωμένη μπαταρία λιθίου |
| Χρόνος λειτουργίας της μπαταρίας |
Περισσότερες από 10 ώρες συνεχούς εργασίας |
| Κατηγορίες φυσίγγων |
Μαύρο / Μπλε / Κίτρινο / Κόκκινο (ελάχιστη έως μέγιστη ισχύς) |
| Συνιστώμενο φυσίγγιο |
Κίτρινο για 35kV και κάτω· Κόκκινο (S1 κόκκινο, 6,8×11mm) για πάνω από 35kV |
| Προδιαγραφές νυχιών |
PS27C8 / PS37C8 / PS47C8 / PS52C8 για καλώδια μήκους 30 ′′ 100 mm |
| Τυπικό πακέτο |
S1 κόκκινο (επίπεδο ισχύος 5) φυσίγγια ×50· καρφιά PS52C8 ×50 |
Βασικά χαρακτηριστικά
Δύο σωλήνες πυροβολικού τρυπούν το καλώδιο και δημιουργούν ένα γνήσιο σημείο βραχυκυκλώματος για μια οριστική εξέταση ζωντανού/νεκρού.
Όταν τα δύο σώματα των πυροβόλων είναι σε γωνία που δεν είναι 120°, τουλάχιστον ένα πυροβόλο ολοκληρώνει πάντα την τρύπα σε τρι-φασικά καλώδια.
Ασύρματα τηλεχειριστήρια με εμβέλεια άνω των 10 μέτρων, επιτρέποντας στον χειριστή να πυροβολεί από πίσω από τοίχο.
Διπλή χρήση εναλλασσόμενου και συνεχούς ρεύματος με ενσωματωμένη μπαταρία λιθίου και αποθήκευση ενέργειας μεγάλης χωρητικότητας, για περισσότερες από 10 ώρες συνεχούς εργασίας.
Η ανθρώπινη φωνή συγχρονίζεται με την οθόνη LCD για γρήγορη, καθοδηγούμενη λειτουργία.

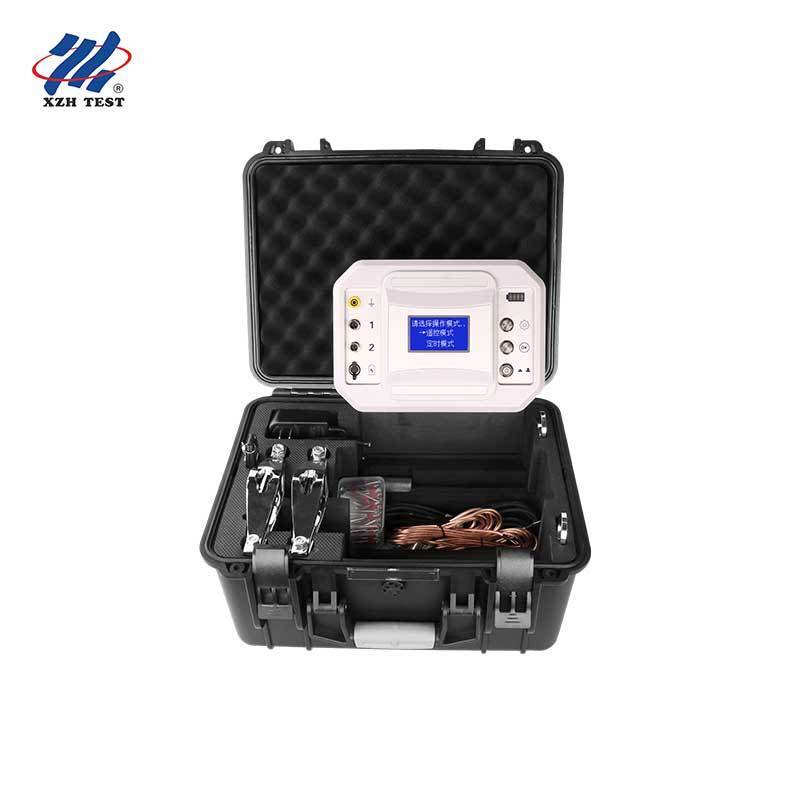

Είναι αρκετά συμπαγές και ελαφρύ για χρήση στο πεδίο και παρέχεται ως πλήρες σετ με ελεγκτή, τηλεχειριστήριο, καλώδια, γήπεδο, φυσίγγια και καρφιά.
Διαμόρφωση διπλού όπλου και επιλογή φυσίγγων
Γιατί ένα σύνολο δύο όπλων;
Τα καλώδια τριών φάσεων συνήθως τοποθετούνται σε μια διάταξη τριφυλλιού, έτσι ώστε ένα μόνο όπλο να μπορεί να πυροβολήσει στο κενό μεταξύ δύο φάσεων και να χάσει τον αγωγό.Ένα σύνολο διπλών όπλων τοποθετημένο σε γωνία που δεν είναι 120 ° εγγυάται ότι τουλάχιστον ένα όπλο επιτυγχάνει πραγματική τρύπα και σχηματίζει το σημείο βραχυκυκλώματος που απαιτείται για έγκυρη ταυτοποίηση.
Δυναμικές κατηγορίες των φυσίγγων
Το κίτρινο (S1 κίτρινο) συνιστάται για καλώδια 35kV και κάτω, ενώ το κόκκινο (S1 κόκκινο, 6,8×11mm) ταιριάζει σε καλώδια άνω των 35kV.
Επιλογή νυχιών
Τα καρφιά PS27C8, PS37C8, PS47C8 και PS52C8 αντιστοιχούν σε διαμέτρους καλωδίου από 30 mm έως 100 mm, έτσι ώστε να μπορεί να ταιριάζει το σωστό καρφί με το καλώδιο που προσδιορίζεται.
Τυπικό πακέτο
Κάθε πλοίο έχει δύο όπλα, έναν ελεγκτή, ένα τηλεχειριστήριο, καλώδια σύνδεσης, ένα γήπεδο, καλώδια γης,και μια προμήθεια εκκίνησης 50 S1 κόκκινων (επίπεδο ισχύος 5) φυσίγγων συν 50 καρφιά PS52C8.
Γενικές ερωτήσεις
Ε: Για ποιους είναι σχεδιασμένη η συσκευή αναγνώρισης καλωδίου ζωντανής μετάδοσης XHZS506YS;
Κατασκευάζεται για δήμους οδικών και σιδηροδρομικών ομάδων σκάψης, ομάδες κατασκευής τηλεπικοινωνιών και οπτικών καλωδίων, εργολάβους αγωγών αερίου και νερού, ηλεκτρικά τμήματα βιομηχανικών εγκαταστάσεων,και κέντρα κατάρτισης ασφάλειας που πρέπει να επιβεβαιώνουν θετικά την ταυτότητα των θαμμένων καλωδίων ηλεκτρικής ενέργειας πριν από οποιαδήποτε ανασκαφή, κοπή ή πριονιστική εργασία.
Ε2: Πώς η συσκευή ξεχωρίζει ένα καλώδιο με ενεργειακή ενέργεια από ένα καλώδιο χωρίς ενέργεια;
Μόλις το σώμα του όπλου κολλήσει στο καλώδιο και γείρει αξιόπιστα, ο ελεγκτής πυροβολεί από απόσταση ένα καρφί μέσα από το καλώδιο για να το συντομεύσει στο έδαφος ή μεταξύ των φάσεων.Ένα ενεργό καλώδιο παράγει μια έκρηξη τόξου την στιγμή της τρύπησης, ενώ ένα απενεργοποιημένο καλώδιο δεν δείχνει καμία αντίδραση, έτσι ώστε το πλήρωμα να ξέρει ότι είναι ασφαλές να προχωρήσει.
Ε3: Γιατί να επιλέξετε την έκδοση διπλού όπλου αντί για ένα μόνο όπλο;
Ένα μόνο όπλο μπορεί να πυροβολήσει στο κενό μεταξύ των φάσεων ενός τριφασικού καλωδίου και να χάσει τον αγωγό, έτσι ώστε να μην σχηματιστεί πραγματικό βραχυκύκλωμα.Ένα σύνολο διπλών όπλων τοποθετημένο σε γωνία που δεν είναι 120 ° εγγυάται ότι τουλάχιστον ένα όπλο επιτυγχάνει ένα πραγματικό σημείο διάτρησης και βραχυκυκλώματος.
Ε4: Πώς μπορώ να επιλέξω το σωστό φυσίγγιο και καρφί;
Τα φυσίγγια είναι βαθμολογημένα σε μαύρο, μπλε, κίτρινο και κόκκινο από την ελάχιστη έως τη μέγιστη ισχύ.Πυράκια PS27C8, PS37C8, PS47C8 και PS52C8 ταιριάζουν με διαμέτρους καλωδίων από 30 έως 100 mm, και το τυποποιημένο πακέτο περιλαμβάνει 50 κόκκινα φυσίγγια S1 και 50 καρφιά PS52C8.
Ε5: Ποιες είναι οι κύριες προδιαγραφές;
Το σύνολο διπλών όπλων ζυγίζει 15,5 kg (470×380×210mm) με δύο σώματα όπλων και έναν ελεγκτή 2,5 kg (270×230×120mm).και φορτίζει από AC 220V / 50Hz με ενσωματωμένη μπαταρία που υποστηρίζει πάνω από 10 ώρες συνεχούς εργασίας.
Για να διατηρηθεί η συσκευή σε καλή λειτουργική κατάσταση, σκουπίστε το σώμα του όπλου καθαρό μετά από κάθε χρήση και καθαρίστε το με το παρεχόμενο εργαλείο καθαρισμού μετά από περίπου κάθε 5 βολές.
