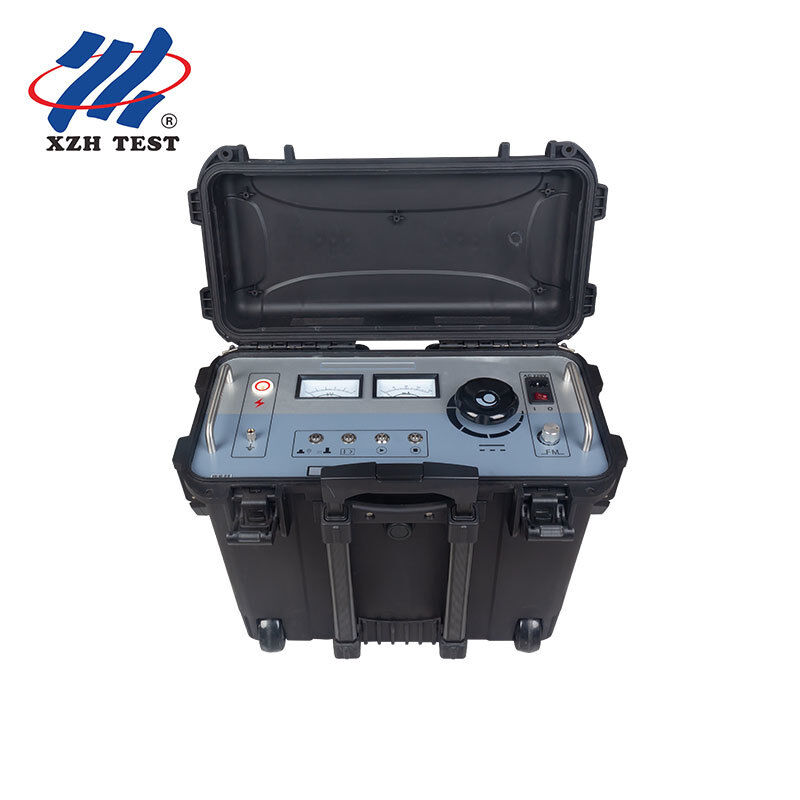

Η τάση εξόδου του εντοπιστή βλαβών εξωτερικού περιβλήματος καλωδίων υψηλής τάσης είναι 10kV και κάτω, καλύπτοντας πλήρως τις απαιτήσεις δοκιμής αντοχής του εξωτερικού περιβλήματος καλωδίων του κινεζικού εθνικού προτύπου GB50150-2006, συμπεριλαμβανομένων των δοκιμών αποδοχής και προληπτικών δοκιμών των εξωτερικών περιβλημάτων καλωδίων που είναι κατάλληλα για συστήματα διασταυρούμενης σύνδεσης, καθώς και εντοπισμού βλαβών των εξωτερικών περιβλημάτων καλωδίων. Εντοπίζει γρήγορα και με ακρίβεια βλάβες γείωσης του εξωτερικού περιβλήματος και κρυφούς κινδύνους όπως υπερβολικό ρεύμα διαρροής σε μονοπολικά και τριπολικά καλώδια υψηλής και υπερ-υψηλής τάσης 10kV-500kV, και μπορεί επίσης να πραγματοποιήσει δοκιμές αντοχής DC 5kV-10kV, 1 λεπτού σε εξωτερικά περιβλήματα καλωδίων HDPE και PVC. Είναι ένα απαραίτητο εξειδικευμένο όργανο για τη συντήρηση εξοπλισμού καλωδίων μονάδων λειτουργίας καλωδίων υψηλής και υπερ-υψηλής τάσης 10kV-500kV, εταιρειών μηχανικού καλωδίων υπερ-υψηλής τάσης και εταιρειών μηχανικού μεταφοράς & μετασχηματισμού ισχύος.
Για Ποιους Προορίζεται (Στοχευόμενο Κοινό)Το XHHG523L προορίζεται για την επιτόπια ακριβή εντόπιση και τη φάση αντοχής των εργασιών στο εξωτερικό περίβλημα καλωδίων — μόλις είναι γνωστό το κατά προσέγγιση τμήμα βλάβης, χρησιμοποιείται για την ακριβή εντόπιση της θέσης της βλάβης του περιβλήματος και για τη διενέργεια της δοκιμής αντοχής DC του περιβλήματος επί τόπου. Έχει σχεδιαστεί για συνεργεία πεδίου εξυπηρέτησης και συντήρησης καλωδίων που εργάζονται απευθείας σε καλώδια υψηλής και υπερ-υψηλής τάσης 10kV-500kV, για εταιρείες μηχανικού καλωδίων υπερ-υψηλής τάσης και εταιρείες μηχανικού μεταφοράς & μετασχηματισμού ισχύος που διενεργούν δοκιμές αποδοχής και προληπτικές δοκιμές του περιβλήματος, και για ιδιοκτήτες περιουσιακών στοιχείων καλωδίων και χρήστες βιομηχανικών, σιδηροδρομικών, μετρό και υποσταθμών που συντηρούν τα δικά τους εξωτερικά περιβλήματα καλωδίων υψηλής τάσης. Χρησιμοποιείται τόσο σε άμεσα θαμμένες εφαρμογές (μέθοδος τάσης βήματος) όσο και σε εφαρμογές τοποθετημένες σε σήραγγες (μέθοδος ρεύματος), καθώς και για δοκιμές αντοχής DC 5kV-10kV, 1 λεπτού σε περιβλήματα HDPE και PVC. Σε αντίθεση με άλλα όργανα της ίδιας κατηγορίας, τα οποία συνδυάζουν την ανίχνευση βλαβών περιβλήματος με τη δοκιμή αντοχής, αυτή η συσκευή είναι ένας εξειδικευμένος φορητός εντοπιστής: δεν διαθέτει τμήμα ανίχνευσης γέφυρας και αντ' αυτού εστιάζει στην ακριβή εντόπιση της βλάβης γείωσης του περιβλήματος επί τόπου και στην εκτέλεση της δοκιμής αντοχής του περιβλήματος, σε μία φορητή μονάδα.
Χαρακτηριστικά Προϊόντος| Στοιχείο | Προδιαγραφή |
|---|---|
| Τάση εισόδου | AC 220V (±10%), 50Hz (±2Hz) |
| Τάση εξόδου | 0~10kV (τετραγωνικό κύμα), ρυθμιζόμενη |
| Ρεύμα εξόδου | 0~200mA |
| Ισχύς εξόδου | 2kVA |
| Ρύθμιση συχνότητας | Ελάχιστο: 0.2Hz, Μέγιστο: 5Hz (ρυθμιζόμενο εύρος) |
Λειτουργία εντοπισμού: η τροφοδοσία δικτύου AC 220V υποβάλλεται σε πλήρη ανόρθωση για να επιτευχθεί εξαιρετική μετατροπή, μετατρέποντάς την στο ειδικό σήμα υψηλής ισχύος που απαιτείται για την αναγνώριση. Αυτό το σήμα εφαρμόζεται στο καλώδιο που πρέπει να εντοπιστεί μέσω της γραμμής σύνδεσης, και η "μέθοδος τάσης βήματος" ή η "μέθοδος ρεύματος" μπορούν να χρησιμοποιηθούν για τον ακριβή εντοπισμό της βλάβης του καλωδίου.
Μέθοδος τάσης βήματος: εάν ένα θαμμένο καλώδιο έχει βλάβη γείωσης, η μέθοδος διαφοράς δυναμικού μπορεί να χρησιμοποιηθεί για να βρεθεί το σημείο βλάβης. Μια τάση δοκιμής εφαρμόζεται μεταξύ του σημείου δοκιμής του ελαττωματικού καλωδίου και της γείωσης, έτσι ώστε να σχηματιστεί ένα ηλεκτρικό πεδίο διανομής ομόκεντρο με το σημείο εισόδου γύρω από το σημείο εισόδου του καλωδίου στο έδαφος. Δεν υπάρχει διαφορά δυναμικού μεταξύ οποιωνδήποτε σημείων της ίδιας ακτίνας σε αυτό το πεδίο, αλλά υπάρχει διαφορά δυναμικού μεταξύ οποιωνδήποτε δύο σημείων διαφορετικών ακτίνων, και όταν η απόσταση μεταξύ των δύο σημείων είναι σταθερή, όσο πιο κοντά είναι τα δύο σημεία στο κέντρο, τόσο ισχυρότερη είναι η διαφορά δυναμικού. Μετακινώντας τα δύο σημεία Α και Β σταδιακά προς το κέντρο, η διαφορά δυναμικού γίνεται μηδέν όταν το σημείο βλάβης βρίσκεται ακριβώς στη μέση μεταξύ Α και Β. Εάν η κίνηση συνεχιστεί πέρα από το σημείο βλάβης, η πολικότητα της διαφοράς δυναμικού αντιστρέφεται, οπότε η κίνηση μπρος-πίσω επιτρέπει την ακριβή κρίση του σημείου γείωσης.
Μέθοδος ρεύματος: εάν ένα καλώδιο σε σήραγγα έχει βλάβη γείωσης, τα αντίθετα ρεύματα πριν και μετά το σημείο βλάβης μπορούν να χρησιμοποιηθούν για να βρεθεί το σημείο βλάβης. Ένα παλμικό σήμα υψηλής τάσης εφαρμόζεται στο ελαττωματικό καλώδιο έτσι ώστε το σημείο βλάβης να εκφορτίζεται. Τα ρεύματα πριν και μετά το σημείο βλάβης έχουν τότε αντίθετες πολικότητες, ενώ το ρεύμα στο σημείο βλάβης είναι το μικρότερο. Ένας δακτύλιος λήψης χρησιμοποιείται για να κρίνει την κατεύθυνση του ρεύματος πριν και μετά το σημείο βλάβης: τοποθετώντας τον δακτύλιο λήψης στο καλώδιο, το κουτί λήψης υποδεικνύει μια κατεύθυνση, και εάν η κίνηση συνεχιστεί πέρα από το σημείο βλάβης, η πολικότητα του ρεύματος αντιστρέφεται, οπότε η κίνηση μπρος-πίσω επιτρέπει την ακριβή κρίση του σημείου γείωσης.
Λειτουργία αντοχής: αλλάξτε το πλήκτρο λειτουργίας στη λειτουργία αντοχής για να εξάγετε 0-10kV για δοκιμή αντοχής στο καλώδιο.
Σύνθεση ΟργάνουΕντοπισμός — μέθοδος τάσης βήματος (για ακριβή εντόπιση βλαβών εξωτερικού περιβλήματος άμεσα θαμμένων καλωδίων, με την κύρια μονάδα να εκπέμπει σήμα σε λειτουργία εντοπισμού για να διασφαλίσει συνεχή παλμική έξοδο ρεύματος): εγκαταστήστε το τρίποδο και συνδέστε το με τον δέκτη με το καλώδιο σύνδεσης του τριπόδου. ρυθμίστε τον διακόπτη θέσης του δέκτη σε "I" (ασθενέστερο σήμα) ή "II" (ισχυρότερο σήμα), μηδενίζοντας το μικροαμπερόμετρο με τον επιλογέα μηδενισμού στη θέση "I" (στη θέση "II" ο επιλογέας μηδενισμού δεν έχει επίδραση). κατά μήκος της διαδρομής του καλωδίου, ακριβώς πάνω από το καλώδιο εντός του εύρους χονδρικής μέτρησης, εισάγετε τους αισθητήρες του τριπόδου στο έδαφος και παρατηρήστε το μέγεθος και την κατεύθυνση του αμπερόμετρου, χρησιμοποιώντας τον επιλογέα ρύθμισης για να ρυθμίσετε μια κατάλληλη απόκλιση του δείκτη. κρατήστε τον επιλογέα ρύθμισης και την εμπρός-πίσω σειρά των αισθητήρων του τριπόδου αμετάβλητες και συνεχίστε να κινείτε το τρίποδο προς τα εμπρός πάνω από το καλώδιο, βρίσκοντας πρώτα το τμήμα όπου αλλάζει η πολικότητα και στη συνέχεια το σημείο όπου το παλμικό σήμα είναι "0" ή αντιστραμμένο, το οποίο είναι το σημείο βλάβης. όταν τελειώσετε, ρυθμίστε τον διακόπτη θέσης του δέκτη σε "0", απενεργοποιήστε το παλμικό σήμα υψηλής τάσης και εκφορτίστε το καλώδιο και τον πυκνωτή.
Εντοπισμός — μέθοδος ρεύματος (για ακριβή εντόπιση βλαβών εξωτερικού περιβλήματος καλωδίων τοποθετημένων σε σήραγγες, με την κύρια μονάδα να εκπέμπει σήμα σε λειτουργία εντοπισμού): συνδέστε τον δακτύλιο λήψης ρεύματος με τον δέκτη. ρυθμίστε τον διακόπτη θέσης του δέκτη σε "I" (ή "II" όταν το ρεύμα είναι ισχυρό) και μηδενίστε το μικροαμπερόμετρο με τον επιλογέα μηδενισμού. εντός του εύρους χονδρικής μέτρησης, τοποθετήστε τον δακτύλιο λήψης ρεύματος στο καλώδιο και παρατηρήστε το μέγεθος και την κατεύθυνση του αμπερόμετρου, χρησιμοποιώντας τον επιλογέα ρύθμισης για να ρυθμίσετε μια κατάλληλη απόκλιση του δείκτη. κρατήστε τον επιλογέα ρύθμισης και την κατεύθυνση του δακτυλίου λήψης αμετάβλητες και συνεχίστε να κινείτε τον δακτύλιο προς τα εμπρός, βρίσκοντας πρώτα το τμήμα όπου αλλάζει η πολικότητα και στη συνέχεια το σημείο όπου το παλμικό σήμα είναι "0", το οποίο είναι το σημείο βλάβης. όταν τελειώσετε, ρυθμίστε τον διακόπτη θέσης του δέκτη σε "0", απενεργοποιήστε το παλμικό σήμα υψηλής τάσης και εκφορτίστε το καλώδιο και τον πυκνωτή.
Λειτουργία αντοχής: εισάγετε το κόκκινο καλώδιο υψηλής τάσης στον ακροδέκτη "έξοδος υψηλής τάσης" με το άλλο άκρο συνδεδεμένο στο μεταλλικό περίβλημα ή την θωράκιση και τη "γείωση" αξιόπιστα συνδεδεμένη (ποτέ μην συνδέετε καλωδίωση ενώ η μονάδα είναι ενεργή). μετά την ολοκλήρωση της καλωδίωσης, συνδέστε την τροφοδοσία AC 220V και ενεργοποιήστε. επιβεβαιώστε την κατάσταση του καλωδίου επί τόπου και ότι η καλωδίωση είναι σωστή, και πριν ξεκινήσετε ελέγξτε εάν η ρύθμιση τάσης έχει γυρίσει αριστερόστροφα στο μηδέν. επιλέξτε τη λειτουργία αντοχής με το κουμπί εναλλαγής λειτουργίας (κόκκινη λυχνία). πατήστε το κουμπί εκκίνησης και η λυχνία του κουμπιού διακοπής ανάβει. γυρίστε τη ρύθμιση τάσης δεξιόστροφα και παρακολουθήστε το βολτόμετρο και το αμπερόμετρο για να επιλέξετε μια κατάλληλη τάση εξόδου. μετά τη δοκιμή, γυρίστε τη ρύθμιση τάσης αριστερόστροφα στη μηδενική θέση, πατήστε το κουμπί διακοπής, και στη συνέχεια απενεργοποιήστε. μόνο αφού εκφορτιστεί το ελαττωματικό καλώδιο με υψηλή τάση, μπορεί να αφαιρεθεί η καλωδίωση δοκιμής.
Σημειώσεις και Κοινά ΘέματαΕγγύηση: εντός ενός έτους από την ημερομηνία αγοράς, παρέχεται δωρεάν επισκευή για προβλήματα ποιότητας προϊόντος, με δια βίου συντήρηση και τεχνική υπηρεσία.
Συχνές Ερωτήσεις Ε1: Για τι χρησιμοποιείται το XHHG523L;Είναι ένας εντοπιστής βλαβών εξωτερικού περιβλήματος καλωδίων υψηλής τάσης με έξοδο 10kV και κάτω. Χρησιμοποιείται για την γρήγορη και ακριβή εύρεση βλαβών γείωσης του εξωτερικού περιβλήματος και κινδύνων υπερβολικού ρεύματος διαρροής σε μονοπολικά και τριπολικά καλώδια υψηλής και υπερ-υψηλής τάσης 10kV-500kV, καλύπτοντας πλήρως τις απαιτήσεις δοκιμής αντοχής του εξωτερικού περιβλήματος καλωδίων του GB50150-2006, συμπεριλαμβανομένων των δοκιμών αποδοχής και προληπτικών δοκιμών των εξωτερικών περιβλημάτων που είναι κατάλληλα για συστήματα διασταυρούμενης σύνδεσης.
Ε2: Ποια είναι η ικανότητα εξόδου;Η τάση εισόδου είναι AC 220V (±10%), 50Hz (±2Hz). η τάση εξόδου είναι 0~10kV (τετραγωνικό κύμα) και ρυθμιζόμενη. το ρεύμα εξόδου είναι 0~200mA. η ισχύς εξόδου είναι 2kVA. και η ρύθμιση συχνότητας κυμαίνεται από ελάχιστο 0.2Hz έως μέγιστο 5Hz (ρυθμιζόμενη). Μπορεί επίσης να πραγματοποιήσει δοκιμές αντοχής DC 5kV-10kV, 1 λεπτού σε εξωτερικά περιβλήματα καλωδίων HDPE και PVC.
Ε3: Πώς εντοπίζει το σημείο βλάβης;Σε λειτουργία εντοπισμού, η τροφοδοσία AC 220V μετατρέπεται σε ειδικό σήμα υψηλής ισχύος που εφαρμόζεται στο καλώδιο, και η βλάβη εντοπίζεται με τη μέθοδο τάσης βήματος για άμεσα θαμμένα καλώδια (με το τρίποδο) ή τη μέθοδο ρεύματος για καλώδια τοποθετημένα σε σήραγγες (με τον δακτύλιο λήψης), ακολουθώντας την αλλαγή πολικότητας και στη συνέχεια το σημείο όπου το παλμικό σήμα είναι μηδέν.
Ε4: Τι προστασίες και χαρακτηριστικά εμφάνισης παρέχει;Διαθέτει αυτόματη προστασία από υπερβολικό ρεύμα, υπέρταση και υπερθέρμανση, προστασία εκκίνησης από μηδενική θέση και μοναδικό σχεδιασμό αυτόματης εκφόρτισης (μόλις διακοπεί η έξοδος υψηλής τάσης, η δική της υψηλή τάση γίνεται μηδέν). Χρησιμοποιεί διπλά αναλογικά όργανα για ρεύμα και τάση, επιτρέπει την εναλλαγή με ένα πλήκτρο μεταξύ λειτουργίας εντοπισμού και λειτουργίας αντοχής, δεν έχει τυφλό σημείο στο εύρος δοκιμής και παρέχει διακόπτη προστασίας από υπερβολικό ρεύμα και ρυθμιζόμενη ευαισθησία δέκτη.
Ε5: Ποιες είναι οι φυσικές προδιαγραφές και τι περιλαμβάνεται;Οι διαστάσεις είναι 540L × 310W × 460H και το βάρος είναι 35kg. Το όργανο συνοδεύεται από την κύρια μονάδα, ένα καλώδιο σύνδεσης υψηλής τάσης, ένα καλώδιο τροφοδοσίας, έναν δέκτη, μια ασφάλεια 8Α (με εφεδρική), ένα καλώδιο γείωσης, έναν δακτύλιο λήψης και ένα τρίποδο.
