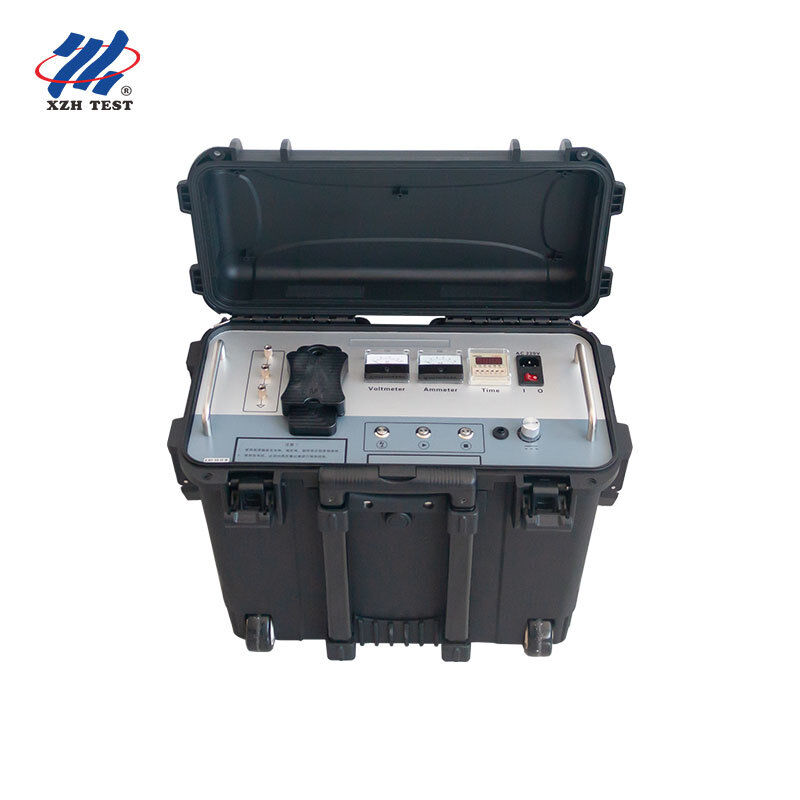

Γεννήτρια υψηλής τάσης 35kV κατηγορίας XHHV535-2L Πρότυπο: XHHV535-2L
Σχεδιασμένο για:Ομάδες για την αντιμετώπιση σφαλμάτων καλωδίων ηλεκτρικής ενέργειας, εργολάβοι συντήρησης δικτύων διανομής 35kV, πάροχοι υπηρεσιών δοκιμών βιομηχανικής υψηλής τάσης
Βασική αξία:Μεταφορτωτή γεννήτρια παλμών συνεχούς ρεύματος με πυκνωτή 2μF που παράγει ενέργεια εκφόρτισης 0-1024J για 35kV και κάτω από την ανίχνευση σφαλμάτων καλωδίου.Τριπλή προστασία + κλειδαριά μηδενικής θέσης + όλτομετρος αναμονής σε πραγματικό χρόνο.
Για ποιον είναι αυτό το εξοπλισμό;
Το XHHV535-2L είναι κατασκευασμένο για επαγγελματικές ομάδες εντοπισμού σφαλμάτων καλωδίων που χρειάζονταιΔυνατότητα εκφόρτισης με παλμούς τάξης 35 kV χωρίς τη λογιστική μονάδας που τοποθετείται σε τροχόσπιτο. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, καλωδιακές τάφρες με στενά μονοπάτια προσέγγισης και πολυώροφες βιομηχανικές εγκαταστάσεις όπου οι διαστάσεις του ανελκυστήρα περιορίζουν το μέγεθος του εξοπλισμού.
1Υπεύθυνοι παροχής υπηρεσιών κοινής ωφέλειας 35 kVΠλήρης εκκένωση παλμού 35kV σε φορητό φορητό σχήμα.
2Επαγγελματίες ηλεκτρολόγοιΤα δίκτυα καλωδίων 35kV σε διυλιστήρια, χημικές εγκαταστάσεις και χαλυβουργεία.
3Εταιρείες παροχής υπηρεσιών δοκιμώνΠολυδιάστατη πηγή ώθησης ικανή για 35kV για συμβάσεις υπηρεσιών μικτής τάσης.
4Ομάδες λειτουργίας και εκμετάλλευσης αιολικών και ηλιακών αγροκτημάτωνΤοποθεσία σφάλματος καλωδίου συλλέκτη 35kV σε τοποθεσίες ανανεώσιμης ενέργειας.
Βασικές προδιαγραφές
Ενσωματωμένος πυκνωτής2 μF
Ενέργεια εκφόρτωσης0 ̇ 1,024 J
Κατηγορία τάσης≤ 35 kV
Προστασία.ΟΚ + OV + OT Τριπλό
Σύντομο κύκλοΚατευθείαν στο έδαφος, εντάξει.
Δείκτης μετρητήΔύο μετρητές τάξης 1,5
Κλειδώματα ασφαλείαςΞεκίνηση μηδενικής θέσης
Μετρητής βολτ σε αναμονήΔιάγνωση kV σε πραγματικό χρόνο
ΦόρμαΜεταφορτώσιμο με ράβδο
Δυναμικότητα 35kV σε ένα σχοινί έλξης χωρίς συμβιβασμό στην τάση
Η καθοριστική μηχανική επίτευξη του XHHV535-2L είναι η παράδοσηπλήρης ικανότητα εκφόρτισης με παλμό 35 kVΣυνήθως, οι γεννήτριες υπερτάσεων κλάσης 35 kV απαιτούν θύρα που τοποθετείται σε τροχόσπιτο με σημαντικές αποστάσεις ανοιχτού χώρου, εσωτερική καλωδίωση βαρέος μεγέθους,και υπερμεγέθους τράπεζες πυκνωτή όλα τα οποία οδηγούν βάρος και χύδηνΤο XHHV535-2L επιτυγχάνει την ίδια τάση μέσω της υψηλής συχνότητας τεχνολογίας στερεής κατάστασης HV, μικροσκοπικού σχεδιασμού κυκλώματος υψηλής αξιοπιστίας,και μια ολοκληρωμένη αρχιτεκτονική φόρτισης/αφόρτισης που εξαλείφει την εξωτερική αλληλένδετη καλωδίωση HV και τις ξεχωριστές μονάδες πυκνότητας.
Επιχειρησιακές επιπτώσεις:Μια γεννήτρια υπερτάσεων 35 kV που ένας τεχνικός μπορεί να μεταφέρει από το όχημα στο σημείο δοκιμής ̇ μέσα από πύλες, πάνω από σκάλες,∆ημιουργεί σημαντικό επιχειρησιακό πλεονέκτημα για τους οργανισμούς παροχής υπηρεσιών πεδίουΜειώνει τις απαιτήσεις για οχήματα (χωρίς ανάγκη για πύλη ανελκυστήρα), επιταχύνει το χρόνο ανάπτυξης ανά εργασία και εξαλείφει τον περιορισμό προγραμματισμού που απαιτεί δύο άτομα για τακτικές κλήσεις σφάλματος 35 kV.
Συστήματα ασφαλείας ∆εκάδες προστασία για λειτουργίες 35 kV
| Τμήμα ασφαλείας |
Πώς Προστατεύει |
| Κλειδώματα εκκίνησης μηδενικής θέσης |
Το κουμπί ρύθμισης τάσης πρέπει να είναι στο μηδέν προτού μπορεί να ενεργοποιηθεί η έξοδος HV |
| Βόλτμετρος αναμονής σε πραγματικό χρόνο |
Το kV μετρητή εμφανίζει την τάση του πυκνωτή συνεχώς, ακόμη και όταν το όργανο είναι σταματημένο. |
| Τριπλή αυτοματοποιημένη προστασία |
Ανεξάρτητα κυκλώματα υπερστροφής, υπερτάσης και υπερθέρμανσης παρακολουθούν ταυτόχρονα την έξοδο ∙ αυτόματη ενεργοποίηση σε κάθε κατάσταση βλάβης |
| Αμεση ανοχή βραχυκυκλώματος |
Το στάδιο εξόδου έχει σχεδιαστεί για να επιβιώσει σε συνθήκες "νεκρού χρόνου" κατά την επιθετική ρύθμιση σφαλμάτων. Δεν υπάρχουν ζημιές, δεν πρέπει να αντικατασταθεί η ασφάλεια, απλά επαναφέρετε και συνεχίστε |
| Ικανότητα χειροκίνητης εκτόξευσης |
Ελεγχόμενη διάχυση της υπολειμματικής ενέργειας του πυκνωτή μέσω εντολής χειριστή ̇ δευτερογενές στρώμα ασφαλείας πέρα από το κύκλωμα αυτόματης εκφόρτωσης |
| Διαμορφώσιμος χρόνος εκφόρτωσης |
Εξαρτήματα που χρησιμοποιούνται για την κατασκευή ή την εκτέλεση συσκευών |
Πώς λειτουργεί το σύστημα εκτόξευσης με παλμούς
Το XHHV535-2L ενσωματώνει ένα κύκλωμα φόρτισης και ένα κύκλωμα εκφόρτισης σε ένα μόνο συμπαγές περίβλημα.κύκλος φόρτισηςΤο σύστημα αυτό ελέγχει την τάση του καλωδίου HV και το κατευθύνει σε ένα κύκλο ελέγχου ρύθμισης τάσης, διασφαλίζοντας ότι οι φόρτες του πυκνωτή αποθήκευσης ενέργειας 2μF φτάνουν με ακρίβεια στο επίπεδο που επιλέγει ο χειριστής (0-35kV).κυκλώματα εκφόρτισης, που ενεργοποιείται από τον μηχανισμό ώθησης, transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.
Ο μαγνήτης παλμού ∙ ένα ολοκληρωμένο σύνολο που στεγάζει την παροχή ενέργειας υψηλής τάσης συνεχούς ρεύματος, τον πυκνωτή αποθήκευσης ενέργειας,και σφαίρα εκκένωσης σε μια ενιαία μονωτική μονάδα είναι το κλειδί για τον XHHV535-2L s συμπαγές παράγοντα μορφήςΕξάλειψη των αλληλένδετων καλωδίων, ξεχωριστών τραπεζών πυκνωτών, και εξωτερικών σφαιρικών κενών των παραδοσιακών ρυθμίσεων επιπέδου συστατικών,ο μαγνήτης παλμού επιτυγχάνει την ίδια ηλεκτρική απόδοση σε ένα κλάσμα του φυσικού όγκου.
Εφαρμογές
| Εφαρμογή |
Τύπος καλωδίου-στόχου |
| Εντοπισμός σφάλματος καλωδίου |
35kV και κάτω XLPE, PILC, και EPR μονωμένα καλώδια ηλεκτρικής ενέργειας ̇ αστική διανομή, βιομηχανικές τροφοδοσίες και κυκλώματα συλλέκτη ανανεώσιμης ενέργειας |
| Συνεχή αντοχή στις δοκιμές τάσης |
Έλεγχος της μόνωσης μετά την εγκατάσταση και την επισκευή καλωδίων 35 kV και ηλεκτρικού εξοπλισμού, συμπεριλαμβανομένων μετασχηματιστών και διακόπτη |
| Δοκιμασμός αναστροφής υψηλής τάσης |
Ελεγχόμενη επαγωγή ανάφλεξης για την απόκτηση μορφής κύματος TDR και τη μέτρηση απόστασης πριν από την τοποθέτηση σφάλματος |
| Ακουστική-μαγνητική συγχρονισμός |
Συγχρονισμένη εκκένωση με παλμούς για ακριβή τοποθέτηση σημείου βλάβης με χρήση εξωτερικών δέκτες ακουστικού και μαγνητικού πεδίου |
| Εκτίμηση προληπτικής συντήρησης |
Προγραμματισμένη αξιολόγηση της κατάστασης των καλωδίων ∆ τάσεις βασικής γραμμής απόκρισης παρορμήσεων για την έγκαιρη ανίχνευση της επιδείνωσης της μόνωσης σε γηρατειά δίκτυα 35kV |
Ασφάλεια και προφυλάξεις λειτουργίας
- Συνδέστε πάντα το όργανοέδαφος ασφαλείαςσε ένα αξιόπιστο σημείο γης πριν από την λειτουργία. 35kV είναι θανατηφόρα χωρίς σωστή γείωση.
- Ελέγξτε αν η κλειδαριά μηδενικής θέσης είναι ενεργοποιημένη (ο πλήρως αντίστροφος προς την κατεύθυνση των ρολογιών) πριν από τη σύνδεση με το υπό δοκιμή καλώδιο.
- Παρακολουθήστε το όλτμετρο kV σε πραγματικό χρόνο κατά τη διάρκεια της αναμονής. Ποτέ μην υποθέτετε ότι ο πυκνωτής έχει εκφορτωθεί χωρίς οπτική επαλήθευση
- Μην παρακάμπτετε ή απενεργοποιείτε κανένα από τα τρία κυκλώματα προστασίας ∙ είναι κρίσιμα συστήματα ασφάλειας.
- Επιτρέψτε επαρκή εξαερισμό κατά τη διάρκεια εκτεταμένων κύκλων παροχής παροχών ∙ το στάδιο εξόδου 35 kV παράγει σημαντική θερμότητα στις ρυθμίσεις μέγιστης ενέργειας
- Μόνο ειδικευμένοι τεχνικοί υψηλής τάσης κλάσης 35 kV επιτρέπεται να χειρίζονται τον εξοπλισμό αυτό.
- Εάν κάποιο κύκλωμα προστασίας αποσυνδεθεί, ερευνήστε την κατάσταση σφάλματος πριν από την επαναφορά του ∙ επαναλαμβανόμενες αποσυνδέσεις υποδεικνύουν πρόβλημα καλωδίου ή εξοπλισμού
Συχνές ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υψηλής τάσης στην ανίχνευση σφαλμάτων καλωδίων;
Η γεννήτρια υπερτάσεων εκπέμπει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο βλάβης.Αυτό το τόξο παράγει τόσο ακουστικό σήμα (ήχος δυνατού χτυπήματος που ανιχνεύεται από τα μικρόφωνα εδάφους) όσο και ηλεκτρομαγνητικό παλμό (που ανιχνεύεται από έναν επαγωγικό δέκτη)Με τον συνδυασμό των ωρών άφιξης του ακουστικού και του ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν με ακρίβεια την ακριβή τοποθεσία της βλάβης με μια τεχνική γνωστή ως ακουστική-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διάφορους τύπους καλωδίων;
Η επιλογή της τάσης ακολουθεί τη ονομαστική τάση λειτουργίας του καλωδίου ως γενική κατευθυντήρια γραμμή.το εύρος 16 kV είναι κατάλληλοΓια καλώδια μεταφοράς υψηλής τάσης (35 kV και άνω), χρησιμοποιήστε το εύρος 32 kV.Πάντα συμβουλευτείτε τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή καλωδίου και βεβαιωθείτε ότι διατηρούνται όλες οι εξουσιοδοτήσεις ασφαλείας κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπερτάσεων;
Πάντα να ελέγχετε ότι το καλώδιο είναι πλήρως αποενεργοποιημένο και απομονωμένο από όλες τις πηγές ενέργειας πριν τη σύνδεση.Καθορίστε περιμετρική απόσταση ασφαλείας τουλάχιστον 5 μέτρων γύρω από τη ζώνη δοκιμής με προειδοποιητικά σημάδιαΌλο το προσωπικό πρέπει να φοράει κατάλληλο ΕΠΠ, συμπεριλαμβανομένων ρούχων με τόξο, γάντι μονόπτωσης HV και υπερελκτρικά παπούτσια.διακοπή κινδύνου, και αλληλοκλειδώσεις μηδενικής τάσης παρέχουν πρόσθετα στρώματα προστασίας, αλλά δεν θα πρέπει ποτέ να αντικαταστήσουν τις κατάλληλες διαδικασίες ασφάλειας.
Ε: Ποιο είναι το πλεονέκτημα πολλαπλών ενεργειακών επιπέδων (Joules) σε αυτή τη μονάδα;
Τα διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς.864J1024J) είναι ιδανικές για την αρχική επιβεβαίωση σφαλμάτων και την εντοπισμό σφαλμάτων υψηλής αντίστασης όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη βλάβη του καλωδίουΗ μέση ενέργεια (1225J2048J) παρέχει τη βέλτιστη ακουστική ένταση σήματος για τον πιο συνηθισμένο εντοπισμό σφαλμάτων.ή σφάλματα υψηλής αντίστασης που απαιτούν ισχυρότερη παραγωγή τόξου για την παραγωγή ανιχνεύσιμης ακουστικής υπογραφήςΗ επιλογή τριών επιπέδων επιτρέπει στους χειριστές να ταιριάζουν η ενεργειακή παραγωγή με τις συνθήκες πεδίου.
Ε: Ποια εγγύηση και υποστήριξη περιλαμβάνεται με αυτή τη γεννήτρια υπερτάσεων;
12 μηνών τυποποιημένη εγγύηση κατά κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη για όλη τη ζωή. CE και ISO 9001:2015 πιστοποιημένο. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπερτάσεων, καλώδιο εξόδου HV, καλώδιο εδάφους,ράβδος εκφόρτωσηςΗ εγκατάσταση, η θέση σε λειτουργία και η εκπαίδευση ασφάλειας του χειριστή είναι διαθέσιμες κατόπιν αιτήματος.Ανταλλακτικά, συμπεριλαμβανομένων των κενών εκφόρτωσης, πυκνωτές και διόδους HV είναι αποθηκευμένα για ταχεία αντικατάσταση.
