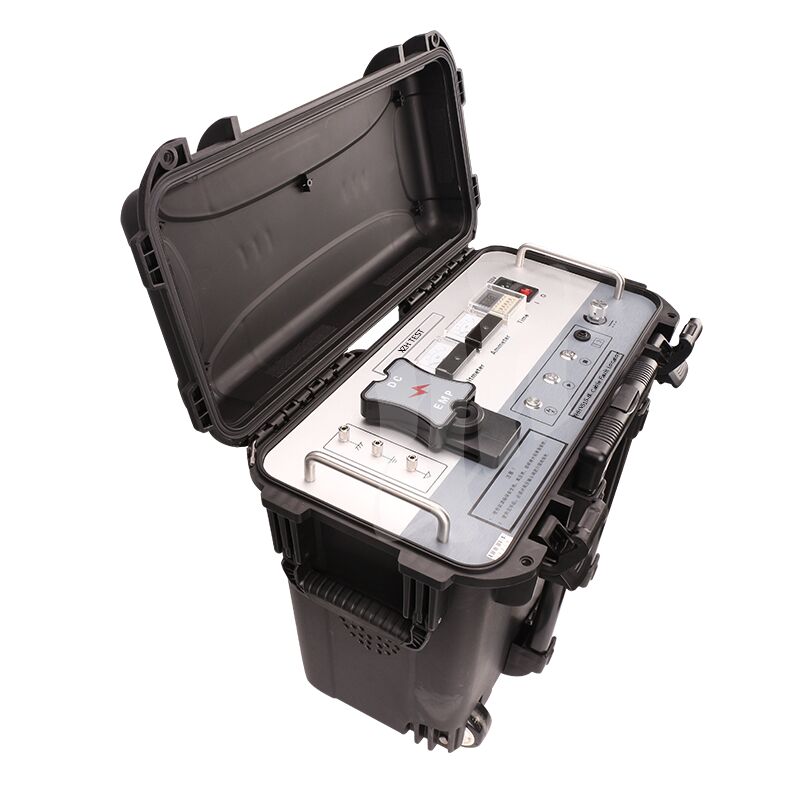

Τοποθετητής σφαλμάτων υπόγειων καλωδίων με ενσωματωμένο συμπυκνωτή 8μF

Χαρακτηριστικά του προϊόντος:

Ακριβής μέτρηση τάσης σε πραγματικό χρόνο από την πλευρά της υψηλής τάσης·

Προστασία εκκίνησης σε μηδενική θέση για αυξημένη ασφάλεια και αξιοπιστία·

μοναδικό σχεδιασμό μέτρησης υψηλής τάσης, το οποίο επιτρέπει στο όλτομετρο να δείχνει την τιμή τάσης του πυκνωτή σε πραγματικό χρόνο ακόμη και όταν έχει σταματήσει, παρέχοντας στους χειριστές πλήρη έλεγχο της υψηλής τάσης·

Ο χρόνος εκφόρτωσης μπορεί να καθορίζεται αυθαίρετα σε κατάλληλα διαστήματα.

Περιγραφή λειτουργίας πάνελ

1Η γωνία ασφαλείας: γωνίζει το περίβλημα του οργάνου για να αποτρέψει την ενεργοποίηση του περιβλήματος ή την ηλεκτροπληξία του προσωπικού.

2. Κουμπί εκφόρτισης: Όταν η υψηλή τάση είναι εκτός, πατώντας αυτό το κουμπί εκφορτώνεται χειροκίνητα το εσωτερικό φορτίο.

3. Κουμπί εκκίνησης/δείκτης μηδενικής θέσης: Όταν ανάβει ο δείκτης μηδενικής θέσης (κίτρινος), αυτό υποδηλώνει ότι το όργανο βρίσκεται στη μηδενική θέση.Πατώντας το κουμπί εκκίνησης θα ενεργοποιήσει την έξοδο υψηλής τάσης. Όταν ο δείκτης μηδενικής θέσης είναι απενεργοποιημένος, αυτό δείχνει ότι το όργανο δεν βρίσκεται στη θέση μηδενικού.ο δείκτης μηδενικής θέσης θα ανάψειΠατώντας ξανά το κουμπί εκκίνησης θα ενεργοποιηθεί η έξοδος υψηλής τάσης.

4. Κουμπί διακοπής/δείκτης υψηλής τάσης: Όταν ολοκληρωθεί η δοκιμή ή εμφανιστεί ανωμαλία, το πάτημα αυτού του κουμπιού θα διακόψει την έξοδο υψηλής τάσης.Ο δείκτης υψηλής τάσης θα ανάψει για να δείξει ότι η έξοδος υψηλής τάσης έχει ξεκινήσει· ο δείκτης θα σβήσει για να δείξει ότι η έξοδος υψηλής τάσης έχει σταματήσει.

5Ο διακόπτης προστασίας από υπερχείλιση: όταν πατηθεί, ενεργοποιείται η λειτουργία προστασίας από υπερχείλιση· όταν απελευθερωθεί, το όργανο ενεργοποιεί την προστασία από υπερχείλιση.Μετά την ενεργοποίηση της συσκευήςΣτη συνέχεια, ρυθμίστε το με το ρολόι για να αυξήσετε την υψηλή τάση εξόδου από χαμηλή σε υψηλή.και αντίστροφα με το ρολόι του ρολογιού για να μειώσει την έξοδο υψηλής τάσης από υψηλή σε χαμηλή.

7. Διακόπτης ισχύος: "Στάση 1" υποδηλώνει ότι η ισχύς AC 220V είναι ενεργή για την παροχή ισχύος στο σύστημα· "Στάση 0" υποδηλώνει ότι η ισχύς AC 220V είναι απενεργή για την παροχή ισχύος στο σύστημα.

8Κρατητής ασφάλειας: Τοποθεσία για την εγκατάσταση ασφάλειας στο σύστημα παροχής ρεύματος AC 220V.

9Σημείο τροφοδοσίας: τροφοδοσία λειτουργίας του οργάνου, πύλη σύνδεσης AC 220V.

10Ορισμός χρόνου: ορίζει το χρονικό διάστημα εκφόρτωσης.

11Αμπερόμετρος: Δείχνει το ρεύμα στην πλευρά της υψηλής τάσης.

12Βόλτμετρος: μέτρο kV που δείχνει την τάση εξόδου υψηλής τάσης.

13. Έκδοση υψηλής τάσης (EMP): Συνδέστε την γραμμή εξόδου υψηλής τάσης κατά τη διάρκεια της εκφόρτισης με παλμό.

14. Έκδοση υψηλής τάσης (DC): Συνδέστε τη γραμμή εξόδου υψηλής τάσης κατά τη διάρκεια της δοκιμής τάσης DC.
