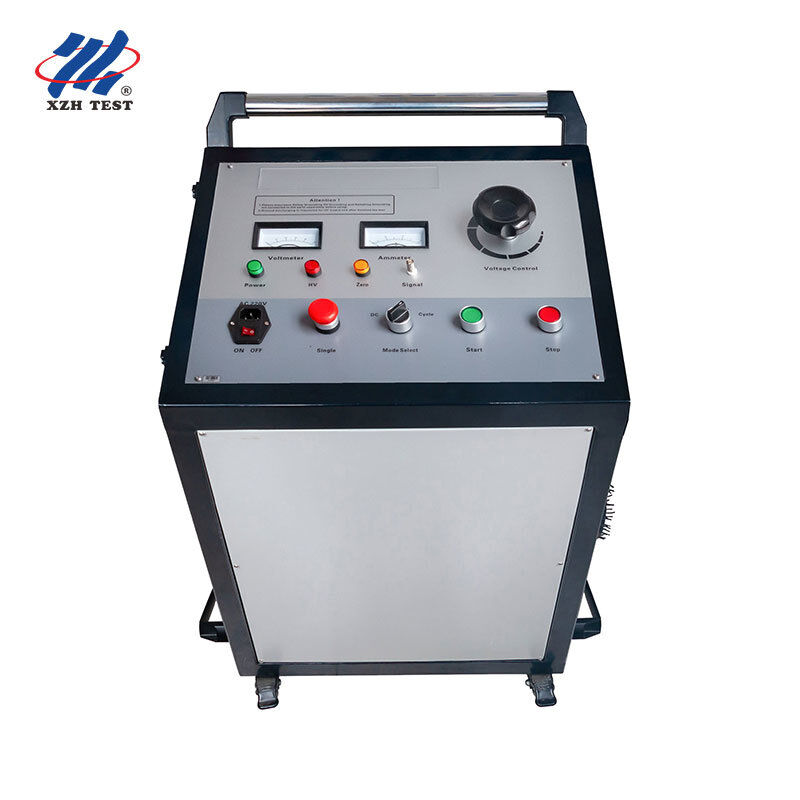

Γεννήτρια υψηλής τάσης που τοποθετείται στο κάρο Πρότυπο: XHHV535-4T
Σχεδιασμένο για:Ομάδες εξυπηρέτησης πεδίου ηλεκτρικής ενέργειας, εργολάβοι εντοπισμού σφαλμάτων καλωδίων, μηχανικοί ηλεκτρικής δοκιμής και εκτέλεσης
Βασική αξία:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, η αξιοπιστία και η ασφάλεια των χειριστών δεν είναι διαπραγματεύσιμες.
Για ποιον είναι αυτό το εξοπλισμό;
Το XHHV535-4T έχει σχεδιαστεί ειδικά για επαγγελματίες παρόχους υπηρεσιών εντοπισμού σφαλμάτων καλωδίων και τμήματα συντήρησης κοινών υπηρεσιών που απαιτούναυτοτελής, κινητή πηγή ώθησης υψηλής τάσηςπου μπορούν να αναπτυχθούν απευθείας στο σημείο βλάβης χωρίς την πολυπλοκότητα εγκατάστασης χωριστών μετασχηματιστών, τραπεζών πυκνότητας και κονσόλων ελέγχου.
1Υπεύθυνοι κατασκευής καλωδίωνΜεταφορτωτέο σχεδιασμό για ταχεία κινητοποίηση μεταξύ των χώρων εργασίας.
2Ομάδες συντήρησης κοινής ωφέλειαςΠρογραμματισμένη τοποθεσία βλάβης στα καλώδια διανομής και μετάδοσης.
3Μηχανικοί δοκιμών και ανάθεσηςΜετά την εγκατάσταση, η συνεχής ροή αντέχει σε δοκιμές και επαλήθευση πριν από την έναρξη λειτουργίας σε νέα κυκλώματα καλωδίων.
4Ηλεκτρολόγοι βιομηχανικών εγκαταστάσεωνΔιαγνωστική καλωδίων σε όλο το εργοστάσιο σε διυλιστήρια, ορυχεία, χαλυβουργεία και εγκαταστάσεις επεξεργασίας με εκτεταμένα δίκτυα καλωδίων MV.
Βασικές προδιαγραφές
Ενσωματωμένος πυκνωτής4 μF
Ενέργεια εκφόρτωσης2,550 J
Πεδίο τάσης παλμού035 kV
Τρόπος παλμούΑυτοκίνητο και χειροκίνητο
Αυτοκινητικός κύκλος ώθησης~ 7 δευτερόλεπτα
Προστασία από υπερχείλεια10A (πλευρά χαμηλής τάσης)
Ενσωματωμένη αρχιτεκτονική ∙ Πέντε λειτουργίες σε ένα καλάθι
Οι συμβατικές ρυθμίσεις δοκιμών υψηλής τάσης απαιτούν τη διασύνδεση πεδίου χωριστών πηγών συνεχούς τροφοδοσίας, τραπεζών πυκνωτών, κενών σφαιρών εκφόρτισης,και συσκευές ασφαλείας εκκένωσης ∙ μια χρονοβόρα διαδικασία που είναι επιρρεπής σε σφάλματα σύνδεσης και ασυνεπή απόδοσηΤο XHHV535-4T εξαλείφει αυτό το κατακερματισμό ενσωματώνοντας όλα τα πέντε υποσυστήματα σε ένα ενιαίο κινητό πλαίσιο καροτσού:
| Υποσύστημα |
Οφέλη από την ένταξη |
| Κύρια πηγή ισχύος συνεχούς υψηλής τάσης |
Τεχνολογία υψηλής συχνότητας HV με μικροσκοπικό, υψηλής αξιοπιστίας σχεδιασμό κυκλωμάτων |
| Δυναμικός πυκνωτής αποθήκευσης ενέργειας 4μF |
Ενσωματωμένο, προ-καλωδιωμένο και δοκιμασμένο στο εργοστάσιο δεν απαιτείται συναρμολόγηση τράπεζας πυκνωτών στο χώρο |
| Συγκρότηση σφαίρας εκφόρτωσης |
Με ακρίβεια διαχωρισμού και βαθμονόμησης στο εργοστάσιο· ανθεκτικό στις δονήσεις κατά τη μεταφορά |
| Συσκευή αυτόματης εκφόρτισης |
Ενσωματωμένο κύκλωμα ασφαλείας εκφόρτισης με χρονομετρημένη αυτόματη εκφόρτιση, προστατεύει τους χειριστές κατά την αποσύνδεση καλωδίου |
| Μονάδα δειγματοληψίας δοκιμαστή σφαλμάτων |
Ενσωματωμένη διεπαφή δειγματοληψίας για άμεση σύνδεση με προεντοπιστή σφάλματος καλωδίου (TDR) και ακουστικομαγνητικούς δείκτες |
Τρεις τρόποι λειτουργίας ∙ Ένα πίνακα ελέγχου
Σχεδιασμός με επίκεντρο τον χειριστή:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
Αυτοματοποιημένη χρονική παρόρμηση:Programmable ~7-second auto impulse cycle for systematic cable thumping during acoustic pinpointing — frees the operator to walk the cable route with the acoustic receiver while the generator maintains consistent discharge cadence
Εγχειριτική κίνηση:Χειροκίνητη ενεργοποίηση με αυθαίρετο χρόνο μέσω ελέγχου του εμπρόσθιου πίνακα ̇ ιδανική για την επαλήθευση της ηχητικής διάδοσης σε περίπλοκα αστικά περιβάλλοντα χαρακωμάτων με πολλαπλές θαμμένες υπηρεσίες
Δοκιμή τάσης αντιστάθμισης συνεχούς ρεύματος:Συνεχή ρυθμιζόμενη έξοδος συνεχούς ρεύματος για την εκτίμηση της αντοχής μονόκλισης, τις δοκιμές έναρξης λειτουργίας και την επαλήθευση μετά την επισκευή
Μηχανική έτοιμη για το πεδίο
Η κινητικότητα σε καρότσι:Σκληρό τροχοφόρο πλαίσιο με ενσωματωμένη λαβή για τη μεταφορά ενός χειριστή σε ασφαλτοστρωμένες επιφάνειες, χαλίκι υποσταθμού και το έδαφος κατασκευής
Ηλεκτρονικά με παλμικά ανοσοποιητικά:Σχεδιασμός κυκλώματος ειδικά σκληρυμένο ενάντια στο ηλεκτρομαγνητικό και μηχανικό σοκ των επαναλαμβανόμενων 2550J εκφορτώσεων παροχής ∙ ένα σαφές πλεονέκτημα έναντι επαναχρησιμοποιούμενων γενικών πηγών ενέργειας HV
Ενστικτώδης οπτική παρακολούθηση:Μεγάλο αναλογικό στυλ βολτμέτρο και αμπερόμετρο συν ψηφιακούς δείκτες κατάστασης για την έξοδο HV σε πραγματικό χρόνο, την κατάσταση φόρτισης του πυκνωτή και την κατάσταση προστασίας
Συνδυασμός γεννήτριας:Λειτουργεί με κανονικό ρεύμα 220V AC ±10% 50Hz ή ηλεκτροπαραγωγό πεδίου (> 2 kW) για απομακρυσμένες τοποθεσίες χωρίς πρόσβαση στο δίκτυο ηλεκτρικής ενέργειας
Προστασία από υπερστροφή:10Ένας διακόπτης χαμηλής τάσης με αυτόματη ρήξη προστατεύει τόσο το όργανο όσο και τον χειριστή σε συνθήκες βλάβης
Εφαρμογές
| Εφαρμογή |
Σενάριο |
| Εντοπισμός σφάλματος καλωδίου |
Η εκτόξευση παλμού δημιουργεί ηχητικά και ηλεκτρομαγνητικά σήματα στο σημείο σφάλματος για ακριβή τοποθεσία χρησιμοποιώντας ηχητικά-μαγνητικούς δέκτες |
| Συνεχή αντοχή στις δοκιμές τάσης |
Μετά την εγκατάσταση και την επαλήθευση της ακεραιότητας της μόνωσης καλωδίων σύμφωνα με τα πρότυπα IEC |
| Δοκιμή καλωδίων πριν από την έναρξη λειτουργίας |
Νέα επαλήθευση κυκλώματος καλωδίου πριν από την ενεργοποίηση ∙ εντοπίζει βλάβες εγκατάστασης, ελαττώματα αρθρώσεων και ελαττώματα κατασκευής |
| Περιοδική πρόληψη συντήρησης |
Προγραμματισμένη αξιολόγηση της παλαιότερης υποδομής καλωδίων για την πρόβλεψη της υπόλοιπης διάρκειας ζωής και την προτεραιότητα της αντικατάστασης CAPEX |
Ασφάλεια και προφυλάξεις λειτουργίας
Οι ξεχωριστές συνδέσεις γης που απαιτούνται για το χημικό χώρο HV και το χώρο δειγματοληψίας δεν πρέπει να συνδυάζονται σε ένα μόνο σημείο γείωσης
Πάντοτε να εκφορτώνετε πλήρως την έξοδο HV πριν από την αποσύνδεση των καλωδίων δοκιμής
Πατήστε το κουμπί "Σταματήστε" ή απενεργοποιήστε αμέσως εάν παρατηρηθεί οποιαδήποτε ανώμαλη κατάσταση κατά τη διάρκεια της δοκιμής
Μόνο ειδικευμένοι τεχνικοί υψηλής τάσης επιτρέπεται να χειρίζονται αυτό το εξοπλισμό
Μεταφορά στο προμηθευόμενο προστατευτικό περιτύλιγμα. Αποφύγετε το τραχύ χειρισμό και τη μηχανική επίθεση στους συνδυασμούς πυκνότητας και σφαιρικού κενού
Συχνές ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υψηλής τάσης στην ανίχνευση σφαλμάτων καλωδίων;
Η γεννήτρια υπερτάσεων εκπέμπει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο βλάβης.Αυτό το τόξο παράγει τόσο ακουστικό σήμα (ήχος δυνατού χτυπήματος που ανιχνεύεται από τα μικρόφωνα εδάφους) όσο και ηλεκτρομαγνητικό παλμό (που ανιχνεύεται από έναν επαγωγικό δέκτη)Με τον συνδυασμό των ωρών άφιξης του ακουστικού και του ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν με ακρίβεια την ακριβή τοποθεσία της βλάβης με μια τεχνική γνωστή ως ακουστική-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διάφορους τύπους καλωδίων;
Η επιλογή της τάσης ακολουθεί τη ονομαστική τάση λειτουργίας του καλωδίου ως γενική κατευθυντήρια γραμμή.το εύρος 16 kV είναι κατάλληλοΓια καλώδια μεταφοράς υψηλής τάσης (35 kV και άνω), χρησιμοποιήστε το εύρος 32 kV.Πάντα συμβουλευτείτε τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή καλωδίου και βεβαιωθείτε ότι διατηρούνται όλες οι εξουσιοδοτήσεις ασφαλείας κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπερτάσεων;
Πάντα να ελέγχετε ότι το καλώδιο είναι πλήρως αποενεργοποιημένο και απομονωμένο από όλες τις πηγές ενέργειας πριν τη σύνδεση.Καθορίστε περιμετρική απόσταση ασφαλείας τουλάχιστον 5 μέτρων γύρω από τη ζώνη δοκιμής με προειδοποιητικά σημάδιαΌλο το προσωπικό πρέπει να φοράει κατάλληλο ΕΠΠ, συμπεριλαμβανομένων ρούχων με τόξο, γάντι μονόπτωσης HV και υπερελκτρικά παπούτσια.διακοπή κινδύνου, και αλληλοκλειδώσεις μηδενικής τάσης παρέχουν πρόσθετα στρώματα προστασίας, αλλά δεν θα πρέπει ποτέ να αντικαταστήσουν τις κατάλληλες διαδικασίες ασφάλειας.
Ε: Ποιο είναι το πλεονέκτημα πολλαπλών ενεργειακών επιπέδων (Joules) σε αυτή τη μονάδα;
Τα διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς.864J1024J) είναι ιδανικές για την αρχική επιβεβαίωση σφαλμάτων και την εντοπισμό σφαλμάτων υψηλής αντίστασης όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη βλάβη του καλωδίουΗ μέση ενέργεια (1225J2048J) παρέχει τη βέλτιστη ακουστική ένταση σήματος για τον πιο συνηθισμένο εντοπισμό σφαλμάτων.ή σφάλματα υψηλής αντίστασης που απαιτούν ισχυρότερη παραγωγή τόξου για την παραγωγή ανιχνεύσιμης ακουστικής υπογραφήςΗ επιλογή τριών επιπέδων επιτρέπει στους χειριστές να ταιριάζουν η ενεργειακή παραγωγή με τις συνθήκες πεδίου.
Ε: Ποια εγγύηση και υποστήριξη περιλαμβάνεται με αυτή τη γεννήτρια υπερτάσεων;
12 μηνών τυποποιημένη εγγύηση κατά κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη για όλη τη ζωή. CE και ISO 9001:2015 πιστοποιημένο. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπερτάσεων, καλώδιο εξόδου HV, καλώδιο εδάφους,ράβδος εκφόρτωσηςΗ εγκατάσταση, η θέση σε λειτουργία και η εκπαίδευση ασφάλειας του χειριστή είναι διαθέσιμες κατόπιν αιτήματος.Ανταλλακτικά, συμπεριλαμβανομένων των κενών εκφόρτωσης, πυκνωτές και διόδους HV είναι αποθηκευμένα για ταχεία αντικατάσταση.
