Μετά τον σχεδιασμό και την κατασκευή ενός μετασχηματιστή, τα πηνία και η εσωτερική του δομή είναι σταθερά. Για πηνία μετασχηματιστών πολλαπλών τυλιγμάτων, οι ίδιες ονομαστικές τάσεις και μέθοδοι περιέλιξης μεταφράζονται σε σταθερές παραμέτρους (Ci, Li), οι οποίες κλειδώνουν την απόκριση χαρακτηριστικών στο πεδίο συχνοτήτων κάθε πηνίου. Ως αποτέλεσμα, τα φάσματα συχνοτήτων των τριφασικών πηνίων μπορούν να συγκριθούν αποτελεσματικά.
Οι κατανεμημένες παράμετροι του τυλίγματος του μετασχηματιστή αλλάζουν όταν συμβαίνουν βραχυκυκλώματα μεταξύ σπειρών/φάσεων κατά τη διάρκεια δοκιμών, τα πηνία μετατοπίζονται λόγω κραδασμών μεταφοράς ή οι ηλεκτρομαγνητικές δυνάμεις παραμορφώνουν τα πηνία κατά τη λειτουργία βραχυκυκλώματος/βλάβης. Αυτές οι αλλαγές διαταράσσουν τα αρχικά χαρακτηριστικά του μετασχηματιστή στο πεδίο συχνοτήτων, συμπεριλαμβανομένων των διακυμάνσεων του πλάτους της απόκρισης συχνότητας και των μετατοπίσεων της συχνότητας συντονισμού. Ο Ελεγκτής Τυλίγματος Μετασχηματιστή μας — σχεδιασμένος με χρήση ανάλυσης απόκρισης — είναι ένα σύγχρονο μη καταστροφικό εργαλείο για την ανίχνευση εσωτερικών βλαβών μετασχηματιστή, εφαρμόσιμο σε μετασχηματιστές ισχύος 63kV–500kV.
Αυτός ο ελεγκτής ποσοτικοποιεί πώς ανταποκρίνονται οι παράμετροι του τυλίγματος του μετασχηματιστή σε διαφορετικές περιοχές συχνοτήτων. Αξιολογεί την έκταση της εσωτερικής παραμόρφωσης του τυλίγματος αξιολογώντας τα μεγέθη αλλαγής των παραμέτρων, το πλάτος/τις περιοχές της απόκρισης συχνότητας και τα πρότυπα τάσεων. Χρησιμοποιώντας αυτές τις πληροφορίες, οι χρήστες μπορούν να προσδιορίσουν γρήγορα εάν ένας μετασχηματιστής έχει υποστεί σοβαρή ζημιά και χρειάζεται επισκευή.

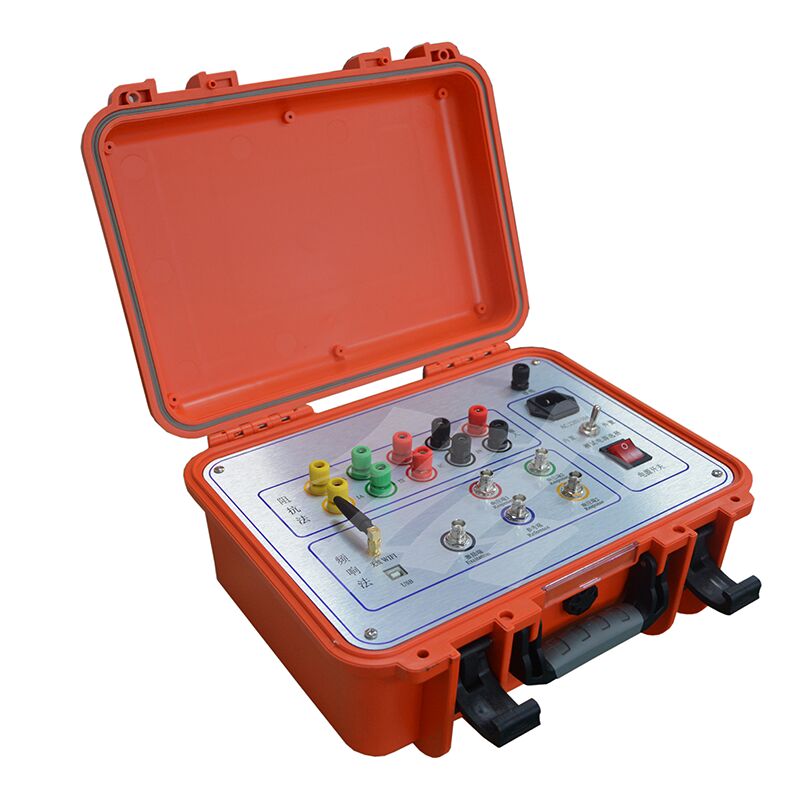

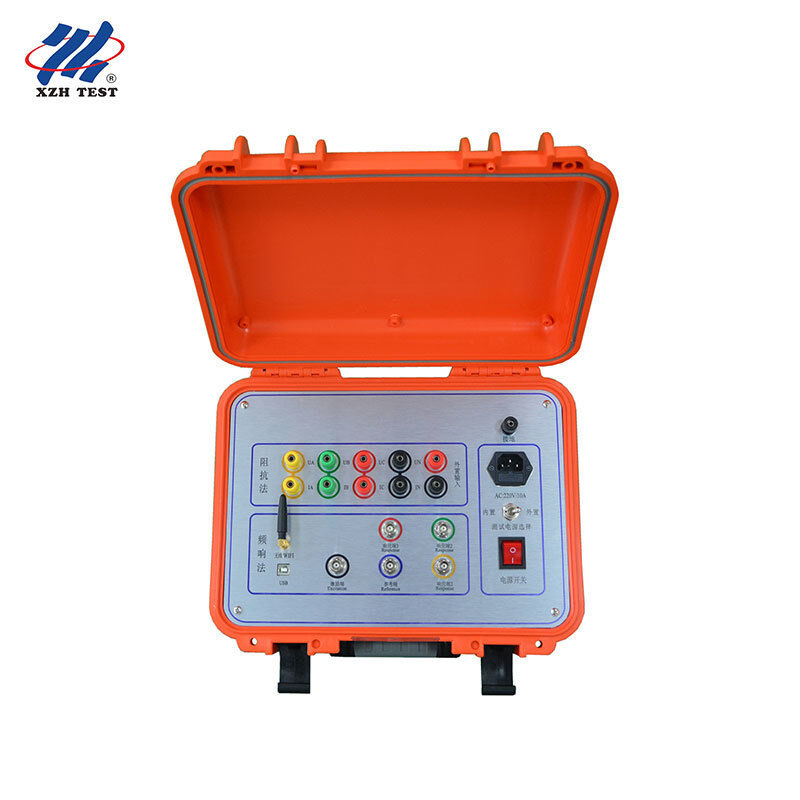

Ο ελεγκτής παραμόρφωσης τυλίγματος μετασχηματιστή αποτελείται από μια μονάδα μέτρησης και λογισμικό ανάλυσης. Η μονάδα μέτρησης ελέγχεται από μικροελεγκτή υψηλής ταχύτητας και περιλαμβάνει παραγωγή σήματος και μέτρηση σήματος. Η μονάδα μέτρησης συνδέεται με ένα tablet ή φορητό υπολογιστή μέσω διεπαφής USB.
Κατά τη διάρκεια των δοκιμών, χρειάζεται μόνο να αφαιρεθούν οι συνδετικές μπάρες του μετασχηματιστή. Όλες οι δοκιμές μπορούν να ολοκληρωθούν χωρίς να ανυψωθεί το κάλυμμα του μετασχηματιστή ή να αποσυναρμολογηθεί.
Το όργανο διαθέτει πολλαπλά συστήματα μέτρησης γραμμικής σάρωσης συχνότητας, με εύρος σάρωσης συχνότητας έως 10MHz. Το διάστημα σάρωσης συχνότητας μπορεί να οριστεί σε 0,25kHz, 0,5kHz και 1kHz, παρέχοντας πιο λεπτομερή ανάλυση της παραμόρφωσης του μετασχηματιστή.
Το όργανο είναι εξαιρετικά έξυπνο και εύκολο στη χρήση, με χαρακτηριστικά όπως αυτόματη ρύθμιση εύρους και αυτόματη ρύθμιση συχνότητας δειγματοληψίας.
Το λογισμικό χρησιμοποιεί την πλατφόρμα Windows και είναι συμβατό. Παρέχει στους χρήστες μια πιο βολική και φιλική προς το χρήστη διεπαφή εμφάνισης.
Παρέχει ανάλυση σύγκρισης ιστορικών καμπυλών, επιτρέποντας τη φόρτωση πολλαπλών ιστορικών καμπυλών ταυτόχρονα για παρατήρηση. Οποιαδήποτε καμπύλη μπορεί να επιλεγεί για οριζόντια και κάθετη ανάλυση. Είναι εξοπλισμένο με ένα σύστημα έξυπνης ανάλυσης και διάγνωσης από ειδικούς που μπορεί να διαγνώσει αυτόματα την κατάσταση των τυλιγμάτων του μετασχηματιστή. Μπορεί να φορτώσει έξι καμπύλες ταυτόχρονα, να υπολογίσει αυτόματα σχετικές παραμέτρους για κάθε καμπύλη, να διαγνώσει αυτόματα την παραμόρφωση του τυλίγματος και να παρέχει διαγνωστικά συμπεράσματα αναφοράς.
Το λογισμικό διαθέτει ισχυρές λειτουργίες διαχείρισης, λαμβάνοντας πλήρως υπόψη τις ανάγκες χρήσης στο πεδίο. Αποθηκεύει αυτόματα τις παραμέτρους περιβαλλοντικών συνθηκών για να παρέχει βάση για τη διάγνωση παραμόρφωσης τυλίγματος μετασχηματιστή. Τα δεδομένα μέτρησης αποθηκεύονται αυτόματα και διαθέτει λειτουργία έγχρωμης εκτύπωσης, καθιστώντας βολική για τους χρήστες τη δημιουργία αναφορών δοκιμών.
Το λογισμικό είναι εξαιρετικά φιλικό προς το χρήστη. Οι περισσότερες συνθήκες μέτρησης είναι επιλέξιμες επιλογές. Λεπτομερείς παράμετροι μετασχηματιστή μπορούν να αποθηκευτούν για διαγνωστική αναφορά και δεν χρειάζεται να εισαχθούν στο πεδίο. Οι πληροφορίες μπορούν να προστεθούν ή να τροποποιηθούν αργότερα, καθιστώντας το πιο βολικό στη χρήση.
Το λογισμικό είναι εξαιρετικά έξυπνο. Μετά τη σύνδεση των σημάτων εισόδου και εξόδου και τον ορισμό των παραμέτρων συνθηκών, μπορεί να ολοκληρωθεί όλη η εργασία μέτρησης. Οι ιστορικές καμπύλες κυματομορφής μπορούν να ανοιχτούν ανά πάσα στιγμή κατά τη μέτρηση για σύγκριση και παρατήρηση, και η μέτρηση μπορεί να διακοπεί ανά πάσα στιγμή.
Ο χρόνος που απαιτείται για τη μέτρηση κάθε φάσης είναι λιγότερο από 60 δευτερόλεπτα. Ο συνολικός χρόνος που απαιτείται για τη μέτρηση παραμόρφωσης τυλίγματος ενός μετασχηματιστή ισχύος με υψηλή, μεσαία και χαμηλή περιέλιξη (ανεξαρτήτως χωρητικότητας και τάσης) δεν υπερβαίνει τα 10 λεπτά. Το προσωπικό καλωδίωσης μπορεί να διατάξει ελεύθερα τα καλώδια εισόδου και εξόδου σήματος χωρίς να επηρεάζει τα αποτελέσματα μέτρησης. Το προσωπικό καλωδίωσης μπορεί να παραμείνει στην κορυφή της δεξαμενής λαδιού του μετασχηματιστή, εξαλείφοντας την ανάγκη να κατέβει, μειώνοντας έτσι την ένταση εργασίας.
Ε1: Τι τύπους μετασχηματιστών μπορεί να ελέγξει αυτό το διαγνωστικό σύστημα;
Το XHBX1502 είναι σχεδιασμένο για μετασχηματιστές ισχύος 63kV–500kV σε εφαρμογές παραγωγής, μεταφοράς και διανομής. Υποστηρίζει διαμορφώσεις πολλαπλών τυλιγμάτων, συμπεριλαμβανομένων τυλιγμάτων υψηλής, μεσαίας και χαμηλής τάσης, καθιστώντας το κατάλληλο τόσο για επαλήθευση νέας εγκατάστασης όσο και για παρακολούθηση κατάστασης εν λειτουργία σε βιομηχανικούς υποσταθμούς και υποδομές κοινής ωφέλειας.
Ε2: Απαιτεί η διαδικασία δοκιμής αποσυναρμολόγηση του μετασχηματιστή;
Όχι. Το σύστημα εκτελεί πλήρως μη επεμβατικές διαγνωστικές. Μόνο οι συνδετικές μπάρες χρειάζεται να αφαιρεθούν πριν από τη δοκιμή. Όλες οι μετρήσεις πραγματοποιούνται εξωτερικά χωρίς να ανυψωθεί το κάλυμμα του μετασχηματιστή, να αποσυναρμολογηθούν βασικά εξαρτήματα ή να διακοπούν οι κανονικές λειτουργίες του υποσταθμού πέραν του προγραμματισμένου παραθύρου συντήρησης.
Ε3: Πόσο διαρκεί ένας πλήρης κύκλος διάγνωσης;
Κάθε μεμονωμένη μέτρηση φάσης ολοκληρώνεται σε λιγότερο από 60 δευτερόλεπτα. Μια ολοκληρωμένη αξιολόγηση μετασχηματιστή τριών τυλιγμάτων — που καλύπτει τυλίγματα υψηλής, μεσαίας και χαμηλής τάσης — διαρκεί το πολύ 10 λεπτά ανεξαρτήτως χωρητικότητας ή ονομαστικής τάσης του μετασχηματιστή, επιτρέποντας αποτελεσματικά προγράμματα επιθεώρησης πολλαπλών μονάδων.
Ε4: Τι δυνατότητες ανάλυσης παρέχει το διαγνωστικό λογισμικό;
Το λογισμικό που βασίζεται στα Windows υποστηρίζει ταυτόχρονη φόρτωση έως και έξι καμπυλών απόκρισης συχνότητας για διασταυρούμενη σύγκριση. Διαθέτει ένα σύστημα έξυπνης διάγνωσης από ειδικούς που υπολογίζει αυτόματα τις παραμέτρους των καμπυλών, εντοπίζει πρότυπα παραμόρφωσης τυλίγματος και παράγει διαγνωστικά συμπεράσματα αναφοράς. Η επικάλυψη ιστορικών καμπυλών, τα εργαλεία οριζόντιας/κάθετης ανάλυσης και η έγχρωμη εκτύπωση αναφορών είναι στάνταρ.
Ε5: Πώς η ανάλυση απόκρισης συχνότητας ανιχνεύει παραμόρφωση τυλίγματος;
Το σύστημα εφαρμόζει γραμμικές σαρώσεις συχνότητας έως 10MHz (ρυθμιζόμενες σε διαστήματα 0,25kHz, 0,5kHz και 1kHz) και μετρά την απόκριση του τυλίγματος στο πεδίο συχνοτήτων. Οι αλλαγές στα χαρακτηριστικά του πλάτους και οι μετατοπίσεις της συχνότητας συντονισμού υποδεικνύουν φυσική παραμόρφωση του τυλίγματος που προκαλείται από κραδασμούς μεταφοράς, ηλεκτρομαγνητικές δυνάμεις βραχυκυκλώματος ή μακροχρόνια υποβάθμιση υλικού. Η συγκριτική ανάλυση με καμπύλες βάσης και ιστορικές καμπύλες ποσοτικοποιεί τη σοβαρότητα της παραμόρφωσης για την ιεράρχηση της συντήρησης.
