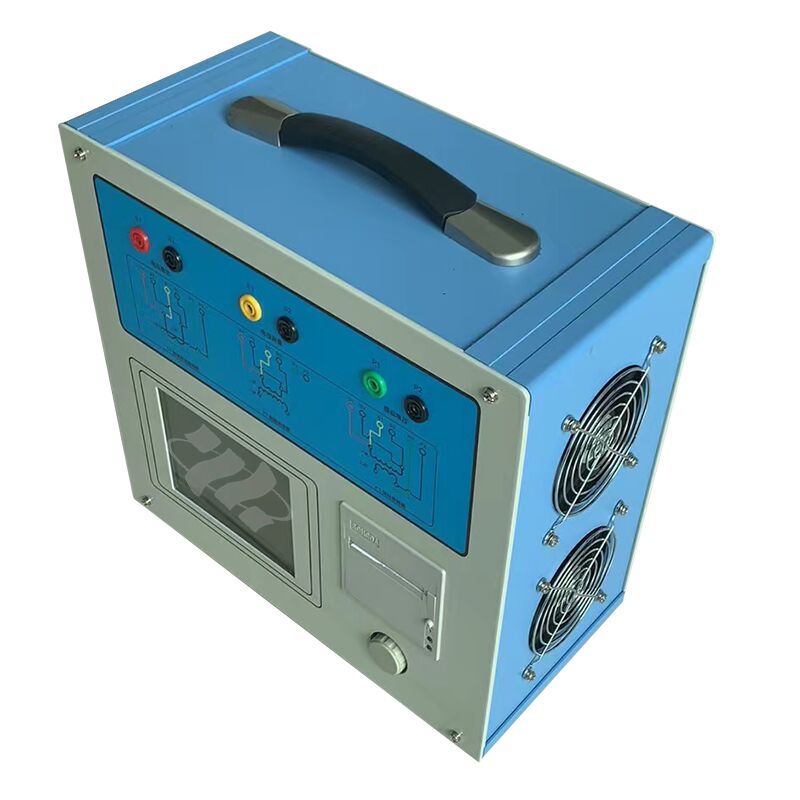

Σχεδιασμένο για ολοκληρωμένες δοκιμές μετασχηματιστών, το XHTX206 Transformer Comprehensive Characteristic Tester παρέχει ακριβείς μετρήσεις για ένα ευρύ φάσμα CTs, όπως προστασία - κλάση,μέτρηση - κατηγορίαΔιεξάγει διεξοδικές εκτιμήσεις των χαρακτηριστικών διέγερσης (βόλτ - άμπερα), της αναλογίας μετασχηματισμού, της πολικότητας, της αντίστασης δευτερογενούς έλξης, του δευτερογενούς φορτίου,σφάλμα αναλογίαςΕκτός από τις δοκιμές CT, αυτό το εργαλείο υψηλής απόδοσης είναι επίσης συμβατό με τις απαιτήσεις δοκιμής ηλεκτρομαγνητικών μονάδων διαφόρων PTs, συμπεριλαμβανομένων των χαρακτηριστικών διέγερσης.,δοκιμές αναλογίας μετασχηματισμού, πολικότητας, δευτερογενούς αντίστασης περιστροφής και δοκιμές σφάλματος αναλογίας.
★ Χρησιμοποιώντας προηγμένη μεθοδολογία δοκιμών μετατροπής συχνότητας, ο δοκιμαστής σχεδιάζει με ακρίβεια τις χαρακτηριστικές καμπύλες και τις καμπύλες σφάλματος,με εξαιρετική τάση σημείου στροφής 60 kV για να ανταποκρίνεται σε σενάρια δοκιμών υψηλής ζήτησης.
★ Διευκολύνει τις ροές εργασίας δοκιμών με την αυτόματη δημιουργία τιμών τάσης / ρεύματος σημείου στροφής, καμπυλών σφάλματος και πλήρους συνόλου παραμέτρων δοκιμής, εξαλείφοντας τα λάθη χειροκίνητου υπολογισμού.
★ Διαθέτει διαισθητικές δυναμικές οθόνες τόσο για τη διαμόρφωση των παραμέτρων όσο και για τα διαγράμματα καλωδίωσης, καθοδηγώντας τους χειριστές βήμα προς βήμα για να διασφαλιστεί η σωστή και αποτελεσματική ρύθμιση.
★ Ενσωματώνει ένα περιστρεφόμενο φωτοηλεκτρικό ποντίκι για ομαλή, απλή λειτουργία, μειώνοντας σημαντικά την καμπύλη μάθησης και ενισχύοντας την αποτελεσματικότητα των δοκιμών.
Τεχνικές παραμέτρους
☆ Έκδοση: 0~180Vrms, 12Arms, 36A (πίκης) ±0,2%
☆ Μέτρηση: Μετατροπή
Σχέδιο: 0·2000 ± 0,1%· 2000·5000 ± 0,2%· 5000·35000 ± 0,5%
Αντίσταση: 0·600Ω ± 0,5%R+2mΩ
Φάση: Ανάλυση 0,5min ±5min
Τεχνική διάταξη:
☆ Τροφοδοσία ισχύος: AC220V±10%, 50Hz
