CT PT Αναλυτής Μετασχηματιστή Χαρακτηριστικό Tester

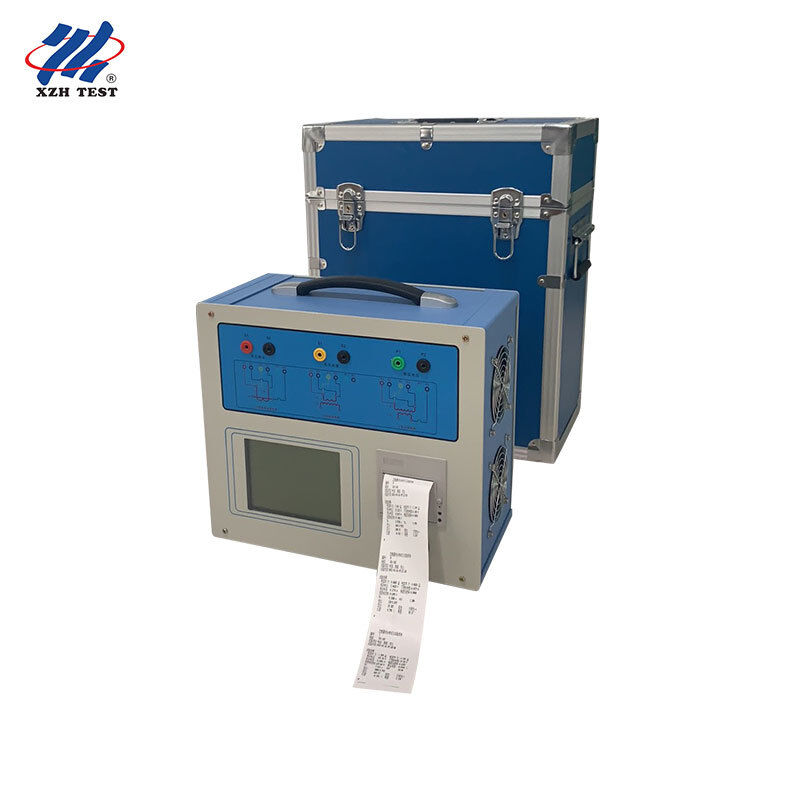

Ο αναλυτής XHTX206 CT PT είναι ένας ολοκληρωμένος δοκιμαστής χαρακτηριστικών μετασχηματιστή νέας γενιάς που αναπτύχθηκε για τη βιομηχανία ηλεκτρικής ενέργειας, αντικαθιστώντας τους παραδοσιακούς μετασχηματιστές μεταβλητής αναλογίας,Μετασχηματιστές και ενισχυτές ρεύματοςΒασίζεται σε προηγμένη τεχνολογία δοκιμής μετατροπής συχνότητας με υψηλής απόδοσης πλατφόρμα DSP και FPGA, ικανοποιεί πλήρως τα χαρακτηριστικά διέγερσης (βολτ-άμπερ), αναλογία μετασχηματισμού, πολικότητα,δευτερογενής αντίσταση περιστροφής, δοκιμές δευτερογενούς φόρτωσης, σφάλματος αναλογίας και σφάλματος γωνίας μετασχηματιστών ρεύματος τάξης προστασίας, τάξης μέτρησης και τάξης TP, καθώς και χαρακτηριστικά διέγερσης, αναλογία,δοκιμή πολικότητας και δευτερογενούς αντίστασης περιστροφής ηλεκτρομαγνητικών μονάδων PT.
Εφαρμογές & στοχευόμενο κοινό:Κατασκευάστηκε για δοκιμές αποδοχής εργοστασίου κατασκευαστών μετασχηματιστών ρεύματος και τάσης, ερευνητικών ιδρυμάτων επιστήμης ενέργειας και εργαστηρίων δοκιμών υψηλής τάσης,Μηχανικοί ανάθεσης λειτουργίας προστασίας ρελέ, ομάδες μεταβίβασης υποσταθμών και προληπτικής συντήρησης, και τμήματα ανάθεσης κατασκευών ηλεκτρικής ενέργειας που χρειάζονται επιτόπια επαλήθευση CT/PT χωρίς τυποποιημένους μετασχηματιστές, ενισχυτές ή κουτιά φορτίου.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Αντικείμενα δοκιμής |
CT (προστασία / μέτρηση / τάξη TP), PT ηλεκτρομαγνητικές μονάδες |
| Αποδόσεις |
0~180Vrms, 12Arms, 36A (πίκης) |
| Ακριβότητα τάσης |
±0,2% |
| Πεδίο αναλογίας CT |
1~40000 (1~2000 < 0,1%· 2000~5000 < 0,2%· 5000~35000 < 0,5%) |
| Διάστημα αναλογίας PT |
1 έως 35000 |
| Μέτρηση φάσης |
Ακριβότητα ±5min, ανάλυση 0,5min |
| Δευτερεύουσα αντίσταση περιστροφής |
0~600Ω, < 0,5% ±2mΩ |
| Μέτρηση φορτίου εναλλακτικού ρεύματος |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Ηλεκτρική τροφοδοσία |
AC220V ± 10%, 50 Hz |
| Εργασιακό περιβάλλον |
-10~50°C, υγρασία ≤90% |
| Μέγεθος / βάρος |
365 × 290 × 153 mm / < 10 kg |
Βασικά χαρακτηριστικά
Η μέθοδος μετατροπής συχνότητας δοκιμάζει καμπύλες χαρακτηριστικών συναρπασμού CT/PT και καμπύλες λάθους 10%, χειρίζοντας σημεία κάμψης έως 60 kV με ισχύ εξόδου μόνο 180Vrms και ρεύμα 12Arms (36A αιχμής).
Επιτόπια επαλήθευση μετασχηματιστών ρεύματος χωρίς τυποποιημένο CT, ενισχυτικό, κουτί φορτίου, ρυθμιστή τάσης ή καλώδια βαρέος ρεύματος, μειώνοντας σημαντικά τον φόρτο εργασίας και βελτιώνοντας την απόδοση.
Λάθος αναλογίας εντός ±0,1% και σφάλμα γωνίας εντός ±5min, επιτρέποντας την δοκιμή πεδίου μετασχηματιστών ρεύματος κλάσης 0,2S με εύρος αναλογίας 1~40000.
Υπολογίζει αυτόματα την τάση/ρεύμα του σημείου στροφής, τις καμπύλες σφάλματος 10% (5%), τον παράγοντα οριακής ακρίβειας (ALF), τον παράγοντα ασφάλειας του οργάνου (FS), τη δευτερεύουσα σταθερή χρόνου (Ts),συντελεστής διαμονής (Kr), κορεσμένη και ακόρεστη επαγωγικότητα.
Δοκιμή με ένα κλειδί για την αντίσταση, τον συναρπασμό, την αναλογία και την πολικότητα του συνεχούς κυμάτων CT με ένα ενιαίο σύστημα καλωδίωσης για όλες τις δοκιμές CT εκτός από το φορτίο, σύμφωνα με τα πρότυπα GB1208 (IEC60044-1), GB16847 (IEC60044-6) και GB1207.
Προαιρετικές εξόδους ενισχυτικού ρεύματος 180A για δοκιμές ροής στο χώρο.
Προχωρημένα χαρακτηριστικά
Πλήρης κινεζική δυναμική γραφική διεπαφή με αυτόματα διαγράμματα καλωδίωσης που εμφανίζονται σύμφωνα με το επιλεγμένο στοιχείο δοκιμής· δεν απαιτείται χειροκίνητη αναφορά.
5.7 ιντσών γραφική διαφλαστική οθόνη LCD, καθαρά ορατή κάτω από άμεσο ηλιακό φως.
Ενεργοποίηση με φωτοηλεκτρικό ποντίκι για γρήγορη και εύκολη εισαγωγή παραμέτρων.
Ο ενσωματωμένος εκτυπωτής εκτυπώνει αυτόματα τις εκθέσεις δοκιμών. Αποθηκεύει έως 1000 ομάδες δεδομένων δοκιμών με διατήρηση της διακοπής ρεύματος.
Φορητός σχεδιασμός με συνολικό βάρος κάτω των 9 kg, εύκολο να μεταφερθεί σε τοποθεσίες πεδίου.
Συνδυάζοντας ολοκληρωμένες λειτουργίες δοκιμών CT/PT, τεχνολογία μετατροπής συχνότητας και αυτοματοποιημένη δημιουργία εκθέσεων,το XHTX206 παρέχει εργαστηριακή ακρίβεια και προετοιμασμένη ευκολία για δοκιμές χαρακτηριστικών μετασχηματιστή.
Γενικές ερωτήσεις
Ε: Για ποιον έχει σχεδιαστεί ο αναλυτής CT PT XHTX206;
Είναι σχεδιασμένο για δοκιμές αποδοχής από το εργοστάσιο των κατασκευαστών CT/PT, ερευνητικά ιδρύματα επιστήμης ενέργειας και εργαστήρια δοκιμών υψηλής τάσης, μηχανικούς εγκατάστασης προστασίας ρελέ,Ομάδες μεταβίβασης υποσταθμού και προληπτικής συντήρησης, και τμήματα ανάθεσης κατασκευής ηλεκτρικής ενέργειας που εκτελούν επιτόπια επαλήθευση μετασχηματιστών.
Ε2: Ποιες δοκιμές μπορεί να εκτελέσει;
Εκτελεί δοκιμές για τα χαρακτηριστικά διέγερσης (βόλτ-άμπερ), αναλογία μετασχηματισμού, πολικότητα, αντίσταση δευτερογενούς περιστροφής, δευτερογενές φορτίο, σφάλμα αναλογίας και σφάλμα γωνίας για την προστασία,μετρητές και CT της κατηγορίας TP, καθώς και δοκιμές χαρακτηριστικών διέγερσης, αναλογίας, πολικότητας και δευτερογενούς αντίστασης περιτύλιξης για ηλεκτρομαγνητικές μονάδες PT.
Ε3: Γιατί είναι σημαντική η τεχνολογία μετατροπής συχνότητας;
Οι δοκιμές μετατροπής συχνότητας παράγουν την πλήρη καμπύλη χαρακτηριστικών διέγερσης και καμπύλη σφάλματος 10% χρησιμοποιώντας μόνο 180Vrms εξόδου και ρεύμα 12Arms, αλλά χειρίζεται CT με σημεία κάμψης έως 60kV,Εξάλειψη της ανάγκης για ογκώδεις ενισχυτές υψηλής τάσης και μεγάλες πηγές ρεύματος.
Ε4: Μπορεί να επαληθεύσει τις CTs στο χώρο χωρίς ένα τυποποιημένο μετασχηματιστή;
Ελέγχει τους μετασχηματιστές ρεύματος στην εγκατάσταση χωρίς τυπικό CT, ενισχυτικό, κουτί φορτίου, ρυθμιστή τάσης ή καλώδια βαρέος ρεύματος, επιτυγχάνοντας σφάλμα αναλογίας εντός ± 0,1% και σφάλμα γωνίας εντός ± 5 λεπτών,επαρκής για 0Δοκιμές CT πεδίου κλάσης.2S.
Ε5: Ποια εξαρτήματα, συσκευασία και όροι παράδοσης ισχύουν;
Το όργανο παραδίδεται σε ξύλινη συσκευασία εντός 5-8 εργάσιμων ημερών, με πληρωμή T / T και 1 σύνολο MOQ.
