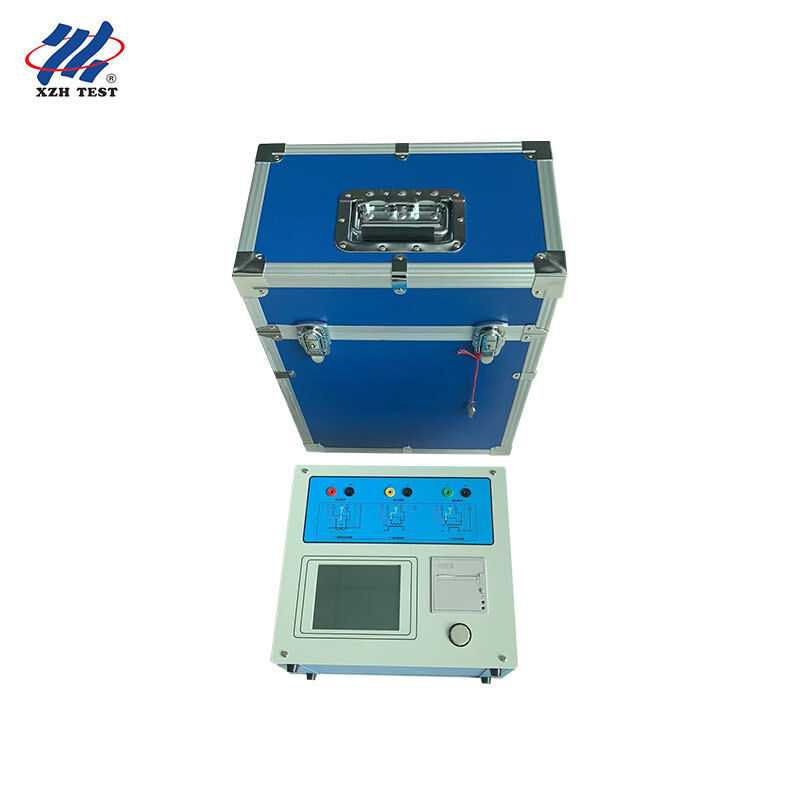

Μετατροπή συχνότητας CT PT Αναλυτής Μετασχηματιστής 60kV Σημείο στροφής XHTX206
Ο αναλυτής CT PT μετατροπής συχνότητας XHTX206 είναι ένας ολοκληρωμένος δοκιμαστής χαρακτηριστικών μετασχηματιστή νέας γενιάς που αναπτύχθηκε για τη βιομηχανία ηλεκτρικής ενέργειας,που αντικαθιστά τον παραδοσιακό συνδυασμό μετασχηματιστών μεταβλητής αναλογίαςΒασισμένο σε προηγμένη τεχνολογία δοκιμών μετατροπής συχνότητας με υψηλής απόδοσης πλατφόρμα DSP και FPGA,ικανοποιεί πλήρως τα χαρακτηριστικά διέγερσης (βόλτ-άμπερα), δοκιμές αναλογίας μετασχηματισμού, πολικότητας, αντίστασης δευτερογενούς έλξης, δευτερογενούς φορτίου, σφάλματος αναλογίας και σφάλματος γωνίας μετασχηματιστών ρεύματος τάξης προστασίας, τάξης μέτρησης και τάξης TP,καθώς και χαρακτηριστικό διέγερσηςΤο όργανο παρέχει μεγαλύτερη αυτοματοποίηση,καλύτερη σταθερότητα και σημαντικά βελτιωμένη απόδοση δοκιμών για επαγγελματική επαλήθευση μετασχηματιστών.
Εφαρμογές & στοχευόμενο κοινό:Σχεδιασμένο για υποκαταστήματα συντήρησης εταιρειών δικτύου και εργολάβους μηχανικής μεταφοράς και διανομής (EPC), ομάδες ηλεκτρικής εγκατάστασης σταθμών αιολικής και ηλιακής ενέργειας,ηλεκτρικά εργαστήρια δοκιμών μεγάλων βιομηχανικών επιχειρήσεων, όπως ο χάλυβας, εργοστάσια τσιμέντου και χημικών, εταιρείες παροχής υπηρεσιών ηλεκτρικών δοκιμών και παρόχους ενοικίασης εξοπλισμού, και σχολεία επαγγελματικής κατάρτισης ηλεκτροπαραγωγής για πρακτική διδασκαλία των δοκιμών χαρακτηριστικών μετασχηματιστών.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Αντικείμενα δοκιμής |
CT (προστασία / μέτρηση / τάξη TP), PT ηλεκτρομαγνητικές μονάδες |
| Αποδόσεις |
0~180Vrms, 12Arms, 36A (πίκης) |
| Ακριβότητα τάσης |
±0,2% |
| Πεδίο αναλογίας CT |
1~40000 (1~2000 < 0,1%· 2000~5000 < 0,2%· 5000~35000 < 0,5%) |
| Διάστημα αναλογίας PT |
1 έως 35000 |
| Μέτρηση φάσης |
Ακριβότητα ±5min, ανάλυση 0,5min |
| Δευτερεύουσα αντίσταση περιστροφής |
0~600Ω, < 0,5% ±2mΩ |
| Μέτρηση φορτίου εναλλακτικού ρεύματος |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Ηλεκτρική τροφοδοσία |
AC220V ± 10%, 50 Hz |
| Εργασιακό περιβάλλον |
-10~50°C, υγρασία ≤90% |
| Μέγεθος / βάρος |
365 × 290 × 153 mm / < 10 kg |
Βασικά χαρακτηριστικά
Η μέθοδος μετατροπής συχνότητας δοκιμάζει καμπύλες χαρακτηριστικών συναρπασμού CT/PT και καμπύλες λάθους 10%, χειρίζοντας σημεία κάμψης έως 60 kV με ισχύ εξόδου μόνο 180Vrms και ρεύμα 12Arms (36A αιχμής).
Επιτόπια επαλήθευση μετασχηματιστών ρεύματος χωρίς τυποποιημένο CT, ενισχυτικό, κουτί φορτίου, ρυθμιστή τάσης ή καλώδια βαρέος ρεύματος, μειώνοντας σημαντικά τον φόρτο εργασίας και βελτιώνοντας την απόδοση.
Λάθος αναλογίας εντός ±0,1% και σφάλμα γωνίας εντός ±5min, επιτρέποντας την δοκιμή πεδίου μετασχηματιστών ρεύματος κλάσης 0,2S με εύρος αναλογίας 1~40000.
Υπολογίζει αυτόματα την τάση/ρεύμα του σημείου στροφής, τις καμπύλες σφάλματος 10% (5%), τον παράγοντα οριακής ακρίβειας (ALF), τον παράγοντα ασφάλειας του οργάνου (FS), τη δευτερεύουσα σταθερή χρόνου (Ts),συντελεστής διαμονής (Kr), κορεσμένη και ακόρεστη επαγωγικότητα.
Δοκιμή με ένα κλειδί για την αντίσταση, τον συναρπασμό, την αναλογία και την πολικότητα του συνεχούς κυμάτων CT με ένα ενιαίο σύστημα καλωδίωσης για όλες τις δοκιμές CT εκτός από το φορτίο, σύμφωνα με τα πρότυπα GB1208 (IEC60044-1), GB16847 (IEC60044-6) και GB1207.
Προαιρετικές εξόδους ενισχυτικού ρεύματος 180A για δοκιμές ροής στο χώρο.
Οι κατάλληλες κατηγορίες CT περιλαμβάνουν P, TPY, μέτρηση, PR, PX, TPS, TPX και TPZ, με αυτόματη τυποποιημένη επιλογή με βάση τον τύπο και την κατηγορία του μετασχηματιστή.
Προχωρημένα χαρακτηριστικά
Δυναμική κινεζική γραφική διεπαφή με αυτόματα διαγράμματα καλωδίωσης για κάθε επιλεγμένο στοιχείο δοκιμής, η οποία καθοδηγεί τους χειριστές βήμα προς βήμα.
50,7 ιντσών γραφική διαφλαστική οθόνη LCD, ευανάγνωστη στο άμεσο ηλιακό φως για εργασία σε εξωτερικό χώρο.
Ενα περιστρεφόμενο φωτοηλεκτρικό ποντίκι για γρήγορη, διαισθητική εισαγωγή παραμέτρων και λειτουργία.
Ενσωματωμένος εκτυπωτής για την αυτόματη εκτύπωση εκθέσεων δοκιμών· αποθηκεύει έως 1000 ομάδες δεδομένων με διατήρηση της διακοπής ρεύματος.
Φορητή κατασκευή που ζυγίζει λιγότερο από 9 kg για εύκολη μεταφορά στο πεδίο.
Η μέθοδος μέτρησης με τέσσερα τερματικά εξασφαλίζει ακριβή δευτερογενή δοκιμή αντίστασης περιστροφής με την εξάλειψη σφαλμάτων αντίστασης μόλυβδου.
Στοιχεία δοκιμής για μετασχηματιστές ρεύματος
| Τμήμα δοκιμής |
Περιγραφή |
| Δευτερεύουσα αντίσταση περιστροφής |
Μέτρηση της αντίστασης συνεχούς ρεύματος CT δευτερογενούς περιστροφής με μέθοδο τεσσάρων τερματικών, εύρος 0~600Ω |
| Χαρακτηριστικά διέγερσης |
Δοκιμές χαρακτηριστικής καμπύλης των ηλεκτρομαγνητικών μονάδων CT και PT σε όγκους volt-ampere |
| Αναλογία μετασχηματισμού και πολικότητα |
Ελέγχει την ακρίβεια της αναλογίας CT/PT και την πολικότητα της επικάλυψης με λειτουργία ενός πλήκτρου |
| Δευτερεύον βάρος |
Μέτρηση φορτίου εναλλασσόμενου ρεύματος έως 1000VA με ακρίβεια < 0,5% ± 0,02VA |
| Λάθος αναλογίας & Λάθος γωνίας |
Υπολογίζει σφάλμα αναλογίας εντός ±0,1% και σφάλμα γωνίας εντός ±5min |
| Δοκιμή διαρροής |
Με προαιρετικό ενισχυτή, έξοδα έως 180A για δοκιμές ροής στην εγκατάσταση |
Πρότυπα Συμμόρφωση & Αρχές δοκιμών
Το XHTX206 ακολουθεί την αρχή δοκιμής με τη μέθοδο χαμηλής συχνότητας για τη δοκιμή των χαρακτηριστικών διέγερσης,που μειώνει σημαντικά την απαιτούμενη τάση και ρεύμα δοκιμής, διατηρώντας παράλληλα την ακρίβεια της μέτρησηςΤο όργανο εφαρμόζει επίσης τη μέθοδο υπολογισμού καμπύλης σφάλματος 10% για την αξιολόγηση των επιδόσεων των μετασχηματιστών ρεύματος κατηγορίας προστασίας,βοηθώντας τους μηχανικούς να επαληθεύουν ότι οι διατάξεις προστασίας θα λειτουργήσουν σωστά σε συνθήκες βλάβης. Όλες οι δοκιμές συμμορφώνονται με τα πρότυπα GB1208 (IEC60044-1), GB16847 (IEC60044-6) και GB1207, και το όργανο επιλέγει αυτόματα το κατάλληλο πρότυπο ανάλογα με τον τύπο και την κατηγορία του μετασχηματιστή,διασφάλιση της συνέπειας, επαναληπτά αποτελέσματα που γίνονται αποδεκτά από τις επιχειρήσεις κοινής ωφέλειας και τα εργαστήρια τρίτων σε όλο τον κόσμο.
Για διάφορες δομές CT, συμπεριλαμβανομένων των μετασχηματιστών ρεύματος τύπου βουτύρου, τύπου πληγής και τύπου παραθύρου, το προσάρτημα του εγχειριδίου παρέχει λεπτομερή διαγράμματα καλωδίωσης τεσσάρων τερματικών,διασφάλιση ορθών συνδέσεων για ακριβή μέτρηση σε κάθε διαμόρφωσηΗ λειτουργία αυτοελέγχου του οργάνου επαληθεύει τα εσωτερικά κυκλώματα και τα κανάλια μέτρησης πριν από τη δοκιμή, ενώ η λειτουργία δοκιμής διαρροής επικυρώνει το πλήρες κύκλο ρεύματος,καθιστώντας το XHTX206 μια πλήρη λύση επαλήθευσης για επαγγελματίες δοκιμών μετασχηματιστών.
Γενικές ερωτήσεις
Ε: Για ποιον έχει σχεδιαστεί ο αναλυτής CT PT XHTX206;
Έχει σχεδιαστεί για υποκαταστήματα συντήρησης εταιρειών δικτύου και εργολάβους μηχανικής μεταφοράς και διανομής (EPC), ομάδες ηλεκτροπαραγωγής σταθμών αιολικής και ηλιακής ενέργειας,Εργαστήρια ηλεκτρικών δοκιμών χάλυβα, οι επιχειρήσεις τσιμέντου και χημικών, οι εταιρείες παροχής υπηρεσιών ηλεκτρικών δοκιμών και οι πάροχοι ενοικίασης εξοπλισμού, καθώς και τα σχολεία επαγγελματικής κατάρτισης στον τομέα της ενέργειας.
Ε2: Ποιες δοκιμές μπορεί να εκτελέσει;
Εκτελεί δοκιμές για τα χαρακτηριστικά διέγερσης (βόλτ-άμπερ), αναλογία μετασχηματισμού, πολικότητα, αντίσταση δευτερογενούς περιστροφής, δευτερογενές φορτίο, σφάλμα αναλογίας και σφάλμα γωνίας για την προστασία,μετρητές και CT της κατηγορίας TP, καθώς και δοκιμές χαρακτηριστικών διέγερσης, αναλογίας, πολικότητας και δευτερογενούς αντίστασης περιτύλιξης για ηλεκτρομαγνητικές μονάδες PT.
Ε3: Γιατί είναι σημαντική η τεχνολογία μετατροπής συχνότητας;
Οι δοκιμές μετατροπής συχνότητας παράγουν την πλήρη καμπύλη χαρακτηριστικών διέγερσης και καμπύλη σφάλματος 10% χρησιμοποιώντας μόνο 180Vrms εξόδου και ρεύμα 12Arms, αλλά χειρίζεται CT με σημεία κάμψης έως 60kV,Εξάλειψη της ανάγκης για ογκώδεις ενισχυτές υψηλής τάσης και μεγάλες πηγές ρεύματος.
Ε4: Μπορεί να επαληθεύσει τις CTs στο χώρο χωρίς ένα τυποποιημένο μετασχηματιστή;
Ελέγχει τους μετασχηματιστές ρεύματος στην εγκατάσταση χωρίς τυπικό CT, ενισχυτικό, κουτί φορτίου, ρυθμιστή τάσης ή καλώδια βαρέος ρεύματος, επιτυγχάνοντας σφάλμα αναλογίας εντός ± 0,1% και σφάλμα γωνίας εντός ± 5 λεπτών,επαρκής για 0Δοκιμές CT πεδίου κλάσης.2S.
Ε5: Ποια εξαρτήματα, συσκευασία και όροι παράδοσης ισχύουν;
Το όργανο παραδίδεται σε ξύλινη συσκευασία εντός 5-8 εργάσιμων ημερών, με πληρωμή T / T και 1 σύνολο MOQ.
