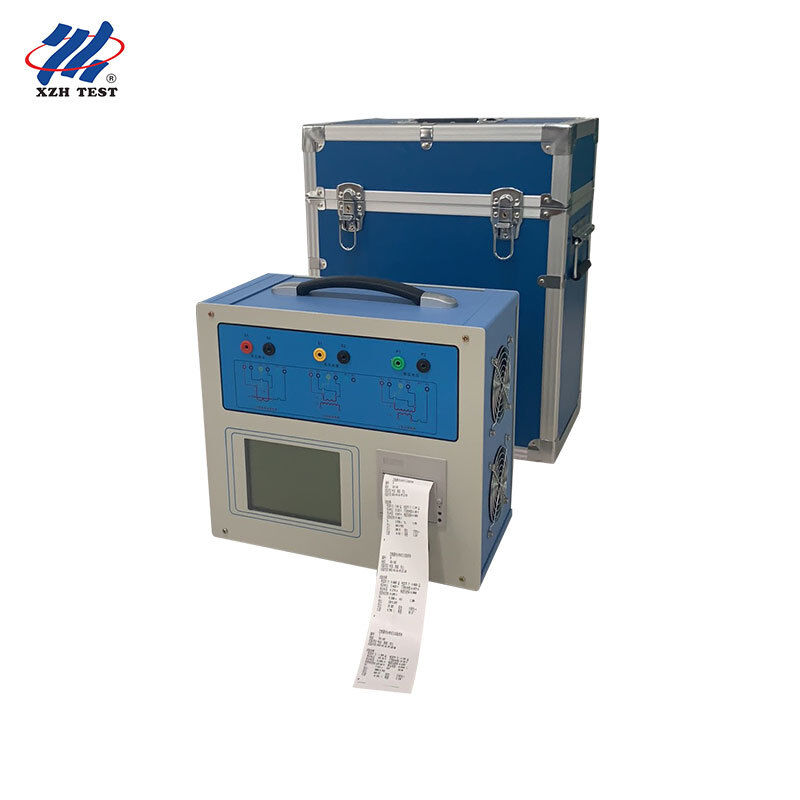

CT PT Tester Transformer Characteristic Analyzer 180Vrms 12Arms Ratio 1-40000 | XHTX206

Το XHTX206 CT PT Tester είναι ένας ολοκληρωμένος αναλυτής χαρακτηριστικών μετασχηματιστών για τη βιομηχανία ενέργειας,κατασκευασμένο σε υψηλής απόδοσης πλατφόρμα DSP και FPGA με προηγμένη τεχνολογία δοκιμών μετατροπής συχνότηταςΚαλύπτει τα χαρακτηριστικά διέγερσης (βολτ-άμπερ), το λόγο μετασχηματισμού, την πολικότητα, τη δευτερογενή αντίσταση περιστροφής, το δευτερογενές φορτίο, το σφάλμα αναλογίας και την δοκιμή σφάλματος γων για την τάξη προστασίας,Μετασχηματιστές ρεύματος κατηγορίας μετρήσεων και κατηγορίας TP, και υποστηρίζει τα χαρακτηριστικά διέγερσης, αναλογία μετασχηματισμού, πολικότητα, δευτερογενή αντίσταση περιστροφής και δοκιμή σφάλματος αναλογίας για ηλεκτρομαγνητικές μονάδες PT.Ως εργαλείο νέας γενιάς που αναπτύχθηκε μέσω εκτεταμένης έρευνας αγοράς και θεωρητικής μελέτης, αντικαθιστά τον παραδοσιακό συνδυασμό μετασχηματιστών μεταβλητής αναλογίας, μετασχηματιστών βήματος και ενισχυτών ρεύματος, παρέχοντας υψηλότερη αυτοματοποίηση,καλύτερη σταθερότητα και σημαντικά βελτιωμένη απόδοση δοκιμών για επαγγελματική επαλήθευση μετασχηματιστών.

Με ολοκληρωμένη ικανότητα δοκιμών CT/PT, τεχνολογία μετατροπής συχνότητας και αυτοματοποιημένη αναφορά,το XHTX206 παρέχει εργαστηριακή ακρίβεια και προετοιμασμένη ευκολία για την ανάλυση χαρακτηριστικών μετασχηματιστήΟι προηγμένες λειτουργίες αυτοελέγχου και δοκιμής ροής του οργάνου επεκτείνουν περαιτέρω την αξία του για τις ομάδες έναρξης λειτουργίας,που επιτρέπουν την πλήρη επαλήθευση ολόκληρης της αλυσίδας μέτρησης πριν από την έναρξη των επίσημων δοκιμών.

Το XHTX206 ακολουθεί την αρχή δοκιμής με τη μέθοδο χαμηλής συχνότητας για τη δοκιμή των χαρακτηριστικών διέγερσης,που μειώνει σημαντικά την απαιτούμενη τάση και ρεύμα δοκιμής, διατηρώντας παράλληλα την ακρίβεια της μέτρησηςΤο όργανο εφαρμόζει επίσης τη μέθοδο υπολογισμού καμπύλης σφάλματος 10% για την αξιολόγηση των επιδόσεων των μετασχηματιστών ρεύματος κατηγορίας προστασίας,βοηθώντας τους μηχανικούς να επαληθεύουν ότι οι διατάξεις προστασίας θα λειτουργήσουν σωστά σε συνθήκες βλάβης. Όλες οι δοκιμές συμμορφώνονται με τα πρότυπα GB1208 (IEC60044-1), GB16847 (IEC60044-6) και GB1207, και το όργανο επιλέγει αυτόματα το κατάλληλο πρότυπο ανάλογα με τον τύπο και την κατηγορία του μετασχηματιστή,διασφάλιση της συνέπειας, επαναληπτά αποτελέσματα που γίνονται αποδεκτά από τις επιχειρήσεις κοινής ωφέλειας και τα εργαστήρια τρίτων σε όλο τον κόσμο.

Για διάφορες δομές CT, συμπεριλαμβανομένων των μετασχηματιστών ρεύματος τύπου βουτύρου, τύπου πληγής και τύπου παραθύρου, το προσάρτημα του εγχειριδίου παρέχει λεπτομερή διαγράμματα καλωδίωσης τεσσάρων τερματικών,διασφάλιση ορθών συνδέσεων για ακριβή μέτρηση σε κάθε διαμόρφωσηΗ λειτουργία αυτοελέγχου του οργάνου επαληθεύει τα εσωτερικά κυκλώματα και τα κανάλια μέτρησης πριν από τη δοκιμή, ενώ η λειτουργία δοκιμής διαρροής επικυρώνει το πλήρες κύκλο ρεύματος,καθιστώντας το XHTX206 μια πλήρη λύση επαλήθευσης για επαγγελματίες δοκιμών μετασχηματιστών.
