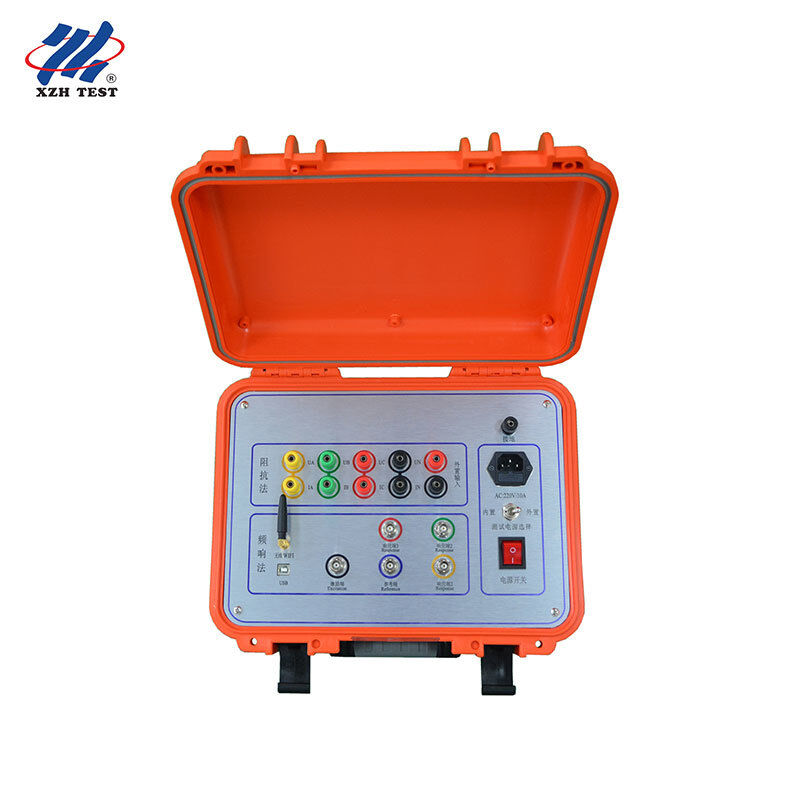

XHBX1502 δοκιμαστής αντίστασης μεταβλητής πίεσηςΈνα USB συνδεδεμένο διαγνωστικό όργανο, που χρησιμοποιεί μέθοδο ανάλυσης απόκρισης συχνότητας (FRA) και μέθοδο ηλεκτροαποστάσεως για την ανίχνευση σφαλμάτων εσωτερικής περιστροφής του μετατροπέα ισχύος 63kV-500kV, και διαθέτει λειτουργία αυτόματης ανάλυσης και έκδοσης αναφοράς λέξης.
περιγραφή
Το XHBX1502 μετράει τις εσωτερικές παράμετροι χαρακτηριστικών του μετατροπέα, και χρησιμοποιεί τη μέθοδο ανάλυσης απόκρισης συχνότητας (FRA) για την ακριβή αξιολόγηση των εσωτερικών δυσλειτουργιών.
Ο μετασχηματιστής, μόλις ολοκληρωθεί ο σχεδιασμός και η κατασκευή, ο κύκλος και η εσωτερική του δομή έχουν ήδη σταθεροποιηθεί, επομένως η συχνότητα απόκρισης κάθε κύκλου είναι επίσης σταθερή, διατηρώντας τη συγκρισιμότητα μεταξύ των τριών φάσεων. Ωστόσο, ο διαχωρισμός ή ο σύντομος διαχωρισμός φάσης κατά τη διαδικασία δοκιμής, η πρόσκρουση κατά τη διαδικασία μεταφοράς, καθώς και η ηλεκτρομαγνητική δύναμη σε συνθήκες σύντομου διαχωρισμού και βλάβης, μπορούν να προκαλέσουν αλλαγές στις παράμετροι κατανομής του κυκλώματος, αλλάζοντας έτσι την αρχική συχνότητα απόκρισης (αλλαγές στην τιμή πλάτους και στην απόκλιση του σημείου κλίσης).
Το όργανο αποτελείται από έναν φορητό υπολογιστή και ένα σύστημα μέτρησης υψηλής ακρίβειας που βασίζεται σε μία μονάδα. Η δομή του είναι συμπαγή, η λειτουργία του είναι εύκολη και μπορεί να χρησιμοποιηθεί μόνο αν διαβάσει το εγχειρίδιο χρήσης ή μετά από σύντομη εκπαίδευση.
Κύρια χαρακτηριστικά
Χρησιμοποιείται για συλλογή και έλεγχοΥψηλής ταχύτητας, υψηλής ολοκλήρωσης μικροεπεξεργαστή.
Μεταξύ υπολογιστή και συσκευήςΕπικοινωνία USB.
DDS Τεχνολογία ψηφιακής ταχύτηταςΒοηθά στην ακριβή διάγνωση των σφαλμάτων περιστροφής, π.χ. διαμόρφωση,凸起,位移,倾斜, ∆ιαμεσογειακή διαμόρφωση και διαμεσογειακή σύντομη επαφή.
高速双通道 16 位 A/D 采样(Κατά τη διάρκεια της δοκιμής στο πεδίο, η μορφή του κύματος έχει εμφανώς μεταβληθεί κατά τη διακοπή της διακοπής).
Δυνατότητα έκδοσης σήματος, η μέγιστη μέγιστη τιμή είναι ± 10V.
Δύο συστήματα μέτρησης.Η μέτρηση γραμμικής σάρωσης και η μέτρηση διαχωρισμένης σάρωσης είναι συμβατές με δύο τύπους εσωτερικών μετρήσεων.
Αυτόματο σύστημα ανάλυσης δεδομένων, έχει οριζόντια τρισδιάστατη (A/B/C) ομοιότητα σύγκρισης και κατακόρυφη ομοιότητα (AA,BB,CC) μεταμορφωτική σύγκριση λειτουργίας.
Αυτόματη δημιουργίαWord ηλεκτρονικό έγγραφο,Για αποθήκευση και εκτύπωση.
阻抗 (电抗)法 (αποστασία): χαμηλής πίεσης πλευρά σύντομη διαδρομή, υψηλής πίεσης πλευρά σύνδεση μία φορά, ισχύει για όλες τις τρεις φάσεις, και υπολογίζει αυτόματα κάθε φάση σύντομη διαδρομή αντίσταση.
Ένα όργανο δύο διαφορετικών μεθόδων μέτρησης:
XHBX1502 υποστηρίζουν δύο διαφορετικές μεθόδους δοκιμής του μεταβλητή πίεσης που καθορίζεται από το πρότυπο ηλεκτρικής ενέργειας της Κίνας:
| 方法 |
原则 |
标准符合要求 (Πρότυπο πληροί τις απαιτήσεις) |
关键输出 |
| Ανάλυση συχνότητας ανταπόκρισης (FRA) |
Σύγκριση της ανταπόκρισης του φάσματος συχνότητας με τα ιστορικά δεδομένα των ομάδων |
DL/T911-2004 |
Συνανότητα (από πολύ καλή έως πολύ κακή) και βαθμός μεταβολής (φυσιολογική, ελαφριά, μέση, σοβαρή) |
| 电抗/阻抗法 ηλεκτρική αντίσταση |
∆ιαμετρώντας την αντίσταση χαμηλής πίεσης σε κάθε φάση και συγκρίνοντας τις τιμές αντίστασης σε κάθε φάση με τις τιμές της σήμανσης. |
DL/T1093-2008 |
Κάθε σύντομη οδική αντίσταση και σύγκριση. |
Το σύστημα αυτόματης ανάλυσης αναφέρει οριζόντια τριπλή ομοιότητα και κάθετα τριπλή ομοιότητα (φυσιολογική ομοιότητα, ελαφρά μεταβολή, μέση μεταβολή, σοβαρή μεταβολή), και μπορεί να εξάγει τα αποτελέσματα ως έγγραφο του Word.
συχνότητα απάντησης τεχνικές προδιαγραφές 2.1 Τρόπος σάρωσης και 2.2 其他技术参数
| Τρόπος σάρωσης |
γραμμική σάρωση και διαχωριστική σάρωση |
| ράδιο σάρωσης |
συχνότητα: 10Hz 10MHz, 40000 σημεία;00,25 kHz / 0,5 kHz / 1 kHz |
| Τεχνική ανάλυση |
0.5kHz 1MHz 2000 个点 |
| 振幅范围 |
-120 dB έως +20 dB |
| 幅度 ακρίβεια |
00,1 dB |
| συχνότητα σάρωσης ακρίβεια |
00,005% |
| ∆ιαστολή εισόδου σήματος |
1MΩ |
| ∆ιαστολή μετάδοσης σήματος |
50Ω |
| σήμα εμβέλεια εξόδου |
±20V |
| 同相重复性 (συμμετοχή) |
990,9% |
| εργασιακή θερμοκρασία |
-10°C έως +40°C |
| θερμοκρασία αποθήκευσης |
-20°C έως +70°C |
| Σχετική υγρασία |
< 90%, μη συσσωματωμένο |
电抗 ((阻抗) 法?? τεχνική πρόβλεψη
| ακρίβεια μέτρησης |
ηλεκτρική τάση 0.2; ηλεκτρικό ρεύμα 0.2 |
| 阻抗范围 (περιοχή αντίστασης) |
0 ️ 100% |
| ∆ιάστημα μέτρησης ηλεκτρικής τάσης |
交流電 25V 500V |
| Το σημερινό μέτρημα |
交流电 0.1A 10A |
| εργασιακή υγρασία |
0 ️ 80% |
| 同相重复性 (συμμετοχή) |
990,9% |
Η μέθοδος ηλεκτρικής αντίστασης χρησιμοποιεί τρεις φάσεις σύνδεσης και μία φάση μέτρησης: μόνο χαμηλής πίεσης πλευρά σύνδεσης, υψηλής πίεσης πλευρά συγχρόνως σύνδεση τριών φάσεων, μία μέτρηση μπορεί να υπολογίσει αυτόματα την αντίσταση σύνδεσης των διαφόρων φάσεων. Η συσκευή μπορεί να χρησιμοποιηθεί με εσωτερική πηγή ηλεκτρικής ενέργειας 220V ή με εξωτερική πηγή ηλεκτρικής ενέργειας.
Τι ώρα γίνεται η δοκιμή;
Η νομοθεσία της Κίνας για την ηλεκτρική ενέργεια προτείνει να διεξάγονται δοκιμές μεταβολής ομάδας στροφής υπό τις ακόλουθες συνθήκες:
παράδοση και δοκιμή πρινΟ μετασχηματιστής 110 kV και άνω πρέπει να υποβληθεί σε δοκιμή αντίστασης μικρής πίεσης ή δοκιμή μετασχηματισμού ομάδας FRA, προκειμένου να διατηρηθεί το αρχικό αρχείο.
Σε κοντινή απόσταση(π.χ. σύντομος διαδρόμος πρόσφυσης ή σύντομος διαδρόμος επανάληψης κοντινής απόστασης), πρέπει να δοκιμαστεί και να συγκριθεί με το αρχικό αρχείο, ενώ συνδυάζεται με άλλες ηλεκτρικές δοκιμές μετά την πρόσκρουση, και στη συνέχεια να επαναχρησιμοποιείται ο μετατροπέας.
定期 τεστ∆εν πρέπει να χρησιμοποιείται ο εν λόγω μηχανισμός για την παρακολούθηση της απόδοσης.
适用人群
Ο χρήστης του XHBX1502 είναι υπεύθυνος για την αξιολόγηση της εσωτερικής κατάστασης ενός μεγάλου μετατροπέα:
κατασκευαστής ηλεκτρικών μετατροπών πραγματοποιούνται εργοστασιακές δοκιμές πριν από την παράδοση, για να δημιουργηθούν αρχεία βάσης.
电网运行维护单位对∆ιακόμισμα ∆ιακόμισμα ∆ιακόμισμα
变压器 大修和维修车间 (Αλλακτικός μηχανισμός και επισκευή)Πριν αποφασίσουμε αν θα γίνει συντήρηση, θα αξιολογήσουμε την κατάσταση της διαμόρφωσης της ομάδας.
Ηλεκτρική Επιστημονική Επιστημονική Εταιρεία και ΈλεγχοςΠαρέχει υπηρεσίες διάγνωσης τρίτων με 63kV-500kV μεταβλητή.
Μπορεί να λειτουργήσει μέσω USB συνδεδεμένος υπολογιστής, να πραγματοποιήσει αυτόματα τρισδιάστατη ανάλυση και να εκπέμψει αναφορά Word, ειδικά σχεδιασμένη για χρήση σε εργοστάσια και εργοστάσια.
κοινό κοινό πρόβλημα λύση
Το XHBX1502 εφαρμόζεται σε ποιες τάξεις ηλεκτρικής τάσης;
Έχει σχεδιαστεί για τον έλεγχο εσωτερικών στρεβλώσεων των μετατροπών 63kV έως 500kV.
Ποιες μεθόδους δοκιμών υποστηρίζει;
Υποστηρίζει μεθόδους ανάλυσης ανταπόκρισης συχνότητας (FRA) και μέθοδο ηλεκτρικής αντίστασης, που ικανοποιούν χωριστά τα πρότυπα DL/T911-2004 και DL/T1093-2008.
Ποιο είναι το εύρος σάρωσης και η ανάλυση;
∆ιαφορά συχνότητας ∆ιαφορά συχνότητας ∆ιαφορά συχνότητας ∆ιαφορά συχνότητας ∆ιαφορά συχνότητας0.5kHz και 1kHz.
Η μέτρηση χρειάζεται περισσότερο χρόνο;
Η μέθοδος ανάλυσης ανταπόκρισης συχνότητας (FRA) χρησιμοποιείται για τη μέτρηση της συνολικής κατανάλωσης ηλεκτρικής τάσης σε κάθε φάση, η οποία δεν υπερβαίνει τα 60 δευτερόλεπτα, και η συνολική κατανάλωση ηλεκτρικής τάσης σε υψηλή, μεσαία και χαμηλή συγκέντρωση δεν υπερβαίνει τα 10 λεπτά.
Ώστε πρέπει να αποσυναρμολογήσεις την βενζίνη;
Δεν χρειάζεται μόνο να αποσυναρμολογηθεί ο μεταβλητής πίεσης για να συνδεθεί με την κύρια γραμμή.
关于 κατασκευαστή
Το όργανο παράγεται από την εταιρεία XZH TEST, η οποία είναι κατασκευαστής μεταβλητών πίεσης και ηλεκτρικών οργάνων δοκιμής. Ο μεταβλητής πίεσης XHBX1502 συμμορφώνεται με τις τεχνικές απαιτήσεις DL / T911-2004 και DL / T1093-2008.
