Δοκιμαστής Αντιεπιχειρήσεων Συγκράτησης Υπερβολικών. XHJS401
The XHJS401 surge arrester counter operation tester is specially developed by our technical staff to address the specific requirements of power users for on-site testing of lightning arrester discharge countersΤο όργανο αυτό διαθέτει κομψή εμφάνιση και είναι βολικό να μεταφέρεται και να χρησιμοποιείται, καθιστώντας το ιδανικό υποκατάστατο για τα παλιά, βαριά όργανα δοκιμών και τις αναποτελεσματικές μεθόδους δοκιμών.
Ο δοκιμαστής εκπέμπει παλμό υψηλής τάσης 800 ~ 1000V για να προσομοιώσει μια εκκένωση κεραυνού, επαληθεύοντας ότι ο μετρητής συλλήψεως λειτουργεί και καταγράφει σωστά.Με ένα συμπαγές σώμα μόλις φ36×375mm και συνολικό βάρος 780g, το όργανο μπορεί να κρατηθεί με το ένα χέρι κατά τη διάρκεια της δοκιμής και η τηλεσκοπική αγωγός ράβδος στο κεφάλι μπορεί να επεκταθεί ώστε να ταιριάζει με το ύψος εγκατάστασης του μετρητή.
Το XHJS401 υποστηρίζει περισσότερες από 2000 δοκιμές εκφόρτισης ανά σύνολο μπαταριών.και το αποτέλεσμα της δοκιμής κρίνεται απευθείας από το αν μετράται ο μετρητής, δίνοντας μια άμεση, διαισθητική ετυμηγορία χωρίς καμία περίπλοκη καλωδίωση ή βαρύ βοηθητικό εξοπλισμό.
Εφαρμογές & στοχευόμενο κοινό:Σχεδιασμένο για ομάδες συντήρησης υποσταθμών που εκτελούν ηλεκτρικές προληπτικές δοκιμές,Οργανισμοί δοκιμών για την προστασία από κεραυνές (μετεωρολογικά κέντρα προστασίας από κεραυνές και τρίτοι φορείς επιθεώρησης για την προστασία από κεραυνές), λειτουργία γραμμών μεταφοράς και επιθεωρητικά πληρώματα ελέγχου των συστοιχιών γραμμών, τμήματα ελέγχου ποιότητας των κατασκευαστών συστοιχιών οξειδίου του ψευδαργύρου,Επιθεώρηση προστασίας από κεραυνό σταθμών βενζίνης και επικίνδυνων χημικών εγκαταστάσεων, και ομάδες ηλεκτρικών δοκιμών αεριοστροφών και κατανεμημένων σταθμών ενέργειας.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Δυναμική τάση |
800 ~ 1000V |
| Βασικές διαστάσεις σώματος |
φ36 × 375 mm |
| Μέγεθος κεφαλιού |
φ50 × 100 mm |
| Βάρος |
780 g |
| Ηλεκτρική τροφοδοσία |
DC 6V (τέσσερις μπαταρίες μεγέθους 1) |
| Διάρκεια ζωής της μπαταρίας |
Περισσότερες από 2000 δοκιμές εκφόρτισης ανά σύνολο μπαταριών |
| Χρόνος φόρτισης |
Περίπου 3 έως 5 δευτερόλεπτα πριν ανάψει το κόκκινο φως |
| Δείκτες |
Πράσινο φως ενεργοποίησης, κόκκινο φως ετοιμότητας |
| Ηλεκτρονική ράβδο |
Τηλεσκοπικό, ρυθμιζόμενο μήκος για να ταιριάζει στο ύψος εγκατάστασης του μετρητή |
| Εγκατάσταση |
Σημείο γης για ασφαλή εκφόρτωση μετά τη δοκιμή |
Χαρακτηριστικά του προϊόντος
Σύνθετο σχεδιασμό στυλ στυλ 780g με τηλεσκοπική αγωγική ράβδο, λειτουργία με ένα χέρι σε ύψος
Η έξοδος παλμού υψηλής τάσης 800 ~ 1000V ενεργοποιεί αξιόπιστα τους μετρητές δέσμευσης για επαλήθευση
Επαναλαμβανόμενες δοκιμές χωρίς απενεργοποίηση, βελτιώνοντας σημαντικά την αποτελεσματικότητα της επιθεώρησης επί τόπου
Τα πράσινα και τα κόκκινα φώτα δείχνουν σαφώς την κατάσταση ενεργοποίησης και την κατάσταση έτοιμης φόρτισης
Περισσότερες από 2000 δοκιμές εκφόρτισης ανά σύνολο μπαταριών, χαμηλό κόστος συντήρησης
Απλή λειτουργία, ιδανική αντικατάσταση των παλιών βαρέων δοκιμαστών και αναποτελεσματικές μεθόδους δοκιμής
Γιατί πρέπει να ελέγχονται οι μετρητές συλλήψεων
Ο μετρητής εκφόρτισης είναι ο μόνος ορατός δείκτης για το αν έχει λειτουργήσει ένας αντιφωτισμός.Χωρίς μετρητή λειτουργίαςΤο προσωπικό συντήρησης δεν μπορεί να γνωρίζει αν ο συσσωρευτής έχει απορροφήσει ενέργεια και αν η απόδοσή του έχει υποβαθμιστεί.
| Κατάσταση |
Κίνδυνος |
XHJS401 Λύση |
| Επενδύσεις σε ηλεκτρική ενέργεια |
Οι ενέργειες της σύλληψης και της απαλλαγής δεν καταγράφονται, οι κρυφές αδυναμίες δεν μπορούν να βρεθούν εγκαίρως. |
Εισάγετε παλμό 800-1000V για να επαληθεύσετε ότι ο μηχανισμός μετρητή λειτουργεί κανονικά |
| Το μετρητή καταστράφηκε από κεραυνό. |
Τα αρχεία χάθηκαν και η κατάσταση του συλληπτή είναι άγνωστη. |
Γρήγορος έλεγχος επί τόπου επιβεβαιώνει εάν ο πάγκος χρειάζεται αντικατάσταση |
| Προληπτική δοκιμή πριν από την περίοδο καταιγίδων |
Οι μη δοκιμασμένοι συσσωρευτές μπορεί να αποτύχουν με την επόμενη κεραυνοβολία. |
Δοκιμή ρουτίνας λειτουργίας με το πάγκο σύμφωνα με τους κανονισμούς προληπτικών δοκιμών DL/T 596 |
| Αποδοχή νέας εγκατάστασης |
Τα σφάλματα αντισύνδεσης δεν εντοπίζονται. |
Η δοκιμή αποδοχής επαληθεύει ότι ο μετρητής ανταποκρίνεται σε προσομοιωμένη εκκένωση |
Βήματα λειτουργίας
Εισάγετε το καλώδιο γείωσης στην ουρά του οργάνου και να κάνει μια σταθερή σύνδεση
Ρυθμίστε το μήκος του τηλεσκοπικού αγωγού ραβδί στο κεφάλι για να ταιριάζει με το ύψος του μετρητή
Γυρίστε το διακόπτη ρεύματος 90 μοίρες προς οποιαδήποτε κατεύθυνση μέχρι να ακούσετε ένα "κλικ" για να ενεργοποιήσετε το ρεύμα. το πράσινο φως ανάβει
Περιμένετε να ανάψει το κόκκινο φως (περίπου 3 έως 5 δευτερόλεπτα), που υποδεικνύει ότι το όργανο είναι έτοιμο
Αγγίξτε το τηλεσκοπικό αγωγό ράβδος στο δείγμα δοκιμής για να αρχίσει τη δοκιμή του μετρητή arrester
Επιτρέπεται η επανάληψη της δοκιμής χωρίς διακοπή της παροχής ρεύματος, αλλά η αγωγός ράβδος πρέπει να διαχωρίζεται από το δείγμα δοκιμής κάθε φορά που φορτίζεται
Μετά την ολοκλήρωση της δοκιμής, απενεργοποιήστε το ρεύμα πρώτα, στη συνέχεια να εκφορτώσετε το κεφαλικό αγωγό ράβδου για την ουρά καλώδιο γης πριν τοποθετήσει το όργανο μακριά
Προφυλάξεις ασφαλείας
Συνδέστε πάντα σταθερά το καλώδιο γείωσης πριν από τη χρήση και αποδεσμεύστε το κεφάλι στο καλώδιο γείωσης μετά τη δοκιμή.
Μην αγγίζετε την αγωγό ράβδο ή το δείγμα δοκιμής κατά τη διάρκεια της περιόδου φόρτισης
Εάν η μπαταρία είναι χαμηλή, ο χρόνος φόρτισης θα παραταθεί· αντικαταστήστε τις μπαταρίες εγκαίρως
Διατηρήστε το όργανο στεγνό και αποφύγετε τις βίαιες συγκρούσεις κατά τη μεταφορά και την αποθήκευση
Χρησιμοποιήστε το όργανο μόνο για δοκιμές λειτουργίας του μετρητή δέσμευσης όπως προβλέπεται
Γενικές ερωτήσεις
Ερώτηση 1: Για ποιο σκοπό χρησιμοποιείται ο δοκιμαστής λειτουργίας του μετρητή συλλήψεως XHJS401;
Χρησιμοποιείται για να δοκιμάσει αν ο μετρητής εκφόρτισης ενός ηλεκτροσόκ λειτουργεί σωστά.επαληθεύεται η λειτουργία του μηχανισμού αντιστοίχισης.
Ε2: Πώς ξέρω αν λειτουργεί ο μετρητής συλλήψεων;
Μετά την ανάφλεξη του κόκκινου φωτός, αγγίξτε την αγωγό ράβδο στο τερματικό του μετρητή.ο μετρητής μπορεί να έχει κολλήσει ή να έχει υποστεί ζημιά και να χρειάζεται επισκευή ή αντικατάσταση.
Ε3: Πόσος χρόνος διαρκεί μια δοκιμή;
Το όργανο είναι έτοιμο περίπου 3 έως 5 δευτερόλεπτα μετά την ενεργοποίηση.Έτσι μια πλήρης τράπεζα συλληπτών μπορεί να ελεγχθεί γρήγορα..
Ε4: Πόσες δοκιμές μπορούν να υποστηρίξουν οι μπαταρίες;
Τέσσερις μπαταρίες μεγέθους 1 (DC 6V) υποστηρίζουν περισσότερες από 2000 δοκιμές εκφόρτισης.
Ε5: Είναι ασφαλές να δοκιμάζεται σε ύψος;
Το στυλ στυλ 780g και η τηλεσκοπική αγωγός ράβδος επιτρέπουν λειτουργία με ένα χέρι στο ύψος εγκατάστασης του πάγκου.Συνδέστε πάντα το καλώδιο γείωσης της ουράς πριν από τη χρήση και εκφορτώστε το κεφάλι στο καλώδιο γείωσης μετά τη δοκιμή πριν απομακρύνετε το όργανο.

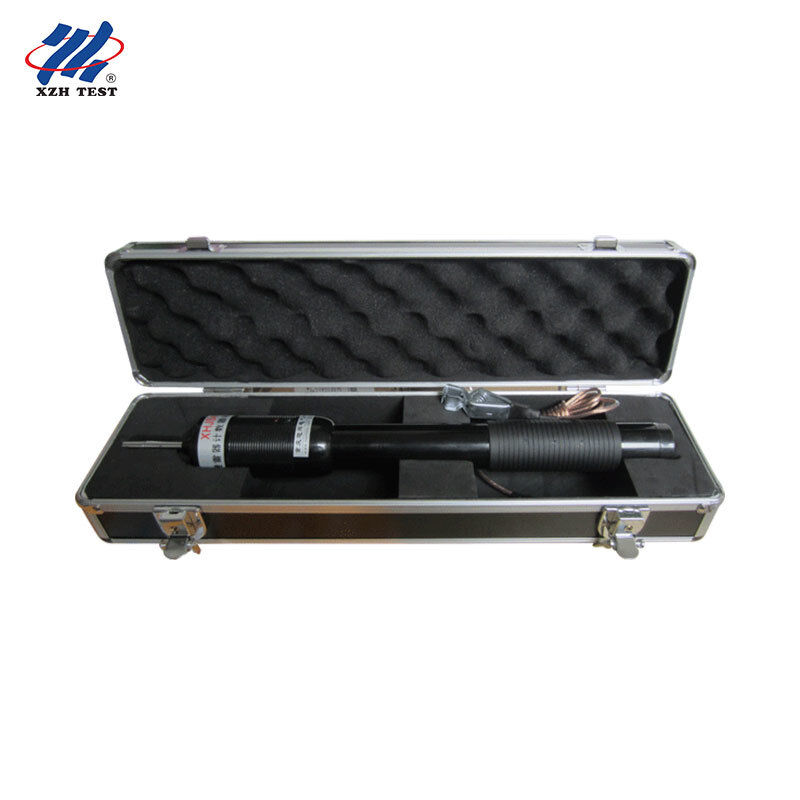

Κάθε XHJS401 παραδίδεται με το σώμα δοκιμής, το καλώδιο γείωσης και το εγχειρίδιο λειτουργίας, και υποστηρίζεται από δωρεάν εγγύηση ενός έτους και ισόβια τεχνική εξυπηρέτηση.κατάρτιση και υποστήριξη μετά την πώλησηΠαρακαλώ επικοινωνήστε με την ομάδα πωλήσεων.
