Ολοκληρωμένη Ψηφιακή Γέφυρα Καύσης 60kV 600mA Εντοπιστής Βλαβών Καλωδίων με Δυνατότητα Υψηλής Τάσης GIS

Το XHSC-60Q είναι μια πλήρως ολοκληρωμένη ψηφιακή γέφυρα διάρρηξης που συνδυάζει υψηλής τάσης διάρρηξη (60kV, 600mA) και έξυπνη προεντοπισμό βλαβών μέσω γέφυρας σε μία φορητή θήκη με τροχούς. Σχεδιασμένο ειδικά για ομάδες τεχνικής υποστήριξης πεδίου που χρειάζονται γρήγορη ανάπτυξη σε πολύπλοκα συστήματα καλωδίων — συμπεριλαμβανομένων δικτύων υψηλής τάσης με τερματισμό GIS και διασταυρούμενες συνδέσεις — χωρίς το λογιστικό βάρος ξεχωριστών οργάνων.

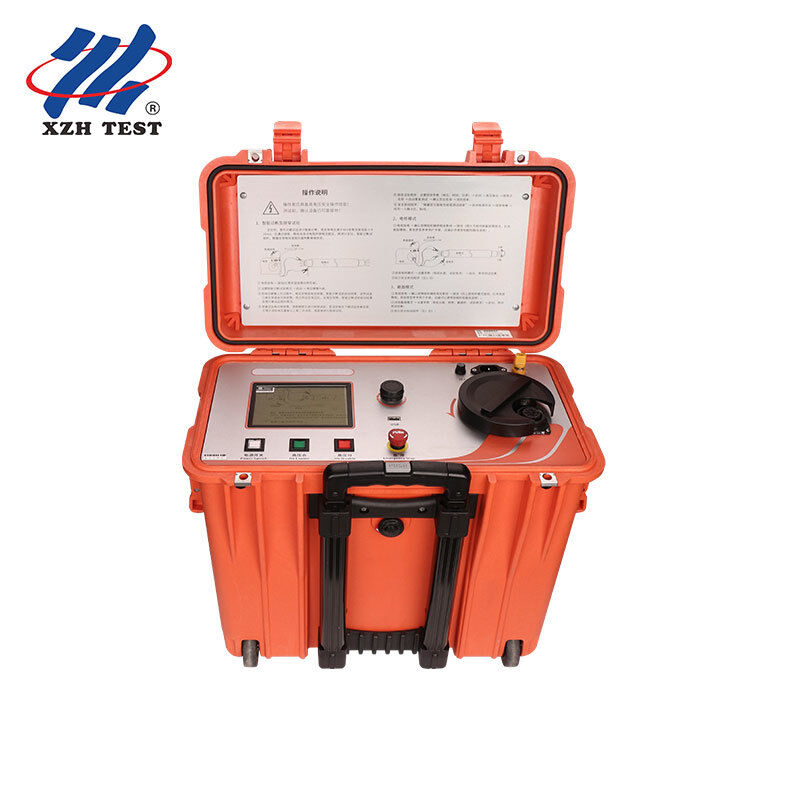

Το XHSC-60Q στεγάζει την πηγή σταθερού ρεύματος υψηλής τάσης, τη μονάδα ανίχνευσης γέφυρας και την οθόνη TFT LCD 3,5 ιντσών μέσα σε μια ανθεκτική θήκη με τροχούς, κατάλληλη για μεταφορά στο πεδίο. Ολόκληρο το σύστημα ζυγίζει μόλις 29 κιλά, επιτρέποντας την ανάπτυξη από έναν μόνο χειριστή από το όχημα στο σημείο δοκιμής. Ένας περιστροφικός διακόπτης επιλογής εναλλάσσει απρόσκοπτα μεταξύ των λειτουργιών διάρρηξης και γέφυρας — δεν απαιτείται επανασύνδεση καλωδίων.

Η έξυπνη μονάδα γέφυρας υποστηρίζει τρεις αλγορίθμους εντοπισμού:

• Μέθοδος Γέφυρας: Απαιτεί γνωστό μήκος καλωδίου και βοηθητικό καλώδιο ίσου διατομής με βραχυκύκλωμα στο μακρινό άκρο χαμηλής αντίστασης
• Μέθοδος Διατομής: Χρησιμοποιεί γνωστά δεδομένα διατομής και υλικού — ιδανικό όταν το μήκος του βοηθητικού καλωδίου διαφέρει
• Μέθοδος Σύγκρισης Τάσης: Προσδιορίζει την απόσταση βλάβης με υπολογισμό ποσοστού από δύο διαμορφώσεις καλωδίωσης — κατάλληλο όταν είναι γνωστό μόνο το μήκος του καλωδίου

Όλες οι μέθοδοι λειτουργούν μέσω της οθόνης LCD στην πλευρά υψηλής δυναμικής τάσης με περιστροφικό έλεγχο δυναμικής τάσης γείωσης — δεν απαιτείται φυσική επαφή με το τμήμα υψηλής τάσης κατά τη λειτουργία.

• Προεντοπισμός βλαβών μόνωσης καλωδίων HV σε κυκλώματα με τερματισμό GIS χωρίς αφαίρεση του διακόπτη GIS
• Εντοπισμός βλαβών μανδύα διασταυρούμενων συστημάτων καλωδίων χωρίς βραχυκύκλωμα των συνδέσμων διασύνδεσης
• Διάρρηξη βλαβών υψηλής αντίστασης σε καλώδια μεταφοράς και διανομής μεγάλου τμήματος, μεγάλης απόστασης
• Δοκιμές επαλήθευσης αντοχής σε συνεχή τάση DC
• Εντοπισμός βραχέων καλωδίων και βλαβών κοντινού άκρου όπου οι μέθοδοι ανάκλασης κύματος έχουν τυφλά σημεία

Σε αντίθεση με τις συμβατικές διατάξεις δύο οργάνων, ο ολοκληρωμένος σχεδιασμός μειώνει την υλικοτεχνική υποστήριξη στο πεδίο, εξαλείφει προβλήματα συμβατότητας μεταξύ ξεχωριστών μονάδων και παρέχει ένα συνεπές περιβάλλον χρήστη και στις δύο λειτουργίες. Η μέτρηση αντίστασης τεσσάρων καλωδίων (Kelvin) με θωρακισμένο καλώδιο εξαλείφει τα σφάλματα αντίστασης των καλωδίων σύνδεσης, ενώ το στρώμα θωράκισης από πλεγμένο χάλκινο πλέγμα διασφαλίζει την ασφάλεια του χειριστή μέσω αξιόπιστης γείωσης.
