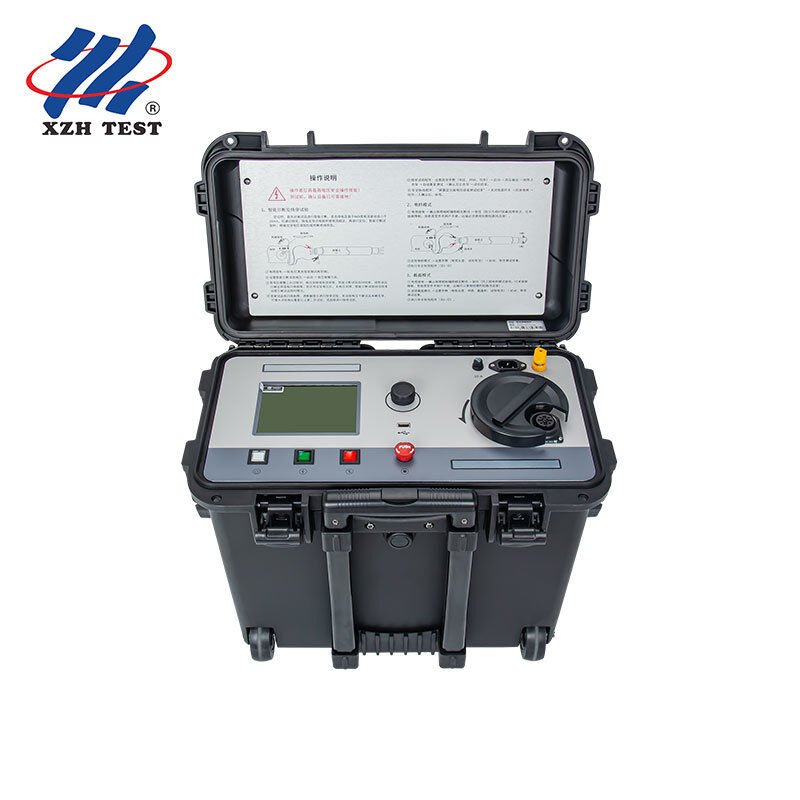

Ψηφιακή καύση υψηλού ρεύματος μέσω γέφυρας 60kV 600mA Προεντοπιστής σφάλματος καλωδίου για καλώδια μεγάλου τμήματος XHSC-60Q

Το XHSC-60Q είναι μια ψηφιακή γέφυρα καύσης υψηλού ρεύματος, σχεδιασμένη ειδικά για ταχεία μετατροπή βλαβών υψηλής αντίστασης σε χαμηλή αντίσταση σε καλώδια υψηλής τάσης μεγάλης διατομής και μεγάλων αποστάσεων. Με έξοδο λειτουργίας καύσης 60kV και ρεύμα βραχυκύκλωσης 600mA — το υψηλότερο στην κατηγορία του — διασπά αξιόπιστα τα κανάλια εκφόρτισης με απανθράκωση σε καλώδια με μόνωση λαδιού-χαρτιού και XLPE, όπου τα όργανα χαμηλότερου ρεύματος δυσκολεύονται να επιτύχουν σταθερή αγωγιμότητα.

Οι βλάβες καλωδίων υψηλής αντίστασης — ιδιαίτερα σε μακρά καλώδια με μεγάλους αγωγούς — παρουσιάζουν μονοπάτι εκφόρτισης υψηλής αντίστασης. Ένα όργανο καύσης με μόνο 100–200mA ρεύματος βραχυκύκλωσης συχνά απαιτεί επαναλαμβανόμενους κύκλους για να απανθρακώσει και να σταθεροποιήσει το κανάλι της βλάβης, και σε ορισμένες περιπτώσεις αποτυγχάνει να επιτύχει επαρκώς χαμηλή αντίσταση για ακριβή μέτρηση με γέφυρα. Η έξοδος 600mA του XHSC-60Q παρέχει αναλογικά υψηλότερη ενέργεια στο σημείο της βλάβης, επιταχύνοντας τη μετάβαση από ασταθή τόξο υψηλής αντίστασης σε σταθερό μονοπάτι αγωγιμότητας χαμηλής αντίστασης.

Μόλις προετοιμαστεί η βλάβη, αναλαμβάνει η ενσωματωμένη έξυπνη μονάδα γέφυρας. Λειτουργώντας στα 0–4kV με την ίδια ικανότητα ρεύματος 600mA, οδηγεί επαρκές ρεύμα δοκιμής μέσω της πλέον χαμηλής αντίστασης βλάβης για να διασφαλίσει καθαρές, επαναλήψιμες μετρήσεις αναλογίας — κρίσιμες για την επίτευξη της καθορισμένης ακρίβειας τοποθέτησης ±(0.2%·L+1)m.

• Βήμα 1 — Δοκιμή Αντοχής Υψηλής Τάσης: Εφαρμόστε σταδιακά αυξανόμενη τάση DC χρησιμοποιώντας τη λειτουργία καύσης για να επαληθεύσετε την κατάσταση της μόνωσης και να επιβεβαιώσετε ότι η βλάβη εξακολουθεί να υπάρχει
• Βήμα 2 — Καύση: Παρέχετε 60kV/600mA στο σημείο της βλάβης. Παρακολουθήστε τους μετρητές τάσης και ρεύματος — καθώς η βλάβη απανθρακώνεται, η τάση μειώνεται και το ρεύμα σταθεροποιείται, υποδεικνύοντας επιτυχή μετατροπή σε χαμηλή αντίσταση
• Βήμα 3 — Προ-εντοπισμός Γέφυρας: Μετακινήστε τον επιλογέα περιστροφής στη λειτουργία γέφυρας. Συνδέστε το τετράκλωνο θωρακισμένο καλώδιο μέτρησης. Χρησιμοποιήστε το κουμπί περιστροφικού κωδικοποιητή στην οθόνη TFT 3,5 ιντσών για να επιλέξετε τη μέθοδο γέφυρας, διατομής ή σύγκρισης τάσης με βάση τα διαθέσιμα δεδομένα καλωδίου
• Βήμα 4 — Εντοπισμός: Με τον προ-εντοπισμό της βλάβης, αναπτύξτε ακουστικό-μαγνητικό εντοπισμό (ξεχωριστό όργανο) στην ενδεικνυόμενη απόσταση για τελική επιβεβαίωση εκσκαφής

• Βλάβες μόνωσης υψηλής αντίστασης σε καλώδια μεταφοράς XLPE 33kV–220kV (με διατομή αγωγού έως 2.500mm²)
• Βλάβες καλωδίων λαδιού-χαρτιού (PILC) όπου η εισχώρηση υγρασίας έχει δημιουργήσει ασταθή μονοπάτια εκφόρτισης υψηλής αντίστασης
• Βλάβες μανδύα καλωδίων σε μακρά διασυνδεδεμένα κυκλώματα HV που απαιτούν ταυτόχρονη καύση πολλαπλών ασυνεχειών μανδύα
• Εντοπισμός βλαβών πριν την έναρξη λειτουργίας σε νεοεγκατεστημένα καλώδια όπου η ζημιά κατά την κατασκευή έχει δημιουργήσει λανθάνουσες ατέλειες υψηλής αντίστασης

Το XHSC-60Q ενσωματώνει διπλή προστασία υπερφόρτωσης και βραχυκυκλώματος με αυτόματη προσαρμογή αντίστασης. Ένα κουμπί ενεργοποίησης υψηλής τάσης τύπου μανιταριού παρέχει έκτακτη απενεργοποίηση. Το κουμπί ρύθμισης υψηλής τάσης είναι συνδεδεμένο με τον διακόπτη HV — η αύξηση της τάσης είναι δυνατή μόνο όταν το κουμπί επιστρέψει στο μηδέν και η ένδειξη λειτουργίας επιβεβαιώνει την επιλογή γέφυρας ή καύσης. Όλες οι λειτουργίες πραγματοποιούνται μέσω ενός μονωμένου περιστροφικού κωδικοποιητή σε δυναμικό γείωσης, με την οθόνη LCD και τα ηλεκτρονικά της γέφυρας να είναι σε υψηλό δυναμικό για ακρίβεια μέτρησης, ενώ ο χειριστής παραμένει πλήρως απομονωμένος.
