Ψηφιακό ακουστικό-μαγνητικό καλώδιο ελαττωματικός δείκτης ακουστικής ακτινοβολίας XHDD503C+
Επισκόπηση του προϊόντος
Το XHDD503C+ είναι ένας ακριβής δείκτης σφάλματος καλωδίου που χρησιμοποιεί τεχνολογία ακουστικής-μαγνητικού συγχρονισμού για ακριβή τοποθεσία σφάλματος εντός της προκαθορισμένης εύρους μέτρησης.Το όργανο συλλαμβάνει και αναλύει την ηχητική και μαγνητική διαφορά χρόνου που παράγεται από την εκφόρτιση από την πρόσκρουση στο σημείο σφάλματος, συνδυάζοντας την ανίχνευση δονήσεων και τις αρχές ηλεκτρομαγνητικής επαγωγής για την επίτευξη ακριβούς ακρίβειας. Εφοδιασμένο με οθόνη LCD με υψηλή φωτεινότητα 1,5 ιντσών (480x850 ανάλυση, 350 νιτ),το XHDD503C+ εξασφαλίζει καθαρή ορατότητα ακόμη και κάτω από άμεση ηλιακή ακτινοβολία κατά τις εξωτερικές εργασίες πεδίου.
Κατάλληλο για χαμηλής αντίστασης, βραχυκύκλωμα, ανοιχτό κύκλωμα, σπασμένο κύκλωμα, διαρροή υψηλής αντίστασης και λάμψη σε καλώδια ηλεκτρικής ενέργειας, ομοαξονικά καλώδια,και καλώδια χαμηλής τάσης διαφόρων επιπέδων τάσης, διατομές και διηλεκτρικά μέσα συμμορφούμενα με τα πρότυπα DL/T 849.2-2019 και GB/T 18268.1.
Βασικά χαρακτηριστικά
- Ακουστική-μαγνητική συγχρονισμένη τοποθέτηση με αυτόματο υπολογισμό χρονικής διαφοράς
- 1Εικονική οθόνη αφής υψηλής φωτεινότητας 0,5-ιντσών LCD (480x850, 350 νιτ)
- Αυτοματοποιημένη και χειροκίνητη ρύθμιση ισχύος/αρχίζουσα δύναμη τόσο για τα ηχητικά όσο και για τα μαγνητικά κανάλια
- Τέσσερις επιλογές τρόπων φίλτρου: πλήρης διέλευση, διέλευση ζώνης, χαμηλή διέλευση και υψηλή διέλευση
- Μείωση θορύβου φόντου BNR και μείωση θορύβου αθόρυβα για δύσκολα περιβάλλοντα πεδίου
- Φιλτράρισμα επικαλύψεως πέμπτης τάξης για βελτιωμένη σαφήνεια σήματος
- Δείξη απόκλισης πορείας με προειδοποίηση για την προσέγγιση σημείου βλάβης
- Υψηλής ευαισθησίας, ανθεκτικός στον θόρυβο, πλήρως ψηφιακός ανιχνευτής σταθερής θέσης
- Πολυεπίπεδη αισθητήρες φυσικής απομόνωσης σήματος με ανθεκτικότητα σε νερό IP65
- Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με περισσότερες από 8 ώρες αναμονής και γρήγορη φόρτιση
- Σύνθετο και ελαφρύ σχεδιασμό ∆ημείο κύριας μονάδας 0,82 kg, ανιχνευτής 2,2 kg
Τεχνικές προδιαγραφές
| Μέθοδος θέσης |
Ακουστική-μαγνητική συγχρονισμός |
| Ακριβότητα ανίχνευσης |
Τοποθέτηση: ≤ 0,1 m. Δρόμος: ≤ 0,5 m. |
| Πεδίο ανίχνευσης |
00,00 - 99,99 ms |
| Τρόποι φιλτραρίσματος |
Πλήρης διέλευση (100Hz-1600Hz), διέλευση ζώνης (200Hz-600Hz), χαμηλή διέλευση (100Hz-300Hz), υψηλή διέλευση (160Hz-1600Hz) |
| Μέθοδος φιλτραρίσματος |
Φίλτρο επιθέσεων πέμπτης τάξης |
| Κέρδος καναλιού |
8 επίπεδα (ήχος και μαγνητική ενέργεια), όριο ενεργοποίησης 0-99 επίπεδα |
| Ηχητική έξοδος |
16 επίπεδα κέρδους (0-112 dB), 350Ω αντίσταση |
| Εμφάνιση |
1.5 ιντσών οθόνη LCD αφής, 480x850, 350 νιτ |
| Διορισμός ανθεκτικότητας στο νερό |
IP65 (Πολυεπίπεδη αισθητήρες φυσικής απομόνωσης) |
| Ηλεκτρική τροφοδοσία |
3.7V 3200mAh 18650 μπαταρία x4 |
| Χρόνος αναμονής |
> 8 ώρες |
| Θέρμανση λειτουργίας |
-25°C έως 65°C, RH ≤ 90% |
| Μέγεθος θήκης |
428L x 350W x 230H mm |
| Συνολικό βάρος |
70,5 kg |
| Κεντρική μονάδα |
190L x 75W x 135H mm, 0,82 kg |
| Έλεγχος |
200 διαστάσεων x 130 χιλιοστών, 2,2 kg |
| Συμμόρφωση |
Δελτίο ΕΕ L 347 της 10.12.2019.1 |

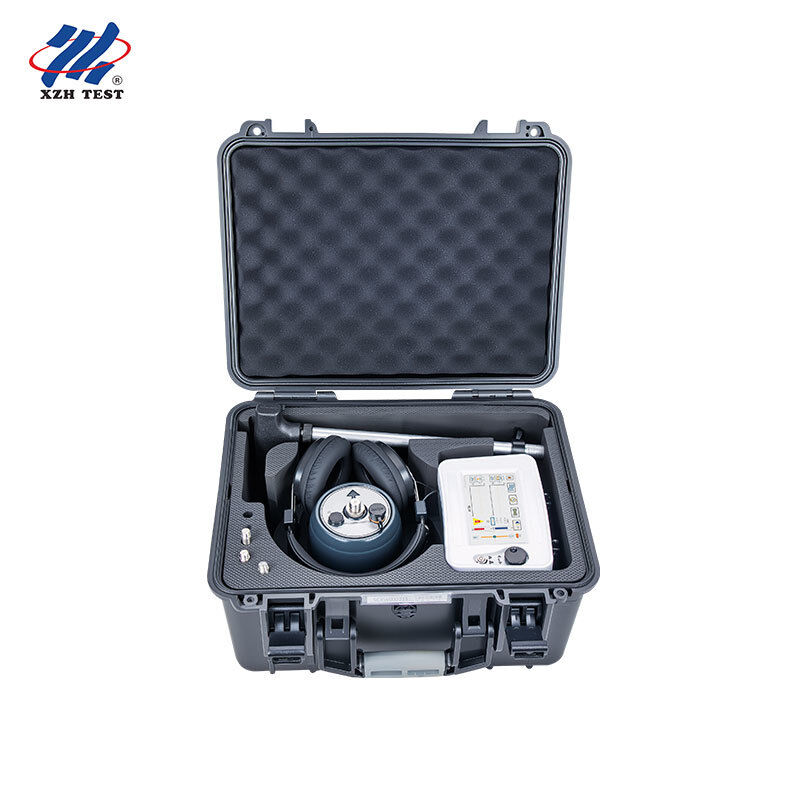

Κατάλογος συσκευασίας
|
Κατάλογος συστατικών στοιχείων και διάγραμμα του οργάνου
|
|
Ονομασία
|
ποσότητα
|
Γράφημα
|
Ονομασία
|
ποσότητα
|
Γράφημα
|
|
Τοποθετητής σφαλμάτων καλωδίου
|
1
|
|
ανίχνευση
(συμπεριλαμβανομένης της ράβδου σύνδεσης,βάση, έδαφοςΠινέλα, σύνδεσμος ανιχνευτή και σύνδεσμος δίσκου)
|
1
|
|
|
7 πυρήνεςπροστατευμένοκαλώδιο σήματος
|
1
|
|
|
φορτιστή
|
1
|
|
|
Ακουστικά
|
1
|
|
|
Πολυλειτουργικό
Κλειδί λουλουδιών
|
1
|
|
Συχνές Ερωτήσεις
Ε: Πώς ο ακουστικός-μαγνητικός συγχρονισμός βελτιώνει την ακρίβεια της τοποθεσίας σφάλματος;
Η ακουστική-μαγνητική μέθοδος ανιχνεύει ταυτόχρονα το ηλεκτρομαγνητικό σήμα (το οποίο ταξιδεύει με ταχύτητα κοντά στο φως) και το ακουστικό σήμα (το οποίο ταξιδεύει με ταχύτητα ήχου μέσω του εδάφους).Μετρώντας τη χρονική διαφορά μεταξύ αυτών των δύο σημάτων, το όργανο υπολογίζει την ακριβή απόσταση από το σημείο βλάβης με ακρίβεια 0,1 μέτρων, εξαλείφοντας τις εικασίες από τις παραδοσιακές μεθόδους μόνο ήχου.
Ε2: Ποια λειτουργία φίλτρου πρέπει να επιλέξω για διαφορετικές συνθήκες πεδίου;
Διατίθενται τέσσερις τρόποι: πλήρης διέλευση (100 Hz-1600 Hz) για γενική χρήση με ελάχιστες παρεμβολές, διέλευση ζώνης (200 Hz-600 Hz) για ισορροπημένη απόρριψη θορύβου,Χαμηλό πέρασμα (100Hz-300Hz) για μαλακό έδαφος ή αμμώδες έδαφος όπου οι υψηλές συχνότητες εξασθενούν γρήγορα· Υψηλό πέρασμα (160 Hz-1600 Hz) για σκληρές επιφάνειες πεζοδρόμου ή σκυροδέματος κοντά στο σημείο σφάλματος όπου κυριαρχεί ο χαμηλής συχνότητας θόρυβος φόντου.
Ε3: Τι είδη σφαλμάτων καλωδίων μπορεί να ανιχνεύσει το XHDD503C+;
Το XHDD503C+ είναι κατάλληλο για ελαττώματα χαμηλής αντίστασης, ελαττώματα βραχυκυκλώματος, ελαττώματα ανοιχτού κυκλώματος (συντριβής), ελαττώματα διαρροής υψηλής αντίστασης και ελαττώματα φλας-όβερ σε καλώδια ηλεκτρικής ενέργειας,Υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου, και θαμμένα καλώδια από διάφορα υλικά, διατομές και διηλεκτρικά μέσα.
Ε4: Αρκεί η διαβάθμιση IP65 για υγρά και σκόνη περιβάλλοντα;
Ναι, η βαθμολογία IP65 σημαίνει ότι το όργανο είναι πλήρως αμυδρό και προστατεύεται από αερίσματα νερού χαμηλής πίεσης από οποιαδήποτε κατεύθυνση.Οι αισθητήρες φυσικής απομόνωσης πολλαπλών στρωμάτων παρέχουν πρόσθετη προστασία για τα ευαίσθητα εξαρτήματα του ανιχνευτή, καθιστώντας το XHDD503C+ αξιόπιστο στη βροχή, τη λάσπη, την κατασκευαστική σκόνη και τα περιβάλλοντα υψηλής υγρασίας.
Ε5: Πόσο διαρκεί η μπαταρία κατά τη συνεχή χρήση στο πεδίο;
Η ενσωματωμένη μπαταρία λιθίου 18650 3,7V 3200mAh (4 κύτταρα) παρέχει πάνω από 8 ώρες συνεχούς λειτουργίας σε αναμονή.Το όργανο μπορεί να χρησιμοποιηθεί με μερική φόρτιση χωρίς να καταστρέφεται η μπαταρία.
Ε6: Μπορεί το XHDD503C+ να λειτουργεί από έναν μόνο τεχνικό;
Το συνολικό βάρος του συστήματος είναι 7,5 κιλά με την κύρια μονάδα να ζυγίζει μόνο 0,82 κιλά και τον ανιχνευτή 2,2 κιλά.Οι συμπαγείς διαστάσεις και η διαισθητική διεπαφή με οθόνη αφής επιτρέπουν σε έναν μόνο χειριστή να, να ρυθμίσει και να εκτελέσει τον εντοπισμό σφαλμάτων ανεξάρτητα στα περισσότερα σενάρια πεδίου.
Ε: Ποια πρότυπα συμμορφώνεται το XHDD503C+;
Το XHDD503C+ πληροί τις απαιτήσεις ακουστικής-μαγνητικής τοποθέτησης του DL/T 849.2-2019 (Γενικές τεχνικές προϋποθέσεις για ειδικούς δοκιμαστές για εξοπλισμό ηλεκτρικής ενέργειας) και του GB/T 18268.1 (Απαιτήσεις κατά των παρεμβολών για τον εξοπλισμό δοκιμών που χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις).
Ε8: Ποια εξαρτήματα περιλαμβάνονται στο όργανο;
Τα τυπικά αξεσουάρ περιλαμβάνουν την κύρια μονάδα, ψηφιακό ανιχνευτή με ράβδο σύνδεσης και βάση τρίποδου, 7 πυρήνες προστατευμένο καλώδιο σήματος, επαγγελματικά ακουστικά παρακολούθησης, γρήγορο φορτιστή,πολυλειτουργικό κλειδί για συναρμολόγησηΌλα τα αντικείμενα είναι συσκευασμένα στο προστατευτικό κάλυμμα 428L x 350W x 230H mm.
Ε: Μπορεί το XHDD503C+ να λειτουργήσει με οποιαδήποτε γεννήτρια παλμών υψηλής τάσης;
Το XHDD503C+ είναι συμβατό με τυπικές γεννήτριες παλμών υψηλής τάσης που χρησιμοποιούνται για την προεπιλογή της θέσης σφάλματος καλωδίου.Απαιτεί περιοδικό κύκλο εκφόρτισης 3-5 δευτερολέπτων για τη μέτρηση της βέλτιστης ακουστικής-μαγνητικής διαφοράς χρόνουΓια καλύτερα αποτελέσματα, συνδυάστε το με τους προ-τοποθετητές XHHD523L ή XHHG521A του XZH TEST για μια πλήρη ροή εργασίας εύρεσης σφαλμάτων.
Ε10: Ποια εγγύηση και υποστήριξη μετά την πώληση παρέχονται;
Το XZH TEST παρέχει μια τυποποιημένη εγγύηση προϊόντος που καλύπτει ελαττώματα κατασκευής.Η εγκατάσταση και η εκπαίδευση των χειριστών επί τόπου μπορούν να οργανωθούν για τις χύδην παραγγελίεςΤα ανταλλακτικά και τα αξεσουάρ διατηρούνται σε αποθέματα για ταχεία αποστολή.
