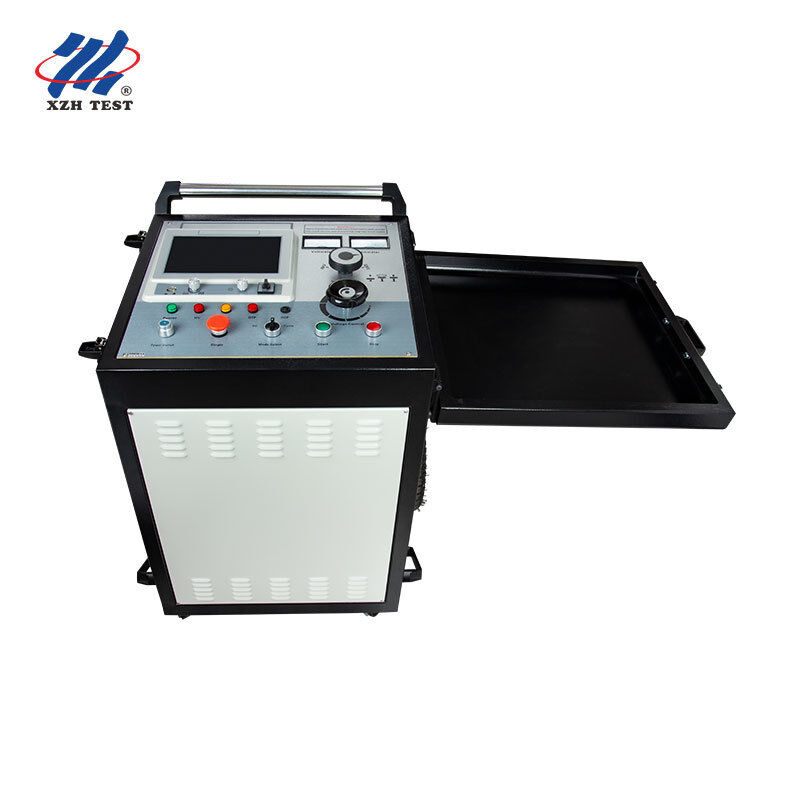

Συμπληρωμένο σύστημα εντοπισμού σφαλμάτων καλωδίων 32kV 2048J Πολυπλυσιακό τροχόσπιτο TDR για ανίχνευση καλωδίων 35kV XHHV535-4TSB

Αστικά Δίκτυα Διανομής

Πλήρης ροή εργασιών εντοπισμού σφαλμάτων για υπόγεια καλώδια 35kV και κάτω: διάγνωση σφάλματος μέσω ενσωματωμένου megohmmeter → προ-εντοπισμός με TDR πολλαπλών παλμών → ακριβής εντοπισμός με ακουστικο-μαγνητικό συγχρονισμό. Όλα από ένα σύστημα τρόλεϊ.

Βιομηχανικές Εγκαταστάσεις & Υποσταθμοί

Δοκιμή τάσης αντοχής DC μετασχηματιστών, διακοπτών και καλωδίων κατά την έναρξη λειτουργίας, καθώς και ταχεία απόκριση σφάλματος όταν πέφτουν γραμμές κρίσιμες για την παραγωγή. Ο σχεδιασμός τρόλεϊ επιτρέπει γρήγορη μετακίνηση μεταξύ των δωματίων διακοπτών.

Συστήματα Σιδηροδρόμων & Μετρό

Εντοπισμός σφαλμάτων σε καλώδια σηματοδότησης και έλξης κατά μήκος σιδηροδρομικών διαδρόμων. Το σύστημα τοποθετημένο σε τρόλεϊ πλοηγείται σε πλατφόρμες και σήραγγες υπηρεσιών, ενώ ο ελεγκτής TDR με μπαταρία λειτουργεί όπου δεν υπάρχει τροφοδοσία AC.

Πάροχοι Υπηρεσιών Δοκιμών Τρίτων

Το σύστημα όλα-σε-ένα καλύπτει το 90% των κλήσεων εξυπηρέτησης πεδίου. Παλμός χαμηλής τάσης για γρήγορους ελέγχους, 8-πλή παλμός για σύνθετα σφάλματα υψηλής αντίστασης και ολοκληρωμένη αποθήκευση κυματομορφών για αναφορές πελατών.

Ε: Τι διαφοροποιεί το XHHV535-4TSB από μια αυτόνομη γεννήτρια υψίσυχνης υπέρτασης;

Το 4TSB είναι ένα πλήρες σύστημα εντοπισμού σφαλμάτων καλωδίων που συνδυάζει έναν ελεγκτή TDR με οθόνη αφής 10,1 ιντσών με τεχνολογία πολλαπλών παλμών και μια γεννήτρια παλμών HV 32kV/2048J σε ένα ενιαίο τρόλεϊ. Σε αντίθεση με τις αυτόνομες γεννήτριες, διαχειρίζεται ολόκληρη τη ροή εργασίας — από τη διάγνωση σφάλματος (ενσωματωμένο megohmmeter) μέσω του προ-εντοπισμού (TDR) έως τον ακριβή εντοπισμό — χωρίς να απαιτούνται ξεχωριστά όργανα ή εξωτερικοί σύνδεσμοι.

Ε: Πότε πρέπει να χρησιμοποιώ τη μέθοδο πολλαπλών παλμών αντί για την τυπική υπέρταση υψηλής τάσης;

Η μέθοδος πολλαπλών παλμών 8 φορές συνιστάται για σφάλματα υψηλής αντίστασης και υπέρτασης όπου η παραδοσιακή υπέρταση HV παράγει σύνθετες κυματομορφές συνημιτόνου-ταλάντωσης που είναι δύσκολο να ερμηνευτούν. Ο πολλαπλός παλμός επεκτείνει τη διάρκεια του τόξου στο σημείο σφάλματος και καταγράφει 8 σύνολα κυματομορφών ταυτόχρονα, παρέχοντας μια καθαρή ηχώ τύπου βραχυκυκλώματος για σαφή μέτρηση απόστασης.

Ε: Μπορεί ο ελεγκτής TDR να λειτουργήσει ανεξάρτητα από τη γεννήτρια HV;

Ναι. Ο ελεγκτής σφαλμάτων καλωδίων TDR διαθέτει ενσωματωμένη μπαταρία λιθίου 10,4Ah που παρέχει 5+ ώρες αυτόνομης λειτουργίας. Μπορεί να χρησιμοποιηθεί ανεξάρτητα για δοκιμές παλμών χαμηλής τάσης, μέτρηση μήκους καλωδίου, βαθμονόμηση ταχύτητας κύματος και δοκιμές αντίστασης μόνωσης (λειτουργία megohmmeter) χωρίς να είναι ενεργοποιημένη η γεννήτρια HV.

Ε: Πώς επιλέγω το σωστό επίπεδο τάσης/πυκνωτή για το καλώδιό μου;

Επιλέξτε με βάση την ονομαστική τάση του καλωδίου και τον τύπο σφάλματος: 8kV/64μF για καλώδια χαμηλής τάσης και σφάλματα χαμηλής αντίστασης που απαιτούν υψηλό ρεύμα. 16kV/16μF για καλώδια μέσης τάσης και γενικά σφάλματα διαρροής. 32kV/4μF για καλώδια 35kV και σφάλματα υπέρτασης υψηλής αντίστασης που χρειάζονται μέγιστη τάση διάσπασης. Η τριβάθμια μεταγωγή γίνεται μέσω ενός ενιαίου περιστροφικού κουμπιού πριν από την ενεργοποίηση.

Ε: Ποια είναι η εγγύηση και η υποστήριξη μετά την πώληση;

Η τυπική εγγύηση είναι 12 μήνες από την παράδοση και καλύπτει κατασκευαστικά ελαττώματα, με τεχνική υποστήριξη και υπηρεσίες συντήρησης εφ' όρου ζωής. Διατίθενται σχέδια επέκτασης εγγύησης. Παρέχουμε απομακρυσμένη διάγνωση, προμήθεια ανταλλακτικών και προαιρετική εγκατάσταση και εκπαίδευση χειριστή στο χώρο. Οι περισσότερες ερωτήσεις λαμβάνουν απάντηση εντός 24 ωρών.

Ε: Μπορώ να εξάγω κυματομορφές δοκιμών για αναφορές πελατών;

Ναι. Ο ελεγκτής TDR αποθηκεύει κυματομορφές με ονομασία κινεζικών χαρακτήρων ενσωματωμένα. Μέσω σύνδεσης USB και του παρεχόμενου λογισμικού PC, μπορείτε να εξάγετε αρχεία κυματομορφών, να πραγματοποιήσετε λεπτομερή ανάλυση, να δημιουργήσετε αναφορές και να εκτυπώσετε εικόνες κυματομορφών. Αυτό είναι ιδιαίτερα πολύτιμο για τους παρόχους υπηρεσιών δοκιμών που χρειάζεται να τεκμηριώσουν τα αποτελέσματα για τους πελάτες τους.
