Εντοπιστής σφάλματος καλωδίου-XHHD530M
Το XHHD530M είναι ένα επαγγελματικό όργανο ανίχνευσης σφαλμάτων θαμμένων καλωδίων σχεδιασμένο για επιχειρήσεις ηλεκτρικής ενέργειας, τμήματα ραδιοτηλεόρασης και τηλεπικοινωνιών, βιομηχανικές εγκαταστάσεις,και ομάδες συντήρησης της αγροτικής ηλεκτροδότησηςΕίναι ειδικά κατασκευασμένο για να εντοπίζει τα υπόγεια καλώδια, συμπεριλαμβανομένων των άμεσα θαμμένων θωρακισμένων καλωδιακών γραμμών, και να εντοπίζει με ακρίβεια τα λάθη τους με ελάχιστη ανασκαφή.
∆ιάσκεψη του προϊόντος
Το όργανο ανιχνεύει την καλωδιακή κατεύθυνση, την ακριβή θέση κάτω από το έδαφος, το κατά προσέγγιση βάθος ταφής και διάφορους τύπους σφαλμάτων, συμπεριλαμβανομένων σφαλμάτων διαρροής εδάφους και σπασμένων σφαλμάτων πυρήνα.Λειτουργεί αξιόπιστα σε διάφορες συνθήκες εδάφους, δρόμους από τσιμέντο, επιφάνειες από τούβλα και πέτρα, δρόμους από άσφαλτο, ακόμη και καλώδια που είναι ενσωματωμένα μέσα στους τοίχους των κτιρίων.Τα υδατοασθενή καλώδια και καλώδια που βρίσκονται πάνω από το έδαφος μπορούν επίσης να δοκιμαστούν χρησιμοποιώντας κατάλληλες μεθόδους ανίχνευσης.

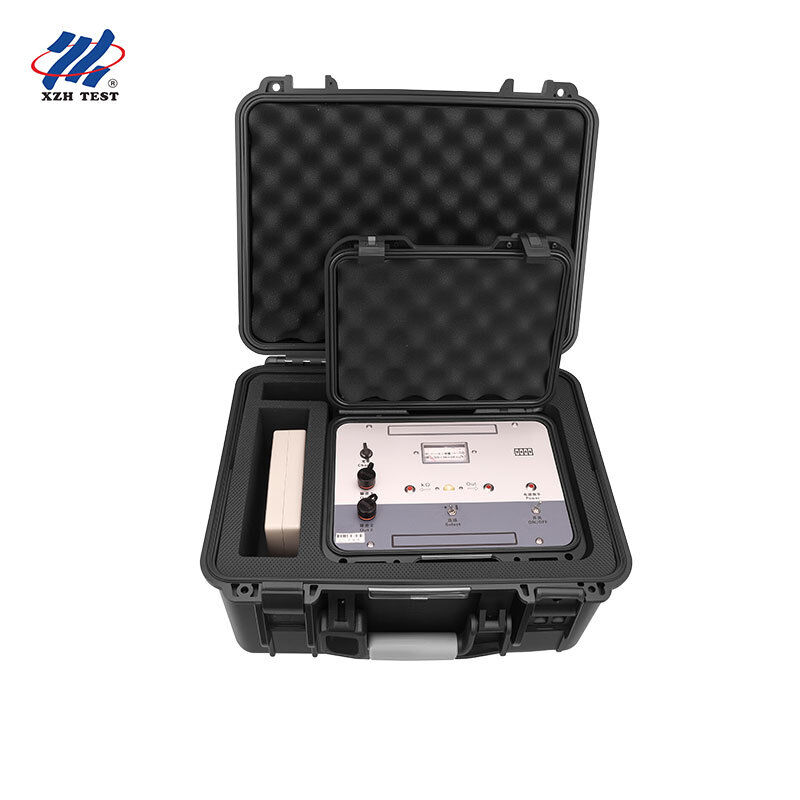

Το σύστημα αποτελείται από πομπό σήματος, δέκτη σήματος, ανιχνευτή, ράβδους εισαγωγής και εξαρτήματα σύνδεσης.και αισθητικά εκλεπτυσμένηΤο όργανο ξεχωρίζει με την υψηλή ευαισθησία, την ανώτερη ικανότητα κατά των παρεμβολών μέσω της συγχρονισμένης ένδειξης ακουστικού μετρητή, την βολική λειτουργία ενός χειριστή και την ταχείαακριβής τοποθέτηση σημείου σφάλματος.
Κλειδιά χαρακτηριστικά
Ανίχνευση δύο τρόπων
Συνδυάζει μεθοδος επαγωγής (διαστημική λήψη μαγνητικού πεδίου) και μεθοδος εισαγωγής (μέτρηση διαφοράς δυναμικού εδάφους) σε ένα μόνο όργανο,καλύπτοντας το πλήρες φάσμα σενάριων βλάβης καλωδίων που έχουν θαφτεί. |
Ενσωματωμένη μέτρηση KΩ
Η ενσωματωμένη λειτουργία μέτρησης της αντίστασης μόνωσης αντικαθιστά την ανάγκη για ένα ξεχωριστό πολυμετρικό ή μεγεωμέτρο για να προσδιοριστεί άμεσα η φύση του σφάλματος (διαρροή, σπασμένος πυρήνας,βραχυκύκλωμα) πριν από την ανάπτυξη ανίχνευσης. |
Πιστοποιητής διπλής ευαισθησίας
Η εναλλαγή υψηλής/χαμηλής ευαισθησίας με συγχρονισμένη οπτική ένδειξη ακουστικού μετρητή εξασφαλίζει σαφή ερμηνεία του σήματος τόσο σε περιβάλλον ισχυρού όσο και αδύναμου σήματος. |
Τερματικό υψηλού ρεύματος 2 εξόδου
Η ειδική έξοδος παλμού κορύφους 1-5A για ανίχνευση σφαλμάτων μεταλλικών βραχυκυκλωμάτων βελτιώνει την αποτελεσματικότητα, ελαχιστοποιώντας παράλληλα την κατανάλωση ενέργειας. |
Υψηλή αντιαντανακλαστικότητα
Το λαμβανόμενο σήμα παραμένει σαφές και σταθερό ακόμη και όταν λειτουργεί απευθείας κάτω από αγωγούς μεταφοράς υψηλής τάσης 220 kV, εξασφαλίζοντας την αξιόπιστη ανίχνευση σε περιβάλλοντα διαδρόμου ηλεκτρικής ενέργειας. |
Μέθοδοι πολλαπλής επαλήθευσης
Υποστηρίζει 17+ δοκιμασμένες τεχνικές ανίχνευσης και επαλήθευσης, συμπεριλαμβανομένης της πλευρικής συμμετρίας, της διασταύρωσης, του ισοδύναμου κύκλου και της επαλήθευσης τύπου X για την εξάλειψη ψευδών σημείων. |
Επέκταση εμβέλειας ανίχνευσης
Ανιχνεύει αποτελεσματικά σφάλματα μήκους έως 3 χιλιομέτρων σε καλώδια με πρακτική εμπειρία πεδίου που υπερβαίνει τα 1-5 χιλιόμετρα σε βάθη ταφής 2-3 μέτρων. |
Φορητό σχεδιασμό έτοιμο για το πεδίο
Το πλήρες κιτ ζυγίζει περίπου 5kg σε ένα ανθεκτικό κιβώτιο μεταφοράς που μπορεί να χρησιμοποιηθεί από έναν μόνο χειριστή με ελάχιστο χρόνο εγκατάστασης. |
Τεχνικές προδιαγραφές
Μεταδότης
| Παράμετρος |
Προδιαγραφές |
| Φόρμα σήματος εξόδου |
Περίοδος παλμού 1,34 ± 0,15 ms, πλάτος 0,2 ± 0,1 ms, διαλείπουσα περίοδος 1,8 ± 1 s |
| Η τάση εξόδου (υψηλή περιοχή) |
> 1000Vp-p |
| Η τάση εξόδου (μέσα εύρος) |
> 60Vp-p |
| Η τάση εξόδου (κατώτερη περιοχή) |
> 30Vp-p |
| Τερματικό εξόδου 2 |
Πύκνος αιχμής, ρεύμα βραχυκυκλώματος 1-5A |
| Δύναμη παλμού |
> 2,5W (σε φορτίο μεγάλης εμβέλειας 80kΩ) |
| ΚΩ Μέτρηση |
0-∞ εύρος ̇ ελέγχει τη συνέχεια, την αποσύνδεση, τη ανάμειξη και την αντοχή στη διαρροή εδάφους |
| Ηλεκτρική τροφοδοσία |
8.4V επαναφορτιζόμενη μπαταρία |
Αποδέκτης
| Παράμετρος |
Προδιαγραφές |
| Ελήφθη σχήμα σήματος |
Περίοδος παλμού 1,36 ± 0,15 ms, πλάτος 0,2 ± 0,1 ms, διαλείπουσα περίοδος 1,8 ± 1 s |
| Ρυθμίσεις ευαισθησίας |
Επιλέξιμη υψηλή / χαμηλή |
| Ενδείξεις |
Αναλογικός μετρητής (± κατεύθυνση) με συγχρονισμένη ηχητική έξοδο |
| Ηλεκτρική τροφοδοσία |
6V (4 x μπαταρία AA) |
Απόδοση ανίχνευσης
| Παράμετρος |
Προδιαγραφές |
| Ακριβότητα σφάλματος διαρροής (≤ 500kΩ) |
< 0,2m (μέθοδος εισαγωγής, μήκος ≤3km, βάθος ≤2m) |
| Ακριβότητα σπασμένου πυρήνα |
< 0,4m (μήκος ≤1km, βάθος ≤2m, καλή μόνωση) |
| Πρακτική εμβέλεια ανίχνευσης |
Μπορεί να υπερβεί τα 1-5 χιλιόμετρα σε βάθος 2-3 μέτρων σε συνθήκες πεδίου. |
| Αντιδιαταραχή |
Αξιόπιστη λειτουργία σε γραμμές μεταφοράς 220 kV |
| Συνθήκες λειτουργίας |
θερμοκρασία περιβάλλοντος -15°C έως +55°C, ατμοσφαιρική πίεση 86-108kPa |
Μονάδες ανίχνευσης
Μέθοδος επαγωγήςΤο ραντεβού θα πραγματοποιηθεί στις 15 Οκτωβρίου, με τη συμμετοχή του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου.που ενισχύεται από τον δέκτη τόσο σε ακουστικό ήχο όσο και σε οπτική εκτροπή μετρητήΜε την παρακολούθηση της έντασης του ήχου και του εύρους της κλίσης της βελόνας, ο χειριστής καθορίζει την κατεύθυνση του καλωδίου, την κατά προσέγγιση ζώνη σφάλματος, την ακριβή υπόγεια θέση και το βασικό βάθος ταφής.
Μέθοδος εισαγωγήςΌταν ένα σήμα παλμού μεταδίδεται σε μια θάφτη γραμμή, σχηματίζεται ένα κανονικό ηλεκτρικό πεδίο στην επιφάνεια του εδάφους πάνω από τη διαδρομή του καλωδίου και το σημείο σφάλματος.Δύο ράβδους εισαγωγής μετρούν τη διαφορά δυναμικού μεταξύ δύο σημείων σε αυτό το κατανεμημένο πεδίοΟ δέκτης ενισχύει το σήμα σε οπτική απόκλιση μετρητή (θετική / αρνητική κατεύθυνση) και ηχητική έξοδος.η ακριβής υπόγεια θέση και το ακριβές σημείο σφάλματος προσδιορίζονται με ακρίβεια.
Το όργανο υποστηρίζει 17+ δοκιμασμένες τεχνικές επαλήθευσης για την εξάλειψη ψευδώς θετικών, συμπεριλαμβανομένων: μεθόδου πλευρικής συμμετρίας, μεθόδου διασταύρωσης, επαλήθευσης κυκλώματος ισοδύναμου δυναμικού,Εξέταση τύπου X, Μέθοδος προωθητικής συμμετρίας, μέθοδος διχρονικής τοποθέτησης, μέθοδος μικρής απόστασης και μέθοδος υγρασίας για σκληρές επιφάνειες.
∆ιασκευαστική λίστα
| - Όχι, όχι, όχι. |
Άρθρο |
Τι ώρα; |
Παρατηρήσεις |
| 1 |
Μεταδότης |
1 |
Πηγή σήματος με λειτουργία μέτρησης KΩ |
| 2 |
Αποδέκτης |
1 |
Διπλή ευαισθησία με ένδειξη ακουστικού μετρητή |
| 3 |
Έλεγχος |
1 |
Για τη μέθοδο επαγωγής διαστημικής λήψης μαγνητικού πεδίου |
| 4 |
Κεφαλή ανιχνευτή |
1 |
Αντικαταστατική άκρη του ανιχνευτή |
| 5 |
Ράβδοι εισαγωγής (κόκκινοι και μαύροι) |
2 |
Για τη μέτρηση της διαφοράς δυναμικού με τη μέθοδο εισαγωγής |
| 6 |
Γραμμές σύνδεσης |
2 |
Καλώδια σύνδεσης σήματος και γείωσης |
| 7 |
Φορτιστή |
1 |
Για μπαταρία πομπού |
Συχνές ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ της μεθόδου επαγωγής και της μεθόδου εισαγωγής;
Η μέθοδος επαγωγής χρησιμοποιεί ένα ανιχνευτικό για να συλλάβει το χωρικό μαγνητικό πεδίο που παράγεται γύρω από το ενεργοποιημένο καλώδιο, ιδανικό για την ταχεία ανίχνευση της κατεύθυνσης του καλωδίου, την εκτίμηση του βάθους της ταφής,και εντοπίζοντας την κατά προσέγγιση ζώνη σφάλματοςΗ μέθοδος εισαγωγής μετρά τις διαφορές δυναμικού επιφάνειας εδάφους μέσω δύο ράβδων εισαγωγής, επιτρέποντας την ακριβή τοποθέτηση σημείου σφάλματος με ακρίβεια < 0,2m.παρέχουν μια πλήρη ροή εργασίας: επαγωγή για την ακατέργαστη σάρωση, εισαγωγή για την ακριβή επαλήθευση.
Ε: Πώς η ενσωματωμένη λειτουργία μέτρησης KΩ βοηθά στο πεδίο;
Πριν από την εφαρμογή της ανίχνευσης, η λειτουργία μέτρησης KΩ επιτρέπει στον χειριστή να μετρήσει την αντίσταση μόνωσης μεταξύ κάθε αγωγού και εδάφους,καθορισμός άμεσα του τύπου σφάλματος ̇ αν πρόκειται για σφάλμα εδάφους χαμηλής αντίστασης (≤20kΩ), σφάλμα εδάφους υψηλής αντίστασης (20-500kΩ) ή σφάλμα απομονωμένου σπασμένου πυρήνα (> MΩ).Αυτό εξαλείφει την ανάγκη για ένα ξεχωριστό πολυμετρικό ή megohmmeter και εξασφαλίζει τη σωστή μέθοδο ανίχνευσης και τη ρύθμιση εξόδου του πομπού από την αρχή.
Ε: Μπορεί το XHHD530M να ανιχνεύσει σφάλματα κάτω από επιφάνειες σκυροδέματος ή άσφαλτου;
Για σκληρές επιφάνειες, όπως οδοί τσιμέντου, άσφαλτος, τούβλα και πέτρα, το όργανο χρησιμοποιεί τη μέθοδο υγρασίας· περιβάλλει τις άκρες των ράβδων εισαγωγής με υγρά υλικά (πετσέτες,υφάσματα) για να αυξηθεί η επαφή με το έδαφοςΗ μέθοδος επαγωγής λειτουργεί χωρίς επαφή με το έδαφος, επιτρέποντας την αρχική σάρωση πάνω από κάθε τύπο επιφάνειας.
Ε: Πώς χειρίζεται το όργανο τα ψευδή σήματα και τα φάντασμα σημεία σφάλματος;
Το XHHD530M υποστηρίζει 17+ μεθόδους επαλήθευσης που αναπτύχθηκαν από δεκαετίες εμπειρίας πεδίου για την εξάλειψη ψευδών θετικών που προκαλούνται από T-συνδέσεις, γωνίες, διασχίζοντας υπόγειες γραμμές, μεταλλικά σωλήνες,και άνιμοι τάφοι.Η διασταυρούμενη επαλήθευση με πολλαπλές μεθόδους διασφαλίζει ότι το σημείο ελαττώματος που εντοπίστηκε είναι αυθεντικό πριν από την έναρξη της ανασκαφής.
Ε: Ποιο είναι το μέγιστο εύρος ανίχνευσης και βάθος;
Το όργανο έχει χαρακτηριστεί για ανίχνευση σφαλμάτων έως 3 χλμ. σε μήκος καλωδίου με βάθος ταφής 2 m σε ακρίβεια θέσης < 0,2 m.Πολλοί χρήστες αναφέρουν αποτελεσματική ανίχνευση πέραν των 5 χλμ σε βάθη 2-3 μέτρων., ανάλογα με τη σύνθεση του εδάφους και τα χαρακτηριστικά αντοχής σε σφάλματα.
Ε: Μπορεί το XHHD530M να λειτουργεί κοντά σε γραμμές υψηλής τάσης;
Το όργανο διαθέτει υψηλή αντιανταραχώδη ικανότητα και έχει αποδειχθεί ότι παρέχει καθαρή, σταθερή λήψη σήματος ακόμα και όταν λειτουργεί κάτω από γραμμές 220kV.Η συγχρονισμένη ένδειξη ακουστικού μετρητή παρέχει διπλή επιβεβαίωση χωρίς να επηρεάζεται από ηλεκτρομαγνητικό θόρυβο.
Ε: Ποια εγγύηση και υποστήριξη περιλαμβάνονται;
12 μηνών τυποποιημένη εγγύηση κατά κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη για όλη τη ζωή.φορτιστήΗ εκπαίδευση επί τόπου και οι δυνατότητες επέκτασης της εγγύησης είναι διαθέσιμες κατόπιν αιτήματος.
Υπηρεσία μετά την πώληση
12 μηνών δωρεάν εγγύηση για θέματα ποιότητας προϊόντων, συντήρηση καθ' όλη τη διάρκεια της ζωής και τεχνική υποστήριξη.Η εγκατάσταση και η εκπαίδευση του χειριστή επί τόπου είναι διαθέσιμες κατόπιν αιτήματος..
