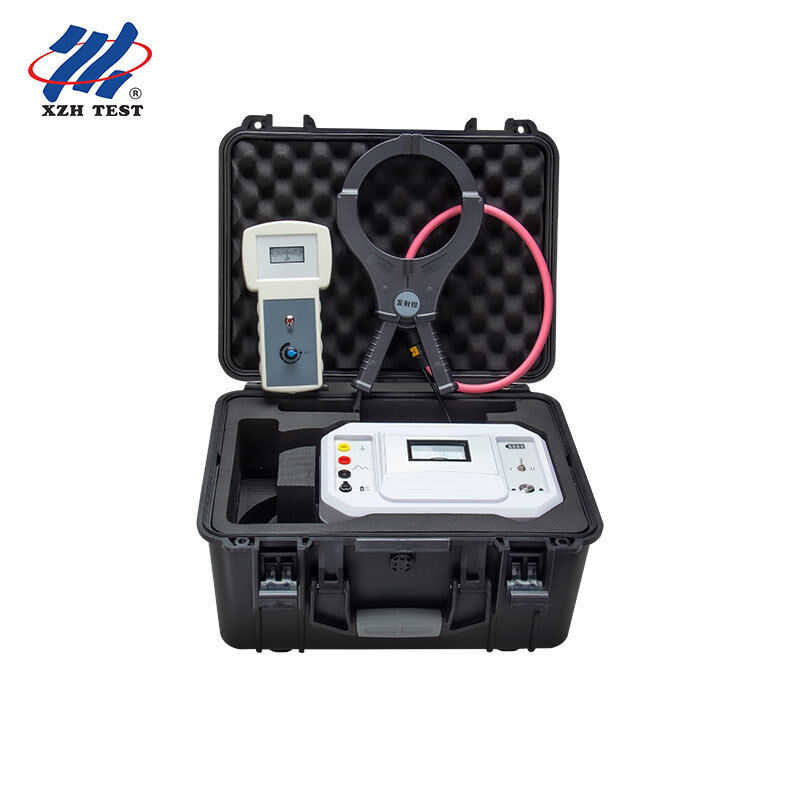

Αναγνωριστικό Καλωδίων XHSB505B
Το αναγνωριστικό καλωδίων είναι ειδικά σχεδιασμένο για μηχανικούς καλωδίων ισχύος και εργαζομένους στην ηλεκτρική βιομηχανία για την επίλυση προβλημάτων αναγνώρισης καλωδίων. Η αρχή λειτουργίας του είναι ότι ο πομπός εξάγει κανονικούς παλμικούς σήματα που εφαρμόζονται στο καλώδιο προς αναγνώριση, δημιουργώντας επαγόμενα σήματα συμβατά με το μεταδιδόμενο σήμα κατά μήκος του καλωδίου. Η δαγκάνα λήψης και ο δέκτης μετατρέπουν, ανιχνεύουν και αναγνωρίζουν το σήμα, και παρατηρώντας το πλάτος, τον αριθμό παλμών και την πολικότητα που εμφανίζονται στον δέκτη, το στόχο καλώδιο μπορεί να αναγνωριστεί μεταξύ πολλαπλών καλωδίων στην τάφρο. Αυτό το προϊόν διαθέτει λειτουργίες αναγνώρισης εν ζωή καλωδίων και αναγνώρισης καλωδίων χωρίς τάση, καλύπτοντας τις πολλαπλές ανάγκες αναγνώρισης καλωδίων σε εργοτάξια ηλεκτρικής ενέργειας. Αποτελείται από έναν πομπό, μια δαγκάνα μετάδοσης, έναν δέκτη και μια εύκαμπτη δαγκάνα λήψης.
Εφαρμογές & Στοχευόμενο Κοινό:Σχεδιασμένο για μηχανικούς καλωδίων ισχύος και εργαζομένους στην ηλεκτρική βιομηχανία που χρειάζεται να αναγνωρίσουν καλώδια στόχους σε τάφρους με πολλαπλά καλώδια, αγωγούς και κανάλια καλωδίων κατά τη διάρκεια εργασιών κατασκευής, συντήρησης και επισκευής ηλεκτρικής ενέργειας, υποστηρίζοντας αναγνώριση τόσο εν ζωή όσο και χωρίς τάση.
Βασικά Χαρακτηριστικά
- Αναγνώριση εν ζωή καλωδίων και αναγνώριση καλωδίων χωρίς τάση σε ένα όργανο, καλύπτοντας πολλαπλές απαιτήσεις εργοταξίου.
- Ο πομπός εξάγει παλμικά σήματα 800Hz με επιλέξιμο επίπεδο Ι (145V) και επίπεδο ΙΙ (240V), και ρεύμα εξόδου 0 ~ 10A.
- Ενσωματωμένη επαναφορτιζόμενη μπαταρία λιθίου μεγάλης χωρητικότητας (12.6V 5200mAh) με πάνω από 4 ώρες συνεχούς λειτουργίας, προστασία από βραχυκύκλωμα, προστασία από υπερθέρμανση και ένδειξη στάθμης μπαταρίας.
- Φορητός σχεδιασμός περιβλήματος ABS. Ο δείκτης του αμπερόμετρου ταλαντεύεται κανονικά και η λυχνία τροφοδοσίας αναβοσβήνει δυναμικά κατά τη μετάδοση σημάτων.
- Η δαγκάνα μετάδοσης με άνοιγμα σιαγόνας φ105mm συνδέει τα σήματα στο καλώδιο στόχο με ένδειξη κατεύθυνσης. Η εύκαμπτη δαγκάνα λήψης (πηνίο Rogowski) με εσωτερική διάμετρο περίπου 200mm ταιριάζει σε παχιά καλώδια ή ακανόνιστους αγωγούς.
- Δέκτης με έγχρωμη οθόνη LCD 3,2 ιντσών, επεξεργαστή υψηλής ταχύτητας και ακριβή αλγόριθμο, εμφανίζοντας σε πραγματικό χρόνο το πλάτος του σήματος, τον αριθμό παλμών, την πολικότητα και το αποτέλεσμα ανίχνευσης.
- Λειτουργία βαθμονόμησης σήματος: όταν το πλάτος, ο αριθμός παλμών και η πολικότητα ταιριάζουν, η γραμμή κατάστασης εμφανίζει "Καλώδιο Στόχος". Διαφορετικά "Μη-στόχος Καλώδιο".
- Ρύθμιση κέρδους 1 ~ 8 επιπέδων, μη επαφή μέτρησης, ασφαλές και γρήγορο.
Τεχνικές Προδιαγραφές
Πομπός
| Παράμετρος |
Προδιαγραφή |
| Λειτουργία |
Εκπέμπει ειδικό παλμικό σήμα, ένδειξη κατάστασης εξόδου, ένδειξη μπαταρίας, προστασία από υπερθέρμανση, προστασία από βραχυκύκλωμα |
| Τροφοδοσία |
Επαναφορτιζόμενη μπαταρία λιθίου μεγάλης χωρητικότητας 12.6V 5200mAh, πάνω από 4 ώρες συνεχούς λειτουργίας |
| Λειτουργία Εξόδου |
Άμεση σύνδεση για αναγνώριση χωρίς τάση. Σύζευξη δαγκάνας μετάδοσης για αναγνώριση εν ζωή. |
| Συχνότητα Εκπομπής |
Παλμικό σήμα 800Hz |
| Περίοδος Παλμού |
2.75 δευτ. ανά ομάδα |
| Τάση Εξόδου |
Επίπεδο Ι: 145V. Επίπεδο ΙΙ: 240V (±10%) |
| Ρεύμα Εξόδου |
0 ~ 10A (στιγμιαίος μέσος όρος, ±10%) |
| Καλώδια Δοκιμής |
Κόκκινα και μαύρα καλώδια κλιπ αλιγάτορα, 1.5μ το καθένα |
| Μέγεθος Δαγκάνας Μετάδοσης |
320 × 180 × 35 mm, σιαγόνα φ105mm, καλώδιο 3μ |
| Μέγεθος Πομπού |
268 × 193 × 100 mm |
| Θερμοκρασία Λειτουργίας |
-20 °C ~ 55 °C |
| Συνθήκες Αποθήκευσης |
-20 °C ~ 40 °C, ≤95% RH, χωρίς συμπύκνωση |
| Φορτιστής |
Φορτιστής DC 12.6V 1A |
Δέκτης
| Παράμετρος |
Προδιαγραφή |
| Λειτουργία |
Αναγνώριση εν ζωή καλωδίων, αναγνώριση καλωδίων χωρίς τάση |
| Τροφοδοσία |
Επαναφορτιζόμενη μπαταρία λιθίου 7.4V 2200mAh, 5 ώρες συνεχούς λειτουργίας |
| Οθόνη |
Έγχρωμη οθόνη LCD 3,2 ιντσών |
| Βαθμονόμηση Σήματος |
Βαθμονομεί το μεταδιδόμενο σήμα. Το κέρδος κλειδώνει μετά τη βαθμονόμηση, επαναβαθμονόμηση για διαφορετικά καλώδια. |
| Αναγνώριση Κατεύθυνσης |
Η δαγκάνα μετάδοσης, η δαγκάνα λήψης και το φορτωμένο σήμα πρέπει να είναι στην ίδια κατεύθυνση. |
| Αποτέλεσμα Αναγνώρισης |
Το πλάτος, ο αριθμός παλμών και η πολικότητα δείχνουν "√" και η γραμμή κατάστασης εμφανίζει "Καλώδιο Στόχος". |
| Εύρος Ανίχνευσης |
Χωρίς τάση: 0 Ω ~ 2.5kΩ. Εν ζωή: 0 Ω ~ 20 Ω |
| Ρύθμιση Κέρδους |
1 ~ 8 επίπεδα ρυθμιζόμενα |
| Εύκαμπτη Δαγκάνα Λήψης |
Πηνίο Rogowski, καλώδιο περίπου 2μ, εσωτερική διάμετρος περίπου 200mm |
| Μέγεθος Δέκτη |
240 × 100 × 36 mm |
| Θερμοκρασία Λειτουργίας |
-20 °C ~ 55 °C, κάτω από 80% RH |
| Φορτιστής |
Φορτιστής 8.4V 1A |
Συχνές Ερωτήσεις
Ε1: Για ποιον έχει σχεδιαστεί αυτό το αναγνωριστικό καλωδίων;
Έχει σχεδιαστεί για μηχανικούς καλωδίων ισχύος και εργαζομένους στην ηλεκτρική βιομηχανία που χρειάζεται να αναγνωρίσουν καλώδια στόχους σε τάφρους με πολλαπλά καλώδια, αγωγούς και κανάλια καλωδίων κατά τη διάρκεια εργασιών κατασκευής, συντήρησης και επισκευής ηλεκτρικής ενέργειας.
Ε2: Μπορεί να αναγνωρίσει καλώδια τόσο εν ζωή όσο και χωρίς τάση;
Ναι. Υποστηρίζει αναγνώριση εν ζωή καλωδίων (τρισύρματα θωρακισμένα καλώδια μέσω σύζευξης δαγκάνας μετάδοσης) και αναγνώριση καλωδίων χωρίς τάση (άμεση σύνδεση), καλύπτοντας πολλαπλές απαιτήσεις εργοταξίου.
Ε3: Ποιες είναι οι κύριες προδιαγραφές εξόδου του πομπού;
Ο πομπός εξάγει παλμικά σήματα 800Hz με επιλέξιμο επίπεδο Ι (145V) και επίπεδο ΙΙ (240V), ρεύμα εξόδου 0 έως 10A, τροφοδοτούμενος από επαναφορτιζόμενη μπαταρία 12.6V 5200mAh για πάνω από 4 ώρες συνεχούς λειτουργίας.
Ε4: Πώς επιβεβαιώνει το καλώδιο στόχο;
Όταν το πλάτος, ο αριθμός παλμών και η πολικότητα ταιριάζουν με το βαθμονομημένο σήμα, ο δέκτης εμφανίζει "√" για όλα τα τρία και εμφανίζει "Καλώδιο Στόχος" στη γραμμή κατάστασης. Τα μη-στόχος καλώδια εμφανίζουν "×" και "Μη-στόχος Καλώδιο".
Ε5: Τι διαφοροποιεί αυτό το αναγνωριστικό καλωδίων από έναν συμβατικό ελεγκτή καλωδίων;
Συνδυάζει μια εύκαμπτη δαγκάνα λήψης (πηνίο Rogowski, εσωτερική διάμετρος περίπου 200mm) για παχιά ή ακανόνιστου σχήματος καλώδια, μια μέθοδο ανίχνευσης κατεύθυνσης παλμών 800Hz, ρύθμιση κέρδους 1 έως 8 επιπέδων και φορητό σχεδιασμό περιβλήματος ABS με προστασία από βραχυκύκλωμα και υπερθέρμανση.
