500kV εντοπιστής σφαλμάτων καλωδίου XHHD523L για δοκιμή εξωτερικής κάλυψης καλωδίου HV 10kV-500kV και εντοπισμός σφαλμάτων εδάφους

Στα καλώδια ηλεκτρικής ενέργειας υψηλής τάσης XLPE με ονομαστική ισχύ 110 kV και άνω, το εξωτερικό περίβλημα είναι η πρώτη γραμμή άμυνας.Κατασκευασμένο από υλικό HDPE και δοκιμάστηκε στο εργοστάσιο σε συνεχές 25kV/5min με ρεύματα διαρροής μόλις δεκάδες μικροάμπερΑλλά μόλις το καλώδιο τοποθετηθεί στο έδαφος, η πραγματικότητα δημιουργεί ζημιές κατά την εγκατάσταση, διείσδυση τερμιτών μετά από χρόνια λειτουργίας,εισροή νερού στα κιβώτια γείωσης, και η μηχανική πίεση στις αρθρώσεις τριδιαίρεσης υποβαθμίζει προοδευτικά την ακεραιότητα της κάλυψης.

Όταν η κάλυψη αποτυγχάνει, η μεταλλική οθόνη εκτίθεται στην υγρασία του εδάφους, προκαλώντας διάβρωση και τελικά καταστροφή της οθόνης.Οι παραδοσιακές μέθοδοι εντοπισμού σφαλμάτων ̇ που έχουν σχεδιαστεί για σφάλματα από αγωγό σε αγωγό ή από αγωγό στο έδαφος ̇ δεν μπορούν να ανιχνεύσουν αξιόπιστα αυτά τα ελαττώματα από το περίβλημα στο έδαφος.Το XHHD523L είναι ειδικά κατασκευασμένο για να γεμίσει αυτό το κενό, παρέχοντας ελεγχόμενα παλμούς υψηλής τάσης στο στρώμα της κάλυψης και εντοπίζοντας με ακρίβεια το σημείο διαρροής χρησιμοποιώντας τη μέθοδο τάσης βήματος.

Το XHHD523L περιλαμβάνει ειδική μονάδα δέκτη σχεδιασμένη για δύο μεθόδους ανίχνευσης:

Το υπο-ρακέτο A-frame αναπτύσσεται κατά μήκος της διαδρομής του καλωδίου σε τακτά χρονικά διαστήματα.Ο δέκτης μετρά την κλίση τάσης μεταξύ των δύο ανιχνευτών εδάφους ̇ την αλλαγή πλάτους και πολικότητας του σήματος καθώς ο χειριστής περνά πάνω από το σημείο βλάβης, εντοπίζοντας το ελάττωμα της κάλυψης με ακτίνα κάτω του μέτρου στην επιφάνεια.

Για την ανίχνευση της διαδρομής του καλωδίου και την προκαθορισμένη τοποθέτηση σφάλματος στο περίβλημα σε περιοχές όπου η εισαγωγή ανιχνευτών εδάφους είναι πρακτικά απίθανη (καθαρισμένες επιφάνειες, βραχώδες έδαφος), η σφραγίδα δέκτη συνδέεται επαγωγικά με το καλώδιο,ανίχνευση διακυμάνσεων της έντασης του σήματος που υποδεικνύουν τη ζώνη σφάλματος.

1. Κλειδώματα μηδενικής εκκίνησης:Η υψηλή τάση δεν μπορεί να τροφοδοτηθεί αν ο κουμπί ρύθμισης τάσης δεν είναι πλήρως αντίστροφα με το ρολόι.Το κουμπί εκκίνησης ανάβει μόνο όταν επιβεβαιώνεται η θέση μηδενικού ∙ αποτρέποντας την τυχαία ενεργοποίηση σε υψηλή τάση
2. Αυτοαποδέσμευση:Όταν η έξοδος υψηλής τάσης τερματίζεται είτε με το κουμπί "Σταματήστε" είτε με διακοπή ρεύματος, το εσωτερικό κύκλωμα απομακρύνει αυτόματα το υπολειμματικό φορτίο στο μηδέν.
3. Προστασία από υπερστροφή:Ειδικός διακόπτης προστασίας από υπερστροφή με μπλε δείκτη LED. Όταν ενεργοποιηθεί, το σύστημα ενεργοποιείται αυτόματα εάν το ρεύμα εξόδου υπερβαίνει το ασφαλές όριο
4. Προστασία κατά της υπερτάσης:Η εσωτερική δέσμευση τάσης εμποδίζει την έξοδο από την υπέρβαση της μέγιστης ονομαστικής ισχύος των 10 kV σε οποιαδήποτε κατάσταση λειτουργίας
5. Προστασία από υπερθερμοκρασία:Ο θερμικός αισθητήρας παρακολουθεί την εσωτερική θερμοκρασία και απενεργοποιεί την έξοδο HV εάν υπερβαίνουν τα όρια ασφαλείας λειτουργίας
6. Γεωργιζόμενο περίβλημα:Η στήλη γείωσης του οργάνου πρέπει να είναι συνδεδεμένη με την γή πριν από τη λειτουργία ∙ παρέχει επαληθευμένη αναφορά ασφάλειας για όλα τα κυκλώματα εσωτερικής προστασίας

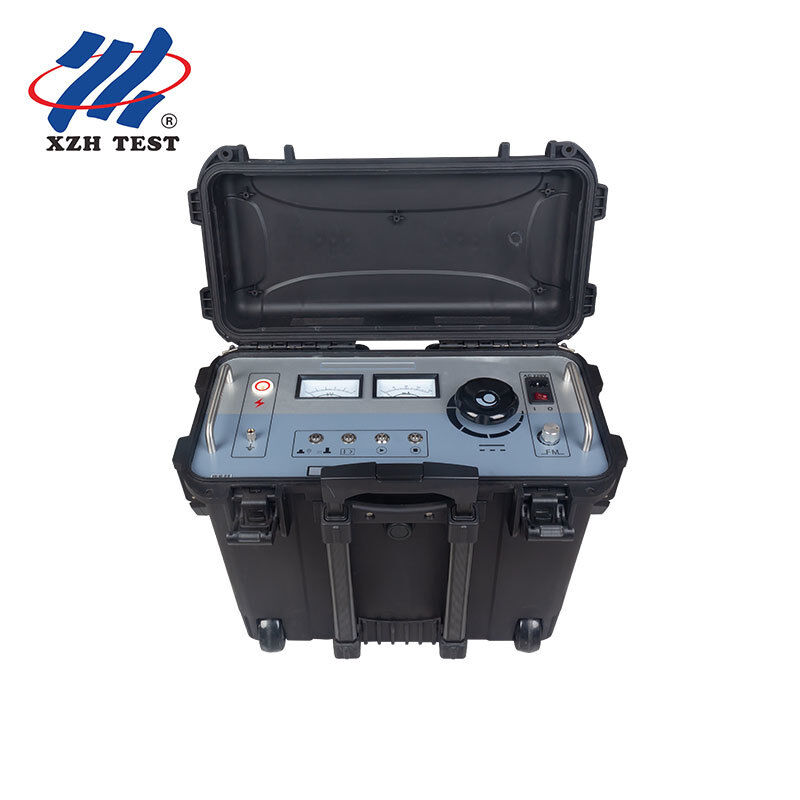

7. Δύο αναλογικά μέτρα παρακολούθησης:Οι ανεξάρτητοι μετρητές kV και mA παρέχουν σε πραγματικό χρόνο, αδιαμφισβήτητες ενδείξεις, χωρίς καθυστέρηση ή ασάφεια στην ψηφιακή οθόνη σε έντονο ηλιακό φως
8. 8Α Συστήματα ασφάλειας:Η προσβάσιμη ασφάλεια πίσω από το πάνελ παρέχει τελική προστασία από υπερστροφή για το κύκλωμα εισόδου εναλλασσόμενης τάσης

1. Αξιολόγηση της μόνωσης της κάλυψης:Συνδέστε την κύρια μονάδα με το κάλυμμα του καλωδίου. Επιλέξτε τη λειτουργία DC Resist (κόκκινος δείκτης). Εφαρμόστε 10kV DC και παρακολουθήστε το μετρητή mA
2. Επιβεβαίωση σφάλματος:Εάν το ρεύμα διαρροής είναι αυξημένο, η κάλυψη έχει σφάλμα εδάφους.
3. Εναλλακτικός τρόπος:Πατήστε το κουμπί εναλλαγής λειτουργίας
4. Καθορισμός τάσης σταδίου:Ο μικροαμπερόμετρος του δέκτη θα δείξει αυξανόμενη ένταση σήματος που πλησιάζει το σφάλμα, αντιστροφή βελόνας καθώς το περνάτε,και μηδενικό στην ακριβή θέση της βλάβης
5. Σημείωση και επισκευή:Το ελάττωμα είναι συνήθως προσβάσιμο μέσα σε μια στοχευμένη εκσκαφή 1 μέτρου σε σύγκριση με δεκάδες μέτρα χαρακωμάτων χωρίς προηγούμενη θέση
6. Επιβεβαίωση μετά την επισκευή:Μετά την επισκευή της κάλυψης, επαναλάβετε τη δοκιμή αντοχής συνεχούς ρεύματος για να επιβεβαιώσετε την αποκατάσταση της ακεραιότητας της κάλυψης πριν από την επαναφόρτιση του καλωδίου
