Εντοπιστής Σφάλματος Καλωδίου Murray Bridge XHHG521A 7500V Υψηλής Ακρίβειας Χωρίς Τυφλό Σημείο για Δοκιμή Κοντών Καλωδίων

Οι εντοπιστές βλαβών καλωδίων με Ανάλυση Χρονικού Πεδίου (TDR) λειτουργούν εκπέμποντας έναν παλμό κατά μήκος του καλωδίου και μετρώντας τον χρόνο που χρειάζεται για να επιστρέψει μια ανάκλαση από το σημείο της βλάβης. Αυτή η μέθοδος λειτουργεί καλά για βλάβες στο μέσο του καλωδίου, αλλά έχει έναν εγγενή περιορισμό: ο εκπεμπόμενος παλμός πρέπει φυσικά να ταξιδέψει μέχρι τη βλάβη και να επιστρέψει πριν γίνει μια μέτρηση. Όταν η βλάβη βρίσκεται σε απόσταση λίγων μέτρων από το άκρο δοκιμής, ή σε ένα κοντό καλώδιο μήκους μόλις δεκάδων μέτρων, ο παλμός επιστροφής φτάνει πριν ο δέκτης του TDR ανακάμψει από την αρχική εκπομπή — δημιουργώντας μια νεκρή ζώνη μέτρησης γνωστή ως τυφλή ζώνη.

Το XHHG521A εξαλείφει πλήρως αυτόν τον περιορισμό. Βασίζεται στην αρχή της γέφυρας Murray — μια γέφυρα αντίστασης ακριβείας που λειτουργεί σε υψηλή δυναμική τάση — μετρά την αντίσταση βλάβης αναλογικά σε σχέση με μια γνωστή αναφορά, όχι τον χρόνο ταξιδιού. Δεν υπάρχει ελάχιστο μήκος καλωδίου, καμία τυφλή ζώνη και καμία ασάφεια κοντά στις συνδέσεις του καλωδίου.

1. Ρύθμιση Γέφυρας: Το XHHG521A σχηματίζει μια ισορροπημένη γέφυρα Wheatstone με δύο σκέλη — το ένα περιέχει το καλώδιο υπό δοκιμή (φάση βλάβης συν διαδρομή επιστροφής) και το άλλο περιέχει ένα ποτενσιόμετρο ακριβείας βαθμονομημένο. Η γέφυρα τροφοδοτείται με υψηλή δυναμική τάση (έως 7500V) για να διασπάσει βλάβες υψηλής αντίστασης σε μετρήσιμες καταστάσεις αγωγιμότητας
2. Ρύθμιση Ισορροπίας: Ο χειριστής ρυθμίζει το ρεύμα εξόδου (συνιστάται 5–40 mA) για βέλτιστη ευαισθησία γαλβανομέτρου, στη συνέχεια μεταβάλλει το ποτενσιόμετρο μέχρι το γαλβανόμετρο να μηδενιστεί — υποδεικνύοντας ότι η γέφυρα είναι ισορροπημένη. Στην ισορροπία, ο λόγος αντίστασης στην πλευρά του ποτενσιομέτρου ισούται με τον λόγο αντίστασης του τμήματος καλωδίου με βλάβη προς τη διαδρομή επιστροφής
3. Αυτόματος Υπολογισμός: Μόλις ισορροπηθεί, ο μικροελεγκτής μετατρέπει τον λόγο του ποτενσιομέτρου σε απόσταση βλάβης χρησιμοποιώντας το προ-εισαχθέν μήκος καλωδίου. Το αποτέλεσμα εμφανίζεται απευθείας — χωρίς χειροκίνητους υπολογισμούς, χωρίς ερμηνεία κυματομορφής
4. Γιατί η Τάση 7500V Έχει Σημασία: Οι βλάβες μανδύα σε θαμμένα καλώδια συχνά παρουσιάζονται ως μονοπάτια διαρροής υψηλής αντίστασης — 10kΩ έως αρκετά MΩ. Η τάση χωρίς φορτίο 7500V επαρκεί για να διασπάσει αυτές τις αντιστάσεις σε σταθερή αγωγιμότητα στο ρεύμα ισορροπίας 5–40 mA, επιτρέποντας ακριβή ισορροπία γέφυρας ακόμη και σε βλάβες που εμφανίζονται ως ανοιχτό κύκλωμα σε ωμόμετρο χαμηλής τάσης
5. Μέτρηση Τεσσάρων Ακροδεκτών: Το XHHG521A χρησιμοποιεί τοπολογία μέτρησης Kelvin (τεσσάρων καλωδίων) μέσω του δίπολου καλωδίου υψηλής τάσης — τα μονοπάτια ανίχνευσης τάσης και μεταφοράς ρεύματος είναι διαχωρισμένα στο όργανο, εξαλείφοντας την αντίσταση καλωδίου που διαφορετικά θα εισήγαγε συστηματικά σφάλματα σε μια συμβατική γέφυρα δύο καλωδίων

• Πίνακας Ελέγχου Χαμηλής Δυναμικής Τάσης: Όλα τα χειριστήρια του χειριστή, οι οθόνες και η διεπαφή ποτενσιομέτρου διατηρούνται σε δυναμική τάση γείωσης. Η πηγή υψηλής τάσης και το κύκλωμα γέφυρας περιέχονται σε ξεχωριστό μονωμένο διαμέρισμα — ο χειριστής δεν αγγίζει ποτέ επιφάνεια σε αυξημένη δυναμική τάση
• Προστασία Μηδενικής Θέσης: Η υψηλή τάση δεν μπορεί να ενεργοποιηθεί εκτός εάν ο ρυθμιστής τάσης βρίσκεται στην ελάχιστη ρύθμισή του — αποτρέπει την ακούσια ενεργοποίηση στην πλήρη έξοδο

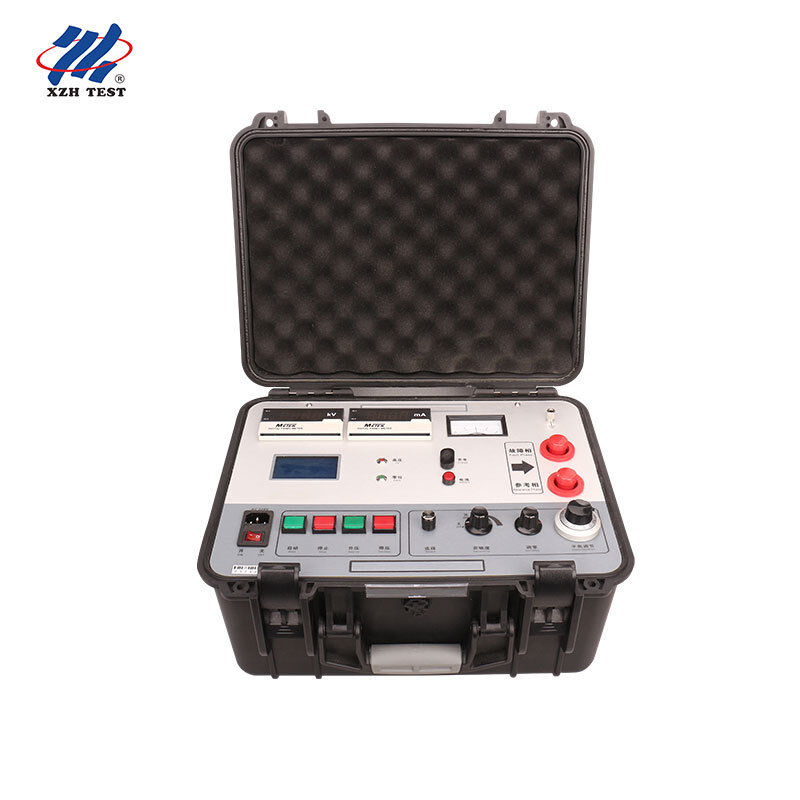

• Ενσωματωμένη Προστατευτική Θήκη: Η πηγή υψηλής τάσης και η γέφυρα στεγάζονται σε μία φορητή προστατευτική θήκη, κατάλληλη για μεταφορά στο πεδίο. Δεν υπάρχουν εκτεθειμένα καλώδια ΥΤ ή ξεχωριστές μονάδες για σύνδεση επί τόπου
• Ρυθμιζόμενη Έξοδος: Η τάση ρυθμίζεται από ηλεκτρικό ρυθμιστή ελεγχόμενο με κουμπιά με μετασχηματιστή τύπου R — ομαλή, χωρίς βήματα ρύθμιση από μηδέν έως 7500V. Όταν ολοκληρωθεί η μέτρηση ισορροπίας, μειώστε την τάση στο μηδέν και αποσυνδέστε με ασφάλεια

1. Απομόνωση και Επαλήθευση: Αποσυνδέστε το καλώδιο από όλο τον εξοπλισμό και στα δύο άκρα. Επαληθεύστε τη φάση βλάβης χρησιμοποιώντας έναν μετρητή αντίστασης μόνωσης — επιβεβαιώστε την τιμή αντίστασης για να βοηθήσετε στη ρύθμιση του σωστού ρεύματος γέφυρας
2. Σύνδεση της Γέφυρας: Συνδέστε το δίπολο καλώδιο ΥΤ του XHHG521A: έναν αγωγό στον αγωγό βλάβης, τον άλλο στη διαδρομή επιστροφής (υγιής φάση ή θωράκιση καλωδίου). Συνδέστε τη γείωση του οργάνου με τη γείωση του σταθμού
3. Εισαγωγή Μήκους Καλωδίου: Εισάγετε το συνολικό μήκος καλωδίου σε μέτρα χρησιμοποιώντας τα χειριστήρια του μπροστινού πίνακα. Το όργανο αποθηκεύει αυτήν την τιμή για αυτόματο υπολογισμό απόστασης
4. Ενεργοποίηση και Ισορροπία: Αυξήστε την τάση μέχρι η βλάβη να άγει σε σταθερό ρεύμα (συνιστάται 5–40 mA). Ρυθμίστε το ποτενσιόμετρο μέχρι το γαλβανόμετρο να μηδενιστεί — το όργανο υπολογίζει αυτόματα και εμφανίζει την απόσταση της βλάβης
5. Απενεργοποίηση και Επαλήθευση: Μειώστε την τάση στο μηδέν, αποσυνδέστε και καταγράψτε το αποτέλεσμα. Για κρίσιμες μετρήσεις, επαληθεύστε από το αντίθετο άκρο του καλωδίου — οι δύο ενδείξεις απόστασης θα πρέπει να αθροίζονται στο συνολικό μήκος του καλωδίου
