Τοποθετητής σφαλμάτων εξωτερικής επιφάνειας καλωδίου XHHD523L για δοκιμές συστημάτων διασταυρούμενης διασύνδεσης και θέση σε λειτουργία καλωδίων EHV

Σε μονοπολικά καλώδια υψηλής τάσης ονομαστικής ισχύος 110kV και άνω, ο μεταλλικός μανδύας λειτουργεί τόσο ως ηλεκτροστατική θωράκιση όσο και ως διαδρομή επιστροφής ρεύματος βλάβης. Για την ελαχιστοποίηση των απωλειών κυκλοφορούντος ρεύματος, αυτοί οι μανδύες διαμορφώνονται σε διατάξεις διασταυρούμενης σύνδεσης μέσω κουτιών σύνδεσης σε τακτά διαστήματα κατά μήκος της διαδρομής του καλωδίου — συνήθως κάθε 500-1000 μέτρα για έναν πλήρη κύκλο μετάθεσης. Κάθε κουτί σύνδεσης συνδέει τους τριφασικούς μανδύες σε ένα συγκεκριμένο περιστροφικό μοτίβο, με εγκατεστημένους Περιοριστές Τάσης Υπέρτασης (SVLs) για την προστασία της μόνωσης του μανδύα κατά τη διάρκεια παροδικών γεγονότων υπέρτασης.

Αυτό το σύστημα διασταυρούμενης σύνδεσης εισάγει μια μοναδική πρόκληση δοκιμών: ο μανδύας δεν είναι ένας ενιαίος συνεχής αγωγός από άκρο σε άκρο, αλλά ένα τμηματοποιημένο δίκτυο που συνδέεται μέσω θαμμένων κουτιών σύνδεσης. Μια βλάβη στον μανδύα οπουδήποτε σε αυτό το δίκτυο — είτε στον εξωτερικό μανδύα του καλωδίου, μέσα σε ένα κουτί σύνδεσης, είτε σε έναν SVL — μπορεί να παράγει παραπλανητικά αποτελέσματα δοκιμών όταν μετρηθεί μόνο από τις ακροδέκτες του καλωδίου. Το XHHD523L αντιμετωπίζει αυτό παρέχοντας τόσο την ικανότητα αντοχής σε DC για τον εντοπισμό ότι υπάρχει ελάττωμα στον μανδύα, όσο και την ικανότητα εντοπισμού με μέτρηση τάσης βήματος για να εντοπίσει ακριβώς πού βρίσκεται το ελάττωμα στο δίκτυο διασταυρούμενης σύνδεσης.

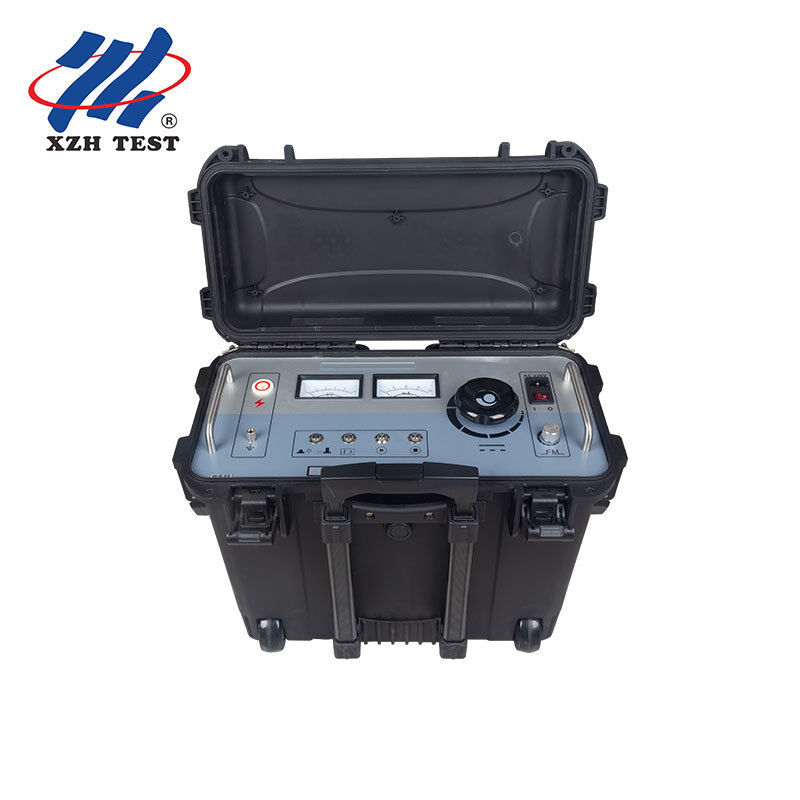

Ο μπροστινός πίνακας του XHHD523L είναι διατεταγμένος σε ροή λειτουργίας από αριστερά προς τα δεξιά, ελαχιστοποιώντας τα σφάλματα χειριστή κατά την ανάπτυξη πεδίου:

1. Ακροδέκτης Εξόδου HV:Αποκλειστική σύνδεση εξόδου υψηλής τάσης DC για τον υπό δοκιμή μανδύα καλωδίου
2. Βολτόμετρο kV:Ένδειξη υψηλής τάσης εξόδου σε πραγματικό χρόνο
3. Αμπερόμετρο mA:Παρακολούθηση ρεύματος εξόδου — απαραίτητο για τον εντοπισμό ανώμαλης διαρροής κατά τη δοκιμή αντοχής
4. Ασφάλεια Συστήματος:Ασφάλεια τροφοδοσίας 220VAC — αντικαταστάσιμη από τον χρήστη μέσω εξωτερικής υποδοχής
5. Είσοδος Τροφοδοσίας AC:Υποδοχή τροφοδοσίας IEC για τροφοδοσία οργάνου 220VAC
6. Διακόπτης Τροφοδοσίας:I = τροφοδοσία AC, 0 = απενεργοποίηση
7. Ρύθμιση Συχνότητας:Ρυθμίζει τη συχνότητα εξόδου παλμού σε λειτουργία εντοπισμού (εύρος 0.2Hz-5Hz)
8. Ρύθμιση Τάσης:Έναρξη μηδενικής θέσης — πρέπει να είναι πλήρως αριστερόστροφα (το κουμπί έναρξης ανάβει) πριν ενεργοποιηθεί η HV. Η δεξιόστροφη περιστροφή αυξάνει την έξοδο από 0 έως 10kV
9. Κουμπί Διακοπής HV:Διακόπτει την έξοδο HV και ενεργοποιεί την αυτόματη εκφόρτιση πυκνωτή. Η ένδειξη HV σβήνει όταν η έξοδος είναι ασφαλώς στο μηδέν
10. Κουμπί Έναρξης HV:Ενεργό μόνο όταν η ρύθμιση τάσης βρίσκεται στη μηδενική θέση (το κουμπί ανάβει). Πατήστε για να ενεργοποιήσετε την έξοδο HV
11. Διακόπτης Προστασίας Υπερβολικού Ρεύματος:Μπλε LED αναμμένο = προστασία υπερβολικού ρεύματος ενεργή, LED σβηστό = προστασία απενεργοποιημένη
12. Κουμπί Εναλλαγής Λειτουργίας:Κόκκινο LED = λειτουργία τάσης αντοχής, Πράσινο LED = λειτουργία εντοπισμού βλάβης. Εναλλαγή με ένα πλήκτρο μεταξύ λειτουργιών
13. Στήλη Γείωσης:Σημείο γείωσης οργάνου — πρέπει να συνδεθεί σε επαληθευμένη γείωση σταθμού πριν από τη λειτουργία

1. Απομόνωση και Προετοιμασία:Απενεργοποιήστε το κύκλωμα καλωδίου. Ανοίξτε τα κουτιά σύνδεσης διασταυρούμενης σύνδεσης και στα δύο άκρα του τμήματος που υποβάλλεται σε δοκιμή. Αυτό απομονώνει το τμήμα του μανδύα για ατομική αξιολόγηση — απαραίτητο επειδή ένα συνδεδεμένο υγιές τμήμα μπορεί να αποκρύψει μια βλάβη σε ένα γειτονικό τμήμα
2. Αναγνώριση Τμήματος:Σε κάθε προσβάσιμο κουτί σύνδεσης, αναγνωρίστε το τμήμα του μανδύα που θα δοκιμαστεί. Καταγράψτε το μήκος του τμήματος και την αναγνώριση του κουτιού σύνδεσης για την έκθεση δοκιμής σας
3. Δοκιμή Αντοχής DC:Συνδέστε το XHHD523L στο απομονωμένο τμήμα του μανδύα. Σε λειτουργία αντοχής (κόκκινο LED), εφαρμόστε 10kV DC σύμφωνα με το GB50150-2006. Παρακολουθήστε το αμπερόμετρο mA για ανώμαλο ρεύμα διαρροής που υποδεικνύει υποβάθμιση του μανδύα
4. Αξιολόγηση Βλάβης:Εάν η δοκιμή αντοχής περάσει (διαρροή εντός προδιαγραφών), καταγράψτε το αποτέλεσμα και προχωρήστε στο επόμενο τμήμα. Εάν ο μανδύας αποτύχει, σημειώστε το επίπεδο ρεύματος διαρροής για αναφορά κατά τον εντοπισμό
5. Εναλλαγή Λειτουργίας και Εντοπισμός:Εναλλαγή σε λειτουργία εντοπισμού (πράσινο LED). Εισάγετε το σήμα τετραγωνικού κύματος 0-10kV στη βέλτιστη συχνότητα για το μήκος του καλωδίου. Αναπτύξτε τον δέκτη πλαισίου Α κατά μήκος της διαδρομής του καλωδίου — το μικρο-αμπερόμετρο του δέκτη σας καθοδηγεί στην ακριβή θέση της βλάβης
6. Εκσκαφή και Επισκευή:Η μέθοδος τάσης βήματος συνήθως εντοπίζει το ελάττωμα εντός ακτίνας 1 μέτρου. Εκσκάψτε στην υποδεικνυόμενη θέση, πραγματοποιήστε την επισκευή του μανδύα (επιδιόρθωση εξωτερικού μανδύα ή αντικατάσταση σύνδεσης καλωδίου) και επαναλάβετε τη δοκιμή αντοχής DC για να επαληθεύσετε την αποκατάσταση

Για έναν διαχειριστή περιουσιακών στοιχείων μεταφοράς που είναι υπεύθυνος για δεκάδες ή εκατοντάδες χιλιόμετρα κυκλωμάτων καλωδίων 110kV-500kV, τα δεδομένα κατάστασης του μανδύα δεν είναι απλώς ένα αποτέλεσμα δοκιμής — είναι ο κύριος δείκτης για μελλοντικές δαπάνες συντήρησης. Ένα καλώδιο με παραβιασμένο μανδύα βρίσκεται σε αντίστροφη μέτρηση για διάβρωση της θωράκισης, πιθανή κατάρρευση της θωράκισης και τελική αναγκαστική διακοπή λειτουργίας. Το XHHD523L επιτρέπει μια στρατηγική συντήρησης βάσει κατάστασης:

• Δεδομένα Βασικής Γραμμής Ανάθεσης:Δημιουργία βασικών γραμμών ακεραιότητας μανδύα για κάθε νέο κύκλωμα καλωδίου κατά την παράδοση — δημιουργώντας μια αναφορά για όλες τις μελλοντικές προληπτικές δοκιμές συντήρησης
• Προγραμματισμένες Προληπτικές Δοκιμές:Ετήσιες ή διετείς δοκιμές αντοχής μανδύα σε εν λειτουργία κυκλώματα εντοπίζουν τάσεις υποβάθμισης πριν φτάσουν τα όρια αστοχίας
• Στοχευμένες Επισκευές:Όταν εντοπίζεται ένα ελάττωμα στον μανδύα, εντοπίστε το με ακρίβεια αντί να αντικαταστήσετε ολόκληρο το τμήμα καλωδίου — μειώνοντας το κόστος επισκευής κατά μια τάξη μεγέθους σε σύγκριση με την τυφλή εκσκαφή ή την πλήρη αντικατάσταση καλωδίου
