Σκοπός Εφαρμογή:Σχεδιασμένο για εργαστηριακές μονάδες DGA (Dissolved Gas Analysis), κέντρα αξιολόγησης της κατάστασης των μετασχηματιστών και κατασκευαστές ηλεκτρικού εξοπλισμού γεμάτου λάδι (εργοστάσια μετασχηματιστών,Φυτά για την κατεδάφιση, HV εργοστάσια πορσελάνης) που απαιτούν υψηλής ακρίβειας χρωματογραφικό διαχωρισμό των διαλυμένων αερίων που υποδεικνύουν ελαττώματα.το XHSP1700 παρέχει ταυτόχρονη ανίχνευση τριών ανιχνευτών εργαστηριακού επιπέδου με διαχειρισμό πολλών οργάνων (253 μονάδες) σε δίκτυο για τη διάγνωση υγείας μετασχηματιστών σε κλίμακα στόλου.

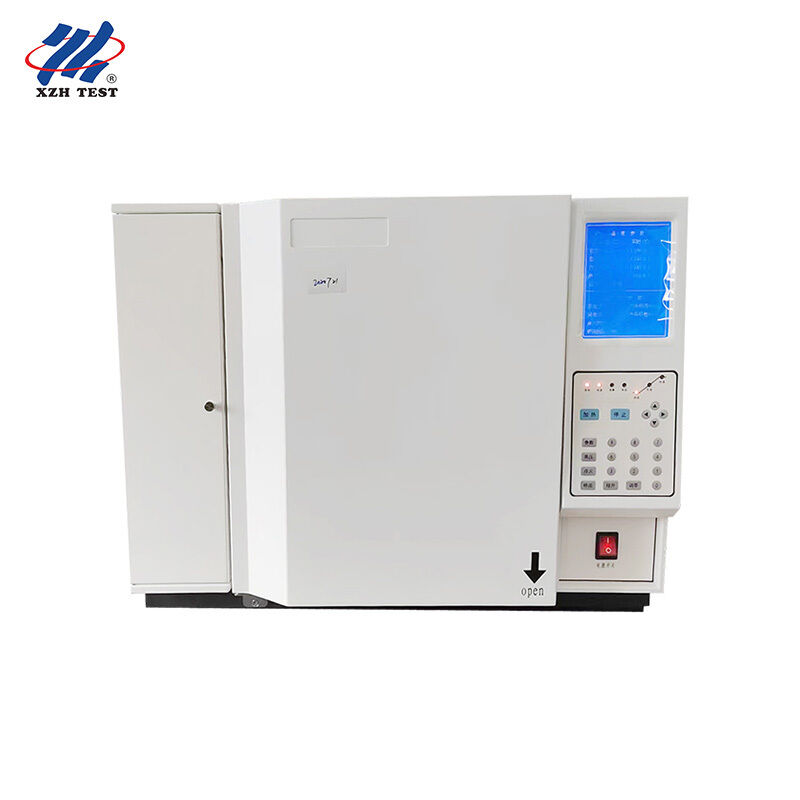

XHSP1700 Απομονωμένος χρωματογράφος αερίου πετρελαίου
Ο XHSP1700 Isolated Oil Gas Chromatograph υιοθετεί μια διαδικασία τριών ανιχνευτών με μία ένεση, δύο παράλληλες στήλες και μία διαχωρισμένη διαμόρφωση.χρωματογραφική ανάλυση κορυφήςΗ συσκευή αυτή είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευή, η οποία είναι εξοπλισμένη με ηλεκτρονική συσκευεξυπηρετεί κατασκευαστές ηλεκτρικού εξοπλισμού γεμάτου πετρέλαιο και επιχειρήσεις κοινής ωφέλειας, παρέχοντας τις καλύτερες επιδόσεις, η πιο βολική λειτουργία και η πιο ευαίσθητη ανίχνευση για την ανάλυση διαλυμένων αερίων μετασχηματιστή (DGA).
Η ανάλυση διαλυμένων αερίων είναι το πιο σημαντικό διαγνωστικό εργαλείο για την αξιολόγηση της κατάστασης του μετασχηματιστή.αιθυλένιο (C2H4)Το XHSP1700 επιτρέπει την ακριβή ταξινόμηση των θερμικών σφαλμάτων, των μερικών εκκένωσεων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων, των θερμικών σφαλμάτων,και συνθήκες τόξου σύμφωνα με την IEC 60599 και την IEEE C57.104 πρότυπα ερμηνείας.
Βασικά χαρακτηριστικά
- Συγχρονική ανίχνευση τριών ανιχνευτών:Υποστηρίζει το FID (Flame Ionization Detector), το TCD (Thermal Conductivity Detector) και έως και τρεις ανιχνευτές εγκατεστημένους ταυτόχρονα, επιτρέποντας την πλήρη ανίχνευση προφίλ διαλυμένου αερίου σε μία μόνο εκτέλεση ένεσης.
- Διαχείριση εξ αποστάσεως Ethernet:Η προσαρμοστική Ethernet 10/100M με ενσωματωμένη στοιβάδα IP επιτρέπει τη μετάδοση δεδομένων μεγάλης απόστασης μέσω LAN και διαδικτύου.Υποστηρίζει έως 253 χρωματογράφους σε έναν ενιαίο δικτυακό σταθμό εργασίας με παρακολούθηση σε πραγματικό χρόνο, αντίστροφος έλεγχος και κεντρική διαχείριση δεδομένων.
- Έξι κανάλια ελέγχου θερμοκρασίας ακριβείας:Έξι εντελώς ανεξάρτητες ζώνες ελέγχου θερμοκρασίας από 8C πάνω από το περιβάλλον έως 450C με 0.1C ακρίβεια και προγραμματισμένη θέρμανση 16 βημάτων παρέχοντας τη θερμική σταθερότητα που απαιτείται για επαναληπτό χρόνο κατακράτησης DGA.
- Επεξεργασία σήματος AD 24 bit:Η μετατροπή από αναλογικό σε ψηφιακό με χαμηλό θόρυβο και υψηλής ανάλυσης 24-bit με λειτουργίες αποθήκευσης και αφαίρεσης βασικής γραμμής, διασφαλίζει την αξιόπιστη ολοκλήρωση των κορυφών ακόμη και για συγκεντρώσεις αερίων ίχνη.
- Πολυεπεξεργαστής παράλληλη αρχιτεκτονική:Ειδικοί επεξεργαστές για έλεγχο θερμοκρασίας, απόκτηση δεδομένων,και επικοινωνίας εξασφαλίζουν σταθερή λειτουργία σε πολύπλοκες διαμορφώσεις πολλαπλών ανιχνευτών με αυτόματη διάγνωση σφαλμάτων και προστασία δεδομένων σε περίπτωση διακοπής ρεύματος.
- Κινέζικο/Αγγλικό σύστημα λειτουργίας:50,7 ιντσών έγχρωμη οθόνη LCD με επιλογές διπλού ελέγχου πληκτρολογίου και υπολογιστή, που υποστηρίζει ελεύθερη αλλαγή γλώσσας και αυτόματη αναγνώριση ανιχνευτών για απλοποιημένες ροές εργασίας του χειριστή.
- Μονουλικός σχεδιασμός:Η αρθρωτή δομή επιτρέπει την εύκολη αντικατάσταση των ανιχνευτών και μελλοντικές αναβαθμίσεις, προστατεύοντας την επένδυση του εργαστηρίου και εξυπηρετώντας παράλληλα τις εξελισσόμενες αναλυτικές απαιτήσεις.
Τεχνικές προδιαγραφές
| Έλεγχος θερμοκρασίας |
6 κανάλια, 8C ~ 450C πάνω από το περιβάλλον, αύξηση 1C, ακρίβεια 0,1C |
| Προγραμματισμένη θέρμανση |
16 βήματα, ρυθμός ανόδου 0,1~39C/min (φυσιολογικός) / 0,1~80C/min (υψηλής ταχύτητας) |
| Ανιχνευτές |
FID, TCD: έως και 3 ταυτόχρονα |
| Τύποι εγχέτη |
Συμπληρωμένη στήλη, τριχοειδής, εξαποικιακή βαλβίδα αερίου, αυτοματοποιημένος χώρος κεφαλής (προαιρετικός) |
| Έλεγχος αερίου |
Μηχανική βαλβίδα / ηλεκτρονικός έλεγχος πίεσης ροής (προαιρετικός) |
| Επικοινωνία |
Ηλεκτρονική σύνδεση IEEE802.3, Απομακρυσμένη διάγνωση και ενημέρωση προγράμματος |
| Δυνατότητα δικτύου |
253 χρωματογράφοι ανά σταθμό εργασίας |
| Εμφάνιση |
5.7 ιντσών έγχρωμη οθόνη LCD |
| Εξωτερικά γεγονότα |
4 κανάλια· έξοδος βοηθητικού ελέγχου 4 κανάλια |
Συχνές Ερωτήσεις
Ε1: Γιατί η ανάλυση διαλυμένων αερίων είναι απαραίτητη για την αξιολόγηση της κατάστασης του μετασχηματιστή;
Η ανάλυση διαλυμένων αερίων (DGA) θεωρείται ευρέως ως η πιο αποτελεσματική μη επεμβατική διαγνωστική μέθοδος για την ανίχνευση αρχικών βλαβών σε μετασχηματιστές γεμάτους λάδι.Διαφορετικοί τύποι σφάλματος παράγουν χαρακτηριστικά μοτίβα αερίων: η μερική εκκένωση παράγει κυρίως υδρογόνο (H2) · οι θερμικές αστοχίες (υπερθέρμανση) παράγουν αιθυλένιο (C2H4) και μεθάνιο (CH4) · η τόξα παράγει ακετυλένιο (C2H2).Η διαμόρφωση των τριών ανιχνευτών του XHSP1700 με FID και TCD ποσοτικοποιεί ταυτόχρονα όλα τα βασικά αέρια σφάλματος σε μία ενιαία ένεση, που επιτρέπει την ακριβή αναγνώριση τύπου ελαττώματος σύμφωνα με τις μεθόδους ερμηνείας IEC 60599 και IEEE C57.104 συχνά μήνες πριν από την ανίχνευση ελαττώματος μόνο με ηλεκτρικές δοκιμές.
Ε2: Πώς η δικτυωμένη αρχιτεκτονική σταθμών εργασίας ωφελεί τα εργαστήρια πολλών τοποθεσιών;
Η αρχιτεκτονική δικτύου του XHSP1700 που βασίζεται στο Ethernet υποστηρίζει έως 253 χρωματογράφους σε έναν μόνο σταθμό εργασίας, επιτρέποντας:(1) Κεντρική διαχείριση των δεδομένων ∆ όλα τα αποτελέσματα DGA αρχειοθετούνται σε μία βάση δεδομένων για την εξέλιξη της κατάστασης των μετασχηματιστών σε ολόκληρο τον στόλο2) Απομακρυσμένη παρακολούθηση ̇ οι εποπτικές μονάδες και η ανώτερη διοίκηση μπορούν να παρατηρούν τη λειτουργία των οργάνων και τα αποτελέσματα ανάλυσης σε πραγματικό χρόνο από οποιαδήποτε τοποθεσία.(3) Απομακρυσμένη διάγνωση: οι μηχανικοί του κατασκευαστή μπορούν να συνδεθούν μέσω του Διαδικτύου (με την άδεια του χρήστη) για να διαγνώσουν προβλήματα και να ενημερώσουν το λογισμικό(4) Αποδοτικότητα κόστους ∙ ένας ενιαίος σταθμός εργασίας που βασίζεται σε υπολογιστή διαχειρίζεται πολλά όργανα, ελαχιστοποιώντας την επένδυση πληροφορικής ανά όργανο.Η ΕΤΠ είναι η μεγαλύτερη εταιρεία ηλεκτρικής ενέργειας στην Ελλάδα..
Ε3: Τι καθιστά τον έλεγχο θερμοκρασίας 6 καναλιών κρίσιμο για την αναπαραγόμενη DGA;
Ο χρωματογραφικός διαχωρισμός διαλυμένων αερίων βασίζεται σε ακριβή, αναπαραγωγικά προφίλ θερμοκρασίας στήλης.Κάθε ένα από τα έξι ανεξάρτητα κανάλια ελέγχου θερμοκρασίας μπορεί να προγραμματιστεί με έως και 16 βήματα θέρμανσης από 8C πάνω από το περιβάλλον έως 450C στο 0.1C ακρίβεια. Αυτή η δυνατότητα πολλαπλών ζωνών και πολλαπλών ράμπας επιτρέπει: (1) Βέλτιστο διαχωρισμό ζευγαριών αερίων που διαλύονται από κοινού (π.χ. αιθυλένιο/αιθάνιο) μέσω προσεκτικά ελεγχόμενων ράμπων θερμοκρασίας·(2) Ταχεία ψύξη της στήλης μέσω του συστήματος αυτόματης πίσω πόρτας για ταχύτερους χρόνους κύκλου μεταξύ των ενέσεων;(3) Ταυτόχρονη λειτουργία πολλαπλών κολώνων και ανιχνευτών σε διαφορετικές βέλτιστες θερμοκρασίεςΗ ακρίβεια των 0,1 C εξασφαλίζει την αναπαραγωγικότητα χρόνου κατακράτησης εντός 0, 5% RSD σε εκατοντάδες διαδοχικές ενέσεις.
Ε4: Ποιες μέθοδοι εισαγωγής δειγμάτων υποστηρίζονται;
Το XHSP1700 υποστηρίζει τέσσερις τύπους έγχυσης: (1) Ενέχυση σε στύλο συσκευασίας (2) Αγγειοειδής έγχυση για διαχωρισμό υψηλής ανάλυσης κατά την ανάλυση σύνθετων μήτρων πετρελαίου ή ερευνητικών εφαρμογών(3) Έξι πόρτες βαλβίδας έγχυσης αερίου ∙ αυτοματοποιημένη δειγματοληψία αερίου με εξαιρετική επαναληψιμότητα για εργαστήρια DGA υψηλής απόδοσης·(4) Αυτοματοποιημένη εγχυση κεφαλαίου (προαιρετική) ️ πλήρως αυτοματοποιημένη εξαγωγή και εγχυση πετρελαίου σε αέριο, ελαχιστοποιώντας τον χειρισμό από τον χειριστή και βελτιώνοντας την αναπαραγωγικότητα.Το όργανο διαθέτει επίσης ένα πρόγραμμα αυτοεκκίνησης χρονολόγησης για ανεξέλεγκτη ηλεκτρονική ανάλυση αερίων όταν συνδυάζεται με εξαρτήματα αυτόματης δειγματοληψίας.
Ε5: Πώς η 24-bit AD και η διαχείριση βασικής γραμμής εξασφαλίζουν ανίχνευση αερίων σε επίπεδο ίχνη;
Τα σφάλματα των μετασχηματιστών σε πρώιμο στάδιο παράγουν διαλυμένα αέρια σε πολύ χαμηλές συγκεντρώσεις, συχνά σε μονοψήφια επίπεδα ppm για το υδρογόνο και το ακετυλένιο.Ο 24-bit μετατροπέας αναλογικού σε ψηφιακό του XHSP1700 παρέχει 160,7 εκατ. επίπεδα διακριτού σήματος σε σύγκριση με 65,536 επίπεδα σε ένα παραδοσιακό σύστημα 16 bit ∙ 256 φορές βελτίωση της ανάλυσης.Αυτό επιτρέπει την αξιόπιστη ολοκλήρωση κορυφής ακόμη και όταν η κορυφή του αναλυτικού είναι μόνο οριακά υψηλότερη από τον βασικό θόρυβο.Το όργανο αποθηκεύει πολλαπλά προφίλ βάσης για διαφορετικές διαμορφώσεις στήλης/ανιχνευτή, εφαρμόζοντας αυτόματα την κατάλληλη αφαίρεση σε κάθε ανάλυση.Αυτή η ικανότητα μείωσης του θορύβου είναι ιδιαίτερα χρήσιμη για την ανίχνευση ίχνη ακετυλενίου (ο κύριος δείκτης τόξου) σε συγκεντρώσεις κάτω από 1 ppm.
