Φορητό σύστημα ανίχνευσης σφαλμάτων καλωδίων αντανακλαστικής τόξου

Name: Φορητό σύστημα ανίχνευσης σφαλμάτων καλωδίων αντανακλαστικής τόξου
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Δοκιμαστική μονάδα
Price: 15500 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	Δοκιμαστική μονάδα

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE, ISO

Αριθμό μοντέλου:

Δοκιμαστική μονάδα

Μοντέλο Αρ.:

Δοκιμαστική μονάδα

Εξουσία:

Ηλεκτρισμός

Προσαρμοσμένο:

Προσαρμοσμένο

Πακέτο μεταφοράς:

Ξύλινη θήκη εξαγωγής

Εμπορικό σήμα:

Δοκιμή XZH

Δυνατότητα προσφοράς:

2000 τμχ/έτος

Προσαρμογή:

Διαθέσιμος

Εξυπηρέτηση μετά την πώληση:

Υπηρεσία μετά την πώληση

Εγγύηση:

12 Μήνες

Επισημαίνω:

High Light

Επισημαίνω:

Φορητή συσκευή ανίχνευσης σφαλμάτων καλωδίων

Μηχανή ανίχνευσης σφαλμάτων καλωδίου τόξου

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

2000pcs/year

Περιγραφή προϊόντων

Επισκόπηση προϊόντος

Το φορητό σύστημα ανίχνευσης βλαβών καλωδίων XZH TEST Arc-Reflection είναι μια πλήρως ολοκληρωμένη πλατφόρμα διαγνωστικών για υπόγειες δίκτυα καλωδίων ισχύος. Συνδυάζοντας έναν προεντοπιστή TDR 400 MHz με πατενταρισμένη τεχνολογία ARC reflection πολλαπλών παλμών, έναν ψηφιακό ακουστικό-μαγνητικό εντοπιστή, έναν εντοπιστή καλωδίων/σωλήνων πολλαπλών συχνοτήτων και μια γεννήτρια υπέρτασης υψηλής τάσης τύπου τρόλεϊ 2048J, αυτό το σύστημα παρέχει επαγγελματική ανίχνευση βλαβών από τον αρχικό προεντοπισμό έως τον εντοπισμό με ακρίβεια εκατοστών. Σχεδιασμένο για συνεργεία κοινής ωφέλειας, ηλεκτρολογικούς εργολάβους και ομάδες βιομηχανικής συντήρησης, το σύστημα υποστηρίζει καλώδια μήκους έως 120 χλμ. με ανάλυση προεντοπισμού 0,07 μ. και <0,2 μ. ακρίβεια τελικού εντοπισμού — επιτρέποντας ταχεία, σίγουρη επίλυση βλαβών με ελάχιστη εκσκαφή.

Διαμόρφωση συστήματος

Όνομα προϊόντος	Μοντέλο	Ποσ.	Βασική δυνατότητα

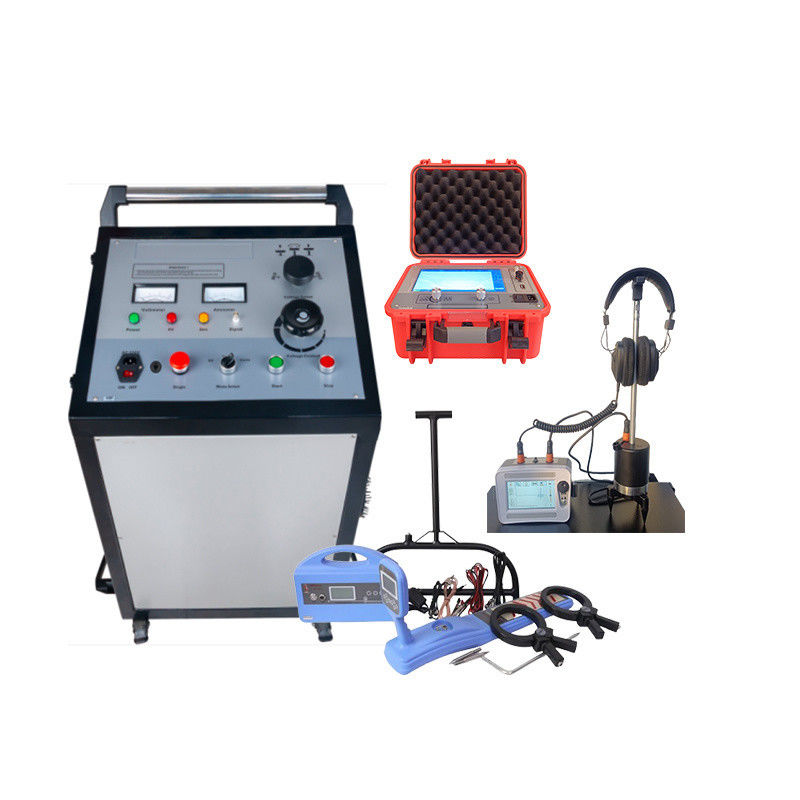

Προεντοπιστής βλαβών καλωδίων	XHGG502A	1	TDR, ICE, ARM (πολλαπλοί παλμοί) — 400 MHz, εύρος ≥120 χλμ., οθόνη αφής 10,1"
Εντοπιστής βλαβών καλωδίων	XHDD503C	1	Ψηφιακός ακουστικός-μαγνητικός συγχρονισμός, <0,2 μ. ακρίβεια, IP65
Εντοπιστής καλωδίων/σωλήνων	XHGX507	1	Ανίχνευση διαδρομής, μέτρηση βάθους/ρεύματος, αναγνώριση καλωδίου, τάση βήματος (A-frame)
Γεννήτρια υπέρτασης HV (Τρόλεϊ)	XHHV535-4TSC	1	0–32 kV, 2048 J, τράπεζα πυκνωτών 3 ταχυτήτων, σχεδιασμός τρόλεϊ

Στοιχεία συστήματος

1. XHGG502A — Προεντοπιστής βλαβών καλωδίων (TDR + ARC Reflection)

Υψηλής ανάλυσης ανίχνευση βλαβών πολλαπλών παλμών 400 MHz

Προηγμένος προεντοπιστής βιομηχανικού τύπου με έγχρωμη οθόνη αφής TFT 10,1 ιντσών (1024×600, οπίσθιος φωτισμός LED 280 nit για ευανάγνωστοτητα σε άμεσο ηλιακό φως) και ενσωματωμένο σύστημα για ασφαλή, σταθερή λειτουργία. Υποστηρίζει τρεις τρόπους δοκιμής: TDR (παλμός χαμηλής τάσης), ICE (παλμικό ρεύμα) και πατενταρισμένο ARM (μέθοδος ARC Reflection με 8 παλμούς πολλαπλών βολών). Η μέθοδος πολλαπλών παλμών αποκτά 8 σύνολα κυματομορφών ανά μεμονωμένη ώθηση HV, εξαλείφοντας αποτελεσματικά την παρεμβολή ημιτονοειδούς ταλάντωσης και απλοποιώντας δραματικά την ανάλυση βλαβών υψηλής αντίστασης. Αποθηκεύει >8.000 εγγραφές κυματομορφών LV/HV και >250 εγγραφές πολλαπλών παλμών με εξαγωγή USB σε PC. Πλήρως αυτόματη συνεχής δειγματοληψία με αυτόματη ρύθμιση εύρους και ανάλυση κυματομορφής.

Συχνότητα δειγματοληψίας: 1 MHz – 400 MHz

Τρόποι δοκιμής: TDR, ICE (παλμικό ρεύμα), ARM (8-παλμών ανάκλαση τόξου)

Εύρος ανίχνευσης: ≥120 χλμ. (10 επιλέξιμα εύρη)

Ελάχιστη ανάλυση: 0,07 μ. | Τυφλή ζώνη δοκιμής: ≤10 μ.

Σφάλμα μέτρησης: ≤±(0,5%×L+1 μ.)

Πλάτος παλμού: 300 V ±15%

Οθόνη: Οθόνη αφής TFT 10,1 ιντσών, 1024×600, 280 nit ορατή στον ήλιο

Βάρος: 4,7 κιλά (L358×W284×H168 mm)

2. XHDD503C — Εντοπιστής βλαβών καλωδίων

Ακουστικός-μαγνητικός συγχρονισμός — <0,2 μ. ακρίβεια

Επαγγελματικός ψηφιακός εντοπιστής που χρησιμοποιεί ακουστικό-μαγνητικό συγχρονισμό για ακριβή εντοπισμό βλαβών. Όταν η γεννήτρια υπέρτασης εφαρμόζει ώθησεις HV, τα ακουστικά (κρουστικά) και τα ηλεκτρομαγνητικά σήματα διαδίδονται από το σημείο βλάβης με διαφορετικές ταχύτητες. Ο εντοπιστής καταγράφει και τα δύο μέσω του αισθητήρα γείωσης πολλαπλών στρωμάτων με βαθμολογία IP65, υπολογίζει τη διαφορά χρόνου σε πραγματικό χρόνο και εμφανίζει συγχρονισμένες κυματομορφές διπλού καναλιού στην οθόνη αφής LCD 5 ιντσών ορατή στον ήλιο. Διαθέτει μείωση θορύβου περιβάλλοντος BNR, μείωση θορύβου σίγασης, τέσσερις επιλέξιμες λειτουργίες φίλτρου (όλα-περάσματος/χαμηλοπερατό/υψηλοπερατό/ζωνοπερατό) και ένδειξη απόκλισης διαδρομής. Ρύθμιση κέρδους εξόδου 16 επιπέδων (0–112 dB) με ρύθμιση κέρδους καναλιού και μαγνητικού 8 επιπέδων.

Ακουστική-μαγνητική ακρίβεια: <0,2 μ. | Ακρίβεια αναγνώρισης διαδρομής: <0,5 μ.

Φιλτράρισμα: Όλα-περάσματος (100–1600 Hz), Χαμηλοπερατό (100–300 Hz), Υψηλοπερατό (160–1600 Hz), Ζωνοπερατό (200–600 Hz)

Κέρδος εξόδου: 16 επίπεδα (0–112 dB) | Αντίσταση εξόδου: 350 Ω

Οθόνη: Οθόνη αφής LCD 5 ιντσών, ορατή στον ήλιο

Μπαταρία: 4×18650 λιθίου, >8 ώρες αναμονής

Προστασία: Αδιάβροχο IP65, αισθητήρας φυσικής απομόνωσης πολλαπλών στρωμάτων

Βάρος: 6,5 κιλά (428L×350W×230H mm)

3. XHGX507 — Εντοπιστής καλωδίων/σωλήνων (Ανιχνευτής διαδρομής)

Ανίχνευση διαδρομής, μέτρηση βάθους & ρεύματος, αναγνώριση καλωδίου

Ηλεκτρομαγνητικό σύστημα πολλαπλών συχνοτήτων πομπού-δέκτη για ανίχνευση υπόγειων διαδρομών καλωδίων, μέτρηση βάθους, μέτρηση ρεύματος και αναγνώριση καλωδίου. Ο πομπός εισάγει σταθερά ημιτονοειδή σήματα στο καλώδιο υπό δοκιμή μέσω άμεσης σύνδεσης, σύζευξης (σφιγκτήρας) ή επαγωγικών μεθόδων. Ο δέκτης παρέχει διάγραμμα ράβδων, καθοδήγηση με βέλη και φωνητικές υποδείξεις για διαισθητική λειτουργία από ένα άτομο. Υποστηρίζει τέσσερις ενεργές συχνότητες συν παθητική ανίχνευση 50 Hz, τέσσερις λειτουργίες κεραίας (κοιλάδα/κορυφή/τάση βήματος/ρεύμα σφιγκτήρα) και ενσωματωμένο ωμόμετρο για μέτρηση αντίστασης βρόχου. Περιλαμβάνει A-frame για εντοπισμό βλαβών γείωσης με τάση βήματος έως 2 MΩ προς γείωση.

Ενεργές συχνότητες: 815 Hz, 8 kHz, 33 kHz, 83 kHz + Παθητική 50 Hz

Βάθος ανίχνευσης: Έως 10 μ. | Μέγιστη απόσταση: 15 χλμ. (άμεση σύνδεση)

Λειτουργίες κεραίας: Κοιλάδα (μηδέν), Κορυφή (μέγιστο), Τάση βήματος, Ρεύμα σφιγκτήρα (A-frame)

Έλεγχος κέρδους: Χειροκίνητο, δυναμικό εύρος 100 dB | Οθόνη: 0–999 ψηφιακό + διάγραμμα ράβδων

Διάρκεια μπαταρίας: Συνεχής >8 ώρες, Διακοπτόμενη >16 ώρες

Αντίσταση φόρτισης: 5 Ω – 3000 Ω | Ακρίβεια: LF ±(1–5)%, RF ±(5–12)%

4. XHHV535-4TS — Γεννήτρια υπέρτασης υψηλής τάσης τύπου τρόλεϊ

Πηγή ενέργειας ώθησης 2048J τοποθετημένη σε καρότσι με τράπεζα πυκνωτών 3 ταχυτήτων

Επαγγελματική γεννήτρια υπέρτασης HV τύπου τρόλεϊ που ενσωματώνει πηγή υψηλής τάσης DC, τράπεζα πυκνωτών αποθήκευσης ενέργειας 3 ταχυτήτων (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), κενό σφαιρών εκφόρτισης, αυτόματη συσκευή εκφόρτισης και μεταγωγή επιπέδου τάσης σε ένα ενιαίο τροχήλατο καρότσι. Παρέχει 0–2048 J σε κάθε επίπεδο τάσης με ρεύμα καύσης έως 240 mA για προετοιμασία βλάβης. Υποστηρίζει λειτουργίες μεμονωμένης ενεργοποίησης, κύκλου και DC με αυτόματο χρονισμό πρόσκρουσης 6–7 δευτερολέπτων. Διαθέτει ασφαλή διακόπτη μηδενικής εκκίνησης, προστασία υπέρτασης/υπερβολικού ρεύματος/υπερθέρμανσης, αυτόματη εκφόρτιση μετά τη λειτουργία και περίβλημα IP54. Λειτουργεί τόσο ως γεννήτρια υπέρτασης για εντοπισμό βλαβών όσο και ως ελεγκτής τάσης αντοχής DC (0–32 kV, 0–20 A).

Τάση ώθησης: 0–8 kV / 0–16 kV / 0–32 kV (ρυθμιζόμενο 3 ταχυτήτων)

Τράπεζα πυκνωτών: 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kV

Ενέργεια εκφόρτισης: 0–2048 J σε κάθε επίπεδο τάσης

Ρεύμα καύσης: 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kV

Ασφάλεια: Διακόπτης μηδενικής εκκίνησης, αυτόματη εκφόρτιση, υπερθέρμανση 85°C, IP54

Διαστάσεις: 550L×500W×1000H mm | Βάρος: ≤130 kg

Τροφοδοσία: AC 220 V ±10%, 50 Hz ±2 Hz

Πλήρεις προδιαγραφές συστήματος

Παράμετρος	Προδιαγραφή
Μοντέλο συστήματος	XHHV535-4TSC + XHGG502A + XHDD503C + XHGX507
Συχνότητα δειγματοληψίας TDR	1 MHz – 400 MHz
Εύρος προεντοπισμού	≥120 χλμ.
Ανάλυση προεντοπισμού	0,07 μ. (τυφλή ζώνη ≤10 μ.)
Ακρίβεια εντοπισμού	<0,2 μ. (ακουστικό-μαγνητικό)
Βάθος ανίχνευσης διαδρομής	Έως 10 μ. (μέγιστη απόσταση 15 χλμ.)
Τάση υπέρτασης	0–32 kV (3 ταχύτητες: 8/16/32 kV)
Ενέργεια εκφόρτισης	0–2048 J (ανά επίπεδο τάσης)
Τύπος γεννήτριας υπέρτασης	Τροχήλατο καρότσι, τράπεζα πυκνωτών 3 ταχυτήτων
Μάρκα	XZH TEST
Προέλευση	Κίνα
Πιστοποίηση	CE, ISO
Εγγύηση	12 μήνες

Πλήρης ροή εργασιών εντοπισμού βλαβών

Δοκιμή μόνωσης καλωδίου & Χαρακτηρισμός βλάβηςΠραγματοποιήστε αρχική μέτρηση αντίστασης μόνωσης για να επιβεβαιώσετε την παρουσία βλάβης και να χαρακτηρίσετε τον τύπο της (υψηλή/χαμηλή αντίσταση, ανοιχτό/βραχυκύκλωμα, υπερπήδηση).

Προεντοπισμός βλάβης (XHGG502A)Συνδέστε τον προεντοπιστή TDR. Χρησιμοποιήστε παλμό LV για βλάβες χαμηλής αντίστασης/ανοιχτές, ή μέθοδο ARC reflection πολλαπλών παλμών ARM για βλάβες υψηλής αντίστασης/υπερπήδησης. Το όργανο καταγράφει αυτόματα 8 σύνολα κυματομορφών ανά μεμονωμένη ώθηση HV για αξιόπιστη ερμηνεία απόστασης.

Ανίχνευση διαδρομής & Αναγνώριση καλωδίου (XHGX507)Χρησιμοποιήστε τον εντοπιστή καλωδίων/σωλήνων για να ανιχνεύσετε την ακριβή διαδρομή του καλωδίου, να μετρήσετε το βάθος ταφής και να αναγνωρίσετε με βεβαιότητα το καλώδιο-στόχο από μια δέσμη. Σημειώστε τη διαδρομή στην επιφάνεια του εδάφους.

Δημιουργία ώθησης υπέρτασης (XHHV535-4TSC)Εφαρμόστε περιοδικές υπέρτασεις υψηλής τάσης στο επιλεγμένο επίπεδο τάσης για να δημιουργήσετε ανιχνεύσιμα ακουστικά και ηλεκτρομαγνητικά μεταβατικά σήματα στο σημείο βλάβης για εντοπισμό.

Ακριβής εντοπισμός (XHDD503C)Περπατήστε κατά μήκος της σημειωμένης διαδρομής του καλωδίου με τον ακουστικό-μαγνητικό εντοπιστή. Παρακολουθήστε 4 ταυτόχρονες οθόνες χρονικής διαφοράς — το σημείο όπου η ακουστική-μαγνητική χρονική καθυστέρηση πλησιάζει το μηδέν βρίσκεται ακριβώς πάνω από τη βλάβη, εντός <0,2 μ.

Επισκευή καλωδίου & ΕπανέλεγχοςΕκσκάψτε ακριβώς στο σημειωμένο σημείο, επισκευάστε το καλώδιο και επαληθεύστε την αποκατάσταση της υπηρεσίας με τελική δοκιμή μόνωσης για να επιβεβαιώσετε την επιχειρησιακή ακεραιότητα.

Συχνές ερωτήσεις

Ε1: Τι τύπους βλαβών μπορεί να χειριστεί η μέθοδος ARC reflection πολλαπλών παλμών που δεν μπορεί η συμβατική TDR;

Η μέθοδος ARC Reflection (ARM) 8 παλμών στο XHGG502A είναι ειδικά σχεδιασμένη για βλάβες υψηλής αντίστασης και υπερπήδησης που παράγουν ασθενείς ή αμφίβολες ανακλάσεις υπό τυπική TDR. Σε αντίθεση με τις μεθόδους δευτερεύοντος παλμού που δυσκολεύονται με παρεμβολές ημιτονοειδούς ταλάντωσης, η ARM καταγράφει 8 σύνολα κυματομορφών ανά μεμονωμένη ώθηση HV — εγγυώμενη πολλαπλές καθαρές, ερμηνεύσιμες ηχώ βλάβης ανεξάρτητα από το μήκος του καλωδίου, την απόσταση της βλάβης ή την περίοδο ταλάντωσης. Αυτό είναι ιδιαίτερα αποτελεσματικό για βλάβες εισχώρησης νερού σε καλώδια με χάρτινη μόνωση και βλάβες μανδύα υψηλής αντίστασης.

Ε2: Ποιο είναι το πλεονέκτημα της γεννήτριας υπέρτασης HV τύπου τρόλεϊ έναντι φορητών μονάδων;

Ο σχεδιασμός τρόλεϊ του XHHV535-4TSC συνδυάζει την υψηλή ισχύ εξόδου μιας γεννήτριας υπέρτασης εργαστηριακού τύπου (2048 J στα 32 kV) με την κινητικότητα πεδίου. Ο σχεδιασμός τροχήλατου καροτσιού (550×500×1000 mm, ≤130 kg) επιτρέπει τη μεταφορά από έναν χειριστή σε εργοτάξια, ενώ φιλοξενεί μια εναλλασσόμενη τράπεζα πυκνωτών 3 ταχυτήτων (4/16/64 μF) και παρέχει τρεις τρόπους λειτουργίας (μεμονωμένη ενεργοποίηση, αυτόματος κύκλος σε διαστήματα 6–7 δευτερολέπτων και δοκιμή τάσης αντοχής DC). Η ενσωματωμένη αυτόματη εκφόρτιση, ο διακόπτης μηδενικής εκκίνησης και το περίβλημα IP54 υπερβαίνουν την ασφάλεια και τις δυνατότητες φορητών μονάδων.

Ε3: Μπορεί αυτό το σύστημα να λειτουργήσει από έναν μόνο τεχνικό στο πεδίο;

Ναι. Κάθε στοιχείο έχει σχεδιαστεί για ανάπτυξη από έναν μόνο χειριστή με διαισθητικές διεπαφές οθόνης αφής (10,1 ιντσών στον προεντοπιστή, 5 ιντσών στον εντοπιστή) και γραφική καθοδήγηση. Ο εντοπιστής καλωδίων/σωλήνων XHGX507 παρέχει διάγραμμα ράβδων, βέλη και φωνητικές υποδείξεις — ένα άτομο μπορεί να εκτελέσει την πλήρη ροή εργασιών ανίχνευσης διαδρομής και μέτρησης βάθους. Η γεννήτρια υπέρτασης XHHV535-4TSC είναι τροχήλατη για εύκολη τοποθέτηση από ένα άτομο. Συνιστάται πλήρωμα δύο ατόμων για ασφάλεια κατά τη διάρκεια λειτουργιών υψηλής τάσης σύμφωνα με τα τυπικά πρωτόκολλα ασφαλείας των κοινών ωφελειών.

Ε4: Τι εκπαίδευση, τεκμηρίωση και υποστήριξη μετά την πώληση παρέχονται;

Η XZH TEST παρέχει ολοκληρωμένα εγχειρίδια χρήσης στα Αγγλικά, θέσεις σε λειτουργία επί τόπου και εκπαίδευση χειριστών κατόπιν αιτήματος με κάθε σύστημα. Η τυπική εγγύηση 12 μηνών καλύπτει κατασκευαστικά ελαττώματα, με διαθέσιμη επέκταση εγγύησης και συμβάσεις συντήρησης. Περιλαμβάνεται απομακρυσμένη τεχνική υποστήριξη μέσω email, βιντεοκλήσης και τηλεφώνου. Παρέχουμε όλα τα απαραίτητα αξεσουάρ: καλώδιο εξόδου υψηλής τάσης (5 μ.), καλώδιο προστατευτικής γείωσης (5 μ.), σφιγκτήρες σύζευξης (Φ150 mm), A-frame για ανίχνευση τάσης βήματος, φορτιστές και καλώδια σύνδεσης.

Ε5: Ποιος είναι ο χρόνος παράδοσης, η συσκευασία και η ικανότητα εφοδιασμού;

Η τυπική παράδοση είναι 5–8 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας. Κάθε στοιχείο του συστήματος συσκευάζεται ξεχωριστά σε ενισχυμένα ξύλινα κιβώτια εξαγωγικής ποιότητας με εσωτερική επένδυση αφρού για να διασφαλιστεί η ασφαλής διεθνής μεταφορά. Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα, με όρους πληρωμής T/T. Η ετήσια ικανότητα εφοδιασμού είναι 2.000 σετ, διασφαλίζοντας τη διαθεσιμότητα τόσο για μεμονωμένες αγορές όσο και για προγράμματα μεγάλης κλίμακας προμηθειών.

Συσκευασία & Παράδοση

Στοιχείο	Λεπτομέρεια
Συσκευασία	Ενισχυμένα ξύλινα κιβώτια εξαγωγικής ποιότητας με εσωτερική επένδυση αφρού
Χρόνος παράδοσης	5 – 8 εργάσιμες ημέρες
Ικανότητα εφοδιασμού	2.000 σετ ετησίως
Ελάχιστη ποσότητα παραγγελίας	1 μονάδα
Όροι πληρωμής	T/T
Εγγύηση	12 μήνες
