Φορητό σύστημα ανίχνευσης σφαλμάτων καλωδίων αντανακλαστικής τόξου

Name: Φορητό σύστημα ανίχνευσης σφαλμάτων καλωδίων αντανακλαστικής τόξου
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Δοκιμαστική μονάδα
Price: 15500 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	Δοκιμαστική μονάδα

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE, ISO

Αριθμό μοντέλου:

Δοκιμαστική μονάδα

Μοντέλο ΑΡΙΘ.:

Δοκιμαστική μονάδα

Εξουσία:

Ηλεκτρισμός

Προσαρμοσμένο:

Προσαρμοσμένο

Πακέτο μεταφοράς:

Ξύλινη θήκη εξαγωγής

Εμπορικό σήμα:

Δοκιμή XZH

Προέλευση:

Κίνα

Κωδικός HS:

9031809090

Δυνατότητα προσφοράς:

2000 τμχ/έτος

Προσαρμογή:

Διαθέσιμος

Εξυπηρέτηση μετά την πώληση:

Υπηρεσία μετά την πώληση

Εγγύηση:

12 Μήνες

Επισημαίνω:

High Light

Επισημαίνω:

Φορητή συσκευή ανίχνευσης σφαλμάτων καλωδίων

Μηχανή ανίχνευσης σφαλμάτων καλωδίου τόξου

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

2000pcs/year

Περιγραφή προϊόντων

Επισκόπηση του προϊόντος

Το σύστημα ανίχνευσης σφαλμάτων φορητών καλωδίων με αντανάκλαση τόξου XZH TEST είναι μια πλήρως ολοκληρωμένη διαγνωστική πλατφόρμα για υπόγεια δίκτυα καλωδίων ηλεκτρικής ενέργειας.Συνδυασμός προεντοπισμού TDR 400 MHz με κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία αντανακλάσεως ARC πολλαπλών παλμών, ένας ψηφιακός ακουστικομαγνητικός δείκτης, ένας εντοπιστής σωλήνων καλωδίων πολλαπλών συχνοτήτων και μια γεννήτρια υψηλής τάσης τύπου τρολέ 2048J,Αυτό το σύστημα παρέχει επαγγελματική ανίχνευση σφαλμάτων από την αρχική προεπιλογή μέσω ακρίβειας εκατοστιαίουΣχεδιασμένο για τομείς κοινής ωφέλειας, εργολάβους ηλεκτρικής ενέργειας και βιομηχανικές ομάδες συντήρησης, το σύστημα υποστηρίζει καλώδια μήκους έως 120 χλμ. με ανάλυση προεπιλογής 0,07 m και < 0.0 μm.2 m τελική ακρίβεια εντοπισμού, με βεβαιότητα την επίλυση σφαλμάτων με ελάχιστη ανασκαφή.

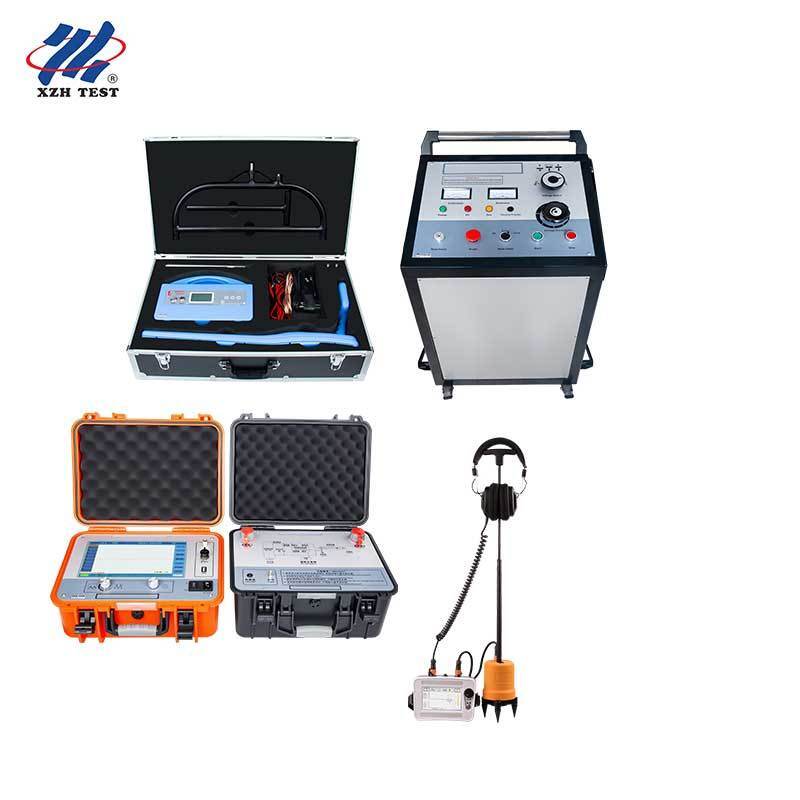

Σύστημα Διαμόρφωσης

Ονομασία του προϊόντος	Σχήμα	Αριθμός	Βασική Ικανότητα
Προεντοπιστής σφάλματος καλωδίου	XHGG502A	1	TDR, ICE, ARM (πολλαπλές παλμοί) 400 MHz, εμβέλεια ≥ 120 km, οθόνη αφής 10,1"
Δείκτης σφάλματος καλωδίου	XHDD503C	1	Ψηφιακή ακουστική-μαγνητική συγχρονισμός, ακρίβεια <0,2 m, IP65
Τοποθετητής σωλήνων καλωδίων	XHGX507	1	Εντοπισμός πορείας, μέτρηση βάθους/στροφικού ρεύματος, αναγνωρισμός καλωδίου, τάση βήματος (A-frame)
Ηλεκτρονική γεννήτρια υπερτάσεων (τρολέ)	ΧΧΧV535-4TSC	1	0·32 kV, 2048 J, τριών ταχυτήτων τράπεζα πυκνωτή, σχεδιασμός καρότσι

Συστατικά του συστήματος

1. XHGG502A ∆ιακανονισμός προεπιλογής σφάλματος καλωδίου (TDR + ARC αντανάκλαση)

400 MHz Πολλαπλών παλμών υψηλής ανάλυσης

Προηγμένος προεντοπιστής βιομηχανικής κλάσης με πλήρη χρωματική οθόνη αφής TFT 10,1 ιντσών (1024 × 600, φως LED 280-nit για ευανάγνωστη άμεση ηλιακή ακτινοβολία) και ενσωματωμένο σύστημα ασφαλείας,σταθερή λειτουργίαΥποστηρίζει τρεις τρόπους δοκιμής: TDR (πυρσόλη χαμηλής τάσης), ICE (πυρσόλη ρεύματος) και κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας ARM (Μέθοδος Ανάκλασης Άρκου με πολλαπλή βολή 8 παλμών).Η μέθοδος πολλαπλών παλμών αποκτά 8 σύνολα μορφής κύματος ανά ενιαίο παλμό HV, που εξαλείφει αποτελεσματικά τις παρεμβολές ταλαντώσεων κοσινού και απλοποιεί δραματικά την ανάλυση σφαλμάτων υψηλής αντίστασης.000 δίσκοι κυματομορφών LV/HV και > 250 δίσκοι πολλαπλών παλμών με εξαγωγή USB σε υπολογιστήΠλήρως αυτόματη συνεχής δειγματοληψία με αυτόματη ρύθμιση εύρους και ανάλυση μορφής κύματος.

Συχνότητα δειγματοληψίας:1 MHz 400 MHz
Τρόποι δοκιμής:TDR, ICE (σύνδρομο παλμού), ARM (αντανάκλαση τόξου 8 παλμών)
Πεδίο εφαρμογής:≥ 120 km (10 επιλογές εμβέλειας)
Ελάχιστη ανάλυση:00,07 μέτρα.Δοκιμή τυφλής ζώνης:≤ 10 m
Λάθος μέτρησης:≤ ± 0,5% × L+1 m)
Άμβλεια παλμού:300 V ± 15%
Εμφάνιση:100,1-ιντσών TFT touch, 1024×600, 280-nit ηλιακό φως ορατό
Βάρος:40,7 kg (L358 × W284 × H168 mm)

2. XHDD503C Δείκτης σφάλματος καλωδίου

Ακουστικό-μαγνητικός συγχρονισμός < 0,2 m ακρίβεια

Επαγγελματικός ψηφιακός δείκτης που χρησιμοποιεί ακουστικό-μαγνητικό συγχρονισμό για ακριβή εντοπισμό σφαλμάτων.τα ακουστικά (χτυπητά) και ηλεκτρομαγνητικά σήματα διαδίδονται από το σημείο βλάβης με διαφορετικές ταχύτητεςΟ δείκτης συλλαμβάνει και τα δύο μέσω του IP65 πολυεπίπεδο απομονωμένου αισθητήρα εδάφους, υπολογίζει τη διαφορά ώρας σε πραγματικό χρόνο,και εμφανίζει συγχρονισμένες μορφές κυμάτων διπλού καναλιού στο 5 ιντσών LCD αφής του που είναι ορατό από το φως του ήλιουΔιαθέτει μείωση του θορύβου υποβάθρου BNR, μείωση του θορύβου αθόρυβα, τέσσερις επιλογές λειτουργιών φίλτρου (all-pass/low-pass/high-pass/band-pass) και ένδειξη απόκλισης διαδρομής.16 επιπέδων αύξησης ισχύος εξόδου (0-112 dB) με 8 επιπέδων ρύθμιση καναλιού και μαγνητικής αύξησης ισχύος.

Ακουστική-μαγνητική ακρίβεια:<0,2 m.Ακρίβεια αναγνωρισμού διαδρομής:<0,5 m
Φιλτράρισμα:Όλοδιαχωρισμός (100 ̇1600 Hz), χαμηλόδιαχωρισμός (100 ̇300 Hz), υψηλόδιαχωρισμός (160 ̇1600 Hz), ζώνη διαχωρισμού (200 ̇600 Hz)
Κέρδος παραγωγής:16 επίπεδα (0-112 dB).Αντίσταση εξόδου:350 Ω
Εμφάνιση:5 ιντσών LCD αφής, ορατό στο φως του ήλιου
Η μπαταρία:4×18650 λιθίου, > 8 ώρες σε κατάσταση αναμονής
Προστασία:IP65 αδιάβροχος, πολυεπίπεδης αισθητήρας φυσικής απομόνωσης
Βάρος:6.5 kg (428L × 350W × 230H mm)

3. XHGX507 ∆ιακανονιστής εντοπισμού σωλήνων καλωδίων (Διακανονιστής διαδρομής)

Εντοπισμός διαδρομής, μέτρηση βάθους και ρεύματος, αναγνώριση καλωδίου

Πολυσυχνότητες ηλεκτρομαγνητικό σύστημα πομπός-αποδέκτη για την ανίχνευση υπογείου καλωδιακού δρόμου, τη μέτρηση βάθους, τη μέτρηση ρεύματος και την αναγνώριση καλωδίων.Ο πομπός εισάγει σταθερά σινουσοειδή σήματα στο υπό δοκιμή καλώδιο μέσω άμεσης σύνδεσηςΟ δέκτης παρέχει γραφή γραμμών, καθοδήγηση βέλους και προειδοποιήσεις φωνής για διαισθητική λειτουργία ενός ατόμου.Υποστηρίζει τέσσερις ενεργές συχνότητες συν παθητική ανίχνευση 50 Hz, τέσσερις τρόπους κεραίας (κοιλάδα/κρεσίδα/στροφή τάσης/στροφή συμπίεσης) και ενσωματωμένο ωμμέτρο για τη μέτρηση της αντίστασης κυκλώματος.

Ενεργές συχνότητες:815 Hz, 8 kHz, 33 kHz, 83 kHz + Παθητικό 50 Hz
Βαθμό ανίχνευσης:Μέχρι 10 μέτρα.Μέγιστη απόσταση:15 km (άμεση σύνδεση)
Τρόποι κεραίας:Δείκτης (μηδέν), κορυφή (κορυφή), τάση βήματος, ρεύμα συμπίεσης (A-φρέμα)
Ελέγχος:Χειροκίνητο, δυναμικό εύρος 100 dB.Εμφάνιση:0 ¢ 999 ψηφιακό + γραφήνα
Διάρκεια ζωής της μπαταρίας:Συνεχή > 8 h, διαλείπουσα > 16 h
Αντίστοιχο φορτίο:Πέντε Ω ∙ 3000 Ω.Ακριβότητα:Δοκιμαστικό υλικό

4. XHHV535-4TS ∆ημοποιητής υψηλής τάσης τροχοφόρου τύπου

2048J Πηγή ενέργειας ώθησης που τοποθετείται σε καρότσι με τριών ταχυτήτων πυκνωτή

Επαγγελματική γεννήτρια υπερεύματος HV τύπου τρολέας που ενσωματώνει πηγή υψηλής τάσης συνεχούς ρεύματος, τριών ταχυτήτων τράπεζα πυκνωτή αποθήκευσης ενέργειας (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), κενό μπάλας εκφόρτισης,συσκευή αυτόματης εκφόρτισης, και μετάβαση επιπέδου τάσης σε ένα μονοτροχοφόρο καρότσι. Παρέχει 02048 J σε κάθε επίπεδο τάσης με ρεύμα καύσης έως 240 mA για κλιματισμό σφαλμάτων. Υποστηρίζει μία σκανδάλη, κύκλο,λειτουργίες συνεχούς ρεύματος και με αυτόματο χρονοδιάγραμμα πρόσκρουσης 6·7 δευτερολέπτωνΔιαθέτει κλειδαριά ασφαλείας μηδενικής εκκίνησης, προστασία από υπερτάσεις/υπερτάσεις/υπερθέρμανση, αυτόματη αποφόρτιση μετά τη λειτουργία και θήκη IP54.Λειτουργεί τόσο ως γεννήτρια υπερχείλισης για τον εντοπισμό σφαλμάτων όσο και ως δοκιμαστής τάσης αντοχής συνεχούς ρεύματος (0·32 kV), 0·20 Α).

Δυναμική τάση:0 ∆8 kV / 0 ∆16 kV / 0 ∆32 kV (προσαρμόσιμη σε 3 ταχύτητες)
Τράπεζα πυκνότητας:64 μF/8 kV 16 μF/16 kV 4 μF/32 kV
Ενέργεια εκφόρτωσης:0·2048 J σε κάθε επίπεδο τάσης
ρεύμα καύσης:240 mA @ 8 kV∙ 120 mA @ 16 kV∙ 60 mA @ 32 kV
Ασφάλεια:Κλειδώματα μηδενικής εκκίνησης, αυτόματη εκκένωση, 85°C υπερύθμιση, IP54
Μέγεθος:550L × 500W × 1000H χιλιοστά.Βάρος:≤ 130 kg
Ηλεκτρική παροχή:Διορθωτικές διατάξεις για τα συστήματα ηλεκτρικής ενέργειας

Πλήρεις προδιαγραφές συστήματος

Παράμετρος	Προδιαγραφές
Μοντέλο συστήματος	Δοκιμαστική διαδικασία για την υποβολή αιτήσεων για την υποβολή αιτήσεων
TDR Συχνότητα δειγματοληψίας	1 MHz 400 MHz
Πεδίο προεπιλογής	≥ 120 χιλιόμετρα
Αποφάσεις πριν από την τοποθέτηση	00,07 m (τυφλή ζώνη ≤ 10 m)
Ορισμός της Ακριβότητας	<0,2 m (ακουστική-μαγνητική)
Βαθμός ανίχνευσης διαδρομής	Μέχρι 10 m (μέγιστη απόσταση 15 km)
Τετάρτη τάση	0·32 kV (3-τροχιά: 8/16/32 kV)
Ενέργεια εκφόρτωσης	0·2048 J (ανά επίπεδο τάσης)
Τύπος γεννήτριας υπερτάσεων	Τροχόσπιτο, τριών ταχυτήτων τράπεζα πυκνωτή
Ετικέτα	Δοκιμή XZH
Καταγωγή	Κίνα
Πιστοποίηση	CE, ISO
Εγγύηση	12 μήνες

Συμπλήρωση ροής εργασίας εντοπισμού σφαλμάτων

Δοκιμή μόνωσης καλωδίων και χαρακτηρισμός σφαλμάτωνΕκτελείται αρχική μέτρηση της αντίστασης μόνωσης για να επιβεβαιωθεί η παρουσία ελαττώματος και να χαρακτηριστεί ο τύπος (υψηλή/χαμηλή αντίσταση, ανοιχτό/μικρό κύκλωμα, ανάφλεξη).
Προεπιλογή της θέσης σφάλματος (XHGG502A)Χρησιμοποιήστε παλμό LV για ελαφρά αντίσταση / ανοιχτά ελαττώματα ή ARM πολλαπλή αντανάκλαση ARC για υψηλή αντίσταση / φλαςόβερ ελαττώματα.Το όργανο συλλαμβάνει αυτόματα 8 σετ μορφής κύματος ανά ενιαίο ώθηση HV για αξιόπιστη ερμηνεία της απόστασης.
Εντοπισμός διαδρομής και αναγνώριση καλωδίου (XHGX507)Χρησιμοποιήστε τον εντοπιστή σωλήνων καλωδίων για να εντοπίσετε την ακριβή διαδρομή του καλωδίου, να μετρήσετε το βάθος της ταφής και να προσδιορίσετε θετικά το καλώδιο στόχου από ένα δέμα.
Η παραγωγή παλμών υπερτάσεως (XHHV535-4TSC)Εφαρμόζονται περιοδικές υπερτάσεις υψηλής τάσης στο επιλεγμένο επίπεδο τάσης για τη δημιουργία ανιχνεύσιμων ακουστικών και ηλεκτρομαγνητικών μεταβατικών σημάτων στο σημείο βλάβης για τον εντοπισμό.
Ακριβής εντοπισμός (XHDD503C)Περπατήστε με τον ακουστικό-μαγνητικό δείκτη.Η οθόνη 4 εμφανίζει ταυτόχρονη διαφορά χρόνου το σημείο όπου η ακουστική-μαγνητική χρονική καθυστέρηση πλησιάζει το μηδέν βρίσκεται ακριβώς πάνω από το σφάλμα, εντός < 0,2 m.
Επισκευή καλωδίων και επανεξέτασηΕκσκαφίστε με ακρίβεια στο σημείο που έχει σημειωθεί, επισκευάστε το καλώδιο και επαληθεύστε την αποκατάσταση της λειτουργίας με τελική δοκιμή μόνωσης για να επιβεβαιωθεί η λειτουργική ακεραιότητα.

Συχνές Ερωτήσεις

Ε1: Τι είδη σφαλμάτων μπορεί να χειριστεί η μέθοδος αντανάκλασης ARC πολλαπλών παλμών που δεν μπορεί να χειριστεί η συμβατική TDR;

Η μέθοδος αντανάκλασης ARC 8 παλμών (ARM) στο XHGG502A έχει σχεδιαστεί ειδικά για σφάλματα υψηλής αντίστασης και φλας-όβερ που παράγουν αδύναμες ή διφορούμενες αντανάκλασεις υπό την τυπική TDR.Σε αντίθεση με τις δευτερεύουσες μεθόδους παλμού που αγωνίζονται με την παρεμβολή της ταλάντευσης κοσινού, το ARM συλλαμβάνει 8 σύνολα κυματομορφών ανά ενιαίο παρορμή HV εξασφαλίζοντας πολλαπλά καθαρά, ερμηνεύσιμα ηχεία ελαττώσεων ανεξάρτητα από το μήκος του καλωδίου, την απόσταση ελαττώσεων ή την περίοδο ταλαντώσεων.Αυτό είναι ιδιαίτερα αποτελεσματικό για σφάλματα εισόδου νερού σε καλώδια με μόνωση χαρτιού και σφάλματα περιβλήματος υψηλής αντίστασης.

Ε2: Ποιο είναι το πλεονέκτημα της γεννήτριας υπερτάσεων HV τύπου τροχού σε σχέση με τις φορητές μονάδες;

Ο σχεδιασμός του τροχοφόρου XHHV535-4TSC συνδυάζει την υψηλή ενεργειακή απόδοση ενός εργαστηριακού τύπου γεννήτριας υπερτάσεων (2048 J σε 32 kV) με κινητικότητα πεδίου.Το μανιταριστικό σύστημα (≤130 kg) επιτρέπει τη μεταφορά ενός χειριστή μεταξύ των χώρων εργασίας, ενώ στεγάζει μια τριών ταχυτήτων μεταβλητή τράπεζα πυκνωτών (4/16/64 μF) και παρέχει τρεις λειτουργικές λειτουργίες (μονή σκανδάλη)Η ενσωματωμένη αυτόματη εκκένωση, το κλειδί μηδενικής εκκίνησης και το περίβλημα IP54 υπερβαίνουν την ασφάλεια και την ικανότητα της φορητής μονάδας.

Ε3: Μπορεί αυτό το σύστημα να λειτουργεί από έναν μόνο τεχνικό στο πεδίο;

Κάθε στοιχείο είναι σχεδιασμένο για χρήση από έναν χειριστή με διαισθητικές διεπαφές οθόνης αφής (10,1 ίντσες στον προεντοπιστή, 5 ίντσες στον δείκτη) και γραφική καθοδήγηση.Ο εντοπιστής σωλήνα καλωδίου XHGX507 παρέχει γραφήΗ γεννήτρια υπερχείλισης XHHV535-4TSC έχει τροχούς για εύκολη τοποθέτηση ενός ατόμου.Για λόγους ασφάλειας κατά τη διάρκεια λειτουργιών υψηλής τάσης, συνιστάται να υπάρχει πλήρωμα δύο ατόμων σύμφωνα με τα πρότυπα πρωτόκολλα ασφάλειας των υπηρεσιών κοινής ωφέλειας..

Ε4: Ποια εκπαίδευση, τεκμηρίωση και υποστήριξη μετά την πώληση παρέχονται;

Η XZH TEST παρέχει ολοκληρωμένα εγχειρίδια χρήστη σε αγγλική γλώσσα, εγκατάσταση στο χώρο και εκπαίδευση χειριστή κατόπιν αιτήματος για κάθε σύστημα.,Η εξ αποστάσεως τεχνική υποστήριξη μέσω e-mail, βιντεοκλήσεων και τηλεφώνου περιλαμβάνεται.προστατευτικό καλώδιο γείωσης (5 m), σφραγίδες ζεύξης (Φ150 mm), πλαίσιο A για ανίχνευση τάσης σταδίου, φορτιστές και καλώδια σύνδεσης.

Ε5: Ποιοι είναι οι χρόνοι παράδοσης, συσκευασία και ικανότητα εφοδιασμού;

Η τυποποιημένη παράδοση είναι 5-8 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας.Κάθε συστατικό του συστήματος συσκευάζεται ξεχωριστά σε ενισχυμένη ξύλινη θήκη εξαγωγικής ποιότητας με εσωτερικό φουσκωτό μαξιλαρίδιο για να εξασφαλιστεί η ασφαλή διεθνής διαμετακόμισηΗ ετήσια εφοδιαστική ικανότητα είναι 2.000 σετ, εξασφαλίζοντας τη διαθεσιμότητα τόσο για μεμονωμένες αγορές όσο και για προγράμματα προμηθειών μεγάλης κλίμακας.

Συσκευή και παράδοση

Άρθρο	Λεπτομέρειες
Συσκευή	Στήριξη ξύλινης θήκης εξαγωγικής ποιότητας με εσωτερική φουσκωτή θήκη
Χρόνος παράδοσης	5 8 εργάσιμες ημέρες
Ικανότητα εφοδιασμού	2, 000 σετ ετησίως
Ελάχιστη ποσότητα παραγγελίας	1 μονάδα
Όροι πληρωμής	Τ/Τ
Εγγύηση	12 μήνες
