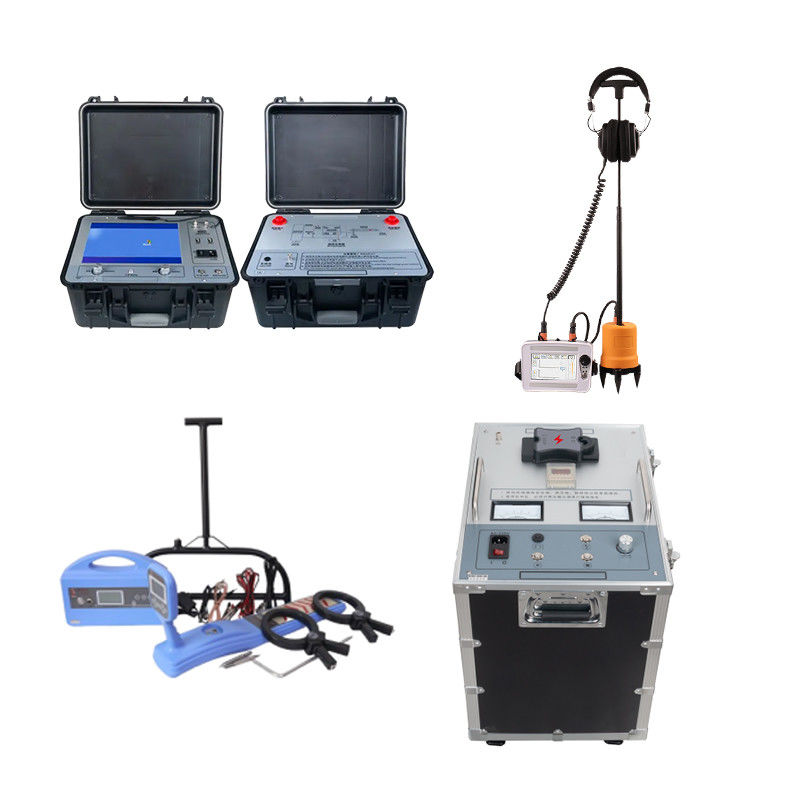

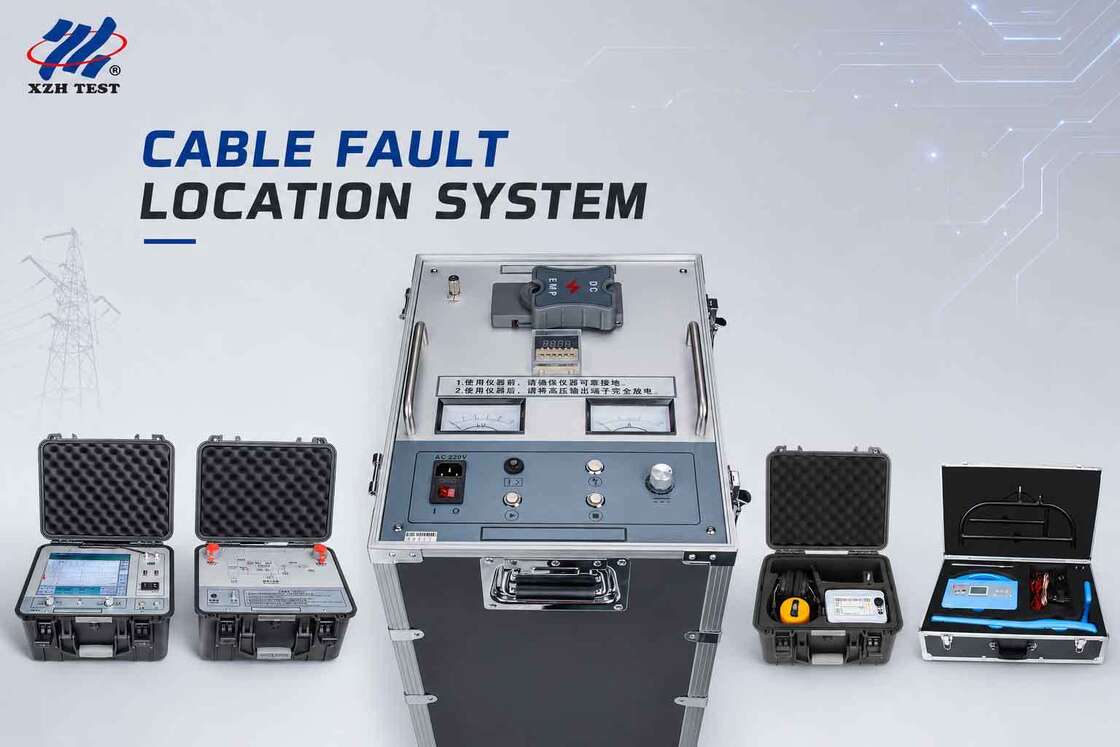

Σύστημα εντοπισμού σφαλμάτων υπόγειων καλωδίων

• Εντοπίστε με ακρίβεια και γρήγορα την κύρια αστοχία μόνωσης των καλωδίων τροφοδοσίας. βαθμονομήστε το μήκος του καλωδίου. εντοπίστε με ακρίβεια την κατεύθυνση και το βάθος του θαμμένου καλωδίου.
• Δοκιμή απόδειξης του καλωδίου με το τυπικό DC
• Εύρεση του σφάλματος – Απόσταση σε καλώδιο.
• Pin- Σημείωση σφαλμάτων καλωδίων στο έδαφος.
• Ανίχνευση μονοπατιών-υπόγειων καλωδίων.
• Επιλογή καλωδίου από δέσμη καλωδίων.

Προεντοπισμός σφάλματος καλωδίου

Ο προσδιορισμός της απόστασης του σφάλματος του καλωδίου (σε μέτρα ή πόδια) από το άκρο δοκιμής ορίζεται ως προεντοπισμός του σφάλματος καλωδίου. Αυτή είναι μια κρίσιμη πτυχή, καθώς η ακριβής προτοποθέτηση του σφάλματος του καλωδίου μειώνει τον χρόνο που απαιτείται για τον εντοπισμό του τελικού σφάλματος σε σύγκριση με τη συμβατική γεννήτρια υπέρτασης και την ακριβή μέθοδο. Η προτοποθέτηση χρησιμοποιεί μεθόδους χαμηλής τάσης όπως ανακλασόμετρο πεδίου χρόνου (TDR) και μεθόδους υψηλής τάσης όπως SIM, ARC, MIM, ICM/ICE & μέθοδος αποσύνθεσης τάσης.

Εισαγωγή

XHGG502Προεντοπιστής σφάλματος καλωδίουείναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης του καλωδίου τροφοδοσίας και της απόστασης σφάλματος. Συνδυάζει σύγχρονη ηλεκτρονική τεχνολογία και τεχνολογία υπολογιστών για την πραγματοποίηση φιλτραρίσματος σήματος, λήψης, επεξεργασίας δεδομένων, γραφικής απεικόνισης και ανάλυσης γραφικών για την ολοκλήρωση της μέτρησης ταχύτητας καλωδίου, τη δοκιμή μήκους καλωδίου, τη δοκιμή απόστασης σφάλματος καλωδίου.

Συζεύκτης παλμών κύριας μονάδας (δειγματολήπτης πολλαπλών παλμών)

Κύρια χαρακτηριστικά

• Εμφανίζεται αυτόματα το ανακλώμενο σήμα που αποστέλλεται από τον συζεύκτη παλμών και ταυτόχρονα εμφανίζεται η κυματομορφή πλήρους μήκους του ανοιχτού κυκλώματος καλωδίου.
• Αυτόματος υπολογισμός και εμφάνιση της απόστασης σφάλματος.
• Έχει τη λειτουργία αποθήκευσης μαζικών κυματομορφών δοκιμής: οι κυματομορφές που λαμβάνονται από τη δοκιμή πεδίου μπορούν εύκολα να αποθηκευτούν στο όργανο σύμφωνα με την καθορισμένη σειρά και μπορούν να ανακληθούν και να παρατηρηθούν ανά πάσα στιγμή.
• Με τυπική διασύνδεση USB εκτυπωτή.
• Απλή λειτουργία και υψηλή αξιοπιστία. Έχει πολύ υψηλή απόδοση κόστους.
• Ενσωματωμένο τροφοδοτικό μπαταρίας λιθίου πολυμερούς, το οποίο μπορεί να ελέγξει το ανοιχτό κύκλωμα καλωδίου και το σφάλμα βραχυκυκλώματος χαμηλής αντίστασης σε κανένα περιβάλλον παροχής ρεύματος.

Οι δοκιμαστικοί τρόποι εργασίας τουΠροεντοπιστής σφαλμάτων καλωδίου ARC XHGG502περιλαμβάνουν τη μέθοδο παλμού χαμηλής τάσης, τη μέθοδο flashover υψηλής τάσης και τη μέθοδο πολλαπλών παλμών. Εδώ επικεντρωθείτε στη μέθοδο πολλαπλών παλμών που είναι διαφορετική από άλλες συσκευές.

Ο σκοπός της χρήσης της μεθόδου πολλαπλών παλμών για τον έλεγχο του σφάλματος καλωδίου είναι να αποφευχθεί αποτελεσματικά ο απεσταλμένος δοκιμαστικός παλμός χαμηλής τάσης την παρεμβολή μεγάλης ταλάντωσης συνημιτόνου που συμβαίνει τη στιγμή της πρόσκρουσης υψηλής τάσης του ελαττωματικού καλωδίου και να επιτευχθεί ένα τυπικό και καθαρό παρόμοιο βραχυκύκλωμα κατά τη διάρκεια του σχετικά σταθερού τόξου σημείου βραχυκυκλώματος στο σημείο βλάβης. Η ηχώ του σφάλματος, και υπάρχει μια μεγάλη επιλογή ιδανικών κυματομορφών δοκιμής.

Διαφορετικές υψηλές τάσεις παλμών, διαφορετικά μήκη καλωδίων, διαφορετικές αποστάσεις σφάλματος καλωδίου και η περίοδος και η διάρκεια των μεγάλων ταλαντώσεων συνημιτόνου είναι πολύ διαφορετικές. Η κυματομορφή που συλλέγεται με την απλή δευτερεύουσα μέθοδο παλμού συχνά διαταράσσεται από τη μεγάλη ταλάντωση συνημιτόνου λόγω ανεπαρκούς χρόνου καθυστέρησης μετάδοσης και η κυματομορφή είναι χαοτική και δύσκολο να αναλυθεί. Μπορεί να διασφαλιστεί μόνο με προσαρμογή του χρόνου καθυστερημένης εκκίνησης του δοκιμαστικού παλμού ή με χρήση συσκευής επέκτασης τόξου μέσης τάσης, γεγονός που αυξάνει τη δυσκολία λειτουργίας και το βάρος και το κόστος του εξοπλισμού. Η μέθοδος πολλαπλών παλμών απλώς ξεπερνά αυτές τις δυσκολίες και απλοποιεί σημαντικά τις διαδικασίες δοκιμών. Οκτώ σετ δοκιμαστικών κυματομορφών λαμβάνονται από τη διαδικασία αναλαμπής υψηλής τάσης μιας κρούσης και υπάρχουν πάντα πολλά σετ κυματομορφών που είναι βολικά για την ερμηνεία της απόστασης σφάλματος. Αυτό είναι επίσης το πλεονέκτημα της μεθόδου πολλαπλών παλμών σε σύγκριση με τη μέθοδο δεύτερου παλμού.

Εμφάνιση λειτουργικού συστήματος

Δοκιμάζοντας την απόσταση σφάλματος καλωδίου σε λειτουργία δοκιμής flashover υψηλής τάσης, αυτή η μέθοδος δοκιμής είναι κατάλληλη για την ανίχνευση διαφόρων σφαλμάτων υψηλής αντίστασης. Υπάρχει μία κυματομορφή στην οθόνη. Προσαρμόζοντας τη θέση των δύο γραμμών δρομέα, μπορεί να προσδιοριστεί η απόσταση σφάλματος.

Δοκιμάζοντας την απόσταση σφάλματος καλωδίου σε λειτουργία δοκιμής ARC (πολλαπλής βολής), αυτή η μέθοδος δοκιμής είναι κατάλληλη για την ανίχνευση διαφόρων σφαλμάτων υψηλής αντίστασης. Ειδικά για κυματομορφές που είναι δύσκολο να αναλυθούν, όπως σφάλματα χαμηλής αντίστασης και βυθισμένου καλωδίου, η μέθοδος πολλαπλών παλμών είναι ευκολότερη στην ανάλυση και μπορεί να βοηθήσει τους χρήστες να προσδιορίσουν γρήγορα την απόσταση σφάλματος.

Δοκιμή απόστασης σφάλματος καλωδίου σε λειτουργία δοκιμής παλμού χαμηλής τάσης. Για σφάλματα ανοικτού κυκλώματος χαμηλής αντίστασης (διακοπή) και βραχυκυκλώματος, η απόσταση σφάλματος μπορεί εύκολα να μετρηθεί.

Τεχνικές παράμετροι

Εισαγωγή πίνακα

1. Επίδειξη:Οθόνη αφής βιομηχανικής ποιότητας 12,1 ιντσών.
2. Ανακοίνωση:Διασύνδεση εξόδου σήματος παλμικής μεθόδου χαμηλής τάσης, διεπαφή εισόδου σήματος λήψης δειγματολήπτη μέθοδος flashover υψηλής τάσης.
3. Γείωση:τερματικό γείωσης ασφαλείας.
4. Ένδειξη ισχύος:Υποδεικνύει την ισχύ της εσωτερικής μπαταρίας, που εμφανίζεται σε 4 δίκτυα.
5. USB-1:Εξωτερική κάρτα ασύρματου δικτύου και συσκευή επικοινωνίας USB.
6. USB-2:Εξωτερική κάρτα ασύρματου δικτύου και συσκευή επικοινωνίας USB.
7. Διακόπτης τροφοδοσίας:Θέση "I", χρησιμοποιήστε τροφοδοτικό AC 220V για την παροχή ρεύματος στο σύστημα.
8. Το γρανάζι "II" χρησιμοποιεί την εσωτερική μπαταρία για να τροφοδοτήσει το σύστημα. Όταν η "πρίζα ρεύματος" είναι συνδεδεμένη στο τροφοδοτικό AC 220V, φορτίζει επίσης την μπαταρία ταυτόχρονα.
9. Γρανάζια "O", απενεργοποιήστε την τροφοδοσία του συστήματος.
10. Πρίζα ρεύματος:τροφοδοτικό λειτουργίας του οργάνου, θύρα σύνδεσης AC 220V.
11. Ασφάλεια ηλεκτρική:το μέρος όπου είναι εγκατεστημένη η ασφάλεια του συστήματος τροφοδοσίας AC 220V.
12. Αυτοέλεγχος:μετάδοση σημάτων υπό πολλαπλούς παλμούς.
13. On/Off:Ενεργοποίηση και απενεργοποίηση της ισχύος λειτουργίας του βιομηχανικού υπολογιστή.
14. Πλάτος:Ρυθμίστε το κουμπί πλάτους κατά τη συλλογή κυματομορφών για να αλλάξετε το πλάτος των κυματομορφών που συλλέγονται.
15. Ενδεικτική λυχνία:η ενδεικτική λυχνία που αντανακλά τη μέθοδο επιθεώρησης·
16. Εκτόπισμα:Ρυθμίστε το κουμπί μετατόπισης κατά την απόκτηση κυματομορφών για να αλλάξετε το ύψος της γραμμής βάσης των αποκτηθέντων κυματομορφών.

Λίστα συσκευασίας

Ανίχνευση διαδρομής καλωδίου, εντοπισμός καλωδίων, επισκευή και επανέλεγχος

Ανίχνευση διαδρομής καλωδίου

Συχνά, ο εντοπισμός του σφάλματος του καλωδίου απαιτεί μεγαλύτερο χρόνο, καθώς η ανίχνευση διαδρομής του υπό δοκιμή καλωδίου (CUT) δεν έχει πραγματοποιηθεί ή η διαδρομή του καλωδίου είναι άγνωστη. Η ακριβής διαδρομή του καλωδίου προσδιορίζεται χρησιμοποιώντας τη μέθοδο επαγωγής ήχου.

Στη μέθοδο επαγωγής ήχου, ένα σταθερό, υψηλής συχνότητας ημιτονοειδές σήμα εναλλασσόμενου ρεύματος από μια γεννήτρια ακουστικής συχνότητας εγχέεται στο CUT στο τέλος της δοκιμής, το οποίο ολοκληρώνει τη διαδρομή του μέσω της γης και είναι διαθέσιμο σε ολόκληρο το καλώδιο. Ένα πηνίο αισθητήρα ανίχνευσης διαδρομής παράλληλα με τη γείωση συνδεδεμένο με έναν δέκτη ήχου λαμβάνει τα σήματα, τα οποία εμφανίζονται στον δέκτη οπτικά με τη μορφή γραφημάτων και με τη μορφή ήχου που λαμβάνεται από ακουστικά. Το ισχυρότερο σήμα λαμβάνεται ακριβώς πάνω από το καλώδιο και η ισχύς του σήματος μειώνεται εάν το πηνίο αναζήτησης βρίσκεται σε κάθε πλευρά του καλωδίου ή μακριά από αυτό. Η διαδρομή του καλωδίου προσδιορίζεται με την εύρεση μέγιστων σημάτων ήχου στον δέκτη ήχου και στα ακουστικά.

Περιγραφή

Ο εντοπιστής υπόγειων σωλήνων καλωδίων XHGX507 χρησιμοποιείται κυρίως για τον εντοπισμό σφαλμάτων καλωδίων, την αναγνώριση καλωδίων, τη διαδρομή καλωδίου και τη μέτρηση βάθους. Μπορεί να ολοκληρώσει εργασίες που θα μπορούσαν να επιτευχθούν μόνο με λίγα σύνολα μέσων στο παρελθόν.

Αρχή λειτουργίας

Ο εντοπιστής σωλήνων υπόγειου καλωδίου έχει σχεδιαστεί με βάση τη μέθοδο ηλεκτρομαγνητικής επαγωγής και την εφαρμογή της αρχής της επικοινωνίας.

1. Το ηλεκτρομαγνητικό σήμα παράγεται από τον πομπό και το σήμα μεταδίδεται στο υπό δοκιμή καλώδιο μέσω διαφορετικών μεθόδων σύνδεσης μετάδοσης.
2. Αφού το υπόγειο καλώδιο επάγει το ηλεκτρομαγνητικό σήμα, δημιουργείται ένα επαγόμενο ρεύμα στο καλώδιο και το επαγόμενο ρεύμα διαδίδεται κατά μήκος του καλωδίου μέχρι την απόσταση.
3. Κατά τη διαδικασία διάδοσης του ρεύματος, ηλεκτρομαγνητικά κύματα ακτινοβολούνται στο έδαφος μέσω του υπόγειου καλωδίου. Όταν ο δέκτης ανιχνεύσει στο έδαφος, το σήμα ηλεκτρομαγνητικού κύματος θα ληφθεί στο έδαφος πάνω από το καλώδιο.
4. Η θέση, η κατεύθυνση και το σφάλμα του υπόγειου καλωδίου μπορεί να κριθεί από την αλλαγή της ισχύος του λαμβανόμενου σήματος.

Χαρακτηριστικά

• Η μεγάλη οθόνη LCD εμφανίζει την ισχύ του σήματος και η γραμμή, τα βέλη και τα φωνητικά μηνύματα διευκολύνουν τον χειριστή να κρίνει την υπόγεια θέση του καλωδίου και το σημείο σφάλματος. Ένα άτομο μπορεί να τα κάνει όλα.
• Εξ ολοκλήρου ψηφιακός σχεδιασμός, καθαρή οθόνη γραφικών LCD μεγάλης οθόνης και αξιόπιστη τοποθέτηση
• Φορητό και ελαφρύ, εύκολο στη μεταφορά
• Ενσωματωμένη επαναφορτιζόμενη μπαταρία
• Ενσωματωμένο ωμόμετρο για τη μέτρηση της αντίστασης βρόχου καλωδίου
• Μπορεί να χρησιμοποιηθεί για την ανίχνευση βλαβών μόνωσης έως και 2MΩ στη γείωση
• Με λειτουργία οπίσθιου φωτισμού για προσαρμογή στη νυχτερινή λειτουργία
• Ενσωματωμένο ωμόμετρο για τη μέτρηση της αντίστασης βρόχου καλωδίου
• Εμφάνιση βάθους και ρεύματος καλωδίου

Κύρια εξαρτήματα

Αυτός ο εντοπιστής σωλήνων καλωδίων αποτελείται κυρίως από πομπό και δέκτη, με εξαρτήματα δύο σφιγκτήρων, ενός πλαισίου Α και απαραίτητα καλώδια σύνδεσης.

Τεχνικές Παράμετροι

Πομπός

Δέκτης

Λίστα συσκευασίας

Υπόθεση αίτησης

Εντοπισμός σφάλματος καλωδίου

Με βάση την κατά προσέγγιση απόσταση σφάλματος που υπολογίζεται από τον Προ-εντοπιστή και την ύποπτη ελαττωματική περιοχή που επισημαίνεται με τη χρήση της διαδικασίας ανίχνευσης διαδρομής, πραγματοποιείται η ακριβής θέση σφάλματος καλωδίου ή ο εντοπισμός του σφάλματος.

Εντοπισμός σφαλμάτων υψηλής αντίστασης και αναβοσβήνει

Για τον εντοπισμό σφαλμάτων υψηλής αντίστασης και σφαλμάτων που αναβοσβήνουν, εφαρμόζεται περιοδικά μια υπέρταση HV στο ελαττωματικό καλώδιο χρησιμοποιώντας γεννήτρια υπέρτασης, δημιουργώντας έναν χτύπημα στο σημείο σφάλματος και παράγοντας ισχυρό μαγνητικό πεδίο γύρω από το καλώδιο. Αυτά τα ακουστικά και μαγνητικά σήματα επιλέγονται με τη βοήθεια αισθητήρα (ευαίσθητα μικρόφωνα εδάφους) και εμφανίζονται ταυτόχρονα στον δέκτη του δείκτη με τη μορφή γραφημάτων και ακούγονται ακουστικά σήματα στα ακουστικά. Δεδομένου ότι και τα δύο σήματα, ακουστικά και μαγνητικά παράγονται στο σημείο σφάλματος ταυτόχρονα, το ακριβές σημείο σφάλματος βρίσκεται ακριβώς. όπου η χρονική καθυστέρηση μεταξύ τους είναι κοντά στο μηδέν. Το μαγνητικό πεδίο βοηθά επίσης τον χρήστη να προσδιορίσει τη θέση του αισθητήρα και με αποτέλεσμα τον εύκολο εντοπισμό.

Εισαγωγή

Το όργανο εντοπισμού σφάλματος καλωδίου χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για να προσδιορίσει το σημείο σφάλματος του καλωδίου τροφοδοσίας. Το ηλεκτρονικό flashover δημιουργείται από τη γεννήτρια εκκένωσης κρούσης, συλλέγεται και ενισχύεται από τον αντίστοιχο ανιχνευτή και η ακριβής θέση του σημείου σφάλματος προσδιορίζεται με ακουστική και οπτική κρίση. Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου σφάλματος του καλωδίου εντός της πρόχειρης περιοχής μέτρησης και συλλέγει την ακουστική και μαγνητική χρονική διαφορά. Ενσωματώνει τεχνολογία εντοπισμού θέσης, δοκιμές υποβοηθούμενης διαδρομής και άλλες τεχνολογίες, παρέχοντας πολλαπλούς τρόπους δοκιμής και πλούσιες και ποικίλες έγκαιρες πληροφορίες για την αποτελεσματική και ακριβή ολοκλήρωση της θέσης σφάλματος καλωδίου.

Αυτό το όργανο σταθερού σημείου είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων τροφοδοσίας, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φωτισμού δρόμου και θαμμένων καλωδίων από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και για διαρροές υψηλής αντίστασης και flashover υψηλής αντίστασης. Σφάλμα. Οι τεχνικές παράμετροι συμμορφώνονται με το "GB/T 18268.1 Απαιτήσεις κατά των παρεμβολών για τον εξοπλισμό δοκιμής που χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις".

Συμμορφώνεται με τις τυπικές απαιτήσεις για ακουστική και μαγνητική στερέωση στο πρότυπο "DL∕T 849.2-2019 Γενικές τεχνικές προϋποθέσεις για ειδικούς ελεγκτές για εξοπλισμό ισχύος Μέρος 2: Όργανο εντοπισμού σφαλμάτων καλωδίου".

Χαρακτηριστικά

1. Η οθόνη LCD 5 ιντσών με υψηλή φωτεινότητα αφής εξασφαλίζει ορατότητα κάτω από το φως του ήλιου.
2. Υιοθετήστε την ακουστική και μαγνητική σύγχρονη τεχνολογία εντοπισμού θέσης για να υπολογίσετε αυτόματα την ακουστική και μαγνητική διαφορά χρόνου.
3. Η τιμή απολαβής και η τιμή ενεργοποίησης του ακουστικού σήματος και του μαγνητικού σήματος μπορούν να ρυθμιστούν χειροκίνητα για προσαρμογή σε διάφορα περιβάλλοντα.
4. Διαθέτει τεχνολογία μείωσης θορύβου περιβάλλοντος και μπορεί να επιλέξει από μια ποικιλία μεθόδων φιλτραρίσματος.
5. Διαθέτει λειτουργίες μείωσης θορύβου φόντου BNR και μείωσης θορύβου σίγασης.
6. Διαθέτει ένδειξη απόκλισης διαδρομής.
7. Εξοπλισμένο με αισθητήρες σήματος φυσικής απομόνωσης πολλαπλών επιπέδων, αδιάβροχο βαθμού IP65.
8. Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μεγάλος χρόνος αναμονής, εξοπλισμένος με γρήγορο φορτιστή.
9. Μικρό και ελαφρύ, εύκολο στη χρήση και απλή διεπαφή ανθρώπου-μηχανής.

Τεχνικοί δείκτες

Αρχή λειτουργίας

Αυτή η συσκευή χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον ακριβή εντοπισμό σφαλμάτων. Είναι μια πολύ ακριβής και μοναδική μέθοδος τοποθέτησης. Η αρχή του βασίζεται στην παραδοσιακή μέθοδο προσδιορισμού ακουστικών σημείων και προσθέτει την ανίχνευση και την εφαρμογή ηλεκτρομαγνητικών σημάτων.

Όταν η γεννήτρια υψηλής τάσης εκτελεί εκκένωση κρούσης στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκφόρτιση στο σημείο σφάλματος μεταδίδεται στο έδαφος. Το ηχητικό σήμα λαμβάνεται από έναν αισθητήρα υψηλής ευαισθησίας. Μετά την ενίσχυση, μπορεί να ακουστεί ένας «ποπ» ήχος ακούγοντας με ακουστικά.

Ο ενσωματωμένος αισθητήρας λαμβάνει το σήμα του μαγνητικού πεδίου σε πραγματικό χρόνο και χρησιμοποιεί την αρχή ότι η ταχύτητα διάδοσης του μαγνητικού πεδίου είναι πολύ μεγαλύτερη από την ταχύτητα διάδοσης του ήχου για να προσδιορίσει την απόσταση του σημείου σφάλματος ανιχνεύοντας τη διαφορά χρόνου μεταξύ του ηλεκτρομαγνητικού σήματος και του ηχητικού σήματος. Συνεχίστε να μετακινείτε τη θέση του αισθητήρα για να βρείτε το σημείο με τη μικρότερη ακουστική-μαγνητική χρονική διαφορά, τότε η ακριβής θέση του σημείου σφάλματος θα είναι κάτω από αυτό.

Τα παραδοσιακά όργανα ακουστικών μετρήσεων νομικού σημείου χρησιμοποιούν γενικά μόνο ακουστικά για την παρακολούθηση ή συμπληρώνονται από την αιώρηση του δείκτη του μετρητή για την αναγνώριση του ήχου εκφόρτισης στο σημείο σφάλματος. Δεδομένου ότι ο ήχος εκφόρτισης εξαφανίζεται σε μια στιγμή και δεν διαφέρει πολύ από τον θόρυβο του περιβάλλοντος, συχνά δημιουργεί μεγάλες δυσκολίες σε χειριστές που δεν είναι πολύ έμπειροι. Η μέθοδος ακουστικού-μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά τα παραπάνω προβλήματα της παραδοσιακής μεθόδου ακουστικής μέτρησης.

Λίστα συσκευασίας

Εισαγωγή πίνακα λειτουργίας

1. Προσαρμογή: Πατήστε το κουμπί προσαρμογής για να εισέλθετε στη διεπαφή προσαρμογής και περιστρέψτε το κουμπί προσαρμογής για να ορίσετε τις παραμέτρους προσαρμογής.
2. Τροφοδοτικό: Ενεργοποιήστε και απενεργοποιήστε την τροφοδοσία του συστήματος. Όταν ενεργοποιείτε το σύστημα, πρέπει να πατήσετε και να κρατήσετε πατημένο το κουμπί λειτουργίας για 3 έως 4 δευτερόλεπτα μέχρι να ακούσετε έναν παρατεταμένο ήχο "μπιπ" και, στη συνέχεια, μπορείτε να σηκώσετε το κουμπί. κατά την απενεργοποίηση, πρέπει να πατήσετε και να κρατήσετε πατημένο το κουμπί λειτουργίας για 3 έως 4 δευτερόλεπτα.
3. Οθόνη: Οθόνη αφής 5 ιντσών.

1. Αισθητήρας: Θύρα σύνδεσης αισθητήρα ανιχνευτή.
2. Φόρτιση: θύρα σύνδεσης φορτιστή.
3. Αποκλειστική υποδοχή ακουστικών.

Εισαγωγή διεπαφής και λειτουργίας

Η διεπαφή λειτουργίας περιλαμβάνει μια περιοχή εμφάνισης κυματομορφής και μια περιοχή ρύθμισης παραμέτρων. Οι λειτουργίες κάθε τμήματος παρουσιάζονται μία προς μία σύμφωνα με το λογότυπο στο παραπάνω σχήμα.

1. 1/2: Ρύθμιση απολαβής ήχου/ρύθμιση ενεργοποίησης ήχου
2. 3/4: Ρύθμιση κέρδους μαγνητικού πεδίου/ρύθμιση ενεργοποίησης μαγνητικού πεδίου
3. 5: Ένδειξη ανιχνευτή
4. 6: Φιλτράρισμα με όλα τα περάσματα
5. Χαμηλοπερατό φιλτράρισμα
6. Υψηλοπερατό φιλτράρισμα
7. Band-pass φιλτράρισμα
8. 7.Ρύθμιση σίγασης
9. 8.Ρυθμίσεις BNR
10. 9.Ρύθμιση έντασης
11. 10. Ένδειξη ισχύος
12. 11. Ένταση ήχου: ένδειξη έντασης ήχου και αντίστοιχη αριθμητική ένδειξη.
13. 12.Ηλεκτρομαγνητικό σήμα: Η προετοιμασία ολοκληρώθηκε, μπορείτε να δοκιμάσετε το λογότυπο (ο κεραυνός είναι κίτρινος). Λογότυπο αισθητήρα σίγασης ή αφής (η αστραπή είναι λευκή).
14. 13. Ένταση μαγνητικού πεδίου: ένδειξη έντασης μαγνητικού πεδίου και αντίστοιχη αριθμητική απεικόνιση.
15. 14.Τέσσερα σετ εμφάνισης δεδομένων ακουστικής και μαγνητικής διαφοράς ώρας, που δείχνουν την ακουστική και μαγνητική χρονική διαφορά για αναφορά χρήστη για τη βελτίωση της ακρίβειας του σταθερού σημείου.

Για να εντοπιστούν σφάλματα υψηλής αντίστασης και τρεμούλιασης, χρησιμοποιείται μια γεννήτρια υπέρτασης για την περιοδική εφαρμογή υπερτάσεων υψηλής τάσης στο ελαττωματικό καλώδιο, παράγοντας έναν ήχο κρότου στο σημείο σφάλματος και ένα ισχυρό μαγνητικό πεδίο γύρω από το καλώδιο. Αυτά τα ακουστικά και μαγνητικά σήματα λαμβάνονται με τη βοήθεια αισθητήρων (ευαίσθητα μικρόφωνα γείωσης) και εμφανίζονται ταυτόχρονα στον δέκτη εντοπισμού θέσης με τη μορφή γραφικού και το ακουστικό σήμα μπορεί να ακουστεί μέσω ακουστικών. Δεδομένου ότι τα ακουστικά και μαγνητικά σήματα παράγονται στο σημείο σφάλματος ταυτόχρονα, το ακριβές σημείο σφάλματος μπορεί να εντοπιστεί. η χρονική καθυστέρηση μεταξύ τους είναι κοντά στο μηδέν. Το μαγνητικό πεδίο μπορεί επίσης να βοηθήσει τους χρήστες να προσδιορίσουν τη θέση του αισθητήρα, καθιστώντας εύκολο τον εντοπισμό του σημείου σφάλματος.

Περιγραφή

Η γεννήτρια παλμών υψηλής τάσης συμμορφώνεται πλήρως με το DL/T846-2016 «Γενικές τεχνικές προϋποθέσεις για εξοπλισμό δοκιμής υψηλής τάσης» και το DL/T474-2017 «Οδηγίες για την εφαρμογή δοκιμών μόνωσης πεδίου». Χρησιμοποιείται κυρίως για εκφόρτιση πρόσκρουσης κατά τη διάρκεια δοκιμών σφάλματος καλωδίων με επίπεδα τάσης 35 kV και κάτω. μπορεί επίσης να χρησιμοποιηθεί για δοκιμές τάσης αντοχής DC άλλου ηλεκτρικού εξοπλισμού.

Αυτή η συσκευή ενσωματώνει πηγή υψηλής τάσης συνεχούς ρεύματος, πυκνωτή αποθήκευσης ενέργειας και διάκενο σφαιρών εκφόρτισης σε ένα. Αυτός ο εξοπλισμός αντικαθιστά πλήρως τον παραδοσιακό δοκιμαστικό μετασχηματιστή βάρους εκατοντάδων κιλών, το κιβώτιο λειτουργίας και τον πυκνωτή αποθήκευσης παλμικής ενέργειας (γενικά ένα σετ μετασχηματιστή 5 kVA ζυγίζει περισσότερο από 60 κιλά και το κιβώτιο ελέγχου πάνω από 30 κιλά και πάνω από 20 κιλά πυκνωτές αποθήκευσης παλμικής ενέργειας).

Το τροφοδοτικό υιοθετεί υψηλής ακρίβειας, υψηλής σταθερότητας ειδικά ηλεκτρονικά εξαρτήματα υψηλής τάσης και τεχνολογία υψηλής τάσης υψηλής συχνότητας, που καθιστά ολόκληρο το μηχάνημα απλό στη δομή και εξαιρετικά ελαφρύ σε βάρος. Η γεννήτρια παλμών υιοθετεί τον εξανθρωπισμένο σχεδιασμό και τον τρόπο λειτουργίας, ο οποίος είναι ασφαλής και αξιόπιστος. Πραγματικά επιτυγχάνει το αποτέλεσμα να μην υποστεί ζημιά από κρούση και μπορεί επίσης να λειτουργήσει κανονικά όταν η υψηλή τάση βραχυκυκλώνεται στο έδαφος. Αυτή τη στιγμή είναι ο ελαφρύτερος και πιο εύχρηστος φορητός εξοπλισμός υψηλής τάσης κρουστικού DC. Είναι ένα ιδανικό προϊόν για την ανίχνευση σφαλμάτων καλωδίου τροφοδοσίας.

Τεχνικές παράμετροι

Εισαγωγή πίνακα

1. Έξοδος υψηλής τάσης (DC):Όταν DC αντέχει τάση, συνδέστε τη γραμμή εξόδου υψηλής τάσης.
2. Έξοδος υψηλής τάσης (EMP):Κατά την παλμική εκφόρτιση, συνδέστε τη γραμμή εξόδου υψηλής τάσης.
3. Έδαφος ασφαλείας:Το περίβλημα του οργάνου είναι γειωμένο για να αποφευχθεί η ηλεκτροδότηση του περιβλήματος του οργάνου ή προς το προσωπικό.
4. Ρύθμιση ώρας:Ρυθμίστε το χρονικό διάστημα εκφόρτισης.
5. Βολτόμετρο:Ένδειξη τάσης εξόδου υψηλής τάσης, που χρησιμοποιείται για την εμφάνιση της τιμής της τάσης σε πραγματικό χρόνο.
6. Πρίζα ρεύματος:Τροφοδοτικό λειτουργίας οργάνου, AC 220V ± 10%/50Hz ± 1Hz.
7. Στήριγμα σωλήνα ασφαλείας:Η θέση εγκατάστασης του σωλήνα ασφαλείας στο σύστημα τροφοδοσίας AC 220V.
8. Διακόπτης τροφοδοσίας:Η "Θέση I" υποδεικνύει την ενεργοποίηση AC 220V για την παροχή ρεύματος στο σύστημα.
9. «0 ταχύτητα» σημαίνει απενεργοποίηση της τροφοδοσίας AC 220V για την παροχή ρεύματος στο σύστημα.
10. Διακόπτης προστασίας από υπερένταση:Πατώντας το status υποδεικνύει ότι έχει ξεκινήσει η λειτουργία προστασίας από υπερένταση. Όταν αναπηδά, υποδεικνύει ότι το όργανο έχει ενεργοποιήσει προστασία υπερέντασης.
11. Ενδεικτική λυχνία κουμπί έναρξης/μηδενικής θέσης:
12. ①Όταν η ενδεικτική λυχνία μηδενικής θέσης είναι αναμμένη (κίτρινη), υποδεικνύει ότι βρίσκεται σε κατάσταση μηδενικής θέσης. Πατώντας το κουμπί εκκίνησης μπορεί να ξεκινήσει η έξοδος υψηλής τάσης.
13. ②Όταν η ενδεικτική λυχνία μηδενικής θέσης δεν είναι αναμμένη, υποδεικνύει ότι δεν βρίσκεται σε κατάσταση μηδενικής θέσης. Αφού γυρίσετε το κουμπί ρύθμισης τάσης αριστερόστροφα στη μηδενική θέση, η ενδεικτική λυχνία μηδενικής θέσης είναι αναμμένη και, στη συνέχεια, πατώντας το κουμπί έναρξης μπορεί να ξεκινήσει η έξοδος υψηλής τάσης.
14. Κουμπί διακοπής/ενδεικτική λυχνία υψηλής τάσης:Όταν ολοκληρωθεί η δοκιμή ή παρουσιαστεί μια ανωμαλία, πατήστε αυτό το κουμπί για να διακόψετε την έξοδο υψηλής τάσης. Η ενδεικτική λυχνία υψηλής τάσης αναμμένη υποδεικνύει ότι η έξοδος υψηλής τάσης έχει ενεργοποιηθεί. Η ενδεικτική λυχνία υψηλής τάσης είναι σβηστή, υποδεικνύοντας ότι η έξοδος υψηλής τάσης έχει σταματήσει.
15. Κουμπί ρύθμισης τάσης:χρησιμοποιείται για τη ρύθμιση του μεγέθους της τάσης. Ρυθμίστε την υψηλή πίεση εξόδου δεξιόστροφα για αύξηση από μικρό σε μεγάλο και αριστερόστροφα για μείωση από μεγάλο σε μικρό.
16. Κουμπί εκφόρτισης:Στην κατάσταση διακοπής υψηλής τάσης, πατώντας αυτό το κουμπί μπορεί να εκφορτιστεί χειροκίνητα η εσωτερική αποθηκευμένη ηλεκτρική ενέργεια.
17. Αμπεριόμετρο:ένδειξη ρεύματος μέτρησης χαμηλής τάσης.

Λίστα συσκευασίας

Επικοινωνήστε μαζί μας ελεύθερα εάν υπάρχουν περαιτέρω ερωτήσεις και απαιτήσεις~! Σας ευχαριστώ!
