Εντοπιστής σφαλμάτων θήκης καλωδίου XHHD523L Έξοδος τετραγωνικού κύματος 10 kV για γρήγορη και ακριβή ανίχνευση σφαλμάτων καλωδίου HV

Εντοπιστής σφαλμάτων θήκης καλωδίου XHHD523L Έξοδος τετραγωνικού κύματος 10 kV για γρήγορη και ακριβή ανίχνευση σφαλμάτων καλωδίου HV

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE ISO
Αριθμό μοντέλου:	XHHD523L

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Μάρκα:

XZH TEST

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

XHHD523L

Όνομα προϊόντος:

Τοποθετητής σφαλμάτων υδραυλικών καλωδίων

Επίδειξη:

Εμφάνιση ψηφίων

Ακρίβεια:

±0,01%-0,03%

Υλικό:

Κράμα αργιλίου

Χαρακτηριστικό:

Αξιόπιστος

Θερμοκρασία λειτουργίας:

-20-60.C

Επισημαίνω:

High Light

Επισημαίνω:

Ανίχνευση Βλάβης Τετραγωνικού Κύματος 10kV

Εντοπισμός με ένα κουμπί για δοκιμή αντοχής

Εντοπιστής Βλάβης Καλωδίου με Ρυθμιζόμενη Συχνότητα

Trading Information

Ποσότητα παραγγελίας min:

1 τεμάχιο

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Ξύλινο Κιβώτιο

Χρόνος παράδοσης:

5-8 εργάσιμες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

2000UNIT/έτος

Περιγραφή προϊόντων

Εντοπιστής Βλάβης Μανδύα Καλωδίου XHHD523L Έξοδος Τετραγωνικού Κύματος 10kV για Γρήγορη Ακριβή Ανίχνευση Βλαβών Καλωδίων Υψηλής Τάσης-XHHD523L

Επισκόπηση Προϊόντος

Ο Εντοπιστής Βλάβης Μανδύα Καλωδίου XHHD523L είναι ένα επαγγελματικό όργανο σχεδιασμένο για γρήγορη και ακριβή ανίχνευση βλαβών στους εξωτερικούς μανδύες καλωδίων υψηλής τάσης. Με τάση εξόδου τετραγωνικού κύματος 10kV και μέγιστο ρεύμα εξόδου 200mA, αυτή η συσκευή συμμορφώνεται πλήρως με το κινεζικό εθνικό πρότυπο GB50150-2006 για δοκιμές αντοχής τάσης εξωτερικού μανδύα καλωδίου, συμπεριλαμβανομένων των δοκιμών παράδοσης και των προληπτικών δοκιμών για συστήματα διασύνδεσης.

Με την ευρεία ανάπτυξη έργων μετασχηματισμού αστικών δικτύων, πολλοί σταθμοί παροχής ενέργειας, κατασκευαστές και σχεδιαστικές μονάδες αντιμετωπίζουν καλώδια XLPE 110kV υπό αυστηρά χρονοδιαγράμματα έργων. Το XHHD523L είναι ειδικά κατασκευασμένο για να αντιμετωπίσει αυτές τις προκλήσεις, παρέχοντας μια αξιόπιστη λύση για τον εντοπισμό ελαττωμάτων στον μανδύα του καλωδίου και την εκτέλεση δοκιμών αντοχής τάσης DC σε εξωτερικούς μανδύες καλωδίων από πολυαιθυλένιο υψηλής πυκνότητας (HDPE) και πολυβινυλοχλωρίδιο (PVC).

Τεχνικές Προδιαγραφές

Αριθμός Μοντέλου

XHHD523L

Τύπος Προϊόντος

Εντοπιστής Βλάβης Μανδύα Καλωδίου Υ.Τ.

Τάση Εξόδου

0~10kV (Τετραγωνικό Κύμα)

Ρεύμα Εξόδου

Μέγιστο 200mA

Χωρητικότητα Εξόδου

2kVA

Ρύθμιση Συχνότητας

Ελάχιστο 0.4Hz, Μέγιστο 1Hz (Ρυθμιζόμενο Εύρος)

Τροφοδοσία

220V (±10%), 50Hz (±5%)

Ακρίβεια

±0.01% ~ ±0.03%

Οθόνη

Ψηφιακή Οθόνη

Υλικό

Κράμα Αλουμινίου

Θερμοκρασία Λειτουργίας

-20°C ~ 60°C

Πιστοποίηση

CE, ISO

Μάρκα

XZH TEST

Προέλευση

Κίνα

Ιστορικό Εφαρμογής

Οι περισσότεροι σύγχρονοι εξωτερικοί μανδύες καλωδίων κατασκευάζονται από υλικό μανδύα HDPE, το οποίο περνάει δοκιμές αντοχής τάσης DC 25kV/5min στο εργοστάσιο με ρεύματα διαρροής τόσο χαμηλά όσο δεκάδες μικροαμπέρ. Ωστόσο, ελαττώματα εμφανίζονται συχνά μετά την τοποθέτηση του καλωδίου λόγω ζημιών από εξωτερικές δυνάμεις κατά την εγκατάσταση, συμπεριλαμβανομένων των εργασιών πλήρωσης και κάλυψης του εδάφους. Τα ελαττώματα μετά την εγκατάσταση συνήθως περιλαμβάνουν ζημιές από τερμίτες, εισχώρηση νερού σε κουτιά γείωσης, υποβάθμιση αρχικών ελαττωμάτων και διείσδυση υγρασίας στα σημεία διακλάδωσης των καλωδίων γείωσης που μειώνουν την αντίσταση μόνωσης. Ορισμένα ελαττώματα παραμένουν άλυτα για χρόνια λόγω μεγάλων βάθων ταφής ή σύνθετων περιβαλλουσών συνθηκών, δημιουργώντας σημαντικούς κινδύνους ασφάλειας λειτουργίας.

Η τάση εξόδου 10kV του XHHD523L ικανοποιεί πλήρως τις απαιτήσεις του προτύπου GB50150-2006 για τη δοκιμή εξωτερικού μανδύα καλωδίου. Επιτρέπει την ταχεία και ακριβή αναγνώριση κρυφών ελαττωμάτων σε εξωτερικούς μανδύες καλωδίων υψηλής και υπέρ-υψηλής τάσης 10kV-500kV μονοπολικών και τριπολικών καλωδίων, συμπεριλαμβανομένων βλαβών γείωσης και συνθηκών μεγάλου ρεύματος διαρροής. Επιπλέον, εκτελεί δοκιμές αντοχής τάσης DC 5kV-10kV 1 λεπτού σε εξωτερικούς μανδύες καλωδίων HDPE και PVC, καθιστώντας το απαραίτητο όργανο για τα τμήματα συντήρησης καλωδίων μονάδων λειτουργίας 10kV-500kV, εταιρείες μηχανικής καλωδίων υπέρ-υψηλής τάσης και διάφορες επιχειρήσεις μηχανικής μεταφοράς και μετασχηματισμού ενέργειας.

Βασικά Χαρακτηριστικά

Τάση εξόδου συνεχώς ρυθμιζόμενη από 0 έως 10kV για ευέλικτα σενάρια δοκιμών
Συχνότητα εξόδου ρυθμιζόμενη από 0.4Hz έως 1Hz με δυνατότητα διαμόρφωσης πλήρους εύρους
Ενσωματωμένη προστασία υπερ-ρεύματος διασφαλίζει την ασφάλεια χειριστή και εξοπλισμού
Εναλλαγή με ένα κουμπί μεταξύ λειτουργίας εντοπισμού και λειτουργίας δοκιμής αντοχής τάσης για απρόσκοπτη ροή εργασίας
Η ευαισθησία του δέκτη είναι πλήρως ρυθμιζόμενη για βέλτιστη ανίχνευση σήματος σε διάφορες συνθήκες πεδίου
Συχνότητα σήματος ρυθμιζόμενη για να ταιριάζει με διαφορετικά χαρακτηριστικά καλωδίου και συνθήκες ταφής
Ενσωματωμένη προστασία μηδενισμού για ασφαλή λειτουργία υψηλής τάσης
Δοκιμή χωρίς νεκρή ζώνη μηδενός διασφαλίζει πλήρη κάλυψη σε όλα τα μήκη καλωδίων, συμπεριλαμβανομένων βλαβών κοντά στο άκρο

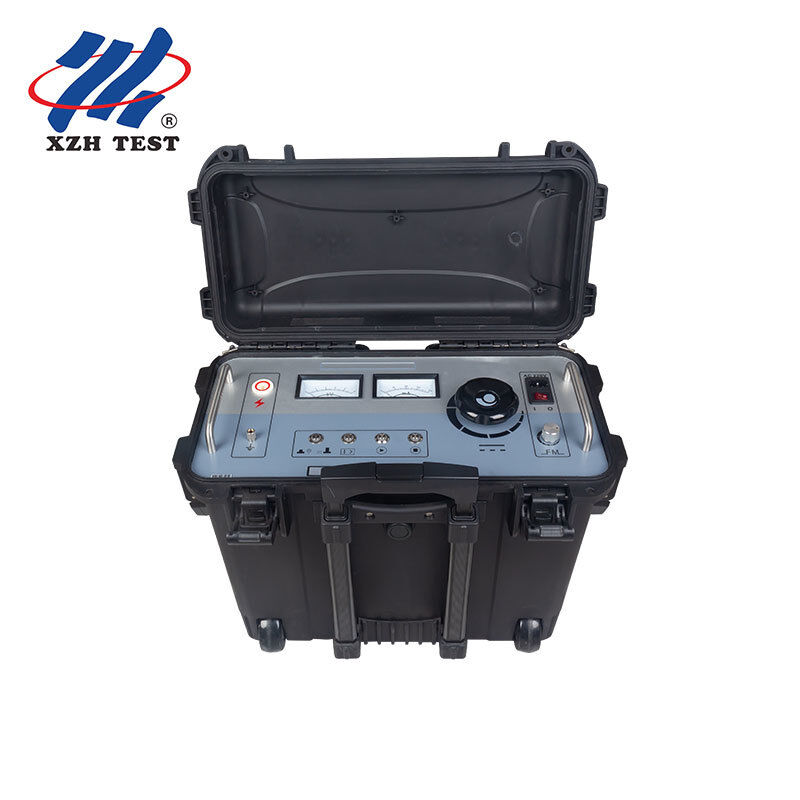

Εικόνα Προϊόντος

Συχνές Ερωτήσεις

Ε1: Ποια επίπεδα τάσης καλωδίων μπορεί να δοκιμάσει το XHHD523L;

Το XHHD523L είναι σχεδιασμένο για τη δοκιμή εξωτερικών μανδύων καλωδίων υψηλής και υπέρ-υψηλής τάσης 10kV έως 500kV μονοπολικών και τριπολικών καλωδίων. Συμμορφώνεται πλήρως με το κινεζικό εθνικό πρότυπο GB50150-2006 και μπορεί να εκτελέσει τόσο δοκιμές παράδοσης όσο και προληπτικές δοκιμές για συστήματα καλωδίων διασύνδεσης.

Ε2: Τι είδους ελαττώματα στον μανδύα του καλωδίου μπορεί να ανιχνεύσει αυτή η συσκευή;

Το XHHD523L μπορεί να ανιχνεύσει ένα ευρύ φάσμα ελαττωμάτων στον εξωτερικό μανδύα του καλωδίου, όπως: ζημιές από εξωτερικές δυνάμεις κατά την τοποθέτηση του καλωδίου και την πλήρωση του εδάφους· ζημιές από τερμίτες σε μανδύες HDPE· εισχώρηση νερού σε κουτιά γείωσης· υποβάθμιση προϋπαρχόντων κατασκευαστικών ελαττωμάτων· διείσδυση υγρασίας που μειώνει την αντίσταση μόνωσης στα σημεία διακλάδωσης των καλωδίων γείωσης· και βλάβες γείωσης με μεγάλο ρεύμα διαρροής σε συστήματα διασύνδεσης.

Ε3: Πώς λειτουργεί η λειτουργία εναλλαγής με ένα κουμπί;

Το XHHD523L διαθέτει έναν ειδικό διακόπτη με ένα κουμπί για εναλλαγή μεταξύ της λειτουργίας εντοπισμού και της λειτουργίας δοκιμής αντοχής τάσης DC. Στη λειτουργία εντοπισμού, η έξοδος τετραγωνικού κύματος επιτρέπει τον ακριβή εντοπισμό βλαβών χρησιμοποιώντας τη μέθοδο της βαθμιδωτής τάσης. Στη λειτουργία δοκιμής αντοχής, παρέχει ρυθμιζόμενη τάση DC έως 10kV για την εκτέλεση τυπικών δοκιμών αντοχής τάσης 1 λεπτού σε εξωτερικούς μανδύες καλωδίων HDPE και PVC, εξαλείφοντας την ανάγκη εναλλαγής μεταξύ ξεχωριστών οργάνων.

Ε4: Ποια είναι η σημασία της λειτουργίας ρυθμιζόμενης συχνότητας;

Η ρυθμιζόμενη συχνότητα εξόδου (0.4Hz έως 1Hz) επιτρέπει στους χειριστές να βελτιστοποιήσουν το σήμα τετραγωνικού κύματος για διαφορετικούς τύπους καλωδίων, βάθη ταφής και συνθήκες εδάφους. Οι χαμηλότερες συχνότητες διεισδύουν βαθύτερα και είναι πιο κατάλληλες για βαθιά θαμμένα καλώδια, ενώ οι υψηλότερες συχνότητες παρέχουν ταχύτερη απόκριση για τον εντοπισμό βλαβών σε ρηχά καλώδια. Αυτή η ευελιξία βελτιώνει σημαντικά την ακρίβεια ανίχνευσης σε διάφορα περιβάλλοντα πεδίου.

Ε5: Ποια είναι η ακρίβεια εντοπισμού του XHHD523L;

Το XHHD523L επιτυγχάνει ακρίβεια εντοπισμού ±0.01% έως ±0.03% του μήκους του καλωδίου. Αυτή η μέτρηση υψηλής ακρίβειας επιτυγχάνεται από το σύστημα ψηφιακής οθόνης και τη μέθοδο της βαθμιδωτής τάσης τετραγωνικού κύματος, η οποία εξαλείφει τις νεκρές ζώνες που συνήθως σχετίζονται με τις παραδοσιακές μεθόδους ανάκλασης κύματος. Η συσκευή διατηρεί πλήρη ακρίβεια ακόμη και για βλάβες κοντά στα άκρα του καλωδίου και σε μικρά τμήματα καλωδίου.

Ε6: Είναι το XHHD523L κατάλληλο για χρήση πεδίου σε σκληρά περιβάλλοντα;

Ναι. Το XHHD523L είναι κατασκευασμένο με περίβλημα από κράμα αλουμινίου για ανθεκτικότητα και απαγωγή θερμότητας, και λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών από -20°C έως 60°C. Η χωρητικότητα εξόδου 2kVA και η τυπική είσοδος τροφοδοσίας 220V το καθιστούν κατάλληλο για ανάπτυξη πεδίου σε υποσταθμούς, τάφρους καλωδίων και απομακρυσμένες θέσεις εγκατάστασης. Η ρύθμιση της ευαισθησίας του δέκτη αντισταθμίζει περαιτέρω τις μεταβαλλόμενες συνθήκες σήματος πεδίου.

Ε7: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και ο χρόνος παράδοσης;

Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα. Ο τυπικός χρόνος παράδοσης είναι 7-15 εργάσιμες ημέρες. Κάθε μονάδα συσκευάζεται με ασφάλεια σε ξύλινο κουτί για ασφαλή διεθνή μεταφορά. Η ετήσια παραγωγική ικανότητα είναι 2.000 μονάδες, με όρους πληρωμής μέσω T/T.

Σχετικά με την XZH TEST

Η XZH TEST είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται σε λύσεις ανίχνευσης και διάγνωσης βλαβών καλωδίων για εταιρείες ηλεκτρικής ενέργειας, ηλεκτρολόγους εργολάβους και βιομηχανικούς πελάτες παγκοσμίως. Με προηγμένες τεχνολογίες, όπως μέθοδοι γέφυρας υψηλής τάσης, ανάλυση TDR, τεχνολογία βαθμιδωτής τάσης τετραγωνικού κύματος και έξυπνα συστήματα εντοπισμού βλαβών, η XZH TEST παρέχει αξιόπιστο εξοπλισμό που βοηθά τους μηχανικούς να εντοπίζουν βλάβες καλωδίων ταχύτερα και να βελτιώνουν την αξιοπιστία των δικτύων ενέργειας.

Επικοινωνήστε μαζί μας σήμερα για μια προσαρμοσμένη λύση προσαρμοσμένη στις απαιτήσεις συντήρησης των καλωδίων σας.
