7500V μέθοδος HV γέφυρα Δυναμικό καλώδιο εξωτερική κάλυψη δοκιμαστής σφάλματος για ακριβή μόνωση κατάρρευση τοποθεσία XHHG521A

Το XHHG521A είναι ένας προεντοπιστής βλαβών μανδύα καλωδίου ακριβείας, σχεδιασμένος με την αρχή της γέφυρας MURRAY, για δίκτυα διανομής και μεταφοράς ενέργειας όπου η ακριβής αναγνώριση ελαττωμάτων μόνωσης του εξωτερικού μανδύα είναι κρίσιμη για την αξιοπιστία του συστήματος. Το όργανο εντοπίζει σημεία αστοχίας σε όλους τους τύπους καλωδίων, συμπεριλαμβανομένων των θέσεων προ-αστοχίας που παρουσιάζουν χαμηλές τιμές αντίστασης μόνωσης αλλά δεν έχουν ακόμη εκδηλωθεί ως βλάβες που επηρεάζουν τη λειτουργία υπό την κανονική τάση λειτουργίας.

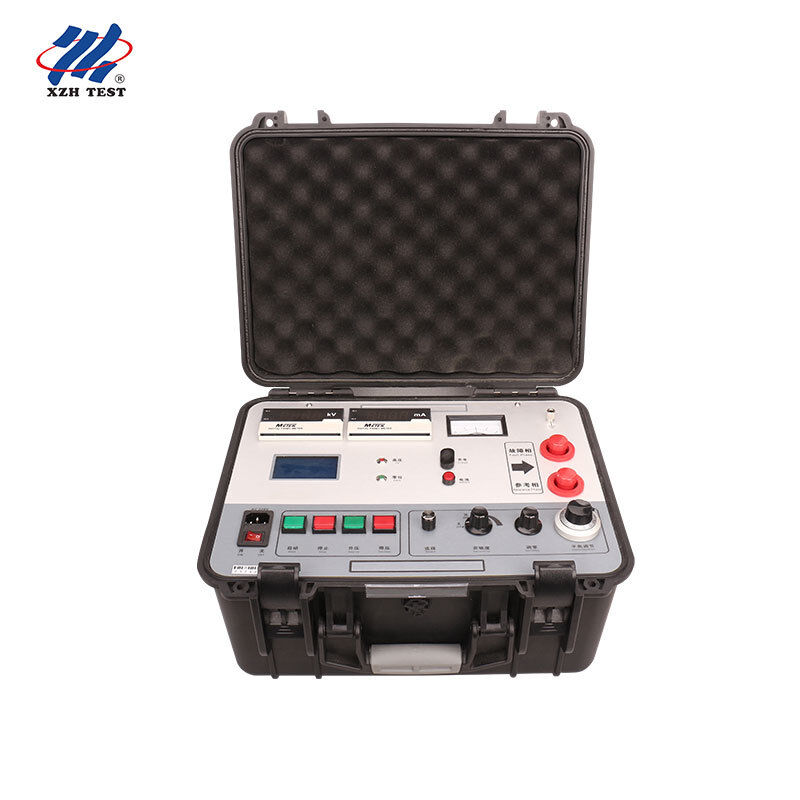

Στην καρδιά του, το XHHG521A χρησιμοποιεί έναν ηλεκτρικό ρυθμιστή τάσης σε συνδυασμό με έναν μετασχηματιστή τύπου R για τη δημιουργία μιας σταθεροποιημένης πηγής σταθερού ρεύματος υψηλής τάσης. Ο χειριστής ελέγχει την έξοδο τάσης μέσω διεπαφής με κουμπιά, ενώ ένα ποτενσιόμετρο ακριβείας πολλαπλών στροφών επιτρέπει λεπτομερή ρύθμιση ισορροπίας. Το σημείο ισορροπίας της γέφυρας υποδεικνύεται από ένα γαλβανόμετρο μηδενικού κέντρου, και το όργανο υπολογίζει αυτόματα την απόσταση της βλάβης αφού ο χειριστής εισάγει το γνωστό μήκος του καλωδίου. Όλοι οι έλεγχοι λειτουργίας και η ένδειξη απόστασης βλάβης είναι συγκεντρωμένοι στον μπροστινό πίνακα για διαισθητική ροή εργασίας ενός χειριστή.

Αρχή Γέφυρας Murray με Πηγή Υψηλής Τάσης— Η μέθοδος γέφυρας μετρά την αναλογία αντίστασης μεταξύ του σημείου βλάβης και των άκρων του καλωδίου υπό διέγερση σταθερού ρεύματος υψηλής τάσης. Σε αντίθεση με τις μεθόδους ανάκλασης παλμών (TDR), διατηρεί πλήρη ευαισθησία σε όλο το μήκος του καλωδίου χωρίς τυφλή ζώνη κοντά στο άκρο και χωρίς εξάρτηση της εξασθένησης του σήματος από την απόσταση.

Αυτόματος Υπολογισμός Απόστασης Βλάβης— Αφού ο χειριστής ρυθμίσει το μήκος του καλωδίου στο ποτενσιόμετρο του μπροστινού πίνακα και ρυθμίσει τη γέφυρα σε ισορροπία, το όργανο υπολογίζει και εμφανίζει αυτόματα την ακριβή απόσταση της βλάβης. Αυτό εξαλείφει τα σφάλματα χειροκίνητου υπολογισμού και επιταχύνει τις ροές εργασίας διαγνωστικών πεδίου.

Ενδεικτικό Μηδενισμού Ευρέος Φάσματος Συχνότητας— Ένα ευαίσθητο γαλβανόμετρο με εύρη χονδρικής και λεπτής ρύθμισης παρέχει σαφή οπτική ένδειξη ισορροπίας της γέφυρας. Ο σχεδιασμός διπλού εύρους επιτρέπει γρήγορη χονδρική ρύθμιση ακολουθούμενη από λεπτομερή ρύθμιση, μειώνοντας τον χρόνο μέτρησης διατηρώντας την ακρίβεια.

Ευαισθησία σε Βλάβες Εξαιρετικά Υψηλής Αντίστασης— Λειτουργώντας σε τάση χωρίς φορτίο 7500V, το XHHG521A ανιχνεύει σημεία αστοχίας υψηλής αντίστασης που οι μέθοδοι ανάκλασης κύματος δεν μπορούν να αναγνωρίσουν, συμπεριλαμβανομένων βλαβών εκφόρτισης που απαιτούν συνεχή συντήρηση τόξου, ελαττώματα μόνωσης σε συνδέσεις καλωδίων και αναπτυσσόμενη υποβάθμιση από υδατικές δέσμες σε καλώδια με μόνωση XLPE.

Ανθεκτική Κατασκευή Βιομηχανικού Τύπου— Στεγασμένο σε ενισχυμένο χαλύβδινο περίβλημα με σαφή σήμανση στον μπροστινό πίνακα, το όργανο αντέχει σε απαιτητικά περιβάλλοντα πεδίου. Ο εσωτερικός μετασχηματιστής τύπου R παρέχει εξαιρετική ρύθμιση τάσης και ηλεκτρική απομόνωση, διασφαλίζοντας σταθερότητα μέτρησης υπό μεταβαλλόμενες συνθήκες τροφοδοσίας δικτύου.

Το κύκλωμα γέφυρας MURRAY σχηματίζει μια γέφυρα Wheatstone όπου ένας βραχίονας αποτελείται από τον αγωγό του ελαττωματικού καλωδίου συν την αντίσταση της διαδρομής βλάβης, και ο αντίστοιχος βραχίονας περιέχει ένα καλώδιο αναφοράς συν μια βαθμονομημένη μεταβλητή αντίσταση. Υπό διέγερση σταθερού ρεύματος υψηλής τάσης, ο χειριστής ρυθμίζει το ποτενσιόμετρο ακριβείας μέχρι το γαλβανόμετρο να δείχνει μηδέν, υποδεικνύοντας ισορροπία της γέφυρας. Σε αυτό το σημείο ισορροπίας, η αναλογία αντίστασης αντιστοιχεί άμεσα στην αναλογία απόστασης μεταξύ του σημείου βλάβης και των δύο άκρων του καλωδίου. Όταν είναι γνωστό και εισάγεται το συνολικό μήκος του καλωδίου, το όργανο υπολογίζει αυτόματα την ακριβή απόσταση της βλάβης.

Αυτή η μέθοδος προσφέρει ένα θεμελιώδες πλεονέκτημα έναντι των τεχνικών πεδίου χρόνου (TDR): επειδή μετρά αναλογίες αντίστασης DC αντί για τον χρόνο ταξιδιού παλμού μετ' επιστροφής, παρέχει ομοιόμορφη ευαισθησία σε όλο το μήκος του καλωδίου. Δεν υπάρχει τυφλή ζώνη κοντά στους ακροδέκτες δοκιμής, καμία διασπορά παλμών σε μεγάλα καλώδια και καμία απώλεια ανάλυσης που εξαρτάται από την απόσταση. Αυτά τα χαρακτηριστικά καθιστούν τη μέθοδο γέφυρας HV μοναδικά κατάλληλη για διαγνωστικά μικρών καλωδίων, εντοπισμό βλαβών κοντά στο άκρο και ακριβή αναγνώριση ελαττωμάτων συνδέσεων.

Δίκτυα Διανομής Ενέργειας— Εντοπισμός ζημιών στον εξωτερικό μανδύα σε υπόγεια καλώδια διανομής μέσης (6–35kV) και υψηλής τάσης (≥ 35kV), συμπεριλαμβανομένων τύπων μόνωσης XLPE, PILC και EPR. Απαραίτητο για την τακτική αξιολόγηση της κατάστασης και την αποκατάσταση μετά από βλάβες σε αστικά δίκτυα διανομής.

Διαγνωστικά Συνδέσεων και Ακροδεκτών Καλωδίων— Αναγνώριση αναπτυσσόμενων ελαττωμάτων μόνωσης σε συνδέσεις και ακροδέκτες καλωδίων πριν εξελιχθούν σε καταστροφικές αστοχίες. Η υψηλή ευαισθησία της μεθόδου γέφυρας σε αντιστάσεις βλάβης επιτρέπει την ανίχνευση μερικών αστοχιών που οι μέθοδοι TDR θα έχαναν εντελώς.

Δοκιμές Αποδοχής Εργοστασίου και Θέσης σε Λειτουργία— Επαλήθευση ακεραιότητας καλωδίου κατά τον ποιοτικό έλεγχο κατασκευής και τη θέση σε λειτουργία μετά την εγκατάσταση. Εκτέλεση δοκιμών ακεραιότητας εξωτερικού μανδύα σε νεοτοποθετημένα τμήματα καλωδίων πριν από την τροφοδοσία.

Συμπληρωματικό σε Συστήματα TDR— Χρήση παράλληλα με εντοπιστές βλαβών καλωδίων βασισμένους σε TDR ως μέρος ενός ολοκληρωμένου εργαλειοθήκη διαγνωστικών. Χρήση TDR για βλάβες χαμηλής αντίστασης και ανοιχτού κυκλώματος. Χρήση γέφυρας HV για βλάβες υψηλής αντίστασης, εκφόρτισης και κοντά στο άκρο όπου η απόδοση του TDR είναι περιορισμένη.
