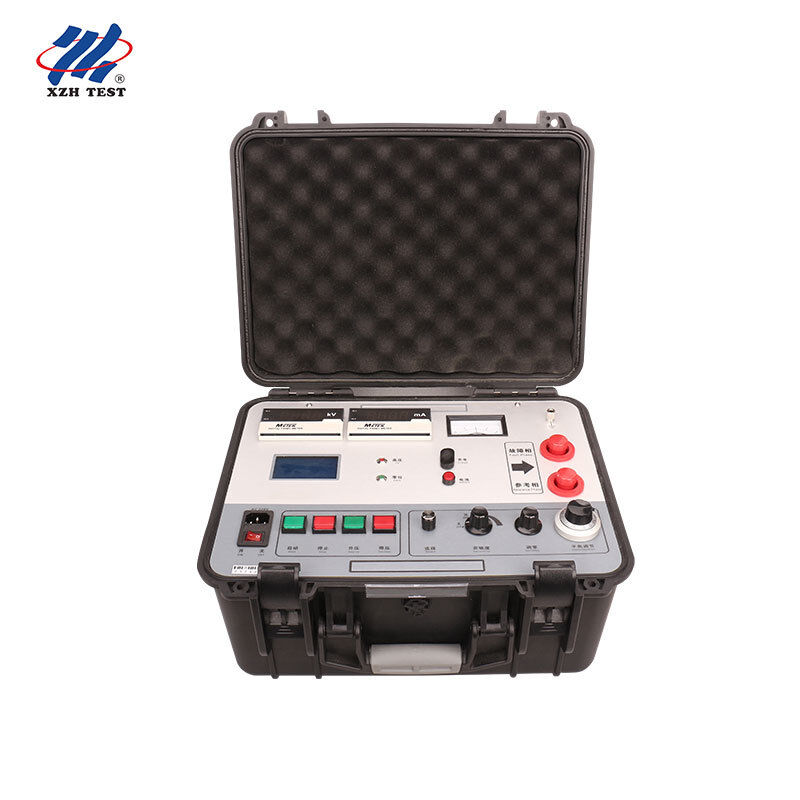

Εντοπιστής σφάλματος θήκης καλωδίου XHHG521A 7500V Μέθοδος γέφυρας υψηλής τάσης για ανίχνευση σημείου βλάβης

Name: Εντοπιστής σφάλματος θήκης καλωδίου XHHG521A 7500V Μέθοδος γέφυρας υψηλής τάσης για ανίχνευση σημείου βλάβης
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE ISO
Αριθμό μοντέλου:	XHHG521A

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

XHHG521A

Όνομα προϊόντος:

Εντοπιστής βλάβης καλωδιακού μανδύα

No-load τάση:

≥7500V

Σύνδρομο βραχυκυκλώματος:

≥40mA

Τροφοδοτικό λειτουργίας:

AC 220V±10% 50Hz±1Hz

Επισημαίνω:

High Light

Επισημαίνω:

Ανίχνευση Γέφυρας Υψηλής Τάσης 7500V

Ακριβής Εντοπιστής Σημείου Βλάβης Καλωδίου

Δοκιμή Βλάβης Εκφόρτισης Γέφυρας MURRAY

Trading Information

Ποσότητα παραγγελίας min:

1 τεμάχιο

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

2000 μονάδες ετησίως

Περιγραφή προϊόντων

Επισκόπηση του προϊόντος

ΗXHHG521A Εντοπιστής σφαλμάτων καλωδίουείναι ένα όργανο διαγνωστικής ακρίβειας που έχει σχεδιαστεί με βάση την αρχή της γέφυρας MURRAY,ειδικά σχεδιασμένα για την εντοπισμό σημείων βλάβης σε διάφορα καλώδια ηλεκτρικής ενέργειας και τον εντοπισμό σημείων ελαττωμάτων με χαμηλές τιμές αντίστασης μονόκλισης που δεν έχουν ακόμη πλήρως διασπαστεί.

Το σύστημα ενσωματώνει έναν ρυθμιστή ηλεκτρικής τάσης με έναν μετασχηματιστή τύπου R για να σχηματίσει μια πηγή σταθερού ρεύματος υψηλής τάσης, με έλεγχο τάσης με κουμπί πιέσεως.Με τάση μη φορτίου 7500V και ρεύμα βραχυκυκλώματος 100mAΗ ισορροπημένη γέφυρα σχηματίζεται με ένα αναλογικό δυνατομέτρο, τοποθετημένο εξ ολοκλήρου σε υψηλό δυναμικό.Η μέτρηση πραγματοποιείται μέσω ειδικά σχεδιασμένου καλωδίου από καουτσούκ υψηλής τάσης δύο πυρήνων με τη μέθοδο αντίστασης τεσσάρων τερματικών για την εξάλειψη σφαλμάτων αντίστασης μολύβδου.Ολόκληρο το πάνελ λειτουργεί σε χαμηλό δυναμικό για την ασφάλεια του χειριστή.Η πηγή υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε μια φορητή προστατευτική θήκη, παρέχοντας ικανότητα υψηλής τάσης με ελαφρύ βάρος, διαισθητική λειτουργία και βελτιωμένη ασφάλεια.

Βασικές προδιαγραφές

Αριθμός μοντέλου

XHHG521A

Ονομασία μάρκας

Δοκιμή XZH

Τετάρτη

≥7500V

Σύνδρομο βραχυκυκλώματος

≥ 100mA (5 ~ 40mA συνιστάται για ισορροπία)

Ακριβότητα θέσης

± 0,2%·L±1) m

Ηλεκτρική τροφοδοσία

Εναλλακτικός ρεύμα 220V (± 10%), 50Hz; Ενσωματωμένη μπαταρία 8,4V

Τρόπος δοκιμής

Αποθηκευμένη δοκιμή

Περιοχή δοκιμής

Σχηματισμός καλωδίου

Βάρος

25 κιλά

Πιστοποίηση

CE, ISO

Καταγωγή

Κίνα, Xi'an

Συσκευή

Δαστική θήκη

Χαρακτηριστικά του προϊόντος

Η τάση εξόδου είναι πλήρως ρυθμιζόμενη για να προσαρμόζεται σε διάφορα σενάρια δοκιμών καλωδίων
Παρέχει υψηλή ακρίβεια και σταθερότητα μετρήσεων με προηγμένα κυκλώματα εξισορρόπησης γέφυρας
Χρησιμοποιεί ενισχυτή υψηλής ευαισθησίας και γαλβανόμετρο για ακριβή ένδειξη ισορροπίας
Ενσωματωμένη μηδενική προστασία εξασφαλίζει την ασφάλεια του χειριστή και του εξοπλισμού κατά τη λειτουργία υψηλής τάσης
Αυτόματη ανίχνευση σημείων βλάβης με διατηρημένη δυνατότητα χειροκίνητης δοκιμής για εξειδικευμένες εφαρμογές
Η μέθοδος ισορροπίας γέφυρας εξαλείφει τις τυφλές ζώνες σε σύγκριση με τις τεχνικές αντανάκλασης κυμάτων, καθιστώντας την ιδανική για μικρά καλώδια και τον προσδιορισμό του σημείου αποσύνθεσης κοντά στο τέλος

Τεχνικές παραμέτρους

Παράμετρος	Προδιαγραφές
Τετάρτη	≥7500V
Σύνδρομο βραχυκυκλώματος	≥ 100mA (5 ~ 40mA συνιστάται για ισορροπία)
Ακριβότητα θέσης	± 0,2%·L±1) m
Βάρος	25 κιλά
Ηλεκτρική τροφοδοσία	Εναλλακτικός ρεύμα 220V (± 10%), 50Hz±1Hz· Ενσωματωμένη μπαταρία 8,4V

Πρωταρχικές εφαρμογές:Η μέθοδος γέφυρας υψηλής τάσης XHHG521A είναι ιδιαίτερα αποτελεσματική για: (1) τον εντοπισμό σημείων διακοπής υψηλής αντίστασης σε καλώδια,ειδικά γραμμικά σφάλματα υψηλής αντίστασης στις ενδιάμεσες συνδέσεις καλωδίων που αντιστέκονται στην καύση σε χαμηλή αντίσταση2) ανίχνευση σημείων διακοπής τύπου flashover όπου η πηγή σταθερού ρεύματος διατηρεί το τόξο για σταθερή ροή ρεύματος γέφυρας·(3) προσδιορισμός ελαττωμάτων που δεν έχουν ακόμη αποσυνταχθεί πλήρως, αλλά παρουσιάζουν χαμηλές τιμές αντοχής μονίωσης που ανιχνεύονται από δοκιμές με μεγαμόμετρο.

Σενάρια εφαρμογής

Συχνές Ερωτήσεις

Ε: Τι είδη σφαλμάτων καλωδίων μπορεί να ανιχνεύσει το XHHG521A;

Το XHHG521A έχει σχεδιαστεί για την ανίχνευση σημείων διακοπής υψηλής αντίστασης, διακοπών τύπου flashover και ελαττωμάτων μόνωσης με χαμηλές τιμές αντίστασης σε διάφορα καλώδια ηλεκτρικής ενέργειας.Είναι ιδιαίτερα αποτελεσματικό για γραμμικά λάθη υψηλής αντίστασης στις ενδιάμεσες συνδέσεις καλωδίων που είναι δύσκολο να καούν σε χαμηλή αντίσταση, καθώς και ελαττώματα που εντοπίστηκαν με δοκιμές με μεγαμόμετρο και δεν έχουν ακόμη αποσυντεθεί πλήρως υπό τάση λειτουργίας.

Ε2: Πώς λειτουργεί η μέθοδος γέφυρας MURRAY για την τοποθεσία σφάλματος καλωδίου;

Η μέθοδος γέφυρας MURRAY σχηματίζει ένα ισορροπημένο κύκλωμα γέφυρας με αναλογικό δυνατομέτρο τοποθετημένο σε υψηλό δυναμικό.Το σύστημα εφαρμόζει σταθερό ρεύμα υψηλής τάσης και μετρά το σημείο ισορροπίας μέσω ενός γαλβανόμετρου υψηλής ευαισθησίαςΗ απόσταση σφάλματος υπολογίζεται από την αναλογία της γέφυρας και το συνολικό μήκος του καλωδίου, με αυτόματο υπολογισμό μέσω λειτουργίας με ένα άγγιγμα.

Ε3: Ποια είναι η ακρίβεια τοποθέτησης αυτού του εντοπιστή ελαττωμάτων καλωδίου;

Το XHHG521A επιτυγχάνει ακρίβεια θέσης ±(0,2%·L±1) μέτρα, όπου το L αντιπροσωπεύει το συνολικό μήκος του καλωδίου.που παρέχει επαρκή ακρίβεια για αποτελεσματικές εργασίες ανασκαφής και επισκευής.

Ε4: Μπορεί το XHHG521A να δοκιμάσει αποτελεσματικά σφάλματα υψηλής αντίστασης;

Το XHHG521A είναι ειδικά σχεδιασμένο για σφάλματα υψηλής αντοχής.Η τάση του 7500V χωρίς φορτίο και η ικανότητα ρεύματος βραχυκυκλώματος 100mA του επιτρέπουν να διατηρεί σταθερό ρεύμα μέσω σημείων σφάλματος υψηλής αντίστασηςΓια σπασμούς τύπου flashover, η σταθερή πηγή ρεύματος διατηρεί το τόξο, εξασφαλίζοντας επαρκή ευαισθησία γέφυρας για ακριβή τοποθεσία σφάλματος ακόμη και υπό δύσκολες συνθήκες.

Ε5: Είναι το XHHG521A κατάλληλο για χρήση στο πεδίο και δοκιμή υπόγειων καλωδίων;

Η πηγή υψηλής τάσης και η γέφυρα είναι ενσωματωμένες σε μια φορητή προστατευτική θήκη που ζυγίζει 25 κιλά, καθιστώντας την κατάλληλη για χρήση στο πεδίο.Λειτουργεί με κανονική ισχύ 220V με ενσωματωμένο 8Η συσκευή είναι ιδανική για τη δοκιμή καλωδίων μετά την τοποθέτηση, συμπεριλαμβανομένων των υπόγειων καλωδίων ηλεκτρικής ενέργειας, και υποστηρίζει τόσο τις αυτόματες όσο και τις χειροκίνητες λειτουργίες δοκιμής για ευέλικτη λειτουργία πεδίου.

Ε6: Ποια είναι τα πλεονεκτήματα της μεθόδου γέφυρας έναντι των μεθόδων αντανάκλασης κυμάτων;

Η μέθοδος ισορροπίας γέφυρας προσφέρει ένα κρίσιμο πλεονέκτημα: δεν έχει τυφλή ζώνη.η μέθοδος γέφυρας διατηρεί πλήρη ακρίβεια ανεξάρτητα από την απόσταση σφάλματοςΑυτό το καθιστά την προτιμώμενη λύση για την εντοπισμό σημείων βλάβης σε μικρά τμήματα καλωδίων και σφαλμάτων που εμφανίζονται κοντά στα τερματικά καλωδίων.

Ε7: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και ο χρόνος παράδοσης;

Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα. Ο κανονικός χρόνος παράδοσης είναι 5-8 εργάσιμες ημέρες. Κάθε μονάδα συσκευάζεται σε ανθεκτική ξύλινη θήκη για ασφαλή διεθνή αποστολή. Η ετήσια παραγωγική ικανότητα είναι 2,000 μονάδες, με πληρωμή μέσω T/T.

Σχετικά με το XZH TEST

Η XZH TEST είναι ένας επαγγελματίας κατασκευαστής που ειδικεύεται στην ανίχνευση σφαλμάτων καλωδίων και στις διαγνωστικές λύσεις για επιχειρήσεις ηλεκτρικής ενέργειας, ηλεκτρικούς εργολάβους και βιομηχανικούς πελάτες παγκοσμίως.Με προηγμένες τεχνολογίες, συμπεριλαμβανομένης της ανάλυσης της γέφυρας MURRAY, TDR, δοκιμές παλμών υψηλής τάσης και έξυπνα συστήματα εντοπισμού σφαλμάτων, το XZH TEST παρέχει αξιόπιστο εξοπλισμό που βοηθά τους μηχανικούς να εντοπίζουν τα σφάλματα των καλωδίων ταχύτερα και να βελτιώνουν την αξιοπιστία του δικτύου ηλεκτρικής ενέργειας.

Επικοινωνήστε μαζί μας σήμερα για μια εξατομικευμένη λύση προσαρμοσμένη στις απαιτήσεις συντήρησης καλωδίων σας.
