Αρχή λειτουργίας

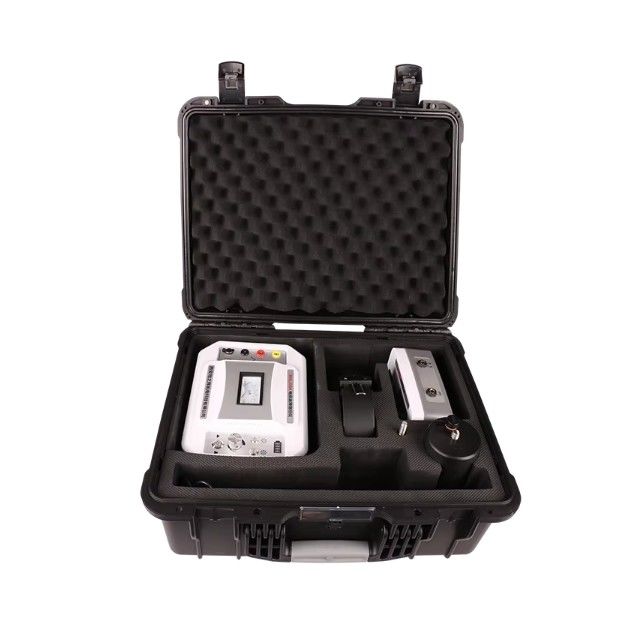

Ο εντοπιστής καλωδίων XHLJ504 αποτελείται από μια γεννήτρια σήματος διαδρομής υψηλής ισχύος (πομπό) και έναν δέκτη που απαιτείται για την ανίχνευση θαμμένων διαδρομών καλωδίων.
Η βασική αρχή του μετρητή διαδρομής καλωδίων είναι η χρήση μιας γεννήτριας σήματος διαδρομής (δηλαδή, του κεντρικού υπολογιστή μετάδοσης σήματος του μετρητή διαδρομής) για την εισαγωγή ενός παλμικού σήματος διαδρομής στο υπό δοκιμή καλώδιο, δημιουργώντας έτσι ηλεκτρομαγνητικά κύματα και στη συνέχεια τη λήψη τους με έναν αισθητήρα, και ο δέκτης ενισχύει το λαμβανόμενο σήμα. Μετά την επεξεργασία, η έξοδος αποστέλλεται στα ακουστικά και στον μετρητή δείκτη.
Αυτός ο ανιχνευτής διαδρομής καλωδίων κρίνει τη θαμμένη διαδρομή και το βάθος του καλωδίου σύμφωνα με τις ηχητικές κορυφές, τις ηχητικές κοιλάδες και τον βαθμό εκτροπής του μετρητή δείκτη στα ακουστικά.
ΠολυλειτουργικόΟ δέκτης διαδρομής καλωδίων χρησιμοποιείται σε συνδυασμό με αισθητήρες και ακουστικά κ.λπ. και μπορεί να χρησιμοποιηθεί ως εντοπιστής βλαβών καλωδίων.
Τεχνικές παράμετροι
Πομπός
| Σήμα εξόδου |
15kHz διακοπτόμενο |
| Ισχύς εξόδου |
100W |
| Ρεύμα εξόδου |
0～2A |
| Ισχύς λειτουργίας |
220V (1±10%) 50Hz (1±5%); |
Δέκτης
| Μεγέθυνση |
500.000 φορές |
| Ακρίβεια ανίχνευσης |
±0.2m |
| Αντίσταση εξόδου |
350Ω |
| Τροφοδοσία λειτουργίας |
δύο τυπικές μπαταρίες 9V |
| Ρεύμα ηρεμίας |
<10mA |
Χαρακτηριστικά
1. Χρησιμοποιώντας την παραδοσιακή αρχή ηλεκτρομαγνητικής επαγωγής, ισχυρή ικανότητα κατά των παρεμβολών.
2. Με λειτουργίες προστασίας από υπερένταση και βραχυκύκλωμα, είναι ασφαλές και αξιόπιστο.
3. Έξοδος υψηλής ισχύος, δεν περιορίζεται από το μήκος του καλωδίου, το ανοιχτό κύκλωμα μπορεί επίσης να βρει μια διαδρομή.
4. Η έξοδος είναι συνεχώς ρυθμιζόμενη, κατάλληλη για διάφορους χώρους δοκιμών, με ισχυρή προσαρμοστικότητα.
5. Εξαιρετικά ισχυρή μεγέθυνση, το βάθος ανίχνευσης είναι μεγαλύτερο από 10 μέτρα.
6. Σχεδιασμός εξαιρετικά χαμηλής κατανάλωσης ενέργειας, το ρεύμα ηρεμίας είναι μικρότερο από 10mA.
7. Ο σχεδιασμός του αναλογικού μετρητή, η ένταση και η τάση του σήματος είναι σαφή με μια ματιά.
8. Το μηδενικό επίπεδο μπορεί να ρυθμιστεί αυθαίρετα, το οποίο είναι κατάλληλο για όλα τα είδη ισχυρών και ασθενών σκηνών.
