Εισαγωγή

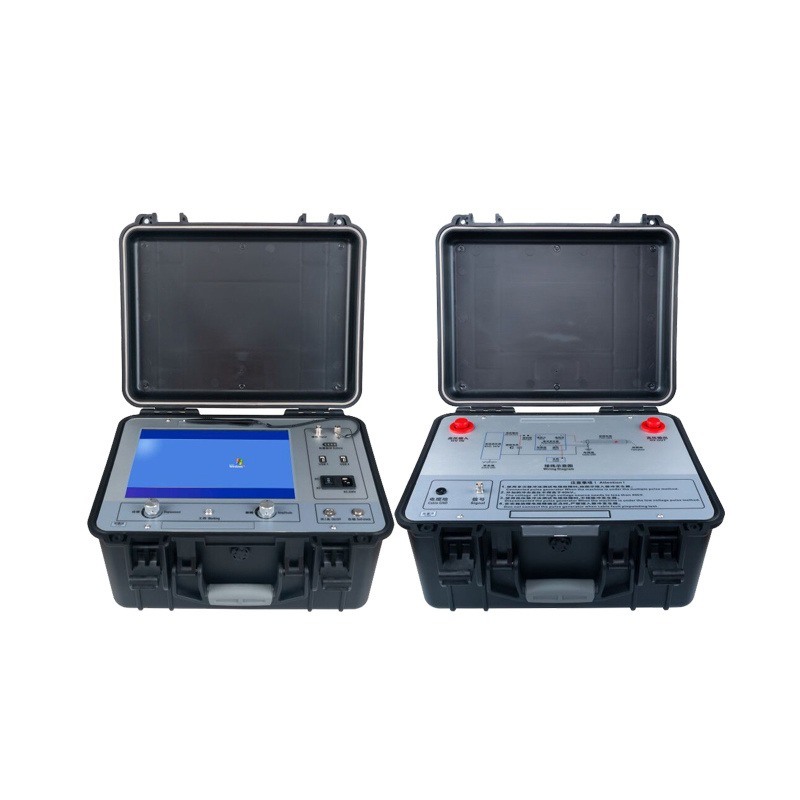

Το όργανο εντοπισμού σφάλματος καλωδίου χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου σφάλματος του καλωδίου ισχύος.Το ηλεκτρονικό φλας-όβερ παράγεται από τη γεννήτρια εκκένωσης κατά την πρόσκρουση., λαμβάνεται και ενισχύεται από τον αντίστοιχο ανιχνευτή, και η ακριβής θέση του σημείου βλάβης καθορίζεται με ακουστική και οπτική κρίση.Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου βλάβης του καλωδίου εντός της εύρους μέτρησης και συλλέγει την ακουστική και μαγνητική διαφορά χρόνουΕνσωματώνει την τεχνολογία θέσης, τις δοκιμές υποβοηθούμενες από την πορεία και άλλες τεχνολογίες.παροχή πολλαπλών τρόπων δοκιμής και πλούσιων και ποικίλων άμεσων πληροφοριών για την αποτελεσματική και ακριβή εντοπισμό σφαλμάτων καλωδίων.
1Τεχνικοί δείκτες
| 1 |
Παράμετροι φίλτρου |
Όλες οι διαδρομές: 100Hz~1600Hz.
Κατώτατο πέρασμα: 100Hz ~ 300Hz.
Κουάλκομ: 160Hz~1600Hz.
Πέρασμα ζώνης: 200Hz~600Hz. |
| 2 |
Κέρδος καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 3 |
Δυνατότητα αύξησης του μαγνητικού καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 4 |
Κέρδος παραγωγής |
16 επίπεδα (0~112db) |
| 5 |
Αντίσταση εξόδου |
350Ω |
| 6 |
Ακριβότητα ακουστομαγνητικής τοποθέτησης |
Λιγότερο από 0,2 μέτρα. |
| 7 |
Ακριβότητα αναγνώρισης διαδρομής |
Λιγότερο από 0,5 μέτρα. |
| 8 |
Ηλεκτρική τροφοδοσία |
4*18650 τυπικές μπαταρίες λιθίου. |
| 9 |
Χρόνος αναμονής |
περισσότερο από 8 ώρες. |
| 10 |
Όγκος |
428L × 350W × 230H |
| 11 |
Πιξέλες οθόνης |
854-480 |
| 12 |
Φωτεινότητα |
800nit |
| 13 |
Μονάδα ταχύτητας μετάδοσης |
0-100 ms |
| 14 |
Ακριβότητα |
1 ms |
| 15 |
Ευρύτατος ζώνης ήχου |
100-1,6khz |
| 16 |
Διάταξη ζώνης της μαγνητικής περιστροφής |
100-20kHZ |
| 17 |
Τόσο ο ήχος όσο και ο μαγνητισμός |
μεγαλύτερη από 75 dB |
| 18 |
Βάρος |
6.5χιλιόγραμμα. |
| 19 |
Θερμοκρασία περιβάλλοντος |
-25 έως 65 oC, σχετική υγρασία: ≤ 90%. |
Εισαγωγή του πίνακα χειρισμού
1 ρύθμιση: πατάτε το κουμπί ρύθμισης για να εισέλθετε στην διεπαφή ρύθμισης και περιστρέφετε το κουμπί ρύθμισης για να ορίσετε τις παραμέτρους ρύθμισης·
Όταν ενεργοποιείτε το σύστημα, πρέπει να πιέσετε και να κρατήσετε το κουμπί ενεργοποίησης για 3 έως 4 δευτερόλεπτα μέχρι να ακούσετε έναν μακρύ ήχο "πιπ".Μετά μπορείς να σηκώσεις το κουμπί.· κατά την απενεργοποίηση, πρέπει να πιέσετε και να κρατήσετε πατημένο το κουμπί ενεργοποίησης για 3 έως 4 δευτερόλεπτα.
3 οθόνη: οθόνη αφής 5 ιντσών.
1 Αισθητήρας: θύρα σύνδεσης αισθητήρα του ανιχνευτή.
2 Φορτίωση: θύρα σύνδεσης του φορτιστή.
3 Ειδική πρίζα ακουστικών.
Κατάλογος συσκευασίας
Φανταστείτε το σκηνικό.
Ακριβώς και γρήγορα ανιχνεύστε την κύρια βλάβη του μονωτήρα των καλωδίων ηλεκτρικής ενέργειας με επίπεδα τάσης 35KV και κάτω· βαθμονόμησε το μήκος του καλωδίου.
* Προεπιλογή των σφαλμάτων καλωδίων με το αντανάκλατομετρητή XHGG502 με βάση τη μέθοδο αντανάκλασης παλμών χαμηλής τάσης (TDR),
μέθοδος αντιστροφής υψηλής τάσης (δηλ. ICE, DECAY), μέθοδος αντιστροφής παλμών με αντανάκλαση τόξου (ARC single shot και ARC multi-shot) Προεπιλογή θέσης σφάλματος καλωδίου:με το αντανάκλατομετρητή XHGG502 με βάση τη μέθοδο αντανάκλασης με παλμούς χαμηλής τάσης (TDR), και μέθοδος διάσπασης υψηλής τάσης (flashover) (DECAY), μέθοδος αντανάκλασης τόξου (single-shot/multi-shot).
Υπάρχουν τρεις τρόποι δοκιμής του XHGG502, χαμηλής τάσης παλμός, υψηλής τάσης flashover, ARC πολλαπλή λήψη.
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε με τη χρήση της λειτουργίας δοκιμής ARC πολλαπλών βολών του XHGG502.
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος του καλωδίου που μετρήθηκε με τη χρήση της δοκιμής flashover υψηλής τάσης του XHGG502
Η παρακάτω εικόνα δείχνει το μήκος καλωδίου ή την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου που μετράται χρησιμοποιώντας τη δοκιμαστική κατάσταση παλμού χαμηλής τάσης του XHGG502.δεν είναι απαραίτητο να συνδεθεί η γεννήτρια παλμών υψηλής τάσηςΆλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με γεννήτρια παλμών υψηλής τάσης.
Νέα έκδοση Νέα έκδοση
Η γεννήτρια παλμών υψηλής τάσης XHHV535-2L χρησιμοποιείται κυρίως για την εκφόρτιση από σοκ κατά τη διάρκεια της δοκιμής σφάλματος καλωδίου. Μπορεί επίσης να χρησιμοποιηθεί για δοκιμή τάσης αντοχής συνεχούς ρεύματος άλλων ηλεκτρικών εξοπλισμών.Αυτή η συσκευή ενσωματώνει πηγή υψηλής τάσης DCΗ συσκευή αυτή αντικαθιστά πλήρως τους παραδοσιακούς μετασχηματιστές δοκιμής εκατοντάδων κιλών,Συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας (π.χ. συσκευές για την παραγωγή ηλεκτρικής ενέργειας)Το κουτί είναι μεγαλύτερο από 30 kg και ο πυκνωτής αποθήκευσης ενέργειας παλμού είναι μεγαλύτερος από 20 kg.ειδικά ηλεκτρονικά εξαρτήματα υψηλής τάσης υψηλής σταθερότητας και τεχνολογία υψηλής τάσης υψηλής συχνότηταςΓια να διατηρηθεί η συνήθεια των ανθρώπων να χρησιμοποιούν μετασχηματιστές και κουτιά χειρισμού για να παράγουν υψηλή τάση συνεχούς ρεύματος,Αυτή η γεννήτρια παλμών υιοθετεί ανθρωπισμένο σχεδιασμό και λειτουργία λειτουργίαΠραγματικά επιτυγχάνει το αποτέλεσμα να μην καταστρέφεται από την πρόσκρουση, και το βραχυκύκλωμα της υψηλής τάσης στο έδαφος μπορεί επίσης να λειτουργήσει κανονικά.Αυτή τη στιγμή είναι ο ελαφρύτερος και πιο φιλικός προς το χρήστη φορητός εξοπλισμός υψηλής τάσης DC shockΕίναι ένα ιδανικό προϊόν για την ανίχνευση σφαλμάτων των καλωδίων ηλεκτρικής ενέργειας.
Χαρακτηριστικά του προϊόντος
★ Με λειτουργία αυτοματοποιημένης προστασίας από υπερστροφή, υπερφόρτιση, υπερθέρμανση.
★ Με DC αντίσταση τάσης, λειτουργία εκκένωσης από πρόσκρουση.
★ Η έξοδος παλμού υψηλής τάσης είναι ομοιόμορφη και ελεγχόμενη·
★ λειτουργία προστασίας από υπερ-κόκκινο κύκλωμα, η οποία μπορεί να κάνει την έξοδο υψηλής τάσης να συνδέεται απευθείας με το έδαφος με σύντομο κύκλωμα·
★ Έχει διπλό δείκτη 2.5 επιπέδων για την εμφάνιση ρεύματος και τάσης, η οποία είναι διαισθητική και σαφής, και είναι σαφές με μια ματιά αν το σημείο σφάλματος είναι πλήρως αποδεκτό,και η διαδικασία απόρριψης αντικατοπτρίζεται σε πραγματικό χρόνο;
★ Μέτρηση πλευρικής τάσης υψηλής τάσης
Τεχνικά δεδομένα
| Τεχνική ένταση |
0-35kV |
| Υψηλής τάσης μερική πίεση |
2.5 κατηγορία |
| Ενσωματωμένος πυκνωτής |
2μF |
| Δύναμη εκφόρτωσης |
0~1225J |
| Πολικότητα τάσης εξόδου |
αρνητική πολικότητα |
| Προστασία από υπερστροφή |
8mA (περισσότερα από 3 δευτερόλεπτα) |
| Δύναμη πρόσκρουσης |
400W |
| Προστασία από υπερθερμοκρασία |
85oC |
| Όγκος (mm) |
540L × 300W × 450H |
| Βάρος |
όχι περισσότερο από 25 kg |
| όχι περισσότερο από 25 kg |
Εναλλακτικός ρεύμα 220V±10%/50Hz±2Hz |
| Θερμοκρασία περιβάλλοντος |
-20~+60°C |
Εισαγωγή της ομάδας
1- Γη ασφαλείας: Το έδαφος του κέλυφου οργάνου πρέπει να συνδέεται αξιόπιστα με το έδαφος, ώστε να αποφεύγεται η ηλεκτροπληξία του κέλυφου οργάνου ή το ηλεκτροπληξία του προσωπικού.
2. Υψηλής τάσης εδάφους: Επίσης γνωστή ως υψηλής τάσης ουρά, πρέπει να γείρεται αξιόπιστα για να αποφευχθεί η διαρροή και εκκένωση υψηλής τάσης. Κακή επαφή μπορεί να προκαλέσει αποτυχία στην αύξηση της τάσης,διακοπή υψηλής τάσης των εσωτερικών στοιχείων του οργάνου, και ατυχήματα ασφαλείας που προκαλούνται από διαρροή ή εκκένωση στο εσωτερικό του οργάνου.
3. Γη δειγματοληψίας: Το αρνητικό τερματικό του πυκνωτή αποθήκευσης ενέργειας παλμού έχει υψηλή τάση και πρέπει να συνδέεται με ασφάλεια με τη γη.Χρησιμοποιείται για δειγματοληψία όταν η μορφή κύματος δειγματοληφθεί υπό την κατάσταση υψηλής τάσης flashover του δοκιμαστή σφάλματος καλωδίου. (Χωρίς δειγματοληψία υψηλής τάσης, εξακολουθεί να απαιτείται αξιόπιστη γείωση).
4. Κουμπί εκφόρτωσης: Πατήστε αυτό το κουμπί για να κάνετε επαφή με το κενό της μπάλας και εκφορτώστε το χειροκίνητα. (Η διάρκεια κάθε πατήματος του πλήκτρου δεν μπορεί να υπερβαίνει τα 1s).
5. Κουμπί εκκίνησης υψηλής τάσης: Όταν το φως του κουμπιού εκκίνησης είναι αναμμένο, αυτό σημαίνει ότι η τάση εξόδου είναι στη θέση μηδέν. Όταν το φως είναι αναμμένο, το κουμπί εκκίνησης είναι έγκυρο.Εάν το φως του κουμπιού εκκίνησης δεν είναι αναμμένο μετά την ανάκτηση του διακόπτη ρεύματοςΌταν το φως του κουμπιού είναι αναμμένο, πατήστε αυτό το κουμπί για να ξεκινήσετε τη συσκευή και να παράγετε υψηλή τάση.
6. Κουμπί διακοπής υψηλής τάσης: Όταν ολοκληρωθεί η δοκιμή ή εμφανιστεί ανωμαλία, πατάτε αυτό το κουμπί για να διακόψετε την έξοδο υψηλής τάσης, το φως υψηλής τάσης σβήνει,και η εσωτερική μπάλα εκκένωσης σταματά να λειτουργείΌταν το κλειδί σταμάτησης είναι ανοιχτό, σημαίνει ότι υπάρχει έξοδος υψηλής τάσης, και όταν είναι κλειστό, σημαίνει ότι δεν υπάρχει έξοδος υψηλής τάσης.
7Ο διακόπτης προστασίας κατά της υπερχροής: όταν πατηθεί, σημαίνει ότι έχει ξεκινήσει η λειτουργία προστασίας κατά της υπερχροής.σημαίνει ότι το όργανο έχει ενεργοποιήσει την προστασία από υπερστροφή.
8. Ρυθμίσεις τάσης: Αφού ενεργοποιήσετε τη συσκευή, πρέπει πρώτα να γυρίσετε το κουμπίμε την κατεύθυνση των δεικτών του ρολογιού προς το τέλος, πατήστε το κουμπί εκκίνησης και στη συνέχεια ρυθμίστε με την κατεύθυνση των δεικτών του ρολογιού για να αυξήσετε την υψηλή τάση εξόδου από μικρή σε μεγάλη,και να ρυθμίσει αντίστροφα με τα ρολόγια για να μειώσει την έξοδο υψηλής τάσης από μεγάλο σε μικρό.
9. Διακόπτης τροφοδοσίας: "I gear" ενεργοποιεί τον διακόπτη τροφοδοσίας AC 220V και "0 gear" απενεργοποιεί την τροφοδοσία του συστήματος.
10.Κεφαλίδα ασφάλειας: το σημείο όπου είναι εγκατεστημένη η ασφάλεια του συστήματος παροχής ρεύματος 220 V.
11Σημείο τροφοδοσίας: η ενεργειακή πηγή λειτουργίας του οργάνου, πύλη σύνδεσης AC 220V.
12Ορισμός χρόνου: ορίστε το χρονικό διάστημα εκφόρτωσης.
13Αμπερόμετρος: ένδειξη του ρεύματος από την πλευρά της υψηλής τάσης.
14. Voltmeter: υψηλής τάσης τάση εξόδου που δείχνει kV μετρητή.
15. Έκδοση υψηλής τάσης (EMP): Κατά την πρόσκρουση της εκφόρτωσης, συνδέστε την γραμμή εξόδου υψηλής τάσης.
16. Έξοδος υψηλής τάσης (DC): Όταν το DC αντέχει στην τάση, συνδέστε την γραμμή εξόδου υψηλής τάσης.
Κατάλογος συσκευασίας
Εφαρμογή- τοποθεσία σφάλματος υπόγειου καλωδίου
Είμαστε ένας επαγγελματίας κατασκευαστής εξοπλισμού ανίχνευσης σφαλμάτων καλωδίων, μπορούμε να προσαρμόσουμε την ειδική τεχνική λύση για εσάς.
Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες.
