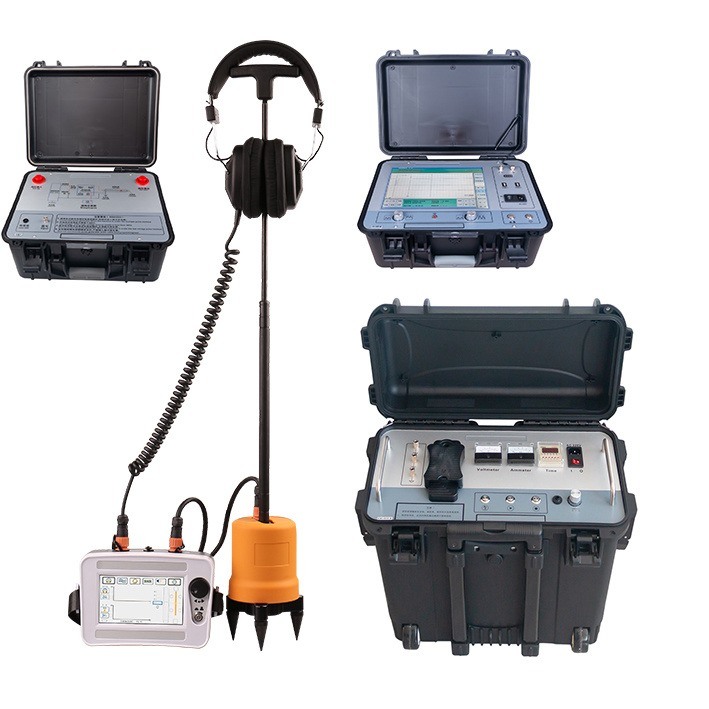

Ανιχνευτής Βλαβών Καλωδίων 35KV με Ακουστικό Μαγνητικό Συγχρονισμό

XHDD503＋XHGG502

Εισαγωγή
Το όργανο εντοπισμού σφάλματος καλωδίου χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για να προσδιορίσει το σημείο σφάλματος του καλωδίου τροφοδοσίας. Το ηλεκτρονικό flashover δημιουργείται από τη γεννήτρια εκκένωσης κρούσης, συλλέγεται και ενισχύεται από τον αντίστοιχο ανιχνευτή και η ακριβής θέση του σημείου σφάλματος προσδιορίζεται με ακουστική και οπτική κρίση. Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου σφάλματος του καλωδίου εντός της πρόχειρης περιοχής μέτρησης και συλλέγει την ακουστική και μαγνητική χρονική διαφορά. Ενσωματώνει τεχνολογία εντοπισμού θέσης, δοκιμές υποβοηθούμενης διαδρομής και άλλες τεχνολογίες, παρέχοντας πολλαπλούς τρόπους δοκιμής και πλούσιες και ποικίλες έγκαιρες πληροφορίες για την αποτελεσματική και ακριβή ολοκλήρωση της θέσης σφάλματος καλωδίου.

1.Τεχνικοί δείκτες

Εισαγωγή πίνακα λειτουργίας

1 Προσαρμογή: Πατήστε το κουμπί προσαρμογής για να εισέλθετε στη διεπαφή προσαρμογής και περιστρέψτε το κουμπί προσαρμογής για να ορίσετε τις παραμέτρους προσαρμογής.

2 Τροφοδοτικό: Ενεργοποιήστε και απενεργοποιήστε το τροφοδοτικό του συστήματος. Όταν ενεργοποιείτε το σύστημα, πρέπει να πατήσετε και να κρατήσετε πατημένο το κουμπί λειτουργίας για 3 έως 4 δευτερόλεπτα μέχρι να ακούσετε έναν παρατεταμένο ήχο "μπιπ" και, στη συνέχεια, μπορείτε να σηκώσετε το κουμπί. κατά την απενεργοποίηση, πρέπει να πατήσετε και να κρατήσετε πατημένο το κουμπί λειτουργίας για 3 έως 4 δευτερόλεπτα.

3 Οθόνη: Οθόνη αφής 5 ιντσών.

1 Αισθητήρας: Θύρα σύνδεσης αισθητήρα ανιχνευτή.

2 Φόρτιση: θύρα σύνδεσης φορτιστή.

3 Αποκλειστική υποδοχή ακουστικών.

Λίστα συσκευασίας

Φανταστείτε τη σκηνή

Εντοπίζει με ακρίβεια και ταχύτητα την κύρια αστοχία μόνωσης των καλωδίων τροφοδοσίας με επίπεδα τάσης 35KV και κάτω. βαθμονομήστε το μήκος του καλωδίου. δοκιμάστε χονδρικά την απόσταση σφάλματος του καλωδίου

*Προεντοπισμός σφαλμάτων καλωδίου με το ανακλασόμετρο XHGG502 με βάση τη μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR),

Μέθοδος flashover υψηλής τάσης (π.χ. ICE, DECAY), μέθοδος ανάκλασης παλμού ανάκλασης τόξου (ARC single shot και ARC multi-shot) Προεντοπισμός σφάλματος καλωδίου: με το ανακλαστικό μετρητή XHGG502 που βασίζεται στη μέθοδο ανάκλασης παλμών χαμηλής τάσης (TDR) και τη μέθοδο διάσπασης υψηλής τάσης (flashover-shoting) arcDE).

Υπάρχουν τρεις τρόποι δοκιμής του XHGG502, παλμός χαμηλής τάσης, flashover υψηλής τάσης, πολλαπλή λήψη ARC.

Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής πολλαπλών λήψεων ARC του XHGG502.

Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής flashover υψηλής τάσης του XHGG502

Η παρακάτω εικόνα δείχνει το μήκος του καλωδίου ή την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής παλμού χαμηλής τάσης του XHGG502. Όταν χρησιμοποιείτε τη μέθοδο παλμών χαμηλής τάσης, δεν είναι απαραίτητο να συνδέσετε τη γεννήτρια παλμών υψηλής τάσης. Άλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με μια γεννήτρια παλμών υψηλής τάσης.

                             Νέα έκδοση Νέα έκδοση

Η γεννήτρια παλμών υψηλής τάσης XHHV535-2L χρησιμοποιείται κυρίως για εκκένωση κραδασμών κατά τη δοκιμή σφάλματος καλωδίου. Μπορεί επίσης να χρησιμοποιηθεί για δοκιμή τάσης αντοχής DC άλλου ηλεκτρικού εξοπλισμού. Αυτή η συσκευή ενσωματώνει πηγή υψηλής τάσης συνεχούς ρεύματος, πυκνωτή αποθήκευσης ενέργειας, διάκενο σφαιρών εκφόρτισης κ.λπ. Αυτή η συσκευή αντικαθιστά πλήρως τους παραδοσιακούς εκατοντάδες κιλά δοκιμαστικών μετασχηματιστών, κιβωτίων λειτουργίας και πυκνωτών αποθήκευσης παλμικής ενέργειας (γενικά ένα σετ μετασχηματιστών 5 kVA είναι πάνω από 60 κιλά, ο έλεγχος Το κιβώτιο είναι περισσότερο από 30 κιλά αποθήκευσης ενέργειας και η κεφαλή του παλμού είναι μεγαλύτερη από 20 κιλά). Το τροφοδοτικό υιοθετεί υψηλής ακρίβειας, υψηλής σταθερότητας ειδικά ηλεκτρονικά εξαρτήματα υψηλής τάσης και τεχνολογία υψηλής τάσης υψηλής συχνότητας, που καθιστά ολόκληρο το μηχάνημα απλό στη δομή και εξαιρετικά ελαφρύ σε βάρος. Προκειμένου να διατηρηθεί η συνήθεια των ανθρώπων να χρησιμοποιούν μετασχηματιστές και κουτιά λειτουργίας για τη δημιουργία DC υψηλής τάσης, αυτή η γεννήτρια παλμών υιοθετεί εξανθρωπισμένο σχεδιασμό και τρόπο λειτουργίας, ο οποίος είναι ασφαλής και αξιόπιστος. Πραγματικά επιτύχετε το αποτέλεσμα να μην υποστείτε ζημιά από κρούση και το βραχυκύκλωμα της υψηλής τάσης στη γείωση μπορεί επίσης να λειτουργήσει κανονικά. Αυτή τη στιγμή είναι ο ελαφρύτερος και πιο εύχρηστος φορητός εξοπλισμός υψηλής τάσης σοκ DC. Είναι ένα ιδανικό προϊόν για την ανίχνευση σφαλμάτων καλωδίου τροφοδοσίας.

Χαρακτηριστικά προϊόντος

★ Με υπερένταση, υπέρταση, λειτουργία αυτόματης προστασίας υπερθέρμανσης.

★ Με τάση αντοχής DC, λειτουργία εκκένωσης κρούσης.

★ Η έξοδος παλμού υψηλής τάσης είναι ομοιόμορφη και ελεγχόμενη.

★ Λειτουργία προστασίας από εξαιρετικά βραχυκύκλωμα, που μπορεί να κάνει την έξοδο υψηλής τάσης να βραχυκυκλώσει απευθείας στο έδαφος.

★ Διαθέτει διπλούς δείκτες 2,5 επιπέδων για εμφάνιση ρεύματος και τάσης, η οποία είναι διαισθητική και καθαρή, και είναι σαφές με μια ματιά εάν το σημείο σφάλματος έχει αποφορτιστεί πλήρως και η διαδικασία εκφόρτισης αντικατοπτρίζεται σε πραγματικό χρόνο.

★ Μέτρα πλευρικής τάσης υψηλής τάσης

Τεχνικά στοιχεία

Εισαγωγή πίνακα

1. Γείωση ασφαλείας: Η γείωση του κελύφους του οργάνου πρέπει να είναι αξιόπιστα συνδεδεμένη με τη γείωση για να αποφευχθεί η ηλεκτροδότηση του κελύφους του οργάνου.

2. Γείωση υψηλής τάσης: Γνωστή και ως ουρά υψηλής τάσης, πρέπει να γειώνεται αξιόπιστα για να αποτρέπεται η διαρροή και η εκφόρτιση υψηλής τάσης. Η κακή επαφή μπορεί να προκαλέσει αποτυχία αύξησης της τάσης, βλάβη υψηλής τάσης των εσωτερικών εξαρτημάτων του οργάνου και ατυχήματα ασφαλείας που προκαλούνται από διαρροή ή εκφόρτιση στο εσωτερικό του οργάνου.

3. Γείωση δειγματοληψίας: Ο αρνητικός ακροδέκτης του πυκνωτή αποθήκευσης παλμικής ενέργειας έχει υψηλή τάση και πρέπει να είναι γειωμένος αξιόπιστα. Χρησιμοποιείται για δειγματοληψία όταν γίνεται δειγματοληψία της κυματομορφής υπό την κατάσταση flashover υψηλής τάσης του ελεγκτή σφαλμάτων καλωδίου. (Χωρίς δειγματοληψία flashover υψηλής τάσης, εξακολουθεί να απαιτείται αξιόπιστη γείωση).

4. Κουμπί εκφόρτισης: Πατήστε αυτό το κουμπί για να έρθετε σε επαφή με το διάκενο της μπάλας και εκφορτώστε χειροκίνητα. (Η διάρκεια κάθε πατήματος δεν μπορεί να υπερβαίνει το 1 δευτερόλεπτο).

5. Κουμπί εκκίνησης υψηλής τάσης: Όταν η λυχνία του κουμπιού εκκίνησης είναι αναμμένη, σημαίνει ότι η τάση εξόδου είναι στη θέση μηδέν. Όταν το φως είναι αναμμένο, το κουμπί έναρξης είναι έγκυρο. Εάν η λυχνία του κουμπιού εκκίνησης δεν είναι αναμμένη μετά την ενεργοποίηση του διακόπτη λειτουργίας, γυρίστε το κουμπί ρύθμισης τάσης αριστερόστροφα μέχρι να ανάψει το φως. Όταν η φωτεινή ένδειξη του κουμπιού είναι αναμμένη, πατήστε αυτό το κουμπί για να εκκινήσετε τη συσκευή και να δημιουργήσετε έξοδο υψηλής τάσης.

6. Κουμπί διακοπής υψηλής τάσης: Όταν ολοκληρωθεί η δοκιμή ή παρουσιαστεί μια ανωμαλία, πατήστε αυτό το κουμπί για να διακόψετε την έξοδο υψηλής τάσης, να σβήσει η λυχνία υψηλής τάσης και η εσωτερική σφαίρα εκφόρτισης σταματά να λειτουργεί. Όταν το πλήκτρο διακοπής είναι ενεργοποιημένο, σημαίνει ότι υπάρχει έξοδος υψηλής τάσης και όταν είναι απενεργοποιημένο, σημαίνει ότι δεν υπάρχει έξοδος υψηλής τάσης.

7. Διακόπτης προστασίας από υπερένταση: Όταν πατηθεί, σημαίνει ότι έχει ξεκινήσει η λειτουργία προστασίας από υπερβολικό ρεύμα. όταν αναδυθεί, σημαίνει ότι το όργανο έχει ενεργοποιήσει την προστασία υπερέντασης.

8. Ρύθμιση τάσης: Αφού ενεργοποιήσετε τη συσκευή, πρέπει πρώτα να γυρίσετε το πόμολο συνδεξιόστροφα μέχρι το τέλος, πατήστε το κουμπί έναρξης και, στη συνέχεια, προσαρμόστε δεξιόστροφα για να αυξήσετε την υψηλή τάση εξόδου από μικρή σε μεγάλη και προσαρμόστε αριστερόστροφα για να μειώσετε την υψηλή τάση εξόδου από μεγάλη σε μικρή.

9. Διακόπτης τροφοδοσίας: Το "I gear" ενεργοποιεί το διακόπτη τροφοδοσίας AC 220V και το "0 gear" απενεργοποιεί την τροφοδοσία του συστήματος.

10.Η ασφαλειοθήκη: ο χώρος που είναι εγκατεστημένη η ασφάλεια του συστήματος τροφοδοσίας AC 220V.

11. Πρίζα: το τροφοδοτικό λειτουργίας του οργάνου, θύρα σύνδεσης AC 220V.

12. Ρύθμιση ώρας: Ρυθμίστε το χρονικό διάστημα εκφόρτισης.

13. Αμπερόμετρο: ένδειξη του ρεύματος στην πλευρά της υψηλής τάσης.

14. Βολτόμετρο: τάση εξόδου υψηλής τάσης που δείχνει kV μετρητή.

15. Έξοδος υψηλής τάσης (EMP): Όταν χτυπάτε την εκφόρτιση, συνδέστε τη γραμμή εξόδου υψηλής τάσης.

16. Έξοδος υψηλής τάσης (DC): Όταν το DC αντέχει την τάση, συνδέστε τη γραμμή εξόδου υψηλής τάσης.

Λίστα συσκευασίας

Εφαρμογή- Θέση σφάλματος υπόγειου καλωδίου
