XHGG502A2
Περιγραφή

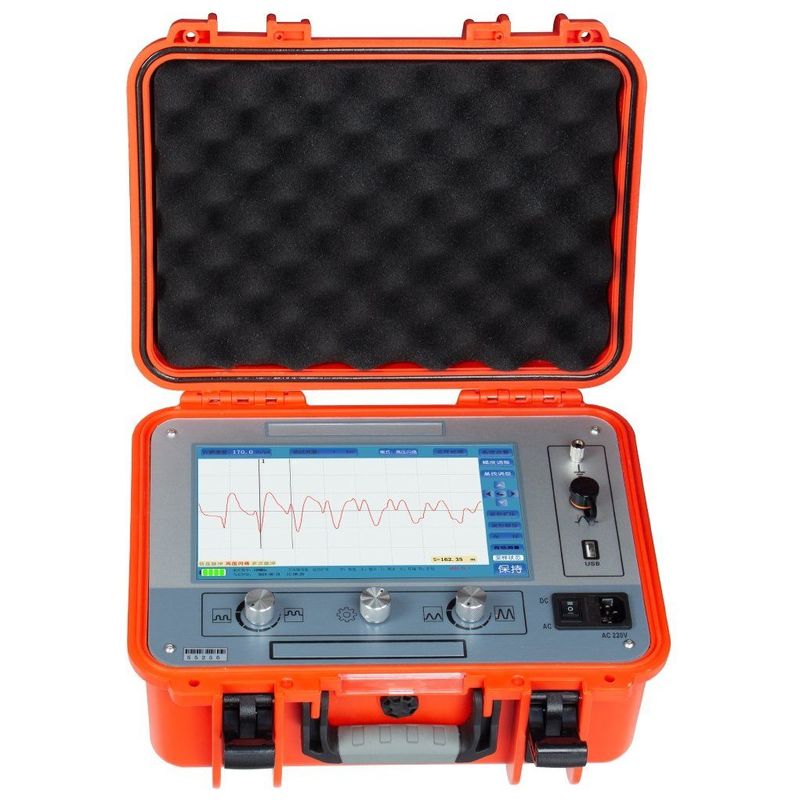

Ο ελεγκτής βλαβών καλωδίων υιοθετεί έναν ενσωματωμένο υπολογιστή αφής 10,1 ιντσών βιομηχανικής κλάσης, μια απλή διεπαφή λογισμικού λειτουργίας, ενσωματωμένα κυκλώματα και συσκευές βιομηχανικής κλάσης και μια ενσωματωμένη μπαταρία ιόντων λιθίου μεγάλης χωρητικότητας, η οποία είναι σταθερή, αξιόπιστη και εύκολη στη χρήση.
Αυτός ο ελεγκτής βλαβών καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης και της απόστασης βλάβης των καλωδίων ρεύματος. Αυτός ο ελεγκτής βλαβών καλωδίων χρησιμοποιεί έναν συνδυασμό σύγχρονης ηλεκτρονικής τεχνολογίας και τεχνολογίας υπολογιστών για την επίτευξη φιλτραρίσματος σήματος, απόκτησης, επεξεργασίας δεδομένων, γραφικής εμφάνισης και γραφικής ανάλυσης. Μέτρηση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης βλάβης καλωδίου.
Αυτός ο ελεγκτής βλαβών καλωδίων είναι κατάλληλος για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων ρεύματος, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φώτων δρόμου και θαμμένων καλωδίων από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροή υψηλής αντίστασης και αναλαμπή υψηλής αντίστασης. Αποτυχία δικτύου. Οι τεχνικές παράμετροι συμμορφώνονται με τις απαιτήσεις "GB/T 18268.1 Απαιτήσεις κατά των παρεμβολών για εξοπλισμό δοκιμών που χρησιμοποιείται σε βιομηχανικούς χώρους", "DL/T 849.1-2019 Γενικοί τεχνικοί όροι για ειδικούς ελεγκτές για εξοπλισμό ισχύος Μέρος 1: Ελεγκτής φλας βλαβών καλωδίων", "JJF1042-2020" "Προδιαγραφές βαθμονόμησης για ελεγκτές βλαβών καλωδίων".
Λειτουργία εργασίας: TDR (παλμός χαμηλής τάσης), Αναλαμπή υψηλής τάσης (ICE (Ρεύμα παλμού)/Αποσύνθεση)
Χαρακτηριστικά
• Έγχρωμη οθόνη αφής TFT 10,1 ιντσών;
• Ενσωματωμένο σύστημα, ασφαλής, σταθερή και απλή λειτουργία εμφάνισης και λειτουργίας;
• Με τη λειτουργία δοκιμής ταχύτητας κύματος καλωδίου, μήκους καλωδίου και απόστασης βλάβης;
• Πλήρως αυτόματη συνεχής δειγματοληψία, λήψη κυματομορφής ανά πάσα στιγμή, έγκαιρη και ακριβής.
• Εξοπλισμένο με αυτόματη ρύθμιση εύρους δοκιμής, αυτόματη ανάλυση κυματομορφής και εμφάνιση της απόστασης δοκιμής.
• Πλήρες αγγλικό μενού, δύο μέθοδοι λειτουργίας αφής και κωδικοποιημένων κουμπιών, απλό, γρήγορο και αξιόπιστο.
• Εξοπλισμένο με τεχνολογία δοκιμών μεθόδου παλμού χαμηλής τάσης, μεθόδου αναλαμπής υψηλής τάσης, η εμφάνιση κυματομορφής είναι ομαλή και εύκολη στην ερμηνεία.
• Το όργανο έχει ισχυρές δυνατότητες επεξεργασίας δεδομένων, καθιστώντας το βολικό για τους χρήστες να διαχειρίζονται και να αρχειοθετούν αρχεία κυματομορφής.
• Έχει μια τεράστια λειτουργία αποθήκευσης κυματομορφής δοκιμής: οι κυματομορφές που δοκιμάζονται στον ιστότοπο μπορούν να αποθηκευτούν εύκολα στο όργανο με τη σειρά που καθορίζεται από την κινεζική ονομασία για ανάκληση και παρατήρηση ανά πάσα στιγμή. μπορεί να αποθηκεύσει περισσότερες από 8.000 εγγραφές παλμών χαμηλής τάσης και κυματομορφών αναλαμπής υψηλής τάσης και πολλαπλοί παλμοί Περισσότερες από 250 εγγραφές κυματομορφής μπορούν να καταγραφούν και τα αρχεία κυματομορφής μπορούν να εισαχθούν σε λογισμικό υπολογιστή για διαχείριση και ανάλυση χρησιμοποιώντας επικοινωνία USB.
• Εξαιρετικά υψηλή φωτεινότητα, η φωτεινότητα οπίσθιου φωτισμού LED φτάνει τα 280nit, ανάλυση 1024*600, βολικό για περιβάλλοντα που εκτίθενται σε άμεσο ηλιακό φως κατά τη λειτουργία.
Τεχνική προδιαγραφή
| Συχνότητα δειγματοληψίας |
80MHz |
| Πλάτος παλμού χαμηλής τάσης |
100V±15% |
| Εύρος εύρεσης |
≥65km |
| Εύρος δοκιμήςe |
300m/1km/5km/25km/65km |
| Πλάτος παλμού |
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| Ελάχιστη ανάλυση |
0.1m |
| Τυφλή περιοχή δοκιμής |
≤20m |
| Σφάλμα μέτρησης |
≤±(0.5%×L+1m), L είναι το μήκος του καλωδίου |
| Λειτουργία τροφοδοσίας |
φόρτιση AC110V~240V, 50Hz/60Hz |
| Όγκος και βάρος |
L358mm×W284mm×H168mm-4.7kg |
| Συνθήκες εργασίας |
Θερμοκρασία -20ºC~+65ºC, σχετική υγρασία 90%, ατμοσφαιρική πίεση 750±30mmHg |
Λίστα συσκευασίας
XHDD503B
Εισαγωγή Ο εντοπιστής βλαβών καλωδίων XHDD503B χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου βλάβης του καλωδίου ρεύματος. Η ηλεκτρονική αναλαμπή δημιουργείται από τη γεννήτρια εκκένωσης κρούσης, παραλαμβάνεται και ενισχύεται από την αντίστοιχη ανιχνευτή και η ακριβής θέση του σημείου βλάβης προσδιορίζεται με ακουστική και οπτική κρίση. Είναι μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου βλάβης του καλωδίου εντός του εύρους χονδροειδούς μέτρησης και συλλέγει τη χρονική διαφορά ακουστικού και μαγνητικού πεδίου. Ενσωματώνει τεχνολογία τοποθέτησης, δοκιμές με βοήθεια διαδρομής και άλλες τεχνολογίες, παρέχοντας πολλαπλές λειτουργίες δοκιμής και πλούσιες και ποικίλες πληροφορίες προτροπής για την αποτελεσματική και ακριβή ολοκλήρωση της τοποθεσίας βλάβης του καλωδίου.
Τεχνικοί δείκτες
| Ακουστικόςic-μαγνητική λειτουργία σταθερού σημείου συγχρονισμού |
| Ακουστικόςic-μαγνητική λειτουργία σταθερού σημείου συγχρονισμού |
Κανάλι ήχου |
α) Εύρος ζώνης
Όλα τα περάσματα: 100Hz~1500Hz.
Χαμηλό πέρασμα: 100Hz~400Hz.
Qualcomm: 150Hz~1500Hz.
Πέρασμα ζώνης: 200Hz~600Hz.
β) Μέγιστο σήμα κέρδος: >=100dB.
γ) Ακρίβεια σταθερού σημείου: 0,1m. |
| Κανάλι μαγνητικού πεδίου |
Μέγιστο κέρδος σήματος: >=100db |
| Λειτουργία τοποθέτησης χρόνου διέλευσης ακουστικού-μαγνητικού πεδίου: εμφάνιση κυματομορφής, εμφάνιση χρόνου διέλευσης ακουστικού και μαγνητικού πεδίου. |
| Κέρδος σήματος: ρυθμιζόμενο από 1 έως 8 επίπεδα. |
| Κανάλι μαγνητικού πεδίου: ρυθμιζόμενο από 1 έως 8 επίπεδα |
| Η γραφική παράσταση έντασης ηχητικού σήματος υποδεικνύει και το κατώφλι ενεργοποίησης ήχου (0 έως 99 επίπεδα) είναι ρυθμιζόμενο. |
| Η ένταση του ηλεκτρομαγνητικού σήματος υποδεικνύεται με ένα γράφημα ράβδων, το κατώφλι ενεργοποίησης μαγνητικού πεδίου (0 έως 99 επίπεδα) είναι ρυθμιζόμενο και έχει μια λειτουργία προτροπής ενεργοποίησης μαγνητικού πεδίου. |
| Ένδειξη γραφήματος ράβδων έντασης ηλεκτρομαγνητικού σήματος, ρυθμιζόμενο κατώφλι ενεργοποίησης μαγνητικού πεδίου, με λειτουργία προτροπής ενεργοποίησης μαγνητικού πεδίου. |
| Λειτουργία τοποθέτησης χρονικής διαφοράς ακουστικού-μαγνητικού πεδίου: εμφάνιση κυματομορφής, η μέγιστη χρονική διαφορά ακουστικού-μαγνητικού πεδίου είναι 80ms, η οποία μπορεί να υπολογιστεί αυτόματα και να αναλυθεί χειροκίνητα. μπορεί να καταγράψει την τελευταία χρονική διαφορά ακουστικού-μαγνητικού πεδίου. |
| Παροχή ηλεκτρικού ρεύματος: |
α) Μπαταρία: ενσωματωμένη μπαταρία ιόντων λιθίου, τάση 8,4V, χωρητικότητα 2,4Ah
β) Χρόνος χρήσης: συνεχής χρόνος χρήσης > 8 ώρες;
γ) Φορτιστής: είσοδος AC220V±10%, 50Hz; ονομαστική έξοδος 8,4V, 1A
δ) Χρόνος φόρτισης:<3 ώρες. |
| Λειτουργία οθόνης: έγχρωμη LCD 5 ιντσών, ανάλυση 854*480, με λειτουργία αφής. |
| Θερμοκρασία περιβάλλοντος λειτουργίας: -20°C-65°C, υγρασία ≤90% RH, υψόμετρο<4500m. |
