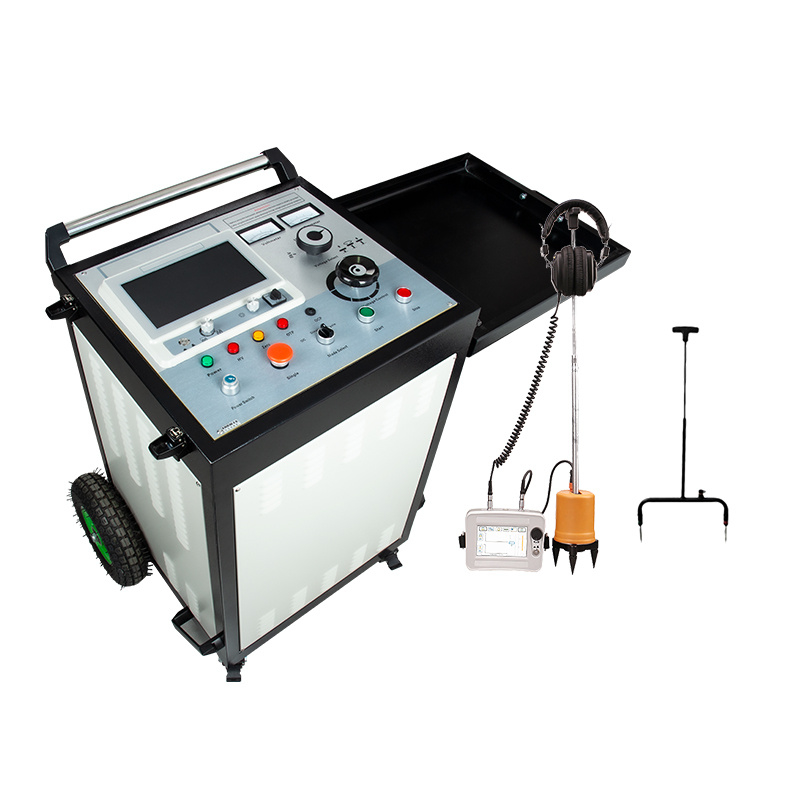

Φορητή μονάδα ανοιχτής χρήσης με τέσσερις τροχούς, IP43
Πολύ εύκολο να χρησιμοποιήσετε το "turn&click" single
διεπαφή περιστρεφόμενου χειροπέδου
Ενέργεια υπερτάσης/επιταγής 2,048
Δοκιμασία/επιτάχυνση/επιτάχυνση συνεχούς ρεύματος Joule έως 32 kV, καύση έως 32 kV Δυνατότητα εργασίας 2000VA Μέθοδοι μετατόπισης: ARC Multishot, ICE και DECAYπαλμός χαμηλής τάσης Ενσωματωμένα κυκλώματα ασφαλείας για την παρακολούθηση της σύνδεσης γης (F-Ohm) και την παρακολούθηση του δυναμικού αφής (F-Voltage)
Ειδικότητα
• 10,1 ιντσών πλήρως έγχρωμη οθόνη αφής TFT·
• Ενσωματωμένο σύστημα, ασφαλή, σταθερή, απλή απεικόνιση και λειτουργία
• με τη λειτουργία της δοκιμής της ταχύτητας κύματος καλωδίου, του μήκους καλωδίου και της απόστασης σφάλματος·
• Πλήρως αυτόματη συνεχής δειγματοληψία, συλλογή μορφής κύματος ανά πάσα στιγμή, έγκαιρη και ακριβής.
• Με αυτόματη ρύθμιση εύρους δοκιμής, αυτόματη ανάλυση μορφής κύματος και προβολή της απόστασης δοκιμής.
• Πλήρες κινεζικό μενού, πλήκτρο αφής και κωδικοποίησης δύο τρόποι λειτουργίας, απλό, γρήγορο και αξιόπιστο.
• Με τη μέθοδο χαμηλής τάσης με παλμούς, με τη μέθοδο υψηλής τάσης flashover, με τη μέθοδο πολλαπλών παλμών (8 φορές) τεχνολογία δοκιμής, η εμφάνιση της μορφής κύματος είναι ομαλή και εύκολη στην ανάγνωση.
• Όταν χρησιμοποιείται η μέθοδος πολλαπλών παλμών, χρησιμοποιείται με σύνδεσμο παλμών για την εμφάνιση 8 ομάδων συγκρίσεων κυματομορφών υψηλής και χαμηλής τάσης, η οποία είναι βολική για την αυτόματη απόσταση δοκιμής,χειροκίνητη ανάλυση και μέτρηση απόστασης.
• Το όργανο διαθέτει ισχυρές δυνατότητες επεξεργασίας δεδομένων, οι οποίες είναι βολικές για τους χρήστες να διαχειρίζονται και να αρχειοθετούν αρχεία κυμάτων.
• Διαθέτει τεράστια λειτουργία αποθήκευσης κυματομορφών δοκιμής: οι κυματομορφές που δοκιμάστηκαν επί τόπου μπορούν να αποθηκευτούν βολικά στο όργανο με την σειρά που καθορίζεται από τους κανονισμούς ονομασίας της Κίνας,ώστε να μπορούν να καλούνται για παρατήρηση και ανάλυση ανά πάσα στιγμή.Μπορεί να αποθηκεύσει περισσότερα από 8.000 αρχεία με μορφές κυμάτων χαμηλής τάσης και υψηλής τάσης και περισσότερα από 250 αρχεία με πολλαπλές μορφές κυμάτων.Τα αρχεία κύματος μπορούν να εισαχθούν στο λογισμικό υπολογιστή για διαχείριση και ανάλυση χρησιμοποιώντας την επικοινωνία USB.
• Υπερ-υψηλή φωτεινότητα, φωτεινότητα φώτων LED μέχρι 280nit, ανάλυση 1024*600, εύκολη στη λειτουργία με άμεσο ηλιακό φως.
• Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, υποστηρίζει την ταχεία φόρτιση και μπορεί να δοκιμαστεί σε περιβάλλον χωρίς παροχή ρεύματος.
Τεχνικές παραμέτρους
| Γενικά χαρακτηριστικά |
| Φορητό σύστημα εντοπισμού σφαλμάτων καλωδίων |
| Γραφική διεπαφή |
Γραφική διεπαφή, πιο διαισθητική και εύκολη στη λειτουργία. |
| Λειτουργία |
Γυρίστε και κάντε κλικ σε ένα μόνο κουμπί (κατευθυντήρα jog) στην μονάδα ελέγχου |
| Διαχείριση δεδομένων |
Γενική βάση δεδομένων |
| Συγχρονισμός δεδομένων |
Παγκόσμιο σειριακό λεωφορείο |
| Μονάδα ελέγχου |
| Εμφάνιση |
Πίνακας χρώματος TFT βιομηχανικής ποιότητας με φως LED |
| Αντιφωτισμός |
να έχουν |
| Πολλαπλές επαφές |
να έχουν |
| LCDμέγεθος |
10" |
| Αναλογία όψεων |
16:9 |
| Απόφαση |
1024x768 Full HD |
| Φωτεινότητα |
450 cd/m2 |
| Ασφάλεια |
| Προσαρμοστικότητα |
Συμμόρφωση CE: EN 61010, EN 50191,VDE 0104,VDE 015,DGUV 203-034 ((BGI 891) |
| Συσκευές εκφόρτωσης και γείωσης |
72 kJ, ισοδύναμη με την ενέργεια που αποθηκεύεται σε πυκνωτή 10μF φορτισμένο με ταχεία φόρτιση 120kV συνεχούς ρεύματος: σταθερό χρόνου εκφόρτισης < 1 δευτερόλεπτο |
| Κατάσταση συστήματος |
Παρακολούθηση και ένδειξη σε πραγματικό χρόνο |
| Εσωτερικά ασφαλής |
Γη αμέσως όταν υπάρχει διακοπή ρεύματος |
| Κλειδώματα ασφαλείας F-U |
Παρακολούθηση της σύνδεσης τάσης λειτουργίας (κύκλωμα υψηλής τάσης) |
| Κλειδώματα ασφαλείας F-Ohm |
Παρακολούθηση της λειτουργικής συνδέσεως γης (κύκλωμα υψηλής τάσης) |
| Χαρακτηριστικά ασφαλείας |
Προσωρινό πάνελ: διακόπτης ενεργοποίησης/αποσύνδεσης, διακόπτη κλειδώματος, διακόπτη έκτακτης ανάγκης, δείκτη υπολειμματικής πίεσης, διακόπτη υψηλής τάσης· Μονάδα ελέγχου: Κεφαλάκι |
| Εξοπλισμός ασφαλείας |
Δείκτης κατάστασης γείωσης συστήματος, διάταξη προστασίας της εισόδου ισχύος, παρακολούθηση δωματίου υψηλής τάσης μέσω επαφής με την πόρτα, εξωτερική διάταξη ασφαλείας |
| Παρακολούθηση της ισχύος εισόδου |
Προστασία κατά της υπέρτασης, προστασία κατά της υπέρτασης, συσκευή υπολειμματικού ρεύματος (RCD) |
| Ορισμός της καλωδίωσης |
Υπάρχει ένα κεντρικό κέντρο μέσα στο σύστημα. |
Λειτουργία συστήματος
1Χρησιμοποιήστε συνεχές ρεύμα ή παλμό υψηλής τάσης για να κάνετε το σημείο σφάλματος του καλωδίου να αναβοσβήνει και να εκφορτωθεί
2Χρησιμοποιήστε την αρχή της αντανάκλασης κυμάτων ταξιδιού για να κάνετε μια αγγική μέτρηση όλων των τύπων κυριότερων σφαλμάτων μόνωσης καλωδίων
3Χρησιμοποιήστε τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για να κάνετε μια ακριβή μέτρηση όλων των τύπων καλωδίων κύριας μόνωσης λάθη
Εγώ, γεννήτρια υψηλής τάσης.
| Τρόπος εξόδου |
Συνεχής ρεύμα, μονό κύκλο |
| Τεχνική ένταση |
0-8kV,0-16 kV,0-32 kV |
| Ενσωματωμένος πυκνωτής |
64 uF, 16 uF, 4 uF |
| Ενέργεια εκφόρτωσης |
2048J@ κάθε επίπεδο τάσης |
| Δύναμη πρόσκρουσης |
2000VA |
| Δυνατότητα σφυγμού |
Αυτόματη πρόσκρουση για περίπου6δευτερόλεπτα, χειροκίνητη πρόσκρουση για οποιοδήποτε χρόνο ελέγχου |
| Εναλλακτικός διακόπτης επιπέδων τάσης υπερβολικής τάσης |
Εγχειρίδιο |
| Τύπος ρύθμισης τάσης |
Συνεχή |
| Ενδείξεις |
Μετρητής πλευρικής τάσης υψηλής τάσης, ένδειξη τάσης εξόδου και τρέχουσα σε πραγματικό χρόνο |
| Διακόπτης λειτουργικών συνθηκών |
Εγχειρίδιο |
| Σύνδεσμος |
Ενσωματωμένο κουτί δειγματοληψίας πολλαπλών παλμών |
| Ασφαλής προστασία |
Με λειτουργία προστασίας μηδενικής εκκίνησης, ασφαλή και αξιόπιστη |
| Απαλλαγή |
Μοναδικό υψηλής τάσης μέτρηση σχεδιασμό, στην κατάσταση στάσης αυτόματα θα εκφορτώσει την εσωτερική χωρητικότητα της συσκευής |
| Εργασιακή ισχύς |
Εναλλακτικός ρεύμα 220V±15%,50Hz±2Hz(60Hz) |
| Δύναμος αντέχει στις δοκιμές τάσης |
Ρυθμιστή τάση εξόδου και εύρος δεικτών 0-32kV, περιοχή ένδειξης ισχύος εξόδου 0-20A |
| ρεύμα καύσης |
Προετοιμασία σφάλματος (καύση) με ρεύμα έως
60 mA @ 32 kV, 120 mA @ 16 kV, 240 mA @ 8 kV |
| Ασφάλεια |
Προστασία από υπερτάσεις, υπερτάσεις, υπερθέρμανση.
Αυτόματη εκφόρτιση μετά τη λειτουργία |
| Αξιολόγηση προστασίας |
Μη χαμηλότερος από IP54 |
| Μέγεθος(μμ) |
534L × 444W × 805H mm |
| Συνολικό βάρος |
Μέγιστο 130 kg |
| ΙΙ,Τοποθετητής ελαττωμάτων καλωδίων TDRII,τοποθετητής ελαττωμάτων καλωδίων TDR |
| Μέθοδος δοκιμής |
Παλμός χαμηλής τάσης, ρεύμα παλμού, τάση παλμού, ARC πολλαπλά παλμό |
| Ποσοστό δειγματοληψίας |
1MHz~400MHz |
| Έκδοση παλμού |
Μονοπολικό |
| Άμβλεια παλμού |
300V |
| πλάτος παλμού |
0.15 μmS/0.30 μmS/0.60 μmS/1,20 μmS/2,4 μmS/5,0 μmS/7,5 μmS/10 μmS |
| Πεδίο μέτρησης |
≥120χλμ |
| Πεδίο μέτρησης |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| Ελάχιστη ανάλυση |
00,07m |
| Λάθος μέτρησης |
≤ ± 0,5% × L+1m),Lείναι το μήκος του καλωδίου |
| Βελτίωση σήματος |
0...100%,ρυθμιζόμενο |
| Ταχύτητα διάδοσης |
10...999,9m/μs |
| Αντίσταση εξόδου |
Αυτόματη αντιστοιχία |
| Τρίγκερ |
Αυτοματοποιημένη συνεχής |
| Ανάλυση αποτελεσμάτων |
Αυτόματη μέτρηση απόστασης σφάλματος |
| Συνθήκες εργασίας |
θερμοκρασία -25oC~+65oC, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg |
| ΙΙΙ.Ακουστικός και μαγνητικός δείκτης σφάλματος συγχρονισμένου καλωδίου |
| Τρόπος τοποθέτησης |
Κανονική λειτουργία, ενισχυμένη λειτουργία, λειτουργία μείωσης θορύβου, προσαρμοσμένη λειτουργία (ms, μορφή κύματος) |
| Μέθοδος τοποθέτησης |
Η μέθοδος έξυπνης διαφοράς χρόνου, η μέθοδος τάσης σταδίου, η μέθοδος ηλεκτρομαγνητικής επιθεώρησης, η μέθοδος ακουστικής μέτρησης |
| Ακριβότητα θέσης |
Σταθερό σημείο: 0,1m, Δρόμος: 0,1m, Στάδιο τάσης: 0,1m |
| Εμφάνιση |
TFT υπεραπλανή 5 ιντσών, 800×480 αληθινό χρώμα |
| Γλώσσα |
Η γραφική γλώσσα είναι πιο διαισθητική. |
| Κέρδος |
120dB, πλήρως αυτόματη ρύθμιση, μπορεί επίσης να ρυθμιστεί χειροκίνητα |
| Περιοχή συχνοτήτων |
100~1600Hz |
| Δυναμικό εύρος |
0~112dB ((16 ταχύτητες) |
| Σύγχρονη σκανδάλη |
Ακουστική πλήρως αυτόματη συγχρονισμένη σκανδάλη· πλήρως αυτόματη συγχρονισμένη σκανδάλη με μαγνητικό πεδίο |
| Πεδίο ανίχνευσης |
0.00~99.99ms, 75mV~75V |
| Έλεγχος |
Αυτόματη σιωπηλή, πλήρως ψηφιακή μεταλλική έξυπνη σφαίρα |
| Ακουστικά |
350Ω ισχυρή τεχνολογία μείωσης θορύβου και αντι-διαταραχής |
| Εργασιακή ισχύς |
4*18650 Τυπική μπαταρία λιθίου |
| Εργασιακές ώρες |
Περισσότερες από 8 ώρες |
| Θερμοκρασία περιβάλλοντος |
-25~65°C, σχετική υγρασία: ≤90% |
| Βάρος |
Διοικητής 0,6kg, αισθητήρας 1,4kg |
| Υδατοασφαλής |
IP65 |
V Δοκιμαστικά καλώδια
| (Σημείωση: Λόγω της ύπαρξης 35Κύκλοι υψηλής τάσης kV κατασκευάζονται με ειδικά καλώδια υψηλής τάσης και πρέπει να φυλάσσονται μακριά από το χώρο κατά τη διάρκεια της λειτουργίας.) |
| Υψηλής τάσης καλώδιο εξόδου |
καλώδιο πυρήνα 2,5 mm2 κόκκινο, αντέχει τάση 50kV DC, με στρώμα προστασίας, εξωτερική διάμετρος 14 mm, μήκοςμπορεί να προσαρμοστεί σύμφωνα με τον πελάτη'Οι απαιτήσεις, συμπεριλαμβανομένης της εγκατάστασης μεγάλου τροχού.Το πρότυπο μήκος του καλωδίου εξόδου HV είναι 5 μέτρα. |
| Δικτύωμα γης |
γείωση 3 στήλων - κύριος πυρήνας 16mm2 διαφανές χρώμα, κλαδί 2,5mm2, μήκοςμπορεί να προσαρμοστεί σύμφωνα με τον πελάτη'Οι απαιτήσεις,Ισυμπεριλαμβανομένης της εγκατάστασης μικρού τροχού.Το κανονικό μήκος του καλωδίου εδάφους είναι 5 μέτρα. |
Μεθόδους μεταφοράς ARC Multishot:Η μέθοδος αντανάκλασης τόξου επικαλύπτει και συγκρίνει ένα ίχνος αναφοράς χαμηλής τάσης και ένα ίχνος σφάλματος υψηλής τάσης που συλλέγεται μέσω εκφόρτισης πυκνωτή μέσω ενός επαγωγικού φίλτρου (τύπου τροχιάς).
8 συγκριτικές μετρήσεις ανά βολή ARM εμφανίζονται (συνάρτηση Multi-Shot) και τα αποτελέσματα αξιολογούνται αυτόματα.η μέθοδος Impulse Current ή Surge Pulse μετρά το τρέχον συστατικό του ταξιδιωτικού κύματοςΗ τεχνική αυτή είναι κατάλληλη για μακρά καλώδια και καλώδια PILC.
DECAY: Μετά την ανάφλεξη από βλάβη μέσω πηγής HV DC, η μέθοδος DECAY μετρά το στοιχείο τάσης του κύματος ταξιδιού.Διάταξη της τάσης διακοπής.
IFL: Ενδιάμεση εντοπισμός σφαλμάτων, για να βρεθούν διαλείπουσες αστοχίες με προσωρινά μεταβαλλόμενα χαρακτηριστικά όπως συχνά συμβαίνουν στα συστήματα οδικού φωτισμού.
V Δοκιμαστικά καλώδια
V Δοκιμαστικά καλώδια
Εγώ...Υψηλό.γεννήτρια υπερτάσεων
Εγώ...Υψηλό.γεννήτρια υπερέκτασης
