🎯 Εφαρμογή Στόχος: Εξειδικευμένο για ομάδες ανάλυσης βλάβης μετασχηματιστών, μηχανικούς έρευνας μετά από συμβάντα και επαγγελματίες αξιολόγησης ζημιών ασφαλιστικών εταιρειών που απαιτούν επιστημονικά αυστηρά στοιχεία κατάστασης περιέλιξης. Διαφορετικό από τους συνήθεις ελεγκτές συντήρησης, το XHBX1501 δίνει έμφαση στην ανάλυση διπλής σύγκρισης (οριζόντια σύγκριση φάσεων Α-Β-Γ + διαχρονική τάση πριν/μετά), τη συμμόρφωση με το DL/T911-2004 για έγκυρες αναφορές και την αυτόματη δημιουργία εγγράφων Word — παρέχοντας διαγνωστικά συμπεράσματα αποδεκτά στο δικαστήριο για αξιώσεις εγγύησης, ασφαλιστικές αξιολογήσεις και προσδιορισμό της ρίζας του προβλήματος της βλάβης.

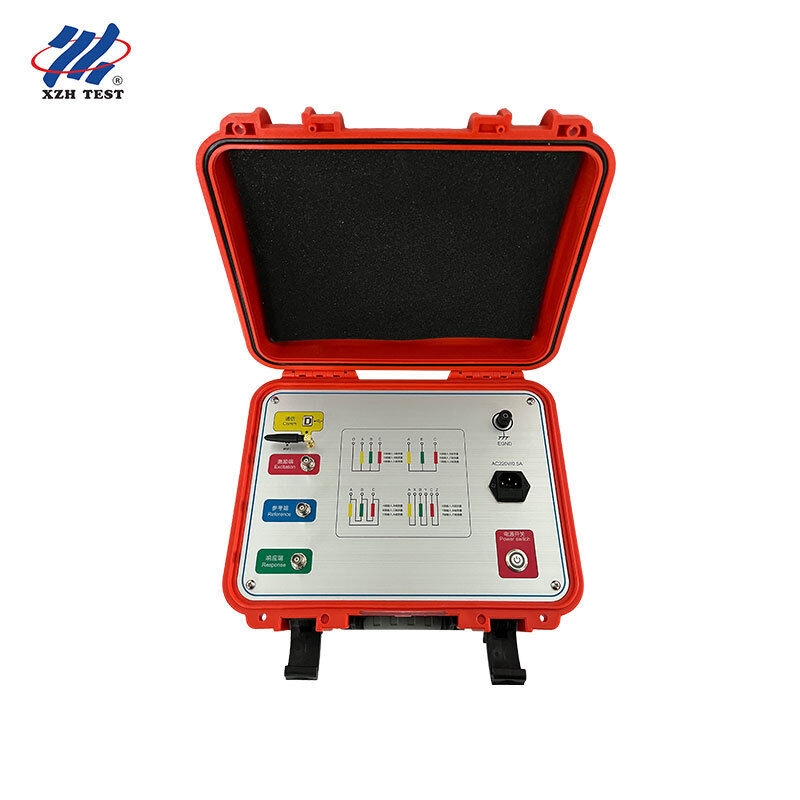

XHBX1501 Ελεγκτής Παραμόρφωσης Περιέλιξης Μετασχηματιστή — Τεχνολογία FRA
Ο ελεγκτής παραμόρφωσης περιέλιξης μετασχηματιστή XHBX1501 χρησιμοποιεί προηγμένη τεχνολογία Ανάλυσης Απόκρισης Συχνότητας (FRA) για ακριβή διάγνωση εσωτερικών βλαβών μετασχηματιστή. Μετρώντας χαρακτηριστικές παραμέτρους των περιελίξεων του μετασχηματιστή σε διαφορετικούς τομείς συχνοτήτων, αυτό το όργανο ποσοτικοποιεί τις αλλαγές απόκρισης για να προσδιορίσει τη σοβαρότητα της παραμόρφωσης της περιέλιξης. Το σύστημα παρέχει σαφή διαγνωστικά δεδομένα για να αξιολογήσει εάν οι μετασχηματιστές απαιτούν συντήρηση ή ανακατασκευή — παρέχοντας την αποδεικτική αυστηρότητα που απαιτείται για έρευνες βλαβών και ασφαλιστικές αξιολογήσεις.
Διαγνωστική Τεχνολογία
Το XHBX1501 χρησιμοποιεί τεχνολογία σάρωσης συχνότητας υψηλής ταχύτητας DDS (Direct Digital Synthesis) για ακριβή διάγνωση βλαβών σε εύρος σάρωσης 100Hz–2MHz. Ένα σύστημα δειγματοληψίας A/D υψηλής ταχύτητας διπλού καναλιού 16-bit καταγράφει ταυτόχρονα δεδομένα πλάτους και φάσης, επιτρέποντας την αναγνώριση:
Παραμόρφωση συστροφής και διόγκωσης περιέλιξης
Μετατόπιση και κλίση πηνίου
Παραμόρφωση βραχυκυκλώματος μεταξύ σπειρών
Βλάβες βραχυκυκλώματος επαφής φάσης προς φάση
Βασικά Χαρακτηριστικά
Διπλές Λειτουργίες Σάρωσης: Τα συστήματα μέτρησης γραμμικής σάρωσης συχνότητας και τμηματικής σάρωσης παρέχουν ευέλικτες διαμορφώσεις δοκιμών βελτιστοποιημένες για διαφορετικά μεγέθη μετασχηματιστών και στόχους έρευνας.
Ευέλικτη Δημιουργία Δεικτών Συχνότητας: Υποστηρίζει τόσο γραμμική όσο και λογαριθμική δημιουργία δεικτών συχνότητας για να ταιριάζει με συγκεκριμένες διαγνωστικές απαιτήσεις και ανάγκες συμμόρφωσης με πρότυπα.
Ανάλυση Διπλής Σύγκρισης: Η οριζόντια σύγκριση αξιολογεί την ομοιότητα των φάσεων Α-Β-Γ για τον εντοπισμό ασύμμετρων προτύπων παραμόρφωσης. Η διαχρονική σύγκριση επικαλύπτει τις τρέχουσες μετρήσεις με ιστορικά δεδομένα αναφοράς για την ανίχνευση προοδευτικής υποβάθμισης με την πάροδο του χρόνου.
Μικροεπεξεργαστής Υψηλής Ταχύτητας: Η ανώτερη ενσωμάτωση με επεξεργασία επί του σκάφους προσφέρει ταχύτητες δοκιμών 1–2 λεπτών ανά φάση, επιτρέποντας ολοκληρωμένη ανάλυση τριών φάσεων εντός μίας επίσκεψης στο χώρο.
Διπλή Επικοινωνία: Θύρα USB για απευθείας σύνδεση με υπολογιστή και προαιρετικό ασύρματο Bluetooth για απομακρυσμένη λειτουργία και μεταφορά δεδομένων σε επικίνδυνες ή δυσπρόσιτες εγκαταστάσεις μετασχηματιστών.
Αυτόματη Δημιουργία Αναφορών: Το λογισμικό μεταγλωττίζει αυτόματα τα δεδομένα δοκιμών, τις καμπύλες σύγκρισης και τα διαγνωστικά συμπεράσματα σε ένα μορφοποιημένο έγγραφο Word — έτοιμο για συμπερίληψη σε αναφορές έρευνας βλαβών, υποβολές ασφαλιστικών απαιτήσεων και τεκμηρίωση εγγύησης.
Συμμόρφωση με DL/T911-2004: Πλήρης συμμόρφωση με το κινεζικό πρότυπο της βιομηχανίας ηλεκτρικής ενέργειας για την ανάλυση απόκρισης συχνότητας σε μετασχηματιστές ισχύος, διασφαλίζοντας τη ρυθμιστική αποδοχή των διαγνωστικών ευρημάτων.
Τεχνικές Προδιαγραφές
| Εύρος Συχνότητας Σάρωσης |
100Hz – 2MHz |
| Εύρος Μέτρησης Πλάτους |
-100dB – 20dB |
| Ακρίβεια Συχνότητας Σάρωσης |
0.005% |
| Αντίσταση Εξόδου Σήματος |
50Ω |
| Αντίσταση Εισόδου Σήματος |
1MΩ |
| Πλάτος Εξόδου Σήματος |
±10V Peak (Ρυθμιζόμενο από Λογισμικό) |
| Δειγματοληψία A/D |
Διπλού Καναλιού 16-Bit Υψηλής Ταχύτητας |
| Ταχύτητα Δοκιμής |
1–2 Λεπτά ανά Περιέλιξη Φάσης |
| Επικοινωνία |
USB + Προαιρετικό Ασύρματο Bluetooth |
| Διαστάσεις |
310 × 400 × 330 mm (Θήκη Αλουμινίου) |
| Πρότυπο Συμμόρφωσης |
DL/T911-2004 |
Συχνές Ερωτήσεις
Ε1: Πώς η δοκιμή παραμόρφωσης περιέλιξης βάσει FRA υποστηρίζει τις ερευνητικές αναφορές βλαβών;
Η Ανάλυση Απόκρισης Συχνότητας δημιουργεί ένα μοναδικό ηλεκτρικό αποτύπωμα κάθε περιέλιξης μετασχηματιστή. Μετά από ένα συμβάν βλάβης — είτε από δυνάμεις βραχυκυκλώματος, ζημιά κατά τη μεταφορά ή κατασκευαστικά ελαττώματα — το XHBX1501 συγκρίνει την απόκριση συχνότητας μετά το συμβάν με καμπύλες αναφοράς ή καμπύλες συγγενών μονάδων για να προσδιορίσει ποιες περιελίξεις υπέστησαν παραμόρφωση, τη σοβαρότητα της μετατόπισης και εάν το πρότυπο ζημιάς είναι σύμφωνο με τον δηλωμένο μηχανισμό βλάβης. Η μεθοδολογία διπλής σύγκρισης (οριζόντια σύγκριση φάσεων Α-Β-Γ + διαχρονική πριν/μετά) παρέχει αντικειμενικά, ποσοτικοποιήσιμα στοιχεία κατάλληλα για ανάλυση ρίζας αιτίας, τεκμηρίωση ασφαλιστικών απαιτήσεων και επίλυση διαφορών εγγύησης.
Ε2: Τι είδη ελαττωμάτων περιέλιξης μπορεί να εντοπίσει το XHBX1501;
Η τεχνολογία σάρωσης συχνότητας υψηλής ταχύτητας DDS ανιχνεύει τέσσερις κύριες κατηγορίες παραμόρφωσης: (1) Συστροφή και διόγκωση περιέλιξης — ακτινική παραμόρφωση που προκαλείται συνήθως από ηλεκτρομαγνητικές δυνάμεις κατά τη διάρκεια συμβάντων διαρροής βραχυκυκλώματος. (2) Μετατόπιση και κλίση πηνίου — αξονική κίνηση που συχνά προκύπτει από κρούσεις κατά τη μεταφορά ή σεισμικά γεγονότα. (3) Παραμόρφωση βραχυκυκλώματος μεταξύ σπειρών — τοπική αστοχία μόνωσης μεταξύ γειτονικών σπειρών. και (4) Βραχυκυκλώματα επαφής φάσης προς φάση. Κάθε τύπος βλάβης παράγει διακριτές υπογραφές απόκρισης συχνότητας που το λογισμικό ανάλυσης συσχετίζει με γνωστά πρότυπα βλάβης για γρήγορη διάγνωση.
Ε3: Μπορούν οι αναφορές δοκιμών που παράγονται από το όργανο να χρησιμοποιηθούν ως αποδεικτικά στοιχεία σε ασφαλιστικές ή εγγυητικές απαιτήσεις;
Ναι. Το XHBX1501 συμμορφώνεται πλήρως με το DL/T911-2004, το κινεζικό πρότυπο της βιομηχανίας ηλεκτρικής ενέργειας για την ανάλυση απόκρισης συχνότητας σε μετασχηματιστές ισχύος. Η λειτουργία αυτόματης δημιουργίας αναφορών σε Word μεταγλωττίζει ακατέργαστα δεδομένα μέτρησης, καμπύλες απόκρισης συχνότητας, επικαλύψεις οριζόντιας και διαχρονικής σύγκρισης και διαγνωστικά συμπεράσματα σε ένα ενιαίο μορφοποιημένο έγγραφο. Όταν συνδυάζονται με την κατάλληλη τεκμηρίωση αλυσίδας φύλαξης και αρχεία βαθμονόμησης, αυτές οι αναφορές παρέχουν επιστημονικά υπερασπίσιμα στοιχεία αποδεκτά από ασφαλιστικούς εκτιμητές, διαχειριστές εγγυήσεων και επιτροπές διαιτησίας για απαιτήσεις βλάβης μετασχηματιστών.
Ε4: Ποια είναι η διαφορά μεταξύ της ανάλυσης οριζόντιας και διαχρονικής σύγκρισης;
Η οριζόντια σύγκριση αξιολογεί την ομοιότητα της απόκρισης συχνότητας μεταξύ των τριών φάσεων (Α, Β, Γ) του ίδιου μετασχηματιστή. Δεδομένου ότι και οι τρεις φάσεις μοιράζονται πανομοιότυπα χαρακτηριστικά σχεδιασμού και κατασκευής, σημαντικές αποκλίσεις στην καμπύλη απόκρισης μιας φάσης υποδεικνύουν τοπική παραμόρφωση σε αυτή τη συγκεκριμένη περιέλιξη. Η διαχρονική σύγκριση επικαλύπτει την τρέχουσα μέτρηση με ιστορικά δεδομένα αναφοράς από τον ίδιο μετασχηματιστή — συνήθως την εργοστασιακή δοκιμή ή μια προηγούμενη μέτρηση πεδίου. Οι προοδευτικές αποκλίσεις στη διαχρονική σύγκριση αποκαλύπτουν σταδιακή υποβάθμιση της περιέλιξης με την πάροδο του χρόνου, ενώ οι ξαφνικές αλλαγές υποδηλώνουν ζημιά που προκλήθηκε από συμβάν. Η χρήση και των δύο μεθόδων μαζί παρέχει την πιο ολοκληρωμένη διαγνωστική εικόνα.
Ε5: Τι επιλογές συνδεσιμότητας είναι διαθέσιμες για χρήση στο πεδίο και στο εργαστήριο;
Το XHBX1501 προσφέρει διπλές διεπαφές επικοινωνίας: μια τυπική θύρα USB για απευθείας σύνδεση με φορητό υπολογιστή ή tablet βασισμένο σε Windows που εκτελεί το λογισμικό ανάλυσης, και προαιρετικό ασύρματο Bluetooth για απομακρυσμένη λειτουργία. Η συνδεσιμότητα Bluetooth είναι ιδιαίτερα πολύτιμη σε περιβάλλοντα υποσταθμών όπου ο μετασχηματιστής υπό έρευνα μπορεί να βρίσκεται σε περιοχή περιορισμένης πρόσβασης, σε υψόμετρο ή σε κοντινή απόσταση από ενεργοποιημένο εξοπλισμό — επιτρέποντας στον χειριστή να ελέγχει τις μετρήσεις και να αναθεωρεί δεδομένα από ασφαλή απόσταση χωρίς να τρέχει μακριά καλώδια επικοινωνίας μέσω του πεδίου διανομής.
