Πολυλειτουργικός Ελεγκτής Μερικής Εκφόρτισης για Επιτόπια Ανίχνευση υπό Τάση|XHJF801B

Name: Πολυλειτουργικός Ελεγκτής Μερικής Εκφόρτισης για Επιτόπια Ανίχνευση υπό Τάση|XHJF801B
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHJF801B

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHJF801B

Επισημαίνω:

High Light

Επισημαίνω:

επιτόπιος ελεγκτής μερικής εκφόρτισης

ανιχνευτής PD εξοπλισμού

XHJF801B επιτόπια ανίχνευση υπό τάση

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

1000 μονάδες ετησίως

Περιγραφή προϊόντων

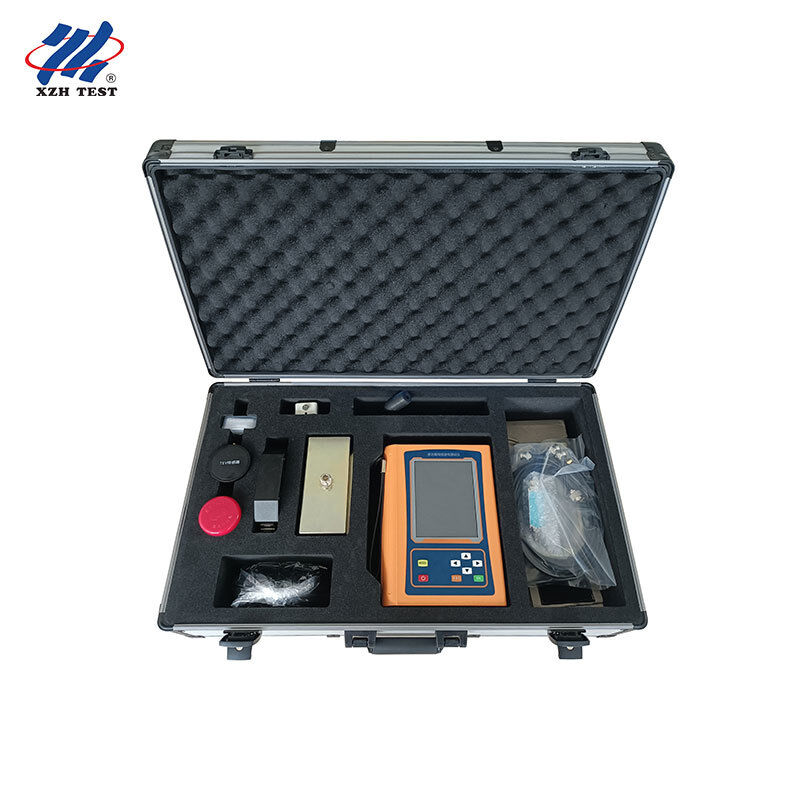

Ο XHJF801B είναι ένας τετραπλός πολυλειτουργικός ελεγκτής μερικής εκφόρτισης (PD) σχεδιασμένος για επιτόπια ανίχνευση υπό τάση σε ηλεκτρολογικό εξοπλισμό υψηλής τάσης. Ενσωματώνοντας μη επαφή/επαφή υπερήχων (AA/AE), παροδικής τάσης γείωσης (TEV), υψηλής συχνότητας (HF) και υπερυψηλής συχνότητας (UHF) ανίχνευση, επιτρέπει στα συνεργεία κοινής ωφέλειας και στις ομάδες συντήρησης υποσταθμών να εντοπίζουν γρήγορα ελαττώματα μόνωσης σε πίνακες διανομής, GIS, μετασχηματιστές και συστήματα καλωδίων κατά τη λειτουργία υπό τάση, μειώνοντας τις απρογραμμάτιστες διακοπές λειτουργίας και βελτιώνοντας την αξιοπιστία του δικτύου.

XHJF801B

Στοχευμένο Κοινό

Σχεδιασμένο για ομάδες επιθεώρησης πεδίου & ανίχνευσης υπό τάση:

Συνεργεία λειτουργίας και συντήρησης (O&M) υποσταθμών & δικτύων διανομής που πραγματοποιούν επιθεώρηση PD υπό τάση (εν ζωή)
Ομάδες συντήρησης γραμμών καλωδίων που ελέγχουν συνδέσεις καλωδίων, ακροδέκτες και θωρακισμένα καλώδια
Μηχανικοί πεδίου εταιρειών ηλεκτρικής ενέργειας που διεξάγουν συντήρηση βάσει κατάστασης (CBM) πινάκων διανομής και GIS

Βασικά Χαρακτηριστικά

Τετραπλή ανίχνευση: υπέρηχοι (AA/AE), TEV, HF και UHF σε ένα μόνο φορητό όργανο
Προηγμένη επεξεργασία σήματος RF & υψηλής συχνότητας για υψηλή ευαισθησία και αντι-παρεμβολές στο πεδίο
Ενσωματωμένος αισθητήρας υπερήχων χωρίς επαφή μέσω αέρα. προαιρετικός εξωτερικός αισθητήρας υπερήχων επαφής επιφανείας
Παράθυρα ανάλυσης φάσης-γραμμικής, PRPD και PRPS για διαισθητική διάγνωση εκφόρτισης
Αποθήκευση δεδομένων, προβολή, διαγραφή και καταγραφή κυματομορφής για αναφορές πεδίου
Πολυεπίπεδα όρια προσοχής/συναγερμού με χρωματικά κωδικοποιημένες ενδείξεις πλάτους
Μπαταρία λιθίου μεγάλης χωρητικότητας για 6~8 ώρες συνεχούς λειτουργίας πεδίου
Ενσωματωμένο λειτουργικό σύστημα Linux για βολική μελλοντική επέκταση λειτουργιών

Εφαρμογές

Επιτόπια ανίχνευση υπό τάση πινάκων διανομής (ηλεκτρικών ντουλαπιών) και GIS
Συνδέσεις καλωδίων, ακροδέκτες και μόνωση καλωδίων υψηλής τάσης
Μετασχηματιστές ισχύος και ακροδέκτες κατά την επιθεώρηση υπό τάση
Διαύλοι, μονωτήρες και άλλος ηλεκτρολογικός εξοπλισμός υπό τάση

Τεχνικές Προδιαγραφές

Αισθητήρας / Παράμετρος	Προδιαγραφή
Υπέρηχοι χωρίς επαφή (AA)	Κέντρο 40kHz ±1kHz; εύρος -7~68dBuV; ανάλυση 0.1dB
Υπέρηχοι επαφής (AE)	20~80kHz (SF6) / 80~200kHz (λάδι); δυναμικό 60dB; ανάλυση 0.1dB
Παροδική Τάση Γείωσης (TEV)	3MHz~100MHz; εύρος 0~60dBmV; ανάλυση 0.1dB
Υπερυψηλή Συχνότητα (UHF)	300MHz~1500MHz; εύρος -70~-10dBm; ανάλυση 0.1dBm
Υψηλή Συχνότητα (HF)	0.3MHz~30MHz; εύρος 0~70dB; κέρδος -30~20dB; είσοδος 50Ω
Περιβάλλον Λειτουργίας	-20°C~50°C; υγρασία 0~85%
Οθόνη	Έγχρωμη οθόνη TFT LCD 5,6 ιντσών, 480×640
Διαστάσεις / Βάρος	230×170×48mm; 1.35kg
Διάρκεια Μπαταρίας	Περίπου 6 ώρες (μπαταρία λιθίου μεγάλης χωρητικότητας)

Συχνές Ερωτήσεις

Τι εξοπλισμό μπορεί να ελέγξει ο XHJF801B στο πεδίο;

Καλύπτει πίνακες διανομής, GIS, μετασχηματιστές ισχύος, ακροδέκτες, καλώδια υψηλής τάσης και συνδέσεις καλωδίων. Με τέσσερις μεθόδους ανίχνευσης (υπέρηχοι, TEV, HF και UHF), προσαρμόζεται σε διαφορετικούς τύπους εξοπλισμού και συνθήκες πεδίου.

Μπορεί να πραγματοποιήσει ανίχνευση υπό τάση (εν ζωή) χωρίς διακοπή λειτουργίας;

Ναι. Ο XHJF801B έχει σχεδιαστεί για μη επεμβατική, ανίχνευση υπό τάση σύμφωνα με τις τεχνικές προδιαγραφές ανίχνευσης υπό τάση. Οι αισθητήρες τοποθετούνται κοντά στην επιφάνεια του εξοπλισμού ή στα καλώδια γείωσης, οπότε δεν απαιτείται διακοπή λειτουργίας.

Ποια μέθοδο ανίχνευσης πρέπει να χρησιμοποιήσω για τους πίνακες διανομής;

Για τους πίνακες διανομής, οι κύριες μέθοδοι είναι η TEV (παροδική τάση γείωσης) και οι υπέρηχοι (AA/AE). Η TEV ανιχνεύει εσωτερική εκφόρτιση στην επιφάνεια του ντουλαπιού, ενώ οι υπέρηχοι εντοπίζουν επιφανειακή εκφόρτιση και στέφανο.

Πόσο διαρκεί η μπαταρία για μια ολόκληρη ημέρα επιθεώρησης;

Η μπαταρία λιθίου μεγάλης χωρητικότητας παρέχει περίπου 6 ώρες συνεχούς λειτουργίας με μία φόρτιση, επαρκής για μια πλήρη βάρδια επιθεώρησης πεδίου. Ο χρόνος φόρτισης είναι περίπου 2~4 ώρες.

Μπορεί να αποθηκεύσει δεδομένα και κυματομορφές για την αναφορά επιθεώρησής μου;

Ναι. Υποστηρίζει αποθήκευση δεδομένων, προβολή και διαγραφή, καθώς και καταγραφή κυματομορφής. Τα αρχεία μπορούν να εξαχθούν σε μονάδα USB (FAT32) για αναφορές και αρχειοθέτηση.
