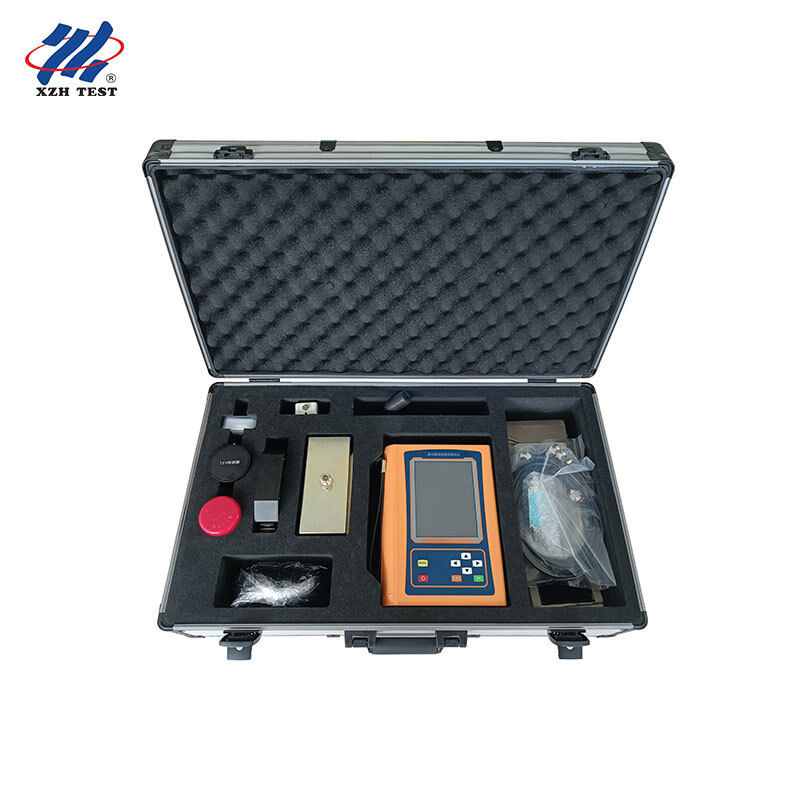

Πολυλειτουργικός δοκιμαστής μερικής εκκένωσης για διαγνωστική μόνωση

Name: Πολυλειτουργικός δοκιμαστής μερικής εκκένωσης για διαγνωστική μόνωση
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE/ISO
Αριθμό μοντέλου:	XHJF801B

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE/ISO

Αριθμό μοντέλου:

XHJF801B

Επισημαίνω:

High Light

Επισημαίνω:

διαγνωστικός ελεγκτής μόνωσης

Δοκιμαστής μερικής εκφόρτισης μετασχηματιστή

Δοκιμή εργοστασίου XHJF801B

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Τιμή:

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 εργάσιμες ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

1000 μονάδες ετησίως

Περιγραφή προϊόντων

Το XHJF801B είναι ένας πολυλειτουργικός ελεγκτής μερικής εκφόρτισης (PD) κατασκευασμένος για διαγνωστικά μόνωσης σε εργοστασιακά και εργαστηριακά περιβάλλοντα. Συνδυάζοντας επαφή υπερήχων (AE), υπερυψηλής συχνότητας (UHF), υψηλής συχνότητας (HF) και παροδικής τάσης γείωσης (TEV) ανίχνευση με ανάλυση φάσης PRPD/PRPS, παρέχει στους κατασκευαστές μετασχηματιστών και πινάκων διανομής, εργαστήρια δοκιμών τρίτων και ερευνητικά ιδρύματα ένα ακριβές εργαλείο για δοκιμές αποδοχής εργοστασίου, δοκιμές τύπου και μακροχρόνια αξιολόγηση της κατάστασης μόνωσης.

Κοινό Στόχος

Σχεδιασμένο για κατασκευαστές, εργαστήρια & ινστιτούτα δοκιμών:

Κατασκευαστές μετασχηματιστών, πινάκων διανομής και GIS που πραγματοποιούν δοκιμές αποδοχής εργοστασίου & δοκιμές τύπου
Εργαστήρια δοκιμών τρίτων και ερευνητικά ιδρύματα για διαγνωστικά μόνωσης
Ομάδες επιθεώρησης ποιότητας ηλεκτρολογικού εξοπλισμού που αξιολογούν τη γήρανση και τα ελαττώματα της μόνωσης

Βασικά Χαρακτηριστικά

Τέσσερα κανάλια ανίχνευσης: AE υπερήχων, UHF, HF και TEV για ολοκληρωμένη ανάλυση μόνωσης
Ανάλυση φάσης PRPD και PRPS για ακριβή αναγνώριση πηγής εκφόρτισης
Οι επαφή υπερήχων καλύπτουν εξοπλισμό SF6 (20~80kHz) και λαδιού (80~200kHz)
Υψηλή ανάλυση 0.1dB σε όλους τους αισθητήρες για επαναλήψιμα δεδομένα μέτρησης
Αποθήκευση, προβολή, διαγραφή δεδομένων και καταγραφή κυματομορφής για αναφορές δοκιμών
Συναγερμοί πολλαπλών επιπέδων με χρωματική κωδικοποίηση ένδειξης πλάτους
Μπαταρία λιθίου μεγάλης χωρητικότητας και συμπαγής κεντρική μονάδα 1.35kg για ευέλικτη ρύθμιση δοκιμών
Ενσωματωμένο λειτουργικό σύστημα Linux που υποστηρίζει μελλοντική επέκταση λειτουργιών και ενσωμάτωση

Εφαρμογές

Δοκιμές αποδοχής εργοστασίου (FAT) μετασχηματιστών, πινάκων διανομής και GIS
Εντοπισμός ελαττωμάτων μόνωσης και δοκιμές τύπου στο εργαστήριο
Διαγνωστικά εξοπλισμού ισχύος με μόνωση αερίου SF6 και λαδιού
Μακροχρόνια αξιολόγηση γήρανσης μόνωσης για ερευνητικά ιδρύματα

Τεχνικές Προδιαγραφές

Αισθητήρας / Παράμετρος	Προδιαγραφή
Μη-επαφή Υπερήχων (AA)	Κέντρο 40kHz ±1kHz; εύρος -7~68dBuV; ανάλυση 0.1dB
Επαφή Υπερήχων (AE)	20~80kHz (SF6) / 80~200kHz (λάδι); δυναμικό 60dB; ανάλυση 0.1dB
Παροδική Τάση Γείωσης (TEV)	3MHz~100MHz; εύρος 0~60dBmV; ανάλυση 0.1dB
Υπερυψηλή Συχνότητα (UHF)	300MHz~1500MHz; εύρος -70~-10dBm; ανάλυση 0.1dBm
Υψηλή Συχνότητα (HF)	0.3MHz~30MHz; εύρος 0~70dB; κέρδος -30~20dB; είσοδος 50Ω
Περιβάλλον Λειτουργίας	-20°C~50°C; υγρασία 0~85%
Οθόνη	Έγχρωμη TFT LCD 5.6 ιντσών, 480×640
Διαστάσεις / Βάρος	230×170×48mm; 1.35kg
Διάρκεια Μπαταρίας	Περίπου 6 ώρες (μπαταρία λιθίου μεγάλης χωρητικότητας)

Συχνές Ερωτήσεις

Μπορεί το XHJF801B να χρησιμοποιηθεί για δοκιμές αποδοχής εργοστασίου μετασχηματιστών;

Ναι. Το κανάλι επαφής υπερήχων (AE) καλύπτει 80~200kHz για εξοπλισμό λαδιού, και το κανάλι HF (0.3~30MHz) μετράει εκφορτίσεις σε καλώδια γείωσης, καθιστώντας το κατάλληλο για FAT μετασχηματιστών και διαγνωστικά μόνωσης.

Υποστηρίζει ανάλυση PRPD/PRPS για αναφορές διαγνωστικών;

Ναι. Το όργανο παρέχει παράθυρα ανάλυσης φάσης, PRPD και PRPS, επιτρέποντας σαφή αναγνώριση πηγής εκφόρτισης και υποστηρίζοντας επαγγελματικές αναφορές διαγνωστικών μόνωσης.

Ποια είναι η ανάλυση και η ακρίβεια μέτρησης;

Όλα τα κανάλια ανίχνευσης προσφέρουν ανάλυση 0.1dB (0.1dBm για UHF) με σφάλμα γραμμικότητας κάτω από ±20%, εξασφαλίζοντας επαναλήψιμα, υψηλής ακρίβειας δεδομένα μέτρησης.

Ποιες ζώνες συχνοτήτων καλύπτει για διαφορετικούς τύπους εξοπλισμού;

AE: 20~80kHz (SF6) και 80~200kHz (λαδιού); UHF: 300MHz~1500MHz; HF: 0.3MHz~30MHz; TEV: 3MHz~100MHz, καλύπτοντας GIS, μετασχηματιστές, πίνακες διανομής και καλώδια.

Μπορούν τα δεδομένα να εξαχθούν για αναφορές δοκιμών τρίτων;

Ναι. Τα δεδομένα δοκιμών και οι καταγραφές κυματομορφής μπορούν να αποθηκευτούν και να εξαχθούν σε μονάδα USB (FAT32), επιτρέποντας εύκολη ενσωμάτωση σε αναφορές δοκιμών εργοστασίου και τεκμηρίωση πιστοποίησης τρίτων.
